Regulator PWM - Precyzyjna kontrola mocy w projektach DIY

Czym jest regulator PWM i dlaczego zrewolucjonizował sterowanie mocą?

Regulator PWM to układ elektroniczny, który pozwala na precyzyjną kontrolę mocy dostarczanej do odbiornika. Jego sekret tkwi w sposobie generowania sygnału zamiast ciągłego obniżania napięcia, co często wiąże się ze znacznymi stratami energii w postaci ciepła, regulator PWM wykorzystuje modulację szerokości impulsu. Oznacza to, że zasilanie jest bardzo szybko włączane i wyłączane. Ta cyfrowa metoda sterowania mocą jest niezwykle efektywna, minimalizuje straty energii i odróżnia PWM od tradycyjnych, analogowych metod regulacji, takich jak stosowanie rezystorów czy liniowych regulatorów napięcia. To właśnie ta wysoka sprawność i minimalne straty mocy sprawiły, że PWM stało się tak powszechnie stosowaną technologią.

Modulacja szerokości impulsu (PWM) w prostych słowach: jak działa cyfrowe "przyciemnianie"?

Wyobraź sobie, że chcesz przyciemnić żarówkę. Zamiast używać potencjometru, który "marnuje" część energii jako ciepło, regulator PWM działa jak bardzo szybki przełącznik. Włącza i wyłącza zasilanie dla żarówki tysiące razy na sekundę. Jeśli światło jest włączone przez 10% czasu, a wyłączone przez 90%, będzie świecić bardzo słabo. Jeśli będzie włączone przez 90% czasu, a wyłączone przez 10%, będzie świecić bardzo jasno. Średnia moc dostarczana do odbiornika zależy właśnie od tego, jak długo sygnał jest "włączony" w stosunku do całego cyklu. To właśnie ta proporcja, zwana współczynnikiem wypełnienia, pozwala na płynną regulację mocy, podobnie jak przyciemnianie światła, ale bez niepotrzebnego generowania ciepła.

Od teorii do praktyki: kluczowe pojęcia, które musisz znać (współczynnik wypełnienia, częstotliwość)

Aby w pełni zrozumieć działanie regulatora PWM, warto poznać dwa kluczowe pojęcia: współczynnik wypełnienia (Duty Cycle) i częstotliwość.

Współczynnik wypełnienia (Duty Cycle) jest wyrażany w procentach i określa, jak długo sygnał jest w stanie wysokim (czyli "włączony") w ramach jednego cyklu. Regulacja tego parametru od 0% do 100% pozwala na płynną kontrolę mocy dostarczanej do odbiornika. Na przykład, 50% Duty Cycle oznacza, że urządzenie jest zasilane przez połowę czasu, otrzymując tym samym około połowę swojej maksymalnej mocy.

Częstotliwość z kolei określa, ile takich cykli włączania i wyłączania następuje w ciągu jednej sekundy, mierzone jest w hercach (Hz). Wybór odpowiedniej częstotliwości jest bardzo ważny. Dla silników DC, zbyt niska częstotliwość może powodować słyszalne "piszczenie" lub wibracje, dlatego często stosuje się częstotliwości powyżej 15 kHz, które są niesłyszalne dla ludzkiego ucha.

Dlaczego PWM jest znacznie wydajniejszy niż tradycyjne regulatory napięcia?

Tradycyjne regulatory napięcia, takie jak te liniowe, działają na zasadzie "dławienia" nadmiaru napięcia, co w praktyce oznacza przekształcanie go w ciepło. Regulator PWM działa zupełnie inaczej. Wykorzystuje tranzystor jako szybki przełącznik, który jest albo całkowicie otwarty (pozwalając prądowi płynąć z minimalnym oporem), albo całkowicie zamknięty (blokując przepływ prądu). Ponieważ tranzystor przez większość czasu jest albo w stanie pełnego przewodzenia, albo całkowitego zatkania, straty mocy są minimalne. To właśnie ta cecha sprawia, że regulatory PWM charakteryzują się bardzo wysoką sprawnością, często przekraczającą 90%, co jest nieosiągalne dla tradycyjnych metod regulacji napięcia.

Gdzie spotkasz regulatory PWM? Najpopularniejsze zastosowania w domu i przemyśle

Wszechstronność i efektywność regulatorów PWM sprawiają, że są one obecne niemal wszędzie od prostych gadżetów, po skomplikowane systemy przemysłowe. Ich zdolność do precyzyjnej i energooszczędnej kontroli mocy otworzyła drzwi do niezliczonych zastosowań, które ułatwiają nam życie i napędzają nowoczesną technologię.

Płynna kontrola silników DC: od wentylatorów komputerowych po napędy w pojazdach elektrycznych

Jednym z najpopularniejszych zastosowań regulatorów PWM jest sterowanie prędkością silników prądu stałego (DC). Dzięki PWM możemy płynnie regulować obroty wentylatorów komputerowych, co pozwala na cichszą pracę i oszczędność energii. Podobnie, w modelarstwie i robotyce, precyzyjne sterowanie silnikami jest kluczowe dla ruchu i funkcjonalności. Nawet w większych aplikacjach, takich jak napędy w pojazdach elektrycznych czy systemy sterowania w maszynach przemysłowych, PWM zapewnia dokładną kontrolę prędkości i momentu obrotowego, co przekłada się na lepszą wydajność i dłuższy czas pracy na baterii.

Sterowanie oświetleniem LED: jak uzyskać idealną jasność bez zmiany koloru światła?

Regulacja jasności oświetlenia LED za pomocą PWM to kolejna niezwykle popularna aplikacja. W przeciwieństwie do prostego obniżania napięcia, które może prowadzić do zmiany barwy światła emitowanego przez diody LED, PWM pozwala na płynną zmianę jasności bez wpływu na kolor. Oznacza to, że możemy uzyskać idealne odcienie bieli lub dowolnego innego koloru, jednocześnie dostosowując intensywność świecenia do naszych potrzeb. Jest to kluczowe w systemach oświetlenia dekoracyjnego, scenicznego, a także w precyzyjnych zastosowaniach, gdzie barwa światła musi pozostać stała.

Precyzyjna regulacja mocy w grzałkach, pompach i małych instalacjach fotowoltaicznych

PWM znajduje również zastosowanie tam, gdzie potrzebna jest precyzyjna kontrola nad wydajnością elementów grzejnych lub pomp. Pozwala to na dokładne ustawienie temperatury lub przepływu, co jest ważne w wielu procesach przemysłowych i domowych. Co więcej, regulatory PWM są podstawowym elementem wielu zasilaczy impulsowych oraz regulatorów ładowania w małych systemach fotowoltaicznych. W kamperach, na działkach czy w łodziach, gdzie liczy się efektywne wykorzystanie energii, PWM pomaga optymalnie ładować akumulatory, przedłużając ich żywotność i zapewniając stabilne zasilanie.

Kreatywne projekty DIY: od serwomechanizmów w modelarstwie po wzmacniacze audio klasy D

Dla entuzjastów elektroniki, regulatory PWM otwierają szerokie pole do popisu w projektach typu "zrób to sam". Możliwość precyzyjnego sterowania silnikami sprawia, że są one idealne do budowy robotów, zdalnie sterowanych pojazdów czy dronów, gdzie kontrola serwomechanizmów jest kluczowa. W świecie audio, zasada PWM jest wykorzystywana w innowacyjnych wzmacniaczach klasy D, które oferują wysoką sprawność i doskonałą jakość dźwięku. Tworzenie własnych układów sterowania, automatyki domowej czy nawet prostych urządzeń pomiarowych możliwości są niemal nieograniczone.

Jak wybrać idealny regulator PWM do Twojego projektu? Praktyczny przewodnik zakupowy

Wybór odpowiedniego regulatora PWM jest kluczowy dla sukcesu każdego projektu. Zignorowanie nawet jednego parametru może prowadzić do nieprawidłowego działania, a w skrajnych przypadkach nawet do uszkodzenia podłączonych urządzeń. Dlatego warto poświęcić chwilę na dokładne zrozumienie, czego potrzebujemy.

Napięcie i prąd – najważniejsze parametry, których zignorowanie może uszkodzić układ

Dwa fundamentalne parametry, na które musisz zwrócić uwagę, to napięcie pracy oraz maksymalny prąd ciągły, jaki regulator jest w stanie obsłużyć. Napięcie pracy regulatora musi być zgodne z napięciem zasilania i odbiornika (np. 12V, 24V). Z kolei maksymalny prąd ciągły powinien być wyższy niż prąd pobierany przez odbiornik zazwyczaj z pewnym zapasem, np. 20-30%. Podłączenie odbiornika o zbyt dużym poborze prądu do regulatora o niewystarczającej obciążalności może doprowadzić do jego przegrzania, uszkodzenia, a nawet pożaru. Zawsze sprawdzaj specyfikację techniczną zarówno regulatora, jak i odbiornika.

Częstotliwość pracy a typ obciążenia: dlaczego Twój silnik może "piszczeć" i jak temu zaradzić?

Jak już wspomnieliśmy, częstotliwość pracy regulatora PWM ma znaczenie, szczególnie w przypadku silników DC. Jeśli Twój silnik zaczyna wydawać nieprzyjemne, wysokie dźwięki, jest to znak, że częstotliwość pracy regulatora jest zbyt niska. W takich sytuacjach najlepiej wybrać regulator pracujący z wyższą częstotliwością, zazwyczaj powyżej 15 kHz. Dla innych zastosowań, takich jak ściemnianie LED, częstotliwość ma mniejsze znaczenie, dopóki jest wystarczająco wysoka, aby uniknąć migotania. Zawsze warto sprawdzić zalecenia producenta odbiornika, jeśli takie istnieją.

Gotowy moduł z potencjometrem czy budowa od zera? Porównanie rozwiązań dla hobbystów

Dla początkujących hobbystów, najprostszym rozwiązaniem są gotowe moduły regulatorów PWM, często dostępne na popularnych platformach sprzedażowych. Są one zazwyczaj wyposażone w potencjometr do regulacji, co czyni je bardzo łatwymi w użyciu. Popularne moduły bazują na sprawdzonych układach scalonych, takich jak NE555, lub są sterowane przez mikrokontrolery. Dla bardziej zaawansowanych użytkowników, którzy chcą mieć pełną kontrolę nad parametrami lub potrzebują niestandardowych rozwiązań, budowa własnego układu od zera może być bardziej satysfakcjonująca. Pozwala to na precyzyjne dopasowanie wszystkich komponentów do specyficznych wymagań projektu.

Na co zwrócić uwagę, kupując regulator do silnika 12V lub taśmy LED?

Jeśli planujesz sterować silnikiem 12V, upewnij się, że regulator jest przeznaczony do pracy z takim napięciem i posiada wystarczający zapas prądowy dla Twojego silnika. Warto zwrócić uwagę na zakres regulacji obrotów i, jeśli to możliwe, na częstotliwość pracy, aby uniknąć niepożądanych dźwięków. Kupując regulator do taśmy LED, kluczowe jest dopasowanie napięcia do napięcia taśmy (np. 12V lub 24V) oraz upewnienie się, że regulator może obsłużyć całkowitą moc wszystkich podłączonych diod. Sprawdź również, czy regulator oferuje płynną regulację jasności, co jest podstawową funkcją w tym zastosowaniu.

Podłączanie i uruchomienie regulatora PWM krok po kroku – poradnik dla początkujących

Podłączenie regulatora PWM może wydawać się skomplikowane, ale przy zachowaniu podstawowych zasad bezpieczeństwa i dokładności, jest to zadanie wykonalne nawet dla osób z niewielkim doświadczeniem. Poniższy poradnik przeprowadzi Cię przez proces krok po kroku.

Bezpieczeństwo przede wszystkim: o czym pamiętać przed podłączeniem zasilania?

Zanim zaczniesz jakiekolwiek prace, pamiętaj o absolutnym priorytecie, jakim jest bezpieczeństwo. Zawsze upewnij się, że źródło zasilania jest odłączone przed podłączeniem jakichkolwiek przewodów. Sprawdź dokładnie polaryzację podłączenie "+" do "-" i odwrotnie może natychmiast uszkodzić regulator lub odbiornik. Upewnij się, że wszystkie połączenia są solidne, dobrze zaizolowane i nie ma ryzyka zwarcia. Używaj odpowiednich narzędzi i, jeśli masz wątpliwości, poproś o pomoc bardziej doświadczoną osobę.

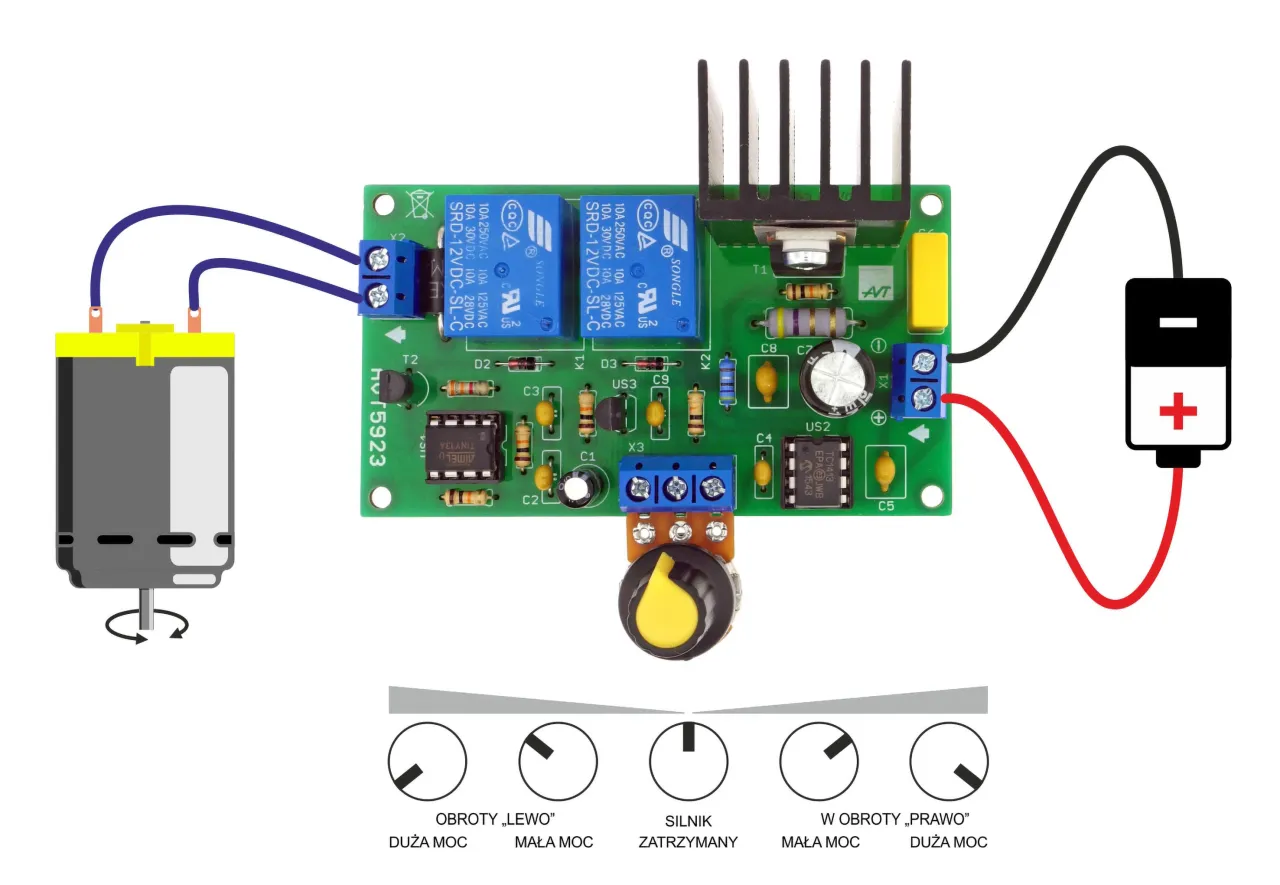

Typowy schemat podłączenia: jak połączyć regulator ze źródłem zasilania i silnikiem/LED?

Większość gotowych modułów regulatorów PWM posiada cztery zaciski lub terminale. Dwa z nich służą do podłączenia źródła zasilania, a dwa kolejne do podłączenia odbiornika (silnika, taśmy LED itp.). Oto typowa procedura podłączenia:

1. Podłącz biegun dodatni (+) źródła zasilania (np. akumulatora, zasilacza) do zacisku oznaczonego jako "VIN+", "IN+" lub podobnie na regulatorze.
2. Podłącz biegun ujemny (-) źródła zasilania do zacisku oznaczonego jako "VIN-", "IN-" lub "GND" na regulatorze.
3. Podłącz biegun dodatni (+) odbiornika (np. silnika DC, dodatni przewód taśmy LED) do zacisku oznaczonego jako "VOUT+", "OUT+" lub podobnie na regulatorze.
4. Podłącz biegun ujemny (-) odbiornika (np. silnika DC, ujemny przewód taśmy LED) do zacisku oznaczonego jako "VOUT-", "OUT-" lub "GND" na regulatorze.

Pamiętaj, aby dokładnie sprawdzić oznaczenia na swoim konkretnym module, ponieważ mogą się one nieznacznie różnić.

Pierwsze uruchomienie i testowanie: jak sprawdzić, czy wszystko działa poprawnie?

Po prawidłowym podłączeniu wszystkich elementów, czas na pierwsze uruchomienie. Upewnij się jeszcze raz, że wszystkie połączenia są poprawne i bezpieczne. Następnie, powoli podłącz źródło zasilania. Obserwuj, czy nie pojawiają się iskry, dym lub nieprzyjemne zapachy jeśli tak, natychmiast odłącz zasilanie i sprawdź połączenia. Następnie, użyj potencjometru na regulatorze, aby stopniowo zwiększać współczynnik wypełnienia. Powinieneś zauważyć, jak silnik zaczyna się obracać i stopniowo przyspieszać, lub jak jasność taśmy LED wzrasta. Obserwuj stabilność pracy silnik powinien obracać się płynnie, a światło LED nie powinno migotać.

Najczęstsze błędy i problemy z regulatorami PWM – jak ich unikać i co robić, gdy wystąpią?

Nawet przy zachowaniu ostrożności, podczas pracy z regulatorami PWM mogą pojawić się pewne problemy. Zrozumienie ich przyczyn i sposobów rozwiązania pozwoli Ci szybko poradzić sobie z ewentualnymi trudnościami.

Problem nr 1: Przegrzewanie się regulatora – diagnoza i skuteczne rozwiązania

Jeśli regulator PWM staje się gorący w dotyku, jest to sygnał, że pracuje pod zbyt dużym obciążeniem. Najczęstsze przyczyny to zbyt duży prąd pobierany przez odbiornik, niedostateczne chłodzenie (np. brak radiatora w przypadku mocniejszych regulatorów) lub po prostu dobranie regulatora o zbyt małej mocy do danego zadania. Rozwiązaniem może być zastosowanie radiatora lub wentylatora do odprowadzania ciepła, a w bardziej drastycznych przypadkach wymiana regulatora na model o wyższej obciążalności prądowej lub pracy z mniejszym zapasem.

Problem nr 2: Niestabilna praca lub zakłócenia – możliwe przyczyny i sposoby na ich eliminację

Niestabilna praca, objawiająca się pulsowaniem silnika, drganiami lub generowaniem zakłóceń (np. szumów w pobliskich urządzeniach audio, zakłóceń radiowych), może mieć kilka przyczyn. Często wynika ze słabego filtrowania zasilania dodanie kondensatorów filtrujących na wejściu i wyjściu regulatora może pomóc. Długie, nieekranowane przewody mogą działać jak anteny, zbierając zakłócenia elektromagnetyczne (EMI). Skrócenie przewodów, zastosowanie ekranowania lub dodanie dławików może znacząco poprawić stabilność pracy i zredukować zakłócenia.

Przeczytaj również: PWM - Jak działa i dlaczego jest tak ważny w elektronice?

Problem nr 3: Brak reakcji na regulację – jak zdiagnozować uszkodzony potencjometr lub układ?

Gdy regulator nie reaguje na zmiany potencjometru, a silnik pracuje na stałych obrotach lub wcale, a diody LED świecą z niezmienioną jasnością, problem leży najprawdopodobniej w samym regulatorze lub jego elementach sterujących. Zacznij od sprawdzenia potencjometru za pomocą miernika rezystancji możesz sprawdzić, czy jego wartość zmienia się płynnie. Następnie dokładnie sprawdź wszystkie połączenia przewodów. Jeśli potencjometr jest sprawny, a połączenia poprawne, istnieje duże prawdopodobieństwo uszkodzenia kluczowych komponentów regulatora, takich jak tranzystor mocy lub układ sterujący (np. NE555 lub mikrokontroler). W takim przypadku konieczna może być wymiana uszkodzonych części.
