Modulacja szerokości impulsu, znana powszechnie jako PWM (od angielskiego *Pulse-Width Modulation*), to technika, która zrewolucjonizowała sposób, w jaki sterujemy mocą w urządzeniach elektronicznych. Choć na pierwszy rzut oka może wydawać się skomplikowana, jej podstawowa idea jest zaskakująco prosta, a zastosowania niezwykle szerokie od inteligentnych żarówek po zaawansowane systemy sterowania silnikami w robotyce. Zrozumienie PWM to klucz do świadomego projektowania i naprawy wielu współczesnych układów elektronicznych.
Dlaczego PWM to jedna z najważniejszych technik w nowoczesnej elektronice?
W dzisiejszym świecie elektroniki, gdzie efektywność energetyczna i precyzja sterowania są kluczowe, modulacja szerokości impulsu (PWM) odgrywa nieocenioną rolę. Spotykamy ją niemal wszędzie: w ściemniaczach światła LED, regulatorach prędkości wentylatorów komputerowych, serwomechanizmach w zabawkach i dronach, a nawet w zasilaczach impulsowych naszych laptopów. Jej wszechobecność wynika z fundamentalnej możliwości, jaką daje: precyzyjnego kontrolowania mocy dostarczanej do odbiornika w sposób, który jest zarówno efektywny, jak i skalowalny. Bez PWM wiele z tych codziennych udogodnień po prostu by nie istniało w swojej obecnej, energooszczędnej formie.
To właśnie PWM pozwala nam "oszukiwać" urządzenia, sprawiając, że myślą, iż otrzymują stałe napięcie, podczas gdy w rzeczywistości jest ono szybko przełączane. Ta technika znacząco przewyższa tradycyjne metody regulacji mocy, takie jak stosowanie potencjometrów czy rezystorów szeregowych, które generują znaczące straty energii w postaci ciepła. PWM działa na zasadzie szybkiego włączania i wyłączania sygnału, co minimalizuje straty mocy i maksymalizuje sprawność. To nie jest zwykłe "włącz/wyłącz", ale inteligentne zarządzanie energią, które pozwala na płynną i dokładną regulację, często z dokładnością do ułamka procenta. Jak podaje Łączy nas napięcie, PWM rewolucjonizuje sterowanie mocą, umożliwiając osiągnięcie wysokiej sprawności energetycznej.
Czym jest sygnał PWM? Odszyfrowujemy tajemnicę modulacji szerokości impulsu
Jak możemy symulować napięcie analogowe, dysponując jedynie sygnałem cyfrowym, który może przyjmować tylko dwie wartości: wysokie (np. 5V) i niskie (0V)? Odpowiedź tkwi w modulacji szerokości impulsu (PWM). Podstawowa zasada działania PWM polega na bardzo szybkim przełączaniu sygnału cyfrowego między stanem wysokim a niskim. Nasze oczy i większość urządzeń elektronicznych nie są w stanie śledzić tych błyskawicznych zmian. Zamiast tego, postrzegają one uśrednioną wartość napięcia lub prądu. Im dłużej sygnał pozostaje w stanie wysokim w stosunku do całego okresu jego trwania, tym wyższa jest ta uśredniona wartość, a co za tym idzie moc dostarczana do odbiornika. To właśnie ta proporcjonalność między czasem trwania impulsu a średnią mocą jest kluczem do działania PWM.Aby w pełni zrozumieć sygnał PWM, musimy przyjrzeć się jego trzem fundamentalnym parametrom. Pierwszym i najważniejszym jest współczynnik wypełnienia (duty cycle). Jest to procentowy stosunek czasu, przez jaki sygnał jest aktywny (w stanie wysokim), do całkowitego czasu trwania jednego cyklu. Na przykład, jeśli sygnał jest aktywny przez 1 milisekundę w cyklu trwającym 2 milisekundy, jego współczynnik wypełnienia wynosi 50%. Drugim kluczowym parametrem jest częstotliwość, czyli liczba pełnych cykli sygnału na sekundę (wyrażana w Hercach). Dobór odpowiedniej częstotliwości jest niezwykle ważny zbyt niska może powodować migotanie diod LED lub słyszalny pisk silników, podczas gdy zbyt wysoka może zwiększać straty mocy w elementach przełączających. Trzecim parametrem jest amplituda, czyli maksymalna wartość napięcia sygnału, która zazwyczaj odpowiada napięciu zasilania układu sterującego (np. 3.3V lub 5V dla mikrokontrolerów).
Wizualizacja sygnału PWM na wykresie, na przykład na oscyloskopie, pozwala szybko ocenić jego parametry. Widzimy tam serię prostokątnych impulsów. Szerokość każdego impulsu odpowiada czasowi, przez jaki sygnał jest w stanie wysokim, a przerwy między nimi to czas stanu niskiego. Cały cykl, od początku jednego impulsu do początku następnego, określa okres sygnału. Im szersze impulsy w stosunku do całego okresu, tym wyższy współczynnik wypełnienia i tym więcej energii jest dostarczane do odbiornika. Analizując te impulsy, możemy precyzyjnie określić, jak dużą mocą sterujemy w danym momencie.
Gdzie tkwi moc PWM? Najważniejsze zastosowania, z którymi spotykasz się na co dzień
Jednym z najbardziej oczywistych i powszechnych zastosowań PWM jest płynna regulacja jasności diod LED. Poprzez szybkie przełączanie diody, możemy kontrolować, jak długo jest ona włączona w każdym cyklu. Zwiększając współczynnik wypełnienia, zwiększamy czas świecenia, co dla ludzkiego oka oznacza jaśniejsze światło. To prosty, ale niezwykle efektywny sposób na stworzenie ściemniaczy LED.
W sercu robotyki, PWM jest kluczowe dla precyzyjnego sterowania prędkością silników prądu stałego (DC). Zmieniając współczynnik wypełnienia sygnału PWM podawanego na silnik, możemy kontrolować średnią moc, która do niego dociera. Większy współczynnik wypełnienia oznacza więcej mocy i szybsze obroty, mniejszy wolniejsze. Pozwala to na płynną regulację prędkości, od niemal zatrzymania po maksymalne obroty.

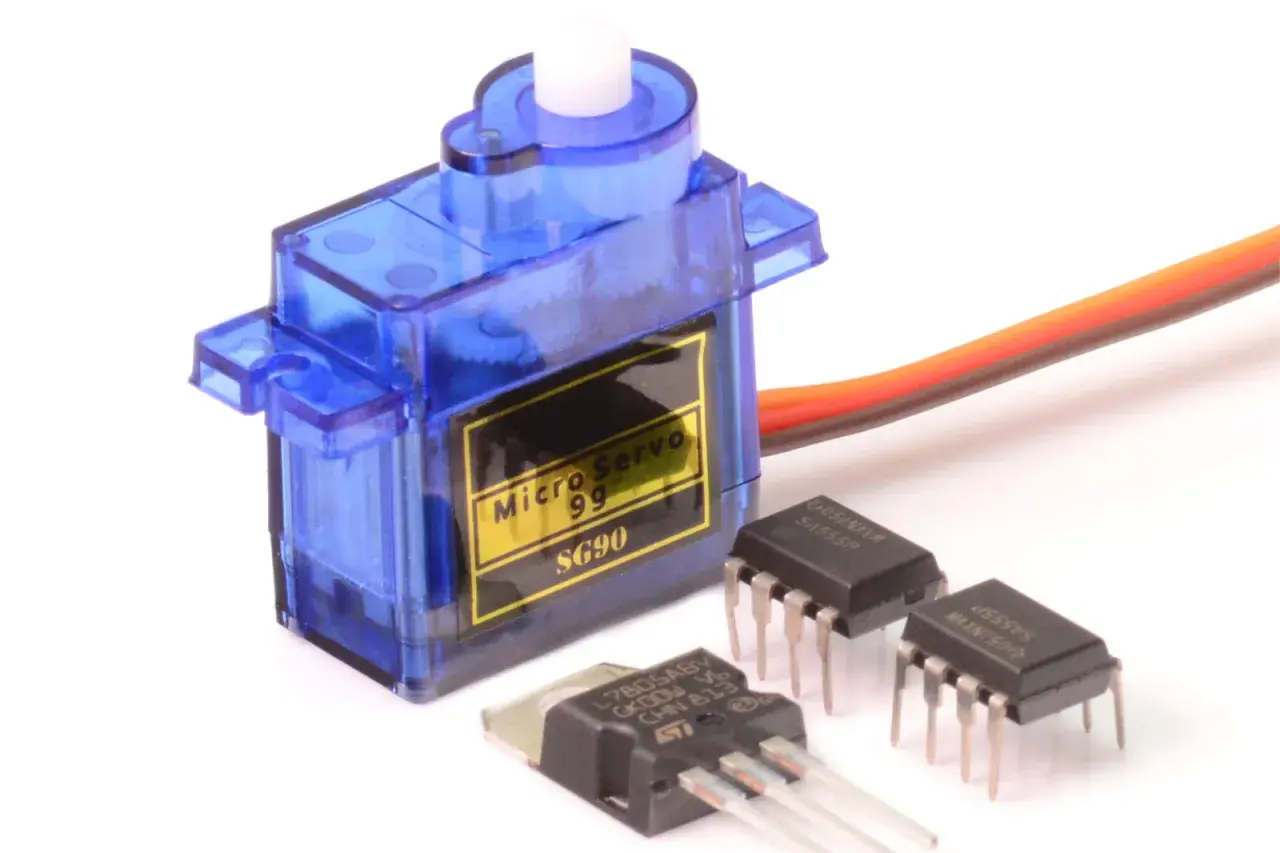

PWM odgrywa również kluczową rolę w precyzyjnym ustawianiu pozycji serwomechanizmów. W tym przypadku, szerokość impulsu PWM jest bezpośrednio powiązana z kątem wychylenia wału serwomechanizmu. Krótsze impulsy oznaczają jeden skrajny kąt, dłuższe drugi, a wartości pośrednie pozwalają na ustawienie serwa w dowolnej pozycji pomiędzy nimi.
Czy wiesz, że PWM jest również wykorzystywane do generowania dźwięku? Wzmacniacze audio klasy D wykorzystują PWM do kodowania sygnału audio. Sygnał audio jest najpierw modulowany szerokością impulsu, a następnie wzmacniany z wysoką sprawnością. Po wzmocnieniu, sygnał jest filtrowany, aby odtworzyć oryginalny dźwięk, co pozwala na budowę bardzo wydajnych i kompaktowych wzmacniaczy.
Niewidzialnym bohaterem wielu urządzeń są zasilacze impulsowe. PWM jest tu fundamentalne dla efektywnej regulacji napięcia wyjściowego. Układ sterujący stale monitoruje napięcie wyjściowe i dostosowuje współczynnik wypełnienia sygnału PWM, aby utrzymać je na stałym, pożądanym poziomie, niezależnie od zmian obciążenia.
Jak wygenerować własny sygnał PWM? Przegląd popularnych metod dla hobbysty i profesjonalisty
Dla wielu hobbystów i początkujących elektroników, mikrokontrolery takie jak Arduino czy ESP32 stanowią idealny punkt startowy do generowania sygnału PWM. Funkcje takie jak `analogWrite()` w Arduino pozwalają na łatwe generowanie sygnału PWM z wykorzystaniem wbudowanych, sprzętowych modułów PWM. Jest to metoda niezwykle precyzyjna, elastyczna i programowalna, co oznacza, że możemy łatwo zmieniać parametry sygnału za pomocą kodu programu.
Jednakże, nawet bez zaawansowanego mikrokontrolera, możemy wygenerować sygnał PWM. Stara szkoła wciąż ma wiele do zaoferowania, a legendarny układ scalony NE555 jest doskonałym przykładem. Za pomocą NE555, kilku rezystorów i kondensatorów, można zbudować prosty i niezawodny generator sygnału PWM, który jest często wykorzystywany w prostszych projektach, gdzie nie jest wymagana duża precyzja ani programowalność.
Dla tych, którzy potrzebują bardziej zaawansowanych rozwiązań analogowych, istnieje metoda generowania PWM z użyciem komparatorów. Polega ona na porównaniu napięcia sterującego (które określa współczynnik wypełnienia) z oscylującym sygnałem trójkątnym lub piłokształtnym. Punkt, w którym te dwa sygnały się przecinają, determinuje moment przełączenia wyjścia komparatora, co w efekcie generuje sygnał PWM.
Zalety i wady PWM – co musisz wiedzieć, zanim zintegrujesz je w swoim projekcie?
Największą zaletą modulacji szerokości impulsu jest jej wysoka sprawność energetyczna. Dzieje się tak, ponieważ element przełączający (np. tranzystor) pracuje albo w stanie pełnego przewodzenia (minimalna rezystancja, minimalne straty), albo w stanie całkowitego zatkania (brak prądu, brak strat). W porównaniu do regulatorów liniowych, które tracą znaczną część mocy w postaci ciepła, PWM jest zdecydowanie bardziej efektywne, co przekłada się na mniejsze zużycie energii i mniejsze nagrzewanie się układu.
Niestety, PWM ma również swoją "ciemną stronę" generuje zakłócenia elektromagnetyczne (EMI). Szybkie przełączanie prądów i napięć może prowadzić do emisji fal radiowych, które mogą zakłócać pracę innych urządzeń elektronicznych. Z tego powodu, w wielu zastosowaniach, szczególnie tam, gdzie wymagana jest wysoka czystość sygnału lub gdzie pracuje wrażliwa elektronika, konieczne jest stosowanie odpowiednich filtrów (np. ferrytowych dławików) w celu zminimalizowania tych zakłóceń.
Kluczowe dla sukcesu projektu jest dobranie odpowiedniej częstotliwości PWM. Dla sterowania silnikami, często stosuje się częstotliwości w zakresie od kilku do kilkudziesięciu kHz, aby uniknąć słyszalnego pisku. W przypadku sterowania jasnością diod LED, częstotliwość powyżej 200 Hz zazwyczaj wystarcza, aby ludzkie oko nie dostrzegało migotania. Z kolei w zasilaczach impulsowych, częstotliwości mogą sięgać setek kHz, a nawet MHz, aby umożliwić stosowanie mniejszych elementów filtrujących.
