Jak działa przekaźnik - Zrozum jego kluczową rolę!

Przekaźnik to często niedoceniany bohater świata elektroniki i elektryki. Choć jego nazwa może brzmieć nieco tajemniczo, jego rola jest fundamentalna dla działania niezliczonych urządzeń, z którymi mamy do czynienia na co dzień. W tym artykule rozłożymy na czynniki pierwsze, jak działa ten niepozorny, ale niezwykle ważny element, wyjaśniając jego zasadę działania w sposób przystępny dla każdego, kto dopiero zaczyna swoją przygodę z elektryką czy elektroniką.

Czym jest tajemniczy przekaźnik i dlaczego spotykasz go na każdym kroku?

Wyobraź sobie, że potrzebujesz włączyć potężny silnik, ale masz do dyspozycji jedynie delikatny przycisk, który może obsłużyć niewielki prąd. Jak to zrobić bezpiecznie i efektywnie? Tutaj z pomocą przychodzi przekaźnik w swojej najprostszej formie jest to po prostu elektryczny przełącznik sterowany innym sygnałem elektrycznym. To właśnie dzięki niemu możemy kontrolować obwody o wysokim napięciu czy dużym natężeniu prądu za pomocą słabego sygnału. Ta wszechstronność sprawia, że przekaźniki są obecne niemal wszędzie od skomplikowanych systemów sterowania w fabrykach, przez układy elektroniczne w naszych domach, aż po podstawowe funkcje w samochodach, takie jak włączanie świateł czy sterowanie wycieraczkami.

Przekaźnik w pigułce: elektryczny posłaniec w Twoich urządzeniach

Najprościej rzecz ujmując, przekaźnik to urządzenie, które działa jak zdalnie sterowany przełącznik. Otrzymuje on sygnał sterujący, który następnie wykorzystuje do zmiany stanu jednego lub więcej obwodów elektrycznych. Można go porównać do posłańca, który na polecenie swojego pana (sygnału sterującego) otwiera lub zamyka drzwi (styki) dla innych, często znacznie większych "przesyłek" (prądu w obwodzie roboczym). Ta zdolność do przekazywania sygnałów i modyfikowania przepływu prądu czyni go kluczowym elementem w niemal każdym systemie elektrycznym i elektronicznym.

Gdzie ukrywają się przekaźniki? Od samochodu po fabrykę

Przekaźniki są tak powszechne, że często działają w tle, niezauważalnie dla użytkownika. W samochodach znajdziemy je odpowiedzialne za załączanie świateł, klaksonu, rozrusznika czy układu wentylacji. W sprzęcie AGD mogą sterować pracą silników w pralkach, lodówkach czy zmywarkach. W automatyce przemysłowej są one absolutnie niezbędne do sterowania liniami produkcyjnymi, maszynami, systemami grzewczymi czy oświetleniem hal. Ich obecność gwarantuje nie tylko funkcjonalność, ale także bezpieczeństwo, umożliwiając izolację wrażliwych układów sterowania od potencjalnie niebezpiecznych obwodów wykonawczych.

Po co nam przekaźniki? Kluczowa rola w świecie elektryczności

Główne zadania, jakie realizują przekaźniki, można sprowadzić do dwóch kluczowych funkcji. Po pierwsze, umożliwiają sterowanie obwodami o dużej mocy za pomocą sygnału o małej mocy. To oznacza, że możemy użyć niskiego napięcia z układu elektronicznego (np. z mikrokontrolera) do włączenia urządzenia pobierającego kilkaset watów mocy, bez ryzyka uszkodzenia tego układu. Po drugie, zapewniają separację galwaniczną. Jest to techniczny termin oznaczający fizyczne oddzielenie obwodu sterującego od obwodu sterowanego. Dzięki temu wysokie napięcia, przepięcia czy zakłócenia z obwodu wykonawczego nie przenoszą się na delikatny obwód sterujący, co znacząco zwiększa bezpieczeństwo i niezawodność całego systemu.

Anatomia przekaźnika: poznaj jego serce i mechanizm działania

Aby w pełni zrozumieć, jak działa przekaźnik, warto przyjrzeć się jego budowie. Klasyczny przekaźnik elektromagnetyczny, choć może wydawać się skomplikowany, opiera się na prostych zasadach fizyki. Jego sercem jest elektromagnes, który za pomocą pola magnetycznego porusza mechanizmem przełączającym styki. Każdy element ma tu swoje ściśle określone zadanie, współtworząc zgrany mechanizm.

Budowa krok po kroku: z czego składa się klasyczny przekaźnik elektromagnetyczny?

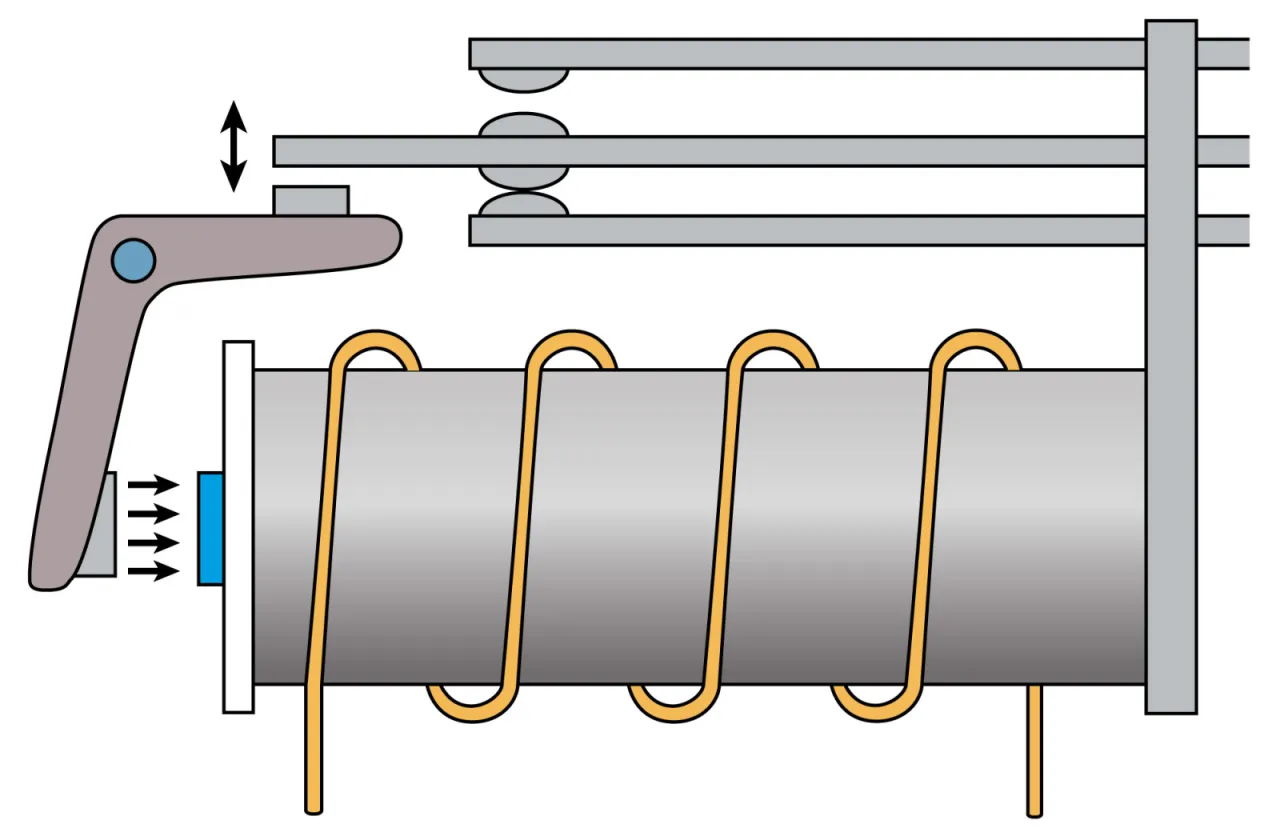

Typowy przekaźnik elektromagnetyczny składa się z kilku podstawowych części. Centralnym elementem jest cewka, czyli nawinięty na rdzeń drut. Obok niej znajduje się rdzeń, który wzmacnia pole magnetyczne. Kluczowe są również styki elementy, które fizycznie zamykają lub otwierają obwód roboczy. Całość jest zazwyczaj zamknięta w ochronnej obudowie, która chroni delikatne mechanizmy przed uszkodzeniem i zanieczyszczeniem. Cały ten zespół pracuje w sposób skoordynowany, aby zapewnić niezawodne przełączanie.

Cewka, zwora i styki – trzej muszkieterowie każdego przekaźnika

Przyjrzyjmy się bliżej trzem najważniejszym elementom. Cewka, gdy przepływa przez nią prąd, staje się elektromagnesem to jej podstawowa funkcja. Zwora, zwana też kotwicą, to ruchomy element wykonany z materiału ferromagnetycznego, który jest przyciągany przez pole magnetyczne wytworzone przez cewkę. Styki to właściwe "narzędzia pracy" przekaźnika. Mogą być typu zwiernego (NO - Normally Open), które są normalnie otwarte i zamykają się pod wpływem pola magnetycznego, lub rozwiernego (NC - Normally Closed), które są normalnie zamknięte i otwierają się pod jego wpływem. Istnieją też styki przełączne, które łączą jeden obwód z dwoma innymi.

Jak czytać oznaczenia na obudowie? Krótki przewodnik po symbolach

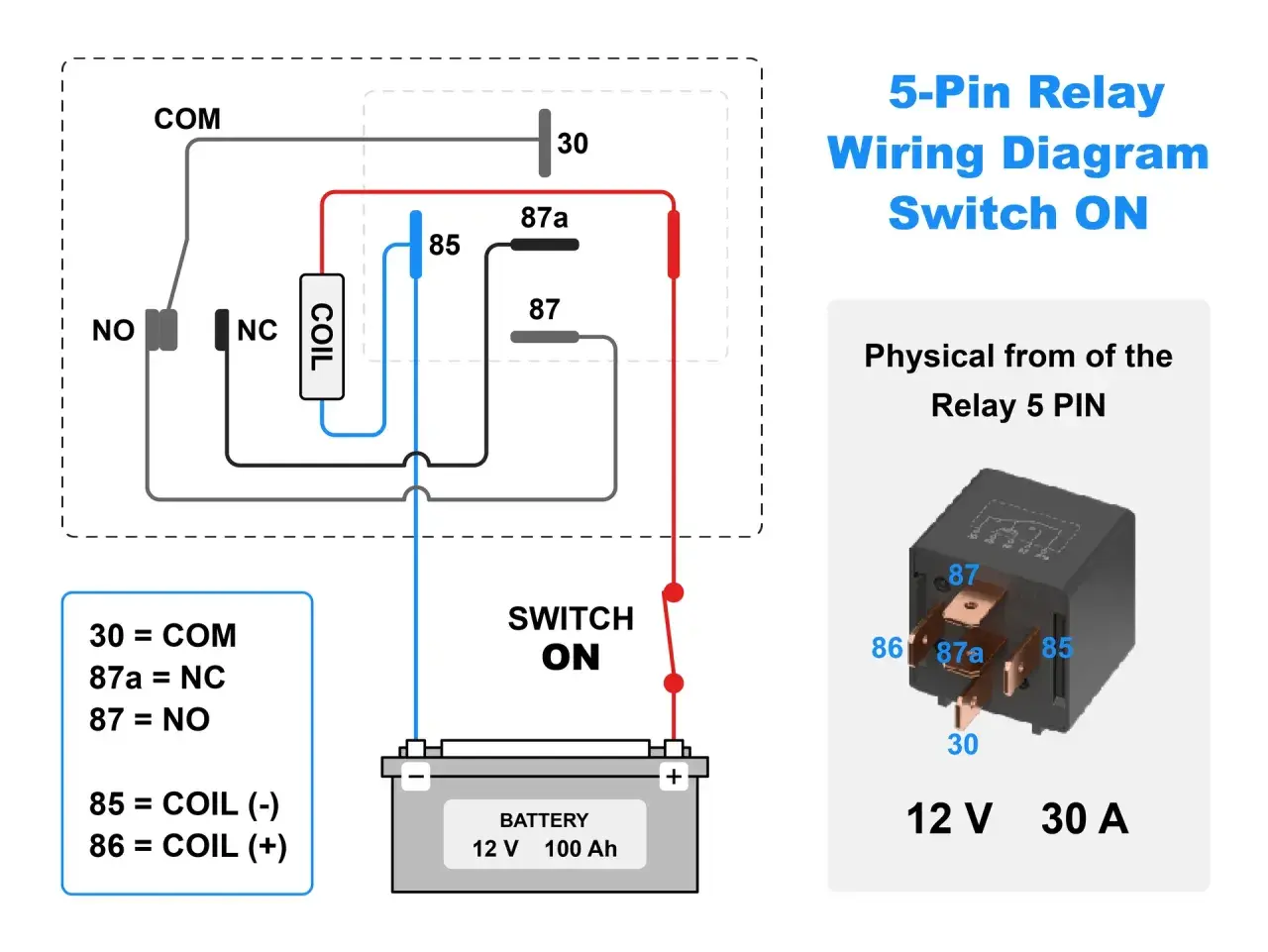

Na obudowie przekaźnika często znajdziemy oznaczenia, które pomagają zrozumieć jego działanie. Zaciski cewki są zazwyczaj oznaczone jako A1 i A2. Styki mają swoje specyficzne symbole: NO (Normally Open) oznacza, że styk jest normalnie rozwarty, a NC (Normally Closed), że jest normalnie zwarty. Ważne parametry to również napięcie cewki (np. 12V DC, 24V AC, 230V AC), czyli napięcie potrzebne do jego zadziałania, oraz maksymalny prąd i napięcie styków, które określają, jakie obciążenie może on bezpiecznie przełączać. Jak podaje Wikipedia, zrozumienie tych oznaczeń jest kluczowe dla poprawnego podłączenia i użytkowania przekaźnika.

Magia w praktyce: jak dokładnie działa przekaźnik?

Teraz, gdy znamy już budowę, przejdźmy do sedna jak faktycznie działa przekaźnik elektromagnetyczny? Cały proces jest sekwencją zdarzeń, które następują po sobie w ułamku sekundy, a jego podstawą jest zjawisko elektromagnetyzmu. Odpowiednie podanie napięcia na cewkę uruchamia cały mechanizm, prowadząc do przełączenia obwodu roboczego.

1. Krok 1: Impuls elektryczny, czyli jak obudzić cewkę do życia

   Wszystko zaczyna się od podania odpowiedniego napięcia sterującego na zaciski cewki przekaźnika, oznaczone jako A1 i A2. To właśnie ten impuls elektryczny jest sygnałem do rozpoczęcia pracy.

2. Krok 2: Niewidzialna siła, czyli rola pola magnetycznego

   Gdy prąd zaczyna płynąć przez uzwojenie cewki, zgodnie z prawami fizyki, wokół niej powstaje pole magnetyczne. W przypadku przekaźnika, pole to jest skoncentrowane w rdzeniu, tworząc tym samym tymczasowy elektromagnes.

3. Krok 3: Charakterystyczne "klik" – co tak naprawdę się wtedy dzieje?

   Silne pole magnetyczne wytworzone przez cewkę zaczyna przyciągać ruchomą zworę. Kiedy zwora zostanie przyciągnięta do rdzenia, jej ruch mechanicznie pociąga za sobą styki. Styki typu NO (normalnie otwarte) zostają w tym momencie zamknięte, tworząc ścieżkę dla prądu w obwodzie roboczym, a styki typu NC (normalnie zamknięte) ulegają otwarciu.

4. Krok 4: Powrót do spoczynku, czyli co się dzieje po odłączeniu zasilania

   Gdy napięcie sterujące na cewce zostanie odłączone, pole magnetyczne natychmiast zanika. W tym momencie do akcji wkracza sprężyna powrotna, która odciąga zworę z powrotem do jej pierwotnej pozycji spoczynkowej. Styki wracają do swojego naturalnego stanu NO otwierają się, a NC zamykają. Przekaźnik jest gotowy do kolejnego zadziałania.

Nie tylko elektromagnesy: jakie inne rodzaje przekaźników warto znać?

Choć przekaźniki elektromagnetyczne są najbardziej rozpowszechnione, świat techniki oferuje również inne, wyspecjalizowane rozwiązania. Różnią się one budową i zasadą działania, ale służą podobnym celom inteligentnemu przełączaniu obwodów. Poznanie tych alternatyw pozwala lepiej dobrać odpowiednie rozwiązanie do konkretnego zadania.

Przekaźniki półprzewodnikowe (SSR): cichy i szybki kuzyn tradycyjnego przekaźnika

Przekaźniki półprzewodnikowe, znane również jako SSR (Solid State Relay), to nowoczesna alternatywa dla tradycyjnych przekaźników. Ich kluczową cechą jest brak ruchomych części. Zamiast mechanicznego przełączania, wykorzystują one elementy elektroniczne, takie jak tyrystory czy triaki. Dzięki temu działają znacznie szybciej, są niemal bezgłośne i cechują się większą żywotnością, ponieważ nie podlegają zużyciu mechanicznemu. Są idealne do zastosowań wymagających częstego przełączania lub tam, gdzie cisza jest priorytetem.

Przekaźniki czasowe: kiedy liczy się każda sekunda opóźnienia

Przekaźniki czasowe to urządzenia, które nie tylko przełączają obwody, ale robią to z określonym opóźnieniem. Mogą one realizować różne funkcje, takie jak opóźnione załączenie (urządzenie włącza się po pewnym czasie od otrzymania sygnału) lub opóźnione wyłączenie (urządzenie pozostaje włączone przez pewien czas po zaniku sygnału). Są one nieocenione w systemach automatyki, gdzie precyzyjne odmierzanie czasu jest kluczowe, na przykład w sterowaniu procesami produkcyjnymi czy w systemach alarmowych.

Przekaźniki bistabilne: jak zapamiętać stan bez zużywania energii?

Przekaźniki bistabilne, znane również jako przekaźniki zatrzaskowe, posiadają unikalną zdolność do utrzymywania swojego stanu (pozycji styków) nawet po odłączeniu zasilania cewki sterującej. Wymagają one jedynie krótkiego impulsu, aby zmienić stan, i pozostają w tej pozycji do momentu otrzymania kolejnego impulsu. Ta cecha sprawia, że są one bardzo energooszczędne, ponieważ nie potrzebują ciągłego zasilania do podtrzymania stanu. Znajdują zastosowanie tam, gdzie ważne jest zapamiętanie ostatniego stanu, np. w systemach sterowania oświetleniem.

Kiedy przekaźnik to za mało: czym różni się od stycznika?

Często można spotkać się z pytaniem, czy przekaźnik i stycznik to to samo. Choć oba urządzenia służą do przełączania obwodów elektrycznych, istnieją między nimi kluczowe różnice, które determinują ich zastosowanie. Stycznik jest w zasadzie "większym bratem" przekaźnika, zaprojektowanym do obsługi znacznie większych obciążeń.

Prąd ma znaczenie: kluczowa różnica w zastosowaniach

Najważniejsza różnica tkwi w mocy, którą są w stanie przełączać. Przekaźniki są zazwyczaj przeznaczone do sterowania obwodami o mniejszym natężeniu prądu i niższym napięciu, często stosowanymi w układach sterowania i sygnalizacji. Styczniki natomiast są budowane do pracy z wysokimi prądami i napięciami, co czyni je idealnymi do bezpośredniego załączania i wyłączania silników elektrycznych, grzałek przemysłowych czy innych urządzeń o dużym poborze mocy. Zgodnie z informacjami z Wikipedii, jest to fundamentalna cecha odróżniająca te dwa typy urządzeń.

Budowa i wytrzymałość: dlaczego stycznik jest "większym bratem" przekaźnika?

Konstrukcja stycznika jest znacznie solidniejsza i bardziej wytrzymała niż przekaźnika. Posiada on większe i mocniejsze styki, często z dodatkowymi elementami, które pomagają gasić łuk elektryczny powstający podczas przełączania dużych prądów. Obudowy styczników są zazwyczaj bardziej odporne na warunki przemysłowe, takie jak kurz, wilgoć czy wibracje. Ta wzmocniona budowa zapewnia dłuższą żywotność i niezawodność w trudnych warunkach pracy, gdzie przekaźnik mógłby sobie nie poradzić.

Najważniejsze zalety przekaźników: dlaczego wciąż są niezastąpione?

Mimo dynamicznego rozwoju technologii i pojawiania się coraz bardziej zaawansowanych rozwiązań, przekaźniki elektromagnetyczne wciąż cieszą się ogromną popularnością. Ich niezaprzeczalne zalety sprawiają, że pozostają one kluczowym elementem w wielu aplikacjach. Prostota, niezawodność i wszechstronność to tylko niektóre z ich atutów.

Separacja galwaniczna: tarcza ochronna dla delikatnej elektroniki

Jak już wspominałem, separacja galwaniczna jest jedną z najważniejszych zalet przekaźników. Fizyczne oddzielenie obwodu sterującego od obwodu wykonawczego stanowi swoistą tarczę ochronną. Chroni ona wrażliwe układy elektroniczne, takie jak mikrokontrolery czy układy logiczne, przed potencjalnie niebezpiecznymi przepięciami, zakłóceniami czy nawet zwarciami, które mogą wystąpić w obwodzie sterowanym. To kluczowe dla zapewnienia bezpieczeństwa i długowieczności urządzeń.

Sterowanie dużą mocą za pomocą małego sygnału: prosta i genialna koncepcja

Zdolność do sterowania obwodami o dużej mocy za pomocą sygnału o małej mocy to kolejna fundamentalna zaleta przekaźników. Pozwala to na tworzenie efektywnych i bezpiecznych systemów, gdzie niewielki, niskonapięciowy sygnał może uruchomić urządzenie pobierające znaczną ilość energii, na przykład silnik indukcyjny, pompę czy system grzewczy. Jest to serce wielu automatycznych systemów, które ułatwiają nam życie.

Przeczytaj również: Symbole łączników krańcowych - Zrozum schematy i uniknij błędów

Niezawodność i prostota: dlaczego to rozwiązanie przetrwało próbę czasu?

Przekaźniki elektromagnetyczne charakteryzują się prostotą konstrukcji i wysoką niezawodnością. Ich mechaniczne działanie, choć może wydawać się archaiczne, jest sprawdzone i odporne na wiele czynników zewnętrznych. Są one stosunkowo tanie w produkcji i łatwe w implementacji, co czyni je atrakcyjnym wyborem w wielu zastosowaniach. Ta kombinacja prostoty, niezawodności i dostępności sprawiła, że przekaźniki przetrwały próbę czasu i wciąż są chętnie wykorzystywane przez inżynierów na całym świecie.

Podsumowanie: Przekaźnik – mały element, wielka rola w świecie techniki

Przekaźnik, choć często pozostaje w cieniu bardziej skomplikowanych układów, jest absolutnie kluczowym elementem w dzisiejszym świecie techniki. Jego zdolność do inteligentnego przełączania obwodów, zapewniania separacji galwanicznej i umożliwiania sterowania dużymi mocami za pomocą małych sygnałów czyni go niezastąpionym w niezliczonych zastosowaniach od prostych urządzeń domowych po zaawansowane systemy przemysłowe. Mam nadzieję, że ten artykuł przybliżył Wam nieco magię działania tego małego, ale potężnego urządzenia i zachęcił do dalszego zgłębiania tajników elektryki i elektroniki.
