Dlaczego poprawny schemat przyłącza to fundament bezpieczeństwa Twojego domu?
Poprawnie wykonany schemat przyłącza elektrycznego to absolutny fundament bezpieczeństwa i prawidłowego działania instalacji elektrycznej w Twoim domu. Jest to dokument, który precyzyjnie określa, w jaki sposób Twoja nieruchomość zostanie podłączona do sieci energetycznej. Bez niego nie można rozpocząć prac, a jego błędne przygotowanie może prowadzić do tragicznych w skutkach konsekwencji. Zapewnia on zgodność z przepisami Prawa budowlanego i normami bezpieczeństwa, co jest kluczowe dla ochrony życia i mienia.
Czym jest schemat przyłącza i dlaczego to więcej niż zwykły rysunek?
Schemat przyłącza elektrycznego to znacznie więcej niż zwykły rysunek techniczny. Jest to szczegółowy plan inżynierski, który określa wszystkie techniczne aspekty podłączenia Twojej nieruchomości do sieci energetycznej. Musi on uwzględniać nie tylko sposób poprowadzenia kabli, ale także dobór odpowiednich zabezpieczeń, punktów pomiarowych i połączeń. Jak wspomniano w
Konsekwencje błędów na etapie projektowania – jak uniknąć kosztownych poprawek?
Błędy popełnione na etapie projektowania schematu przyłącza mogą mieć bardzo poważne konsekwencje. Niewłaściwy dobór przekrojów kabli, nieodpowiednie zabezpieczenia czy błędne umiejscowienie elementów instalacji mogą prowadzić do przegrzewania się przewodów, zwarć, a w najgorszym przypadku do pożaru lub porażenia prądem. Co więcej, błędy te mogą skutkować problemami z odbiorem technicznym, koniecznością wykonania kosztownych poprawek, a nawet odmową przyłączenia przez operatora energetycznego. Inwestycja w prawidłowy projekt na samym początku procesu jest znacznie tańsza niż późniejsze usuwanie usterek i naprawianie błędów.
Schemat przyłącza elektrycznego bez tajemnic – co musi się na nim znaleźć?
Poprawny schemat przyłącza elektrycznego to dokument, który musi zawierać szereg kluczowych informacji technicznych, zapewniających prawidłowe i bezpieczne działanie instalacji. Jak wskazano w

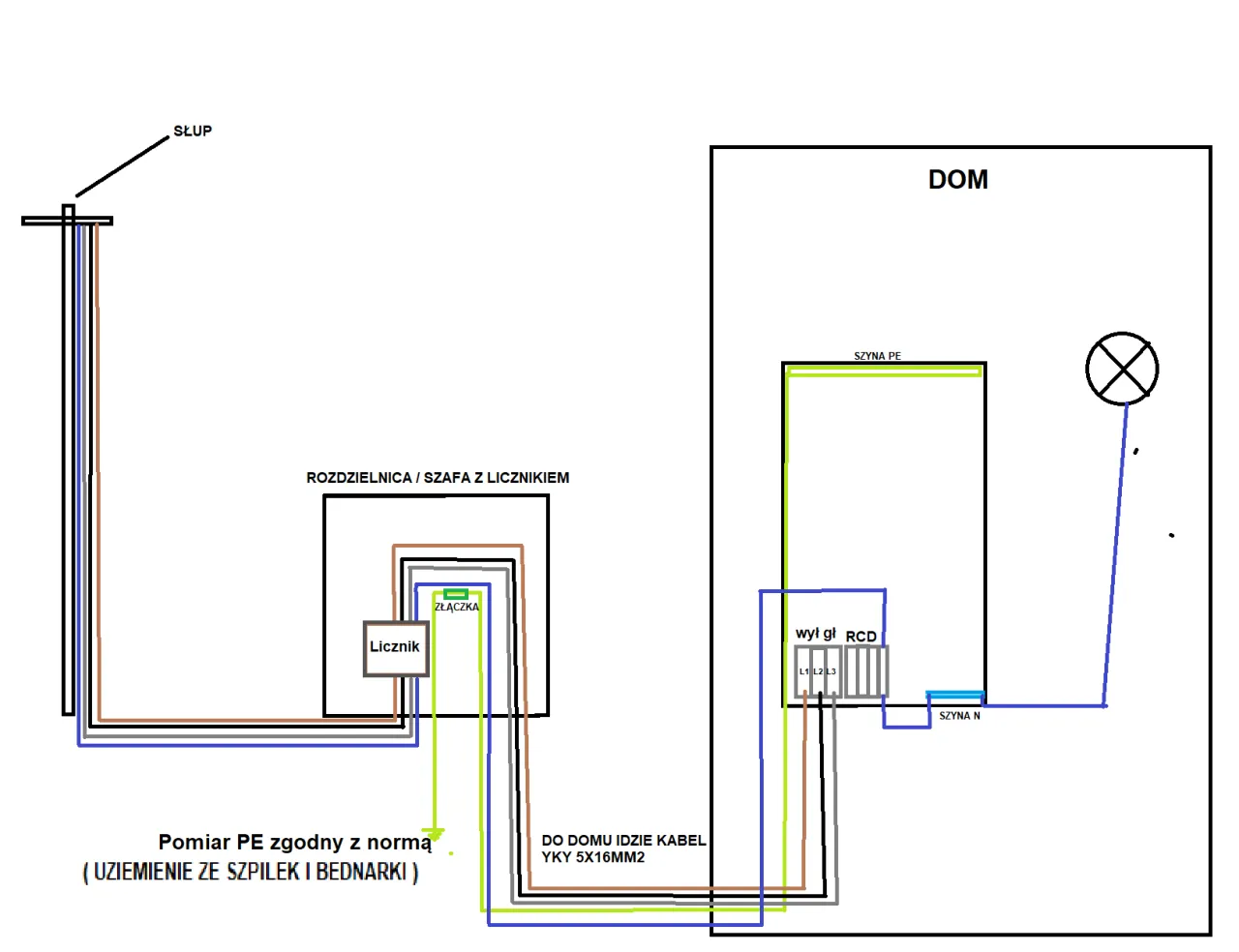

Od złącza w ogrodzeniu do rozdzielnicy w domu – kluczowe komponenty krok po kroku
Przyjrzyjmy się bliżej podstawowym elementom, które muszą znaleźć się na schemacie przyłącza elektrycznego, zgodnie z informacjami zawartymi w
- Złącze kablowe (ZK): Jest to podstawowy punkt, w którym Twoja instalacja łączy się z siecią operatora energetycznego. Zazwyczaj jest ono zlokalizowane w granicy działki inwestora, w specjalnie przygotowanej skrzynce lub obudowie.
- Układ pomiarowo-rozliczeniowy: Ten element to przede wszystkim licznik energii elektrycznej, który mierzy pobór prądu. Może być on umieszczony w tym samym złączu kablowym, co punkt połączenia z siecią, lub w osobnej, dedykowanej szafce pomiarowej.
- Wewnętrzna Linia Zasilająca (WLZ): To główny kabel, który doprowadza energię elektryczną od złącza kablowego do wnętrza budynku, a konkretnie do głównej rozdzielnicy.
- Główna rozdzielnica budynku: Można ją nazwać "sercem" całej instalacji elektrycznej w domu. Znajdują się w niej wszystkie kluczowe zabezpieczenia, takie jak wyłączniki nadprądowe (chroniące przed przeciążeniem i zwarciem) oraz wyłączniki różnicowoprądowe (zabezpieczające przed porażeniem prądem).
- Uziemienie: Jest to niezwykle ważny element systemu bezpieczeństwa, który chroni przed porażeniem prądem w przypadku awarii instalacji lub urządzeń elektrycznych.
Każdy z tych komponentów odgrywa nieocenioną rolę w zapewnieniu bezpieczeństwa i niezawodności Twojej instalacji elektrycznej.
Wewnętrzna Linia Zasilająca (WLZ) – kręgosłup Twojej instalacji
Wewnętrzna Linia Zasilająca (WLZ) to nic innego jak główny kabel, który doprowadza energię elektryczną z punktu przyłączenia (najczęściej złącza kablowego) do głównej rozdzielnicy w Twoim domu. Jest to swoisty kręgosłup Twojej domowej instalacji elektrycznej. Dlatego tak istotne jest, aby WLZ była odpowiednio dobrana pod względem przekroju i rodzaju izolacji. Prawidłowy dobór WLZ to gwarancja bezpieczeństwa, niezawodności działania wszystkich urządzeń oraz minimalizacja strat energii. Musi ona być także poprawnie zabezpieczona i ułożona zgodnie z obowiązującymi normami technicznymi.
Jak czytać symbole na schemacie? Krótki przewodnik po oznaczeniach
Schematy elektryczne posługują się specyficznym językiem symboli graficznych, które pozwalają na zwięzłe i precyzyjne przedstawienie skomplikowanych układów. Zrozumienie tych podstawowych oznaczeń jest kluczowe dla każdego, kto chce samodzielnie zorientować się w projekcie lub zweryfikować jego zgodność z rzeczywistością. Do najczęściej spotykanych symboli należą:
- Symbol licznika energii elektrycznej.
- Symbol wyłącznika nadprądowego, chroniącego obwód przed przeciążeniem i zwarciem.
- Symbol wyłącznika różnicowoprądowego, zapewniającego ochronę przeciwporażeniową.
- Symbol uziemienia, oznaczający punkt połączenia z instalacją uziemiającą.
- Symbole gniazd elektrycznych, oświetlenia, a także różnych typów przewodów i połączeń.
Znajomość tych podstawowych oznaczeń ułatwi Ci interpretację schematu i pozwoli lepiej zrozumieć, jak zaprojektowano instalację w Twoim domu.
Przyłącze kablowe czy napowietrzne? Co jest lepsze dla Twojej działki?
Wybór między przyłączem kablowym a napowietrznym to jedna z kluczowych decyzji, którą musisz podjąć na etapie planowania przyłącza elektrycznego. Oba rozwiązania mają swoje specyficzne cechy, zalety i wady, a optymalny wybór zależy od wielu czynników związanych z lokalizacją Twojej nieruchomości i istniejącą infrastrukturą energetyczną. Jak wskazano w
Zalety i wady przyłącza ziemnego – estetyka vs. koszty
Przyłącze kablowe, znane również jako przyłącze ziemne, jest obecnie najczęściej wybieranym rozwiązaniem przez inwestorów budujących domy jednorodzinne. Jego główną zaletą jest estetyka brak widocznych kabli biegnących nad ziemią sprawia, że krajobraz pozostaje nienaruszony. Ponadto, przyłącza ziemne są znacznie mniej narażone na uszkodzenia spowodowane przez warunki atmosferyczne, takie jak silny wiatr, oblodzenie czy spadające gałęzie. Jest to rozwiązanie bardziej odporne i trwalsze. Wadą przyłącza kablowego mogą być jednak wyższe koszty początkowe, związane przede wszystkim z koniecznością wykonania prac ziemnych, takich jak wykopy i układanie kabla w ziemi. Dostęp do kabla w przypadku awarii może być również nieco bardziej utrudniony.
Kiedy przyłącze napowietrzne to jedyne możliwe rozwiązanie?
Przyłącze napowietrzne jest realizowane poprzez poprowadzenie kabla energetycznego na słupach, od najbliższego punktu sieci napowietrznej do Twojej nieruchomości. Jest to rozwiązanie, które stosuje się przede wszystkim wtedy, gdy w pobliżu działki znajduje się już istniejąca infrastruktura napowietrzna. W dzisiejszych czasach jest ono rzadziej wybierane ze względów estetycznych, jak wspomniano w
Droga do własnego prądu w 5 krokach – od wniosku po działające gniazdka
Uzyskanie przyłącza elektrycznego do domu jednorodzinnego to proces wieloetapowy, który wymaga cierpliwości i dokładności. Przeprowadzenie inwestora przez te kroki jest kluczowe, aby cały proces przebiegł sprawnie i bez zbędnych komplikacji. Jak wskazano w
Krok 1: Wniosek o warunki przyłączenia – jak go poprawnie wypełnić i gdzie złożyć?
Pierwszym i absolutnie kluczowym krokiem jest złożenie "Wniosku o określenie warunków przyłączenia do sieci". Ten dokument jest podstawą do rozpoczęcia całej procedury. Musisz go wypełnić bardzo dokładnie, podając wszystkie niezbędne dane dotyczące Twojej nieruchomości i planowanego zapotrzebowania na energię. Zazwyczaj wymagane są również załączniki, takie jak mapa z zaznaczoną lokalizacją działki czy dokumenty potwierdzające prawo do dysponowania nieruchomością. Wniosek składasz u lokalnego Operatora Systemu Dystrybucyjnego (OSD), którym może być na przykład PGE, Tauron, Enea lub Stoen. Poprawne wypełnienie wniosku to pierwszy krok do uniknięcia opóźnień.
Krok 2: Analiza "Warunków przyłączenia" od operatora (PGE, Tauron, Enea) – na co zwrócić uwagę?
Po złożeniu wniosku, operator systemu dystrybucyjnego przeprowadzi jego analizę i w odpowiedzi wyda dokument zwany "Warunkami przyłączenia". Dokument ten jest zazwyczaj ważny przez 2 lata, jak wspomniano w
Krok 3: Wybór projektanta – dlaczego uprawnienia budowlane są kluczowe?
Gdy posiadasz już "Warunki przyłączenia", kolejnym krokiem jest wybór odpowiedniego projektanta. To niezwykle ważny etap, ponieważ projekt schematu przyłącza musi być wykonany przez osobę posiadającą stosowne uprawnienia budowlane w specjalności elektrycznej. Tylko taki specjalista jest w stanie sporządzić projekt zgodny z wydanymi warunkami, obowiązującymi przepisami prawa i normami technicznymi. Zatrudnienie projektanta z uprawnieniami to gwarancja bezpieczeństwa i zgodności z prawem. Próba oszczędności na tym etapie, poprzez zlecenie projektu osobie bez kwalifikacji, może prowadzić do bardzo poważnych problemów technicznych, prawnych i finansowych w przyszłości.
Krok 4: Realizacja prac przez zakład energetyczny i Twoja rola w procesie
Po zatwierdzeniu projektu przez operatora, następuje etap realizacji prac. Operator sieci dystrybucyjnej jest odpowiedzialny za budowę przyłącza od swojej sieci do granicy Twojej działki lub do miejsca wskazanego w warunkach przyłączenia. Twoja rola jako inwestora na tym etapie polega głównie na przygotowaniu terenu zgodnie z wytycznymi, zapewnieniu dostępu dla ekipy wykonawczej oraz ewentualnej koordynacji prac z wykonawcą instalacji wewnętrznej w Twoim domu. Ważne jest, aby na bieżąco monitorować postęp prac i utrzymywać kontakt z przedstawicielami zakładu energetycznego.
Krok 5: Odbiór techniczny i montaż licznika – ostatnia prosta
Gdy przyłącze do granicy działki jest już gotowe, a Ty masz wykonaną instalację wewnętrzną w domu, nadchodzi czas na finałowe etapy. Pierwszym z nich jest odbiór techniczny wykonanego przyłącza i Twojej instalacji wewnętrznej. Po pozytywnym przejściu odbioru, pracownicy operatora energetycznego dokonują montażu licznika energii elektrycznej. Następnie podpisujesz umowę o dostawę energii elektrycznej. Dopiero od tego momentu możesz legalnie i bezpiecznie korzystać z prądu w swoim domu. Jak wspomniano w
Wymagania prawne i normy, które musi spełniać Twój projekt
Projektowanie i wykonawstwo przyłączy elektrycznych w Polsce to proces ściśle uregulowany przez szereg przepisów prawnych i norm technicznych. Ich przestrzeganie jest absolutnie niezbędne, aby zapewnić bezpieczeństwo użytkowników oraz zgodność inwestycji z prawem. Ignorowanie tych wymogów może prowadzić do poważnych konsekwencji prawnych i technicznych.
Rola Prawa Budowlanego i Polskich Norm (PN) w projektowaniu przyłącza
Proces przyłączenia nieruchomości do sieci energetycznej jest ściśle regulowany przez Prawo budowlane oraz wewnętrzne przepisy poszczególnych operatorów, jak wskazano w
Moc przyłączeniowa – jak ją oszacować, by nie płacić za dużo i mieć zapas mocy?
Moc przyłączeniowa to jeden z kluczowych parametrów określających Twoje przyszłe zapotrzebowanie na energię elektryczną. Jej prawidłowe oszacowanie jest niezwykle ważne, aby uniknąć zarówno niedoboru mocy, jak i niepotrzebnie wysokich opłat. Zastanów się nad swoimi obecnymi potrzebami, ale także nad przyszłymi planami. Czy planujesz ogrzewanie elektryczne? Może ładowarkę do samochodu elektrycznego? Czy w przyszłości planujesz rozbudowę domu? Odpowiedzi na te pytania pomogą Ci oszacować optymalną moc. Zbyt niska moc może skutkować problemami z działaniem urządzeń elektrycznych, a zbyt wysoka niepotrzebnie zwiększonymi opłatami stałymi. Jak podano w
Najczęstsze błędy przy tworzeniu schematu przyłącza – tego musisz unikać!
Nawet przy najlepszych intencjach, w procesie projektowania i realizacji przyłącza elektrycznego można popełnić błędy, które mogą mieć znaczące konsekwencje. Świadomość najczęściej występujących pułapek pozwala uniknąć problemów i zapewnić bezpieczeństwo oraz zgodność z prawem. Oto kilka przykładów błędów, których należy bezwzględnie unikać:
Błędny dobór przekroju kabla WLZ i jego konsekwencje
Jednym z najczęściej popełnianych błędów jest niewłaściwy dobór przekroju kabla Wewnętrznej Linii Zasilającej (WLZ). Jeśli kabel jest zbyt cienki w stosunku do przenoszonej mocy, może dojść do jego przegrzewania, co stanowi poważne zagrożenie pożarowe. Skutkiem mogą być również spadki napięcia, które negatywnie wpływają na pracę urządzeń elektrycznych, a także zwiększone straty energii. Prawidłowy przekrój kabla musi być precyzyjnie dobrany na podstawie mocy przyłączeniowej i długości kabla, zgodnie z obowiązującymi normami.
Ignorowanie wytycznych od operatora sieci dystrybucyjnej
Operatorzy sieci dystrybucyjnych, tacy jak PGE, Tauron czy Enea, wydają szczegółowe "Warunki przyłączenia", które inwestor musi bezwzględnie przestrzegać. Ignorowanie tych wytycznych, na przykład dotyczących miejsca montażu złącza, rodzaju zastosowanych zabezpieczeń czy specyficznych wymagań technicznych, może skutkować odmową przyłączenia nieruchomości do sieci. Może to również prowadzić do konieczności wykonania kosztownych poprawek lub problemów podczas odbioru technicznego. Ścisłe przestrzeganie warunków operatora to podstawa sprawnego procesu.
Przeczytaj również: Zbuduj siłę w domu - Proste plany i ćwiczenia dla początkujących
Zlecanie projektu osobie bez wymaganych uprawnień – pozorna oszczędność
Pokusa zlecenia wykonania projektu schematu przyłącza osobie, która nie posiada wymaganych uprawnień budowlanych, jest często kusząca ze względu na potencjalne oszczędności. Należy jednak pamiętać, że jest to pozorna oszczędność. Projekt wykonany przez nieuprawnioną osobę może nie spełniać norm prawnych i technicznych, co może prowadzić do problemów z odbiorem, awarii, a nawet zagrożenia bezpieczeństwa. Tylko projektant z odpowiednimi uprawnieniami gwarantuje zgodność z przepisami i akceptację przez operatora sieci.
Dobry projekt to inwestycja – jak wpływa na przyszłe bezpieczeństwo i koszty eksploatacji?
Podsumowując, należy podkreślić, że prawidłowo wykonany projekt schematu przyłącza elektrycznego to nie tylko spełnienie formalności, ale przede wszystkim mądra, długoterminowa inwestycja. Rzetelne podejście do tego etapu przekłada się bezpośrednio na bezpieczeństwo wszystkich domowników, niezawodność dostaw energii elektrycznej oraz minimalizację ryzyka wystąpienia kosztownych awarii w przyszłości. Dobrze zaprojektowana instalacja to także gwarancja optymalizacji kosztów eksploatacji. Świadome przejście przez proces przyłączenia, z dbałością o każdy szczegół i z pomocą wykwalifikowanych specjalistów, stanowi solidny fundament komfortowego i bezpiecznego użytkowania Twojego domu przez wiele lat.
