Kable elektryczne a woda - Jak bezpiecznie chronić instalację?

Zabezpieczenie przewodów elektrycznych przed wodą to nie tylko kwestia estetyki, ale przede wszystkim absolutna konieczność dla zapewnienia bezpieczeństwa użytkowników oraz niezawodności całej instalacji. Niezależnie od tego, czy planujesz oświetlenie w ogrodzie, remontujesz łazienkę, czy po prostu chcesz uchronić kable w piwnicy przed wilgocią, ten poradnik dostarczy Ci praktycznych wskazówek i sprawdzonych rozwiązań. Poznasz kluczowe pojęcia, metody ochrony i dowiesz się, jak unikać najczęstszych błędów.

Dlaczego ochrona przewodów przed wodą to absolutna konieczność?

Jako elektryk z wieloletnim doświadczeniem, wielokrotnie widziałem, jak bagatelizowanie wpływu wilgoci na instalacje elektryczne prowadzi do poważnych problemów. To nie są żarty kontakt wody z prądem to śmiertelnie niebezpieczne połączenie. Dlatego właściwe zabezpieczenie przewodów elektrycznych przed wodą jest absolutnie kluczowe. To fundament bezpieczeństwa Twojego domu, Twojej rodziny i Twojego mienia. Zaniedbanie tego aspektu to prosta droga do awarii, a w skrajnych przypadkach nawet do tragedii.

Zwarcie, pożar, porażenie – poznaj realne zagrożenia

Wilgoć w instalacji elektrycznej to tykająca bomba. Nawet niewielka ilość wody, która dostanie się do połączeń kablowych lub uszkodzi izolację, może wywołać efekt domina. Najczęstszym skutkiem jest zwarcie nagłe połączenie między przewodami o różnym potencjale, które prowadzi do przepływu bardzo dużego prądu. To z kolei powoduje gwałtowne nagrzewanie się przewodów, co może być bezpośrednią przyczyną pożaru. Ale to nie wszystko. Woda jest doskonałym przewodnikiem prądu, zwłaszcza gdy zawiera zanieczyszczenia. Kontakt z wilgotnym przewodem pod napięciem, na przykład podczas próby naprawy lub po prostu przypadkowo, grozi porażeniem prądem, które może być śmiertelne. Pamiętajmy, że nawet niskie napięcie, w odpowiednich warunkach, może stanowić śmiertelne zagrożenie.

Korozja to kolejny wróg instalacji elektrycznych, który rozwija się w obecności wilgoci. Z czasem może ona osłabić połączenia, zwiększyć ich rezystancję, prowadząc do przegrzewania i strat energii. W efekcie może dojść do uszkodzenia podłączonych urządzeń, a nawet do awarii całej instalacji. Dlatego tak ważne jest, aby każda zewnętrzna lub narażona na wilgoć część instalacji była odpowiednio zabezpieczona.

Nie tylko deszcz: Gdzie w domu i ogrodzie czyha wilgoć?

Myśląc o wilgoci, często przychodzi nam na myśl deszcz padający na zewnętrzne kable. To oczywiście jedno z głównych zagrożeń, ale lista potencjalnych źródeł wilgoci jest znacznie dłuższa. Na zewnątrz musimy brać pod uwagę nie tylko opady atmosferyczne, ale także topniejący śnieg, wodę z systemów nawadniania ogrodu, kałuże powstające po deszczu, a także wilgoć gruntową, która może przenikać do instalacji umieszczonych w ziemi.

Wewnątrz domu zagrożenia są równie liczne. Para wodna unosząca się w łazience czy kuchni, szczególnie podczas gotowania lub kąpieli, może kondensować na elementach instalacji. Zalania, zarówno te spowodowane awariami hydraulicznymi, jak i te wynikające z codziennego użytkowania (np. rozlana woda), stanowią bezpośrednie ryzyko. W piwnicach i garażach często mamy do czynienia z wilgocią pochodzącą od gruntu, a także z kondensacją pary wodnej na zimnych powierzchniach. Każde z tych miejsc wymaga specyficznego podejścia do zabezpieczenia przewodów elektrycznych.

Zanim zaczniesz: Klucz do sukcesu, czyli co musisz wiedzieć o stopniu ochrony IP?

Zanim sięgniesz po jakiekolwiek materiały, musisz zrozumieć jeden kluczowy parametr: stopień ochrony IP, czyli Ingress Protection. To międzynarodowy standard, który informuje nas, jak dobrze dane urządzenie lub obudowa są chronione przed czynnikami zewnętrznymi. W kontekście ochrony przed wodą, jest to absolutnie fundamentalna wiedza. Bez jej zrozumienia, wybór odpowiednich produktów będzie loterią, a taka loteria w przypadku instalacji elektrycznych może skończyć się bardzo źle.

Jak czytać oznaczenia IP? Deszyfrujemy tajemniczy kod

Stopień ochrony IP to dwucyfrowy kod. Pierwsza cyfra (od 0 do 6) opisuje poziom ochrony przed ciałami stałymi, czyli mówiąc prościej przed pyłem i kurzem. Druga cyfra (od 0 do 9) określa poziom ochrony przed wnikaniem wody. Im wyższa cyfra w każdej z tych pozycji, tym lepsza ochrona. Na przykład, IP20 oznacza brak ochrony przed wodą, podczas gdy IP68 to najwyższy stopień ochrony przed zanurzeniem. Według danych Wikipedia.org, ten system klasyfikacji jest powszechnie stosowany na całym świecie, zapewniając jasne wytyczne dla producentów i użytkowników.

IP44, IP65 czy IP68 – dobierz idealną ochronę do ogrodu, łazienki i piwnicy

Wybór odpowiedniego stopnia ochrony IP zależy od miejsca i sposobu montażu instalacji. Oto przegląd najczęściej spotykanych klas:

• IP44: Ta klasa oznacza ochronę przed ciałami stałymi o rozmiarze powyżej 1 mm (np. drut, śrubka) oraz przed bryzgami wody padającymi pod dowolnym kątem. Jest to absolutne minimum dla większości zastosowań w łazienkach (poza strefami bezpośredniego kontaktu z wodą, jak okolice wanny czy prysznica) oraz dla oświetlenia czy gniazdek w zadaszonych miejscach na zewnątrz, które nie są narażone na bezpośredni kontakt z wodą opadową.
• IP65: Tutaj mamy już pełną ochronę przed pyłem (pierwsza cyfra 6) oraz ochronę przed strumieniem wody (druga cyfra 5). Oznacza to, że urządzenie jest odporne na wodę laną z węża ogrodowego z dowolnego kierunku. Jest to idealny wybór dla większości instalacji zewnętrznych, takich jak oświetlenie ogrodowe, kamery czy gniazdka narażone na działanie deszczu.
• IP67/IP68: To najwyższe klasy ochrony. IP67 zapewnia ochronę przed pyłem i skutkami krótkotrwałego zanurzenia w wodzie (do 1 metra głębokości przez 30 minut). IP68 to ochrona przed pyłem i skutkami ciągłego zanurzenia w wodzie na określonej głębokości (zgodnie ze specyfikacją producenta, często do kilku metrów). Te klasy są niezbędne do połączeń kablowych układanych pod ziemią, w miejscach narażonych na zalanie lub w basenach.

Pamiętaj, że dobór odpowiedniego IP to pierwszy i najważniejszy krok do bezpiecznej instalacji. Nie warto oszczędzać na tym elemencie, ponieważ konsekwencje mogą być bardzo kosztowne.

Przewody na zewnątrz – przewodnik po najskuteczniejszych metodach zabezpieczeń

Zabezpieczanie instalacji elektrycznych na zewnątrz wymaga zastosowania rozwiązań, które wytrzymają zmienne warunki atmosferyczne i potencjalne uszkodzenia mechaniczne. Jako praktyk, wiem, że kluczem jest tutaj dobór odpowiednich materiałów i precyzja wykonania. Oto przegląd metod, które sprawdzają się w trudnych warunkach.

Puszki hermetyczne: Kiedy są najlepszym wyborem i jak je poprawnie zamontować?

Puszki hermetyczne to specjalne obudowy instalacyjne, które dzięki zastosowaniu uszczelek zapewniają wysoki stopień ochrony przed wnikaniem wody i pyłu. Są one doskonałym rozwiązaniem do ochrony połączeń kablowych, które znajdują się na zewnątrz, ale nie są narażone na bezpośrednie zanurzenie w wodzie. Mogą to być na przykład punkty rozgałęzienia instalacji oświetleniowej w ogrodzie czy zasilanie dla urządzeń na tarasie. Kluczowe podczas montażu jest to, aby wszystkie elementy uszczelniające były na swoim miejscu, a dławiki kablowe były odpowiednio dobrane do średnicy kabla i szczelnie dokręcone. Tylko wtedy puszka faktycznie spełni swoją rolę.

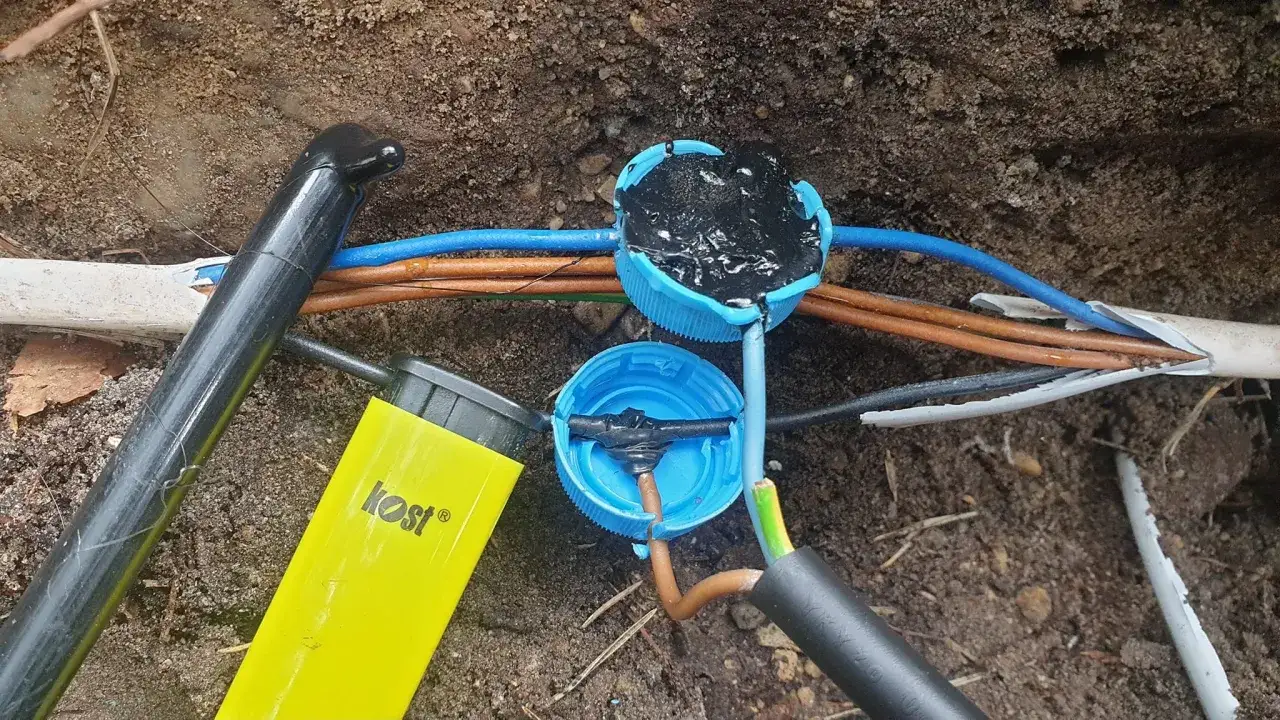

Mufy żelowe krok po kroku: Gwarancja wodoszczelności dla połączeń pod ziemią

Jeśli chodzi o połączenia kablowe, które będą układane bezpośrednio w ziemi lub w miejscach, gdzie istnieje ryzyko stałego kontaktu z wodą, mufy żelowe są moim zdaniem jednym z najpewniejszych rozwiązań. Charakteryzują się one zazwyczaj stopniem ochrony IP68, co oznacza, że są całkowicie odporne na zanurzenie. Działają na zasadzie szczelnego otoczenia połączenia przez specjalny, izolujący żel, który zapobiega dostawaniu się wilgoci. Montaż, choć może wydawać się skomplikowany, jest w rzeczywistości dość prosty, jeśli postępujemy zgodnie z instrukcją:

1. Przygotuj końce kabli, usuwając odpowiednią długość izolacji zewnętrznej i wewnętrznej, zgodnie z instrukcją mufy.
2. Połącz żyły kabli za pomocą odpowiednich złączek (np. skręcanych lub samozaciskowych).
3. Umieść połączone kable w obudowie mufy.
4. Zalej wnętrze mufy specjalnym żelem, upewniając się, że dokładnie wypełnia wszystkie przestrzenie wokół połączeń.
5. Zamknij szczelnie obudowę mufy.

Precyzja na każdym etapie jest tutaj kluczowa dla uzyskania pełnej szczelności.

Rurki termokurczliwe z klejem: Perfekcyjne uszczelnienie pojedynczych żył

Rurki termokurczliwe z klejem to świetne rozwiązanie do uszczelniania pojedynczych żył kablowych lub mniejszych połączeń. Działają na prostej zasadzie: po nałożeniu na połączenie i podgrzaniu (np. opalarką), rurka kurczy się, a znajdujący się wewnątrz klej topi i rozpływa, tworząc szczelną barierę. Są one szczególnie przydatne, gdy chcemy zabezpieczyć każde połączenie żyły osobno, zanim wykonamy główne połączenie lub zabezpieczymy cały kabel. Ich zaletą jest elastyczność i dobra przyczepność do izolacji kabli.

Taśma samowulkanizująca: Szybka i niezawodna naprawa w każdych warunkach

Taśma samowulkanizująca to materiał, który powinien znaleźć się w skrzynce każdego majsterkowicza. Jest to elastyczna taśma gumowa, która po naciągnięciu i owinięciu wokół połączenia, zaczyna się z nią trwale łączyć, tworząc jednolitą, gumową i wodoodporną warstwę. Jest niezwykle przydatna do szybkich, awaryjnych napraw uszkodzonej izolacji kabli, a także jako dodatkowe zabezpieczenie połączeń w miejscach narażonych na wilgoć. Jej zaletą jest szybkość aplikacji i wysoka niezawodność, nawet w trudnych warunkach.

Wybór i układanie kabli ziemnych (YKY) – o czym pamiętać, by spać spokojnie?

Układając instalację elektryczną w ziemi, nie można używać zwykłych przewodów. Konieczne jest zastosowanie specjalnych kabli przeznaczonych do układania pod ziemią, takich jak popularne kable typu YKY. Są one znacznie bardziej odporne na uszkodzenia mechaniczne i wilgoć. Jednak nawet najlepszy kabel potrzebuje dodatkowej ochrony. Dlatego zaleca się układanie go w rurach osłonowych, czyli tzw. peszlach. Peszle chronią kabel przed kamieniami, korzeniami i innymi ostrymi przedmiotami, które mogą znajdować się w ziemi. Pamiętaj również o prawidłowej głębokości układania kabla (zwykle minimum 60-80 cm), podsypce piaskowej chroniącej kabel od spodu i góry oraz o ułożeniu taśmy ostrzegawczej nad kablem, która poinformuje przyszłych kopiących o znajdującej się pod ziemią instalacji.

Wilgotne pomieszczenia w domu: Jak chronić instalację w łazience, kuchni i piwnicy?

Wilgotne pomieszczenia w domu, takie jak łazienka, kuchnia czy piwnica, stawiają przed instalacją elektryczną specyficzne wyzwania. Tutaj kluczowe jest nie tylko zabezpieczenie przed wodą, ale także dostosowanie się do obowiązujących norm i przepisów, które mają na celu zapewnienie maksymalnego bezpieczeństwa użytkownikom.

Strefy ochronne w łazience – co mówią przepisy o montażu gniazdek i oświetlenia?

Łazienka jest podzielona na strefy ochronne, które określają, jakie urządzenia i osprzęt można w nich montować, ze względu na stopień narażenia na wodę. Zrozumienie tych stref jest kluczowe dla bezpieczeństwa:

• Strefa 0: Wnętrze wanny lub brodzika. Dopuszczalne są tylko urządzenia o bardzo niskim napięciu (SELV do 12V) i specjalnie przeznaczone do tego celu.
• Strefa 1: Pionowa przestrzeń nad wanną lub brodzikiem do wysokości 2,25 m. Wymagane są urządzenia o stopniu ochrony co najmniej IPX4, zasilane napięciem SELV.
• Strefa 2: Obszar 60 cm od krawędzi wanny lub prysznica i do wysokości 2,25 m. Wymagane są urządzenia o stopniu ochrony co najmniej IPX4.
• Strefa 3: Obszar poza strefą 2. Zazwyczaj wystarczający jest stopień ochrony IPX1, ale zaleca się stosowanie IPX4 dla większego bezpieczeństwa.

Niezależnie od strefy, wszystkie połączenia elektryczne powinny być wykonane w sposób zapewniający szczelność i bezpieczeństwo.

Gniazdka i łączniki bryzgoszczelne (IP44) – niezbędny standard w nowoczesnej łazience

W łazienkach, a także w kuchniach i innych pomieszczeniach, gdzie istnieje ryzyko zachlapania, standardem stają się gniazdka i łączniki o stopniu ochrony co najmniej IP44. Oznacza to, że są one odporne na bryzgi wody padające pod dowolnym kątem. Zazwyczaj wyposażone są w specjalne klapki lub uszczelki, które chronią styki przed wilgocią. Stosowanie takiego osprzętu jest absolutnym minimum, jeśli chcemy zapewnić bezpieczeństwo użytkownikom i uniknąć problemów z instalacją w wilgotnych warunkach.

Piwnica i garaż: Jak prowadzić przewody, by uniknąć problemów z wilgocią od podłoża?

Piwnice i garaże to miejsca, gdzie wilgoć często pochodzi od gruntu. Aby temu zaradzić, najlepiej jest unikać prowadzenia instalacji elektrycznej bezpośrednio w ścianach, jeśli są one narażone na zawilgocenie. Zamiast tego, warto rozważyć instalację natynkową, gdzie przewody są poprowadzone w specjalnych listwach lub rurkach. Jeśli konieczne jest umieszczenie gniazdek lub punktów oświetleniowych w pobliżu podłogi, należy bezwzględnie stosować osprzęt o podwyższonym stopniu ochrony IP (minimum IP44, a w miejscach szczególnie narażonych nawet IP65). Dodatkowe zabezpieczenie w postaci rur osłonowych dla kabli również jest wskazane. Pamiętajmy, że kondensacja pary wodnej na zimnych powierzchniach również może stanowić problem, dlatego warto zadbać o dobrą wentylację pomieszczeń.

Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy zabezpieczaniu kabli

Nawet najlepsze materiały i rozwiązania mogą okazać się nieskuteczne, jeśli popełnimy podstawowe błędy podczas montażu. Jako osoba, która widziała już wiele, mogę z całą pewnością stwierdzić, że niektóre pomyłki powtarzają się notorycznie i prowadzą do poważnych konsekwencji. Oto lista najczęstszych błędów, których należy unikać za wszelką cenę.

Błąd #1: Ignorowanie klasy IP i kupowanie "na oko"

To chyba najczęstszy i najbardziej niebezpieczny błąd. Ludzie często kupują osprzęt elektryczny, kierując się wyglądem lub ceną, kompletnie ignorując lub niezrozumiejąc oznaczenia stopnia ochrony IP. W efekcie instalacja w ogrodzie, która jest narażona na deszcz, zostaje wyposażona w gniazdka IP20, a w łazience używa się zwykłych łączników. Pamiętajmy, że klasa IP to nie chwyt marketingowy, ale gwarancja bezpieczeństwa. Dobieranie produktów "na oko", bez uwzględnienia warunków pracy, to proszenie się o kłopoty.

Błąd #2: Niestaranne zamykanie puszek i muf – droga na skróty, która się mści

Nawet najlepsza puszka hermetyczna czy mufa żelowa nie spełni swojej roli, jeśli nie zostanie poprawnie zamknięta. Widziałem już przypadki, gdzie śruby mocujące pokrywę puszki były niedokręcone, uszczelka była źle ułożona lub po prostu zapomniano o jej zamontowaniu. Podobnie w przypadku muf niedokładne zalanie żelem czy nieszczelne zamknięcie obudowy to gwarancja, że woda prędzej czy później dostanie się do połączenia. Pośpiech i niedbalstwo na tym etapie to prosta droga do awarii i zagrożenia bezpieczeństwa.

Przeczytaj również: Bezpieczne strefy prowadzenia przewodów - uniknij błędów

Błąd #3: Układanie połączeń bezpośrednio na ziemi lub w zagłębieniach terenu

Kolejny błąd, który często popełniają osoby wykonujące instalacje zewnętrzne. Zamiast umieścić połączenia kablowe w odpowiednich puszkach hermetycznych lub mufach, układa się je bezpośrednio na ziemi, często w zagłębieniach, gdzie naturalnie zbiera się woda. Nawet jeśli użyjemy kabli o podwyższonej odporności, takie rozwiązanie jest skrajnie niebezpieczne. Połączenia są narażone nie tylko na stały kontakt z wilgocią, ale także na uszkodzenia mechaniczne spowodowane przez zwierzęta, narzędzia ogrodnicze czy nawet ruch pieszych. To absolutnie niedopuszczalne.

DIY czy fachowiec? Kiedy można działać samemu, a kiedy trzeba wezwać elektryka

To jedno z najważniejszych pytań, jakie zadaje sobie każda osoba planująca prace przy instalacji elektrycznej. Bezpieczeństwo jest tutaj absolutnym priorytetem, dlatego jasno trzeba rozgraniczyć, kiedy możemy podjąć się zadania samodzielnie, a kiedy absolutnie konieczna jest pomoc wykwalifikowanego elektryka z uprawnieniami. Nie warto ryzykować, bo konsekwencje błędów mogą być tragiczne.

Samodzielnie możemy podejmować się prostych czynności, pod warunkiem posiadania podstawowej wiedzy i zachowania wszelkich środków ostrożności. Do takich prac zalicza się na przykład wymiana uszkodzonego gniazdka lub łącznika na nowy, o identycznych parametrach i odpowiednim stopniu ochrony IP, po wcześniejszym całkowitym odłączeniu zasilania w obwodzie. Drobne naprawy, takie jak wymiana uszczelki w puszce hermetycznej, również mieszczą się w tej kategorii. Zawsze jednak, jeśli mamy jakiekolwiek wątpliwości, lepiej zrezygnować z samodzielnych działań.

Z drugiej strony, istnieje szereg sytuacji, w których interwencja elektryka jest nie tylko zalecana, ale wręcz obowiązkowa. Należą do nich:

• Nowe instalacje elektryczne lub znaczące modyfikacje istniejących: Rozbudowa instalacji, dodawanie nowych obwodów, zmiana sposobu prowadzenia przewodów to zadania wymagające wiedzy i doświadczenia.
• Prace związane z głównymi obwodami zasilającymi: Podłączanie do sieci, praca przy rozdzielniach, wymiana zabezpieczeń to obszary, gdzie błąd może mieć katastrofalne skutki.
• Instalacje podziemne: Układanie kabli w ziemi, zwłaszcza w miejscach narażonych na duże obciążenia mechaniczne lub wilgoć, wymaga specjalistycznej wiedzy i sprzętu.
• Wszelkie prace, co do których samodzielny wykonawca nie ma 100% pewności: Jeśli czujesz, że zadanie przekracza Twoje kompetencje, nie wahaj się wezwać fachowca. Lepiej zapłacić za jego usługi niż narazić siebie i innych na niebezpieczeństwo.
• Wymogi prawne i gwarancyjne: Wiele prac instalacyjnych wymaga wykonania przez osobę z odpowiednimi uprawnieniami, aby instalacja była zgodna z przepisami i aby można było skorzystać z gwarancji na materiały.

Pamiętaj, że oszczędność na fachowcu może okazać się w dłuższej perspektywie znacznie droższa, a nawet niebezpieczna. Bezpieczeństwo Twoje i Twoich bliskich jest najważniejsze.
