Jak rozprowadzić kable antenowe - Bez błędów, z idealnym sygnałem

Planowanie i wykonanie instalacji antenowej w domu jednorodzinnym powinno odbywać się na wczesnym etapie budowy, najlepiej przed położeniem tynków. Kluczowe jest stworzenie schematu instalacji, uwzględniającego lokalizację gniazdek RTV/SAT we wszystkich potencjalnie potrzebnych pomieszczeniach.

Najbardziej zalecaną i przyszłościową metodą jest wykonanie instalacji w tzw. topologii gwiazdy. Polega ona na poprowadzeniu oddzielnego przewodu koncentrycznego od każdego gniazdka antenowego do jednego centralnego punktu (np. na strychu lub w szafce teletechnicznej), gdzie montuje się multiswitch. Urządzenie to sumuje sygnały z anteny naziemnej DVB-T2 i satelitarnej, a następnie dystrybuuje je niezależnie do poszczególnych gniazd. Taka struktura gwarantuje stabilność działania awaria jednego gniazda nie wpływa na resztę instalacji.

Do budowy instalacji należy używać wysokiej jakości kabli koncentrycznych o impedancji 75 omów i niskim tłumieniu, np. popularnych w Polsce modeli typu RG-6 lub Triset-113. Jest to szczególnie ważne, gdy kable mają być prowadzone pod tynkiem. Przewody można układać w specjalnych rurkach osłonowych (peszlach), co ułatwia ich ewentualną wymianę w przyszłości. Kable należy prowadzić tak, by unikać ostrych zagięć, które mogą uszkodzić przewód i zaburzyć impedancję, powodując pogorszenie jakości sygnału.

Podstawowe elementy instalacji, oprócz kabli, to: antena DVB-T2, antena satelitarna z konwerterem (np. Quatro do współpracy z multiswitchem), multiswitch, wzmacniacz (jeśli sygnał jest słaby), zwrotnica antenowa oraz gniazda końcowe RTV/SAT. Błędy, takie jak użycie niskiej jakości kabli, nieprawidłowe zarobienie złączek typu "F" czy zły dobór komponentów, mogą prowadzić do znaczących zakłóceń i problemów z odbiorem.

Dlaczego przemyślane rozprowadzenie kabli antenowych to fundament domowego centrum rozrywki?

Zastanawialiście się kiedyś, dlaczego tak wielu ludzi narzeka na jakość sygnału telewizyjnego, mimo posiadania nowoczesnego telewizora? Często odpowiedź tkwi nie w sprzęcie, ale w samej instalacji antenowej. Starannie zaplanowane i wykonane okablowanie to nie tylko kwestia estetyki, choć brak plątaniny kabli na wierzchu jest niewątpliwie dużym plusem. Przede wszystkim jest to fundament stabilnego i czystego sygnału telewizji naziemnej (DVB-T2) oraz satelitarnej (SAT). Prowizoryczne rozwiązania, jak rozgałęźniki podłączane szeregowo czy luźno puszczone przewody, niemal gwarantują frustrację w postaci "śnieżenia", zanikających kanałów i ciągłych problemów z odbiorem. Dobra instalacja to inwestycja, która procentuje przez lata, zapewniając komfort i elastyczność w rozmieszczeniu sprzętu RTV w całym domu. Pozwala na podłączenie telewizora tam, gdzie jest potrzebny, bez kompromisów.

Koniec z kablami na wierzchu: Jak zaplanować estetyczną i funkcjonalną instalację RTV/SAT?

Kluczem do sukcesu jest planowanie na samym początku. Jeśli budujecie dom lub planujecie generalny remont, to najlepszy moment, aby pomyśleć o okablowaniu antenowym. Możliwość ukrycia przewodów pod tynkiem, w podłogach czy sufitach pozwala na stworzenie estetycznego i nowoczesnego wnętrza. Ale to nie wszystko. Przemyślany projekt, uwzględniający rozmieszczenie wszystkich planowanych gniazdek RTV/SAT, zapewnia funkcjonalność na lata. Daje nam to swobodę w aranżacji wnętrz i przyszłej rozbudowie systemu. Możemy łatwo dodać nowe punkty odbioru sygnału, gdy zajdzie taka potrzeba, bez konieczności kucia ścian.

Jeden błąd, wiele problemów: Czym grozi prowizoryczne prowadzenie przewodów?

Chaotyczne i nieprzemyślane prowadzenie kabli antenowych to prosta droga do problemów. Przede wszystkim estetyka cierpi najbardziej widoczne, plączące się przewody szpecą każde wnętrze. Ale to dopiero początek. Takie rozwiązania często prowadzą do zakłóceń sygnału, co skutkuje słabą jakością obrazu, a nawet całkowitym brakiem odbioru. Diagnostyka usterek staje się koszmarem, a próby rozbudowy systemu mogą być niemożliwe bez poważnych ingerencji w strukturę budynku. W skrajnych przypadkach, nieprawidłowo zabezpieczone kable mogą stanowić nawet zagrożenie bezpieczeństwa, na przykład podczas wiercenia w ścianach.

Zanim zaczniesz wiercić: Kluczowe decyzje i niezbędne komponenty instalacji

Zanim chwycimy za wiertarkę i zaczniemy kuć ściany, musimy podjąć kilka kluczowych decyzji projektowych. To właśnie one zadecydują o jakości, stabilności i przyszłościowej wartości naszej instalacji antenowej. Wybór odpowiednich komponentów jest równie ważny, jak sam proces montażu. Oszczędzanie na jakości poszczególnych elementów może przynieść więcej szkody niż pożytku, prowadząc do problemów z sygnałem, które trudno będzie naprawić.

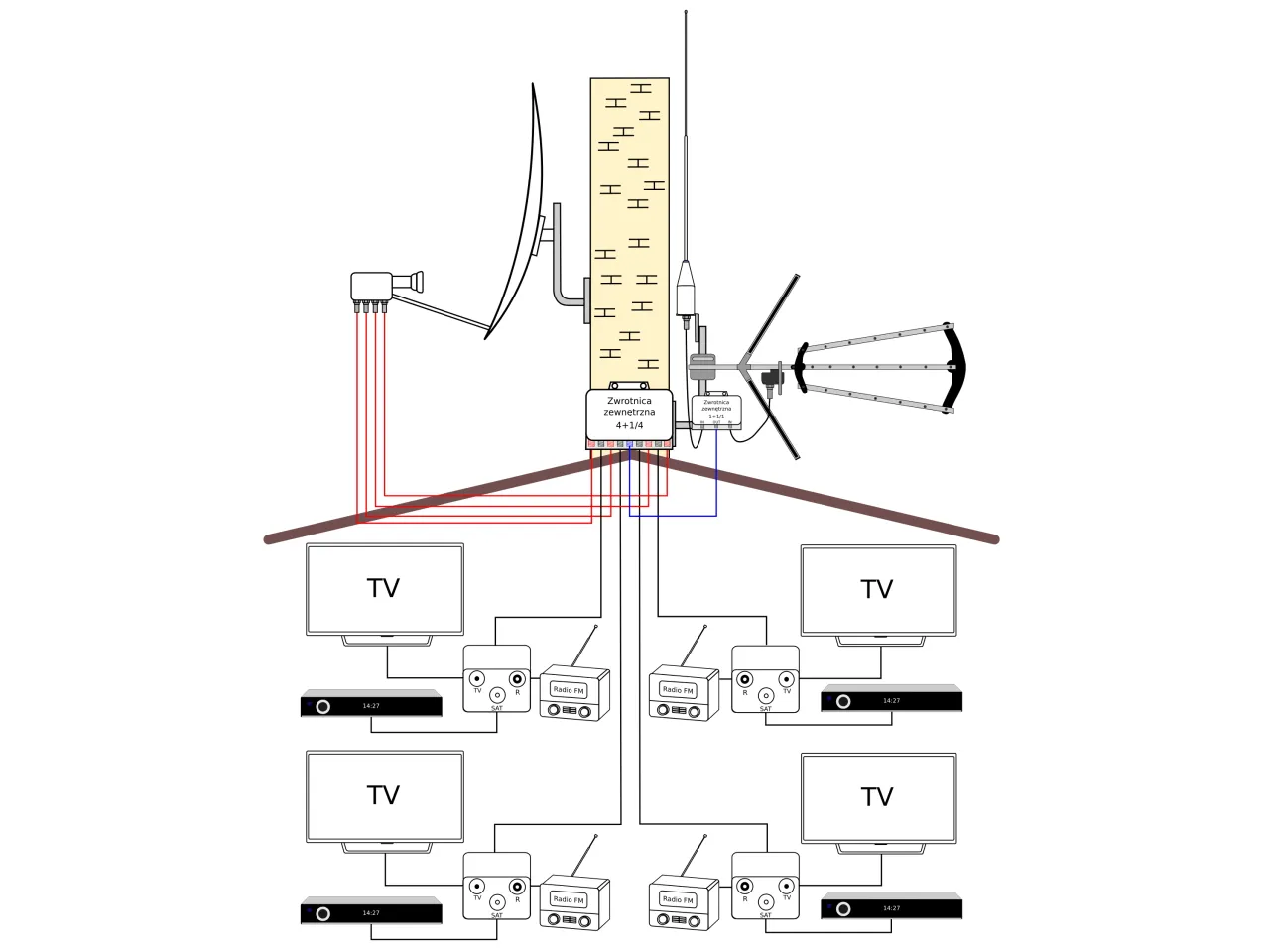

Topologia gwiazdy – dlaczego to złoty standard w nowoczesnym domu?

W świecie instalacji antenowych, topologia gwiazdy to rozwiązanie, które zdobyło miano złotego standardu i nie bez powodu. Wyobraźmy sobie to tak: od każdego planowanego gniazdka antenowego w domu prowadzimy oddzielny, dedykowany przewód koncentryczny. Wszystkie te przewody zbiegają się w jednym, centralnym punkcie, zazwyczaj w dyskretnym miejscu, jak skrzynka teletechniczna, strych czy piwnica. Tam właśnie znajduje się serce instalacji multiswitch. Główną zaletą takiej konfiguracji jest jej niezawodność. Awaria jednego kabla lub gniazdka w jednym pomieszczeniu nie wpływa w żaden sposób na działanie pozostałych punktów odbioru. To ogromna wygoda, która ułatwia diagnostykę i minimalizuje ryzyko całkowitego braku sygnału. Co więcej, topologia gwiazdy jest rozwiązaniem niezwykle elastycznym i przyszłościowym, przygotowanym na ewentualne zmiany i rozbudowę systemu.

Jaki kabel antenowy wybrać, by nie żałować? Przewodnik po oznaczeniach RG-6, Triset i impedancji 75 Ω

Wybór odpowiedniego kabla antenowego to jedna z tych decyzji, które mogą mieć fundamentalne znaczenie dla jakości odbieranego sygnału. Na rynku znajdziemy wiele rodzajów przewodów, ale kluczowe są dwa parametry: impedancja 75 omów (Ω) oraz jak najniższe tłumienie. Impedancja 75 Ω jest standardem dla sygnałów telewizyjnych i satelitarnych; jej zachowanie jest kluczowe dla prawidłowego transferu sygnału. Tłumienie natomiast określa, jak dużo sygnału tracimy na każdym metrze kabla im niższe, tym lepiej, szczególnie przy dłuższych trasach. W Polsce popularne i sprawdzone są kable typu RG-6 oraz Triset-113. Oba modele charakteryzują się dobrą jakością wykonania, odpowiednią impedancją i stosunkowo niskim tłumieniem, co czyni je idealnym wyborem do instalacji podtynkowych. Pamiętajmy, że oszczędzanie na kablu to często pozorna oszczędność tani, niskiej jakości przewód może skutecznie zepsuć odbiór nawet najlepszej anteny.

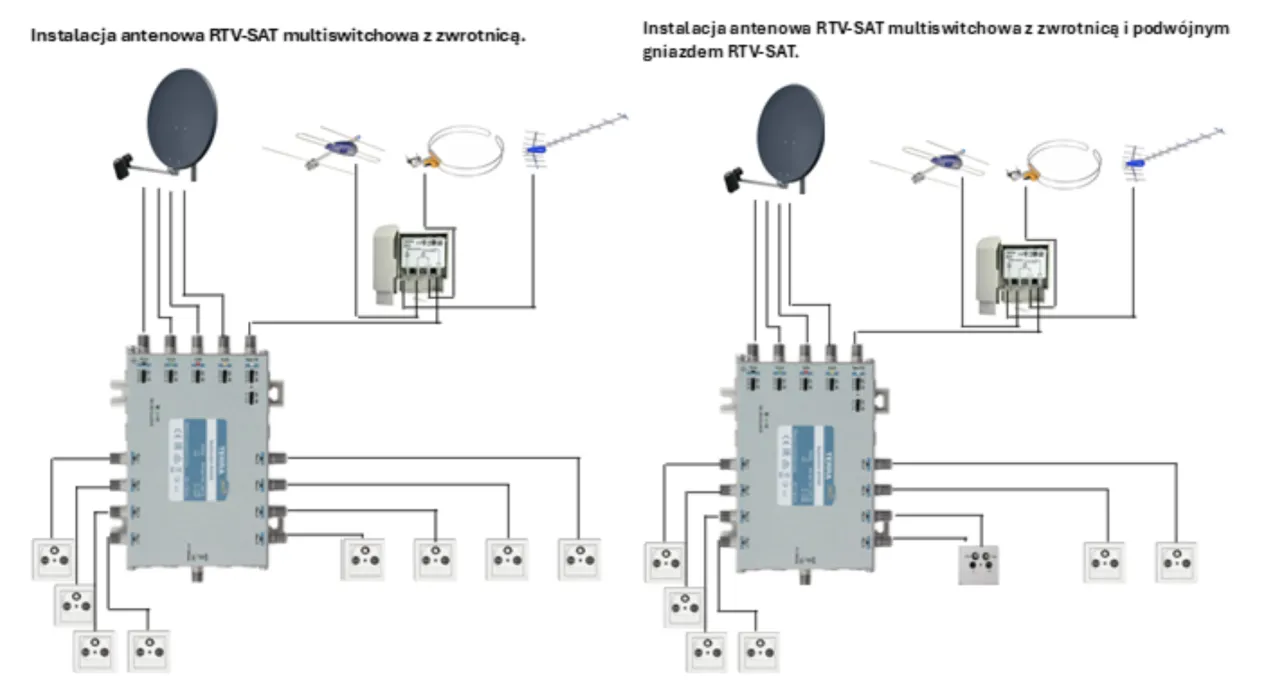

Sercu instalacji, czyli co to jest multiswitch i czy na pewno go potrzebujesz?

Multiswitch to urządzenie, które można nazwać mózgiem nowoczesnej instalacji antenowej, szczególnie tej łączącej telewizję naziemną i satelitarną. Jego głównym zadaniem jest zsumowanie sygnałów pochodzących z różnych źródeł anteny naziemnej DVB-T2 oraz jednej lub kilku anten satelitarnych a następnie dystrybucja tych sygnałów do poszczególnych gniazdek w domu. W przeciwieństwie do prostych rozgałęźników, multiswitch zapewnia niezależny dostęp do każdego z pasm (naziemnego i satelitarnego) w każdym punkcie odbioru. Jest on absolutnie niezbędny, jeśli planujemy odbierać telewizję satelitarną na więcej niż jednym telewizorze lub gdy chcemy mieć możliwość niezależnego wyboru programów satelitarnych w różnych pomieszczeniach. Jeśli jednak interesuje nas tylko telewizja naziemna i mamy tylko jedno gniazdko, prostszy rozgałęźnik może wystarczyć. Jednak dla pełnej funkcjonalności, zwłaszcza z SAT, multiswitch jest kluczowy.

Lista zakupów dla instalatora-amatora: Od złączek "F" po gniazda końcowe

Aby zbudować solidną i funkcjonalną instalację antenową, potrzebujemy kilku kluczowych elementów. Oto lista zakupów, która pomoże Wam przygotować się do pracy:

• Antena DVB-T2 (naziemna): Odpowiedzialna za odbiór darmowych kanałów cyfrowej telewizji naziemnej.
• Antena satelitarna z konwerterem: Najlepiej typu Quatro, jeśli planujemy współpracę z multiswitchem, do odbioru kanałów z satelity.
• Multiswitch: Kluczowy element dystrybucji sygnału, dobrany do liczby wejść SAT i planowanej liczby wyjść na gniazdka.
• Wzmacniacz sygnału: Może być potrzebny, jeśli sygnał z anteny jest słaby lub trasy kablowe są bardzo długie.

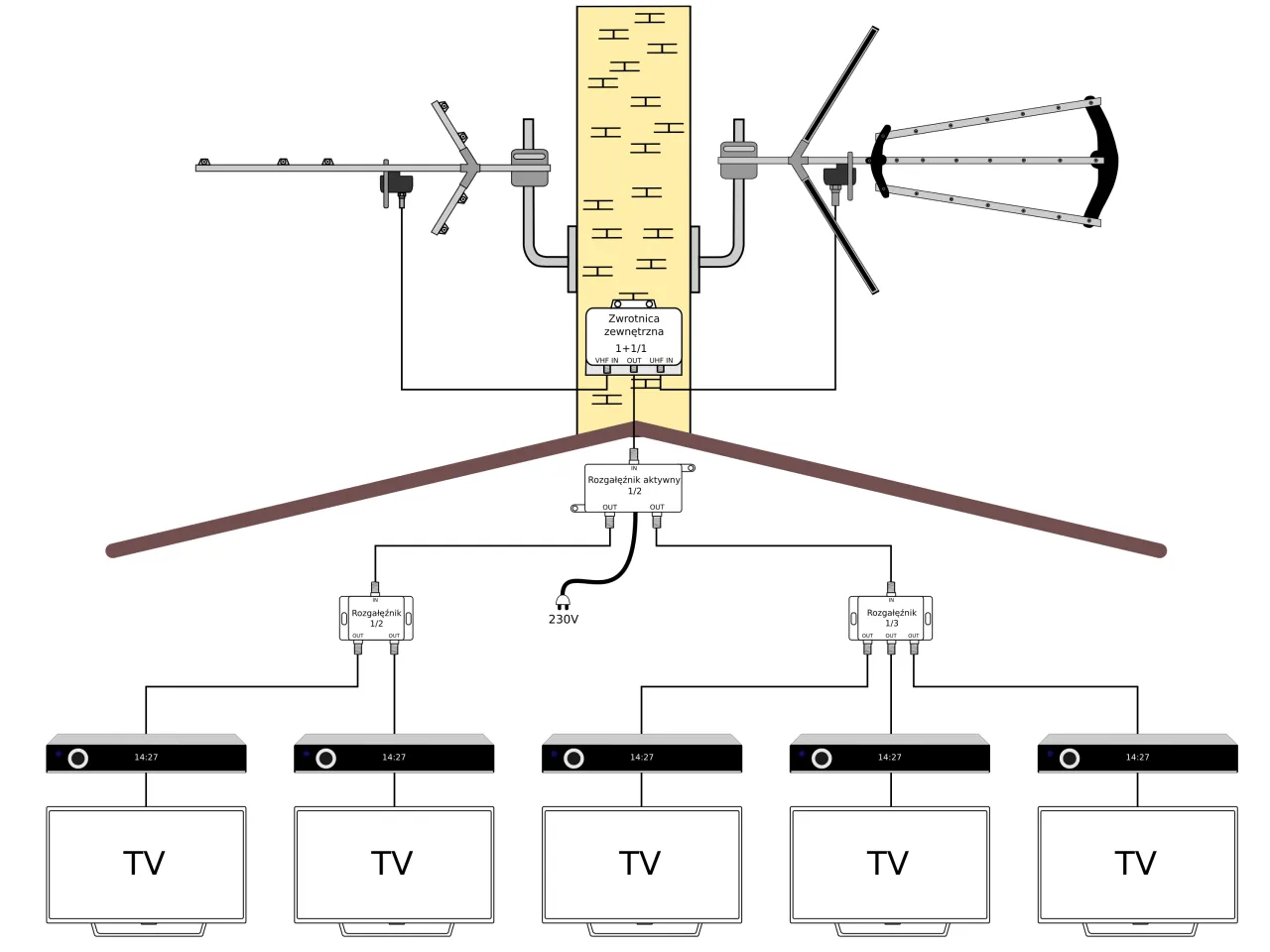

• Zwrotnica antenowa: Czasami stosowana do sumowania sygnałów z różnych anten przed podłączeniem do multiswitcha.
• Wysokiej jakości kable koncentryczne: Najlepiej typu RG-6 lub Triset-113, o impedancji 75 Ohm.
• Gniazda końcowe RTV/SAT: Mogą być pojedyncze lub podwójne, w zależności od potrzeb.
• Złączki typu "F": Kompresyjne lub nakręcane, dopasowane do średnicy kabla.
• Peszle (rurki osłonowe): Chronią kable i ułatwiają ich wymianę.
• Opaski kablowe, uchwyty, kołki montażowe: Do mocowania i porządkowania przewodów.
• Narzędzia: Ściągacz izolacji do kabli, zaciskarka do złączek F, a opcjonalnie także miernik sygnału do precyzyjnych pomiarów.

Projekt "Domowa Sieć TV" krok po kroku: Od schematu do realizacji

Teraz, gdy znamy już podstawowe komponenty i zasady, czas przejść do konkretnego planowania. Stworzenie precyzyjnego projektu instalacji antenowej to gwarancja, że unikniemy wielu problemów na późniejszym etapie i zapewnimy sobie komfortowe użytkowanie systemu przez długie lata. Pomyślmy o tym jak o budowaniu fundamentów pod przyszłe centrum domowej rozrywki.

Krok 1: Stwórz mapę gniazdek – gdzie telewizor będzie potrzebny dziś, a gdzie za 5 lat?

Pierwszym i najważniejszym krokiem jest dokładne zaplanowanie, gdzie w naszym domu będą znajdować się punkty odbioru sygnału RTV/SAT. Nie ograniczajmy się tylko do salonu i sypialni. Pomyślmy o kuchni, gabinecie, pokoju dziecka, a nawet o tarasie czy altanie ogrodowej, jeśli planujemy tam umieścić telewizor. Ważne jest, aby myśleć perspektywicznie gdzie może pojawić się telewizor za kilka lat? Lepiej zainstalować kilka dodatkowych gniazdek "na zapas" niż później żałować i kopać ściany. Jak wspomniano wcześniej, najlepszy moment na takie planowanie to etap budowy domu, jeszcze przed położeniem tynków. Wtedy mamy największą swobodę w wyznaczaniu tras kablowych.

Krok 2: Wyznacz centralny punkt dystrybucji sygnału (skrzynka teletechniczna)

Gdy już wiemy, gdzie będą znajdować się nasze gniazdka, musimy wybrać centralne miejsce dla całej infrastruktury. To właśnie tam, w jednym punkcie, zbiegną się wszystkie kable z anten i poprowadzą do poszczególnych pomieszczeń. Idealnym miejscem na taką "centralę" jest skrzynka teletechniczna. Może to być również strych, piwnica, garaż, pomieszczenie gospodarcze lub specjalnie wydzielona wnęka w ścianie. Kluczowe jest, aby miejsce to było łatwo dostępne, ale jednocześnie dyskretne. To tutaj zamontujemy nasz multiswitch, ewentualny wzmacniacz sygnału czy zwrotnicę antenową. Pamiętajmy, że z tego punktu będą wychodzić wszystkie kable do poszczególnych gniazdek, więc musi być on odpowiednio skomunikowany z resztą domu.

Krok 3: Wybór trasy dla kabli – jak unikać zakłóceń od instalacji elektrycznej?

Prowadzenie kabli antenowych wymaga pewnej rozwagi, aby zapewnić jakość sygnału i estetykę. Przede wszystkim, unikajmy ostrych zagięć kabla. Każde takie zgięcie może uszkodzić wewnętrzną strukturę przewodu, zaburzyć jego impedancję i prowadzić do pogorszenia jakości obrazu. Starajmy się zachować jak najłagodniejsze łuki. Drugą, niezwykle ważną zasadą jest unikanie prowadzenia kabli antenowych równolegle do instalacji elektrycznej. Kable elektryczne generują pole elektromagnetyczne, które może zakłócać sygnał telewizyjny i satelitarny. Jeśli musimy przeprowadzić kable w pobliżu siebie, najlepiej, aby krzyżowały się one pod kątem prostym. Zachowanie odpowiedniego dystansu lub stosowanie ekranowanych peszli może dodatkowo zminimalizować ryzyko zakłóceń.

Dwie drogi do celu: Ukrycie kabli w nowym i zamieszkałym domu

Niezależnie od tego, czy budujemy dom od podstaw, czy też remontujemy istniejący budynek, mamy możliwość estetycznego ukrycia kabli antenowych. Wybór metody zależy od etapu prac i naszych możliwości ingerencji w strukturę budynku.

Metoda dla budujących: Prowadzenie kabli pod tynkiem i w wylewkach – najlepsze praktyki

Dla osób budujących dom, najlepszym rozwiązaniem jest prowadzenie kabli antenowych bezpośrednio pod tynkiem lub w warstwie wylewek podłogowych. Jest to metoda najbardziej estetyczna i najtrwalsza. Kable ukryte w ścianach i podłogach są niewidoczne i chronione przed uszkodzeniami mechanicznymi. Warto przy tym zastosować peszle czyli specjalne rurki osłonowe. Dzięki nim, nawet jeśli w przyszłości będziemy chcieli wymienić kabel na nowszy model lub dołożyć dodatkowy przewód, nie będziemy musieli kuć ścian. Po prostu przepchniemy nowy kabel przez istniejący peszel.

Czy peszel to konieczność? Zalety i wady rurek osłonowych

Peszle, czyli elastyczne rurki osłonowe, są bardzo często rekomendowane przy instalacjach podtynkowych. Ich główną zaletą jest to, że stanowią dodatkową warstwę ochronną dla kabla antenowego, chroniąc go przed uszkodzeniem podczas montażu i eksploatacji. Co ważniejsze, umożliwiają one łatwą wymianę lub dołożenie kolejnego przewodu w przyszłości, bez konieczności kucia ścian. To ogromna wygoda i oszczędność czasu oraz pieniędzy w dłuższej perspektywie. Jedyną "wadą" peszli może być niewielki dodatkowy koszt materiałów i konieczność zapewnienia nieco więcej przestrzeni w bruzdach ściennych. Jednak w mojej ocenie, korzyści płynące z ich zastosowania zdecydowanie przeważają nad ewentualnymi niedogodnościami, szczególnie gdy myślimy o przyszłości instalacji.

Metoda dla remontujących: Jak estetycznie ukryć przewody za pomocą listew przypodłogowych i maskownic?

Jeśli nie budujemy domu, a jedynie remontujemy istniejący, kucie ścian może być zbyt inwazyjne lub po prostu niemożliwe. Na szczęście istnieją alternatywne metody estetycznego ukrycia kabli. Jednym z najpopularniejszych rozwiązań są listwy przypodłogowe z kanałami na kable. Pozwalają one na ukrycie przewodów wzdłuż ścian, niemal niewidocznie. Alternatywnie możemy zastosować specjalne maskownice ścienne lub kanały kablowe, które montuje się na powierzchni ściany, a następnie można je pomalować w kolorze ścian, aby stały się niemal niewidoczne. Choć te metody nie są tak "niewidoczne" jak kable podtynkowe, pozwalają na uzyskanie bardzo estetycznego efektu bez konieczności przeprowadzania gruntownych prac remontowych.

Najczęstsze pułapki i jak ich unikać – 5 błędów, które zrujnują Twój sygnał

Nawet najlepiej zaplanowana instalacja może zawieść, jeśli popełnimy podstawowe błędy podczas jej wykonania. Oto pięć najczęstszych pułapek, które mogą skutecznie zrujnować jakość sygnału antenowego, oraz wskazówki, jak ich unikać.

Błąd #1: Zbyt ostre zaginanie kabla – niewidoczny wróg jakości obrazu

Kable antenowe, podobnie jak inne przewody, mają swoje granice giętkości. Zbyt ostre zaginanie kabla koncentrycznego może spowodować uszkodzenie jego wewnętrznej struktury przede wszystkim dielektryka (izolacji między żyłą środkową a ekranem) oraz samego ekranu. Prowadzi to do zmiany impedancji kabla, powstawania odbić sygnału i w efekcie do znaczącego pogorszenia jakości obrazu, a nawet całkowitego zaniku sygnału. Zawsze starajcie się zachować jak najłagodniejsze łuki, zgodnie z zaleceniami producenta kabla, zazwyczaj nie mniejsze niż 5-10-krotność średnicy zewnętrznej kabla.

Błąd #2: Niewłaściwe zarabianie złączek typu „F” – jak to zrobić profesjonalnie?

Złączki typu "F" to punkty połączeniowe, które muszą być wykonane nienagannie. Błędy w tym miejscu to jedna z najczęstszych przyczyn problemów z sygnałem. Najczęściej popełniane błędy to: niedokładne ściągnięcie izolacji (pozostawienie fragmentów izolacji na ekranie lub zbyt głębokie nacięcie izolacji, które może uszkodzić żyłę środkową), brak prawidłowego kontaktu ekranu z obudową złączki, lub zbyt długa żyła środkowa wystająca poza złączkę. Wszystkie te niedociągnięcia prowadzą do utraty sygnału, zakłóceń i problemów z odbiorem. Profesjonalne zarobienie złączki wymaga użycia odpowiednich narzędzi: ściągacza izolacji, który precyzyjnie usuwa zewnętrzną izolację i ekran, pozostawiając nienaruszoną izolację dielektryczną, oraz zaciskarki, która pewnie mocuje złączkę do kabla. Według danych Extradom.pl, nieprawidłowo zarobione złączki są jedną z głównych przyczyn problemów z odbiorem.

Błąd #3: Oszczędzanie na jakości kabla – dlaczego tani przewód to pozorna oszczędność?

Rynek oferuje kable antenowe w bardzo zróżnicowanych cenach. Kuszące może być wybranie najtańszej opcji, jednak oszczędzanie na jakości kabla to błąd, który zemści się w przyszłości. Tanie kable często charakteryzują się znacznie wyższym tłumieniem sygnału na jednostkę długości, co oznacza, że sygnał docierający do telewizora będzie znacznie słabszy. Mają również gorszej jakości ekranowanie, co czyni je bardziej podatnymi na zakłócenia zewnętrzne. Dodatkowo, niskiej jakości materiały oznaczają mniejszą odporność na uszkodzenia mechaniczne i warunki atmosferyczne, co skraca żywotność instalacji. W efekcie, zamiast oszczędzić, możemy być zmuszeni do szybkiej wymiany całego okablowania.

Błąd #4: Prowadzenie kabli antenowych równolegle do elektrycznych

Jak już wspominałem, bliskie sąsiedztwo kabli antenowych i elektrycznych to prosta droga do problemów z zakłóceniami. Kable elektryczne, zwłaszcza te zasilające urządzenia o dużym poborze mocy, generują silne pola elektromagnetyczne. Jeśli kabel antenowy biegnie równolegle i w niewielkiej odległości od takiego przewodu, sygnał telewizyjny może ulec zaindukować zakłóceniom. Objawia się to jako "śnieżenie", poziome pasy na ekranie, a nawet okresowe zaniki obrazu. Aby tego uniknąć, należy zachować bezpieczną odległość (minimum kilkanaście centymetrów) lub, jeśli to niemożliwe, krzyżować kable pod kątem prostym, co minimalizuje wzajemne oddziaływanie.

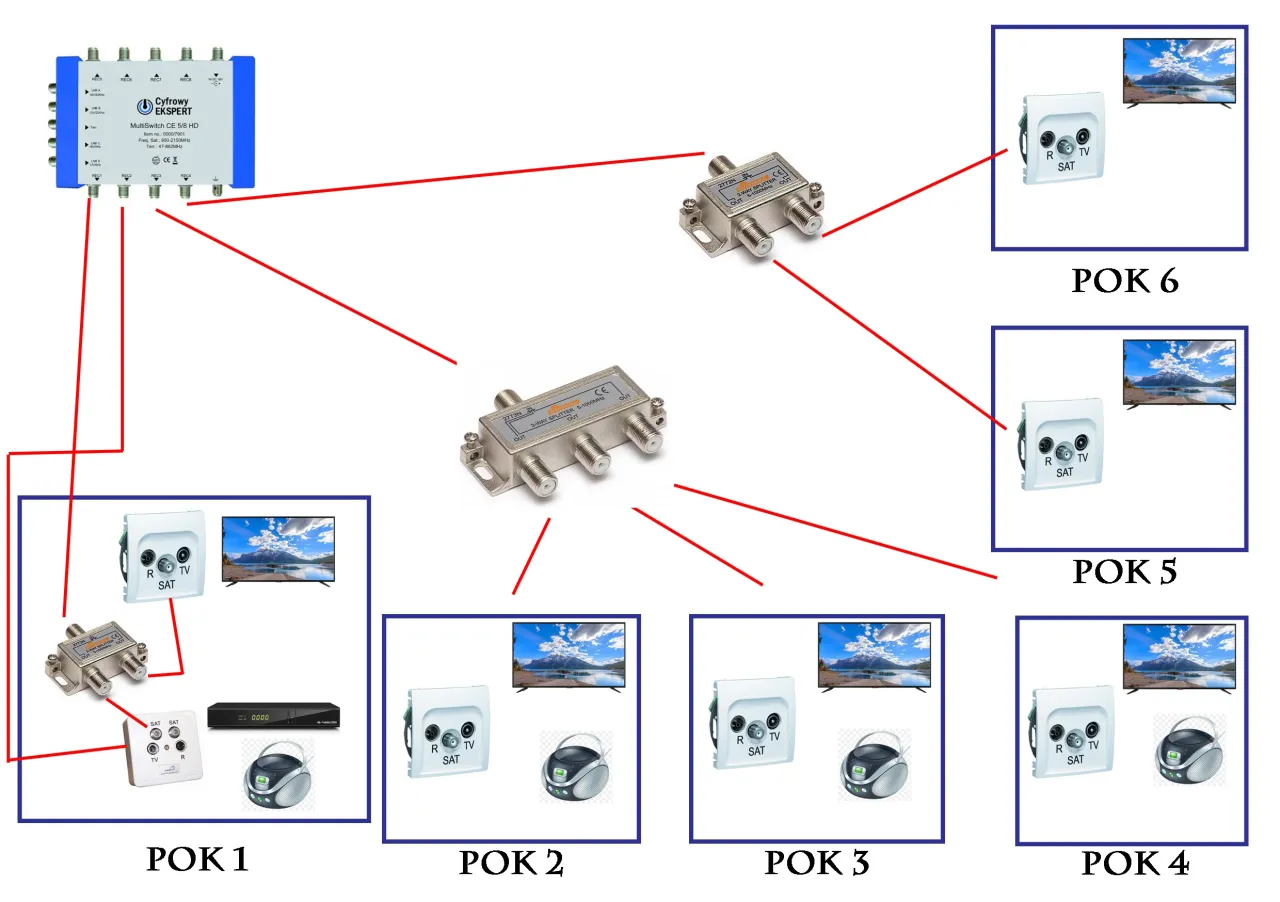

Błąd #5: Stosowanie nieodpowiednich rozgałęźników zamiast multiswitcha

W przypadku instalacji obejmującej tylko telewizję naziemną, prosty rozgałęźnik może być wystarczający. Jednakże, gdy chcemy odbierać telewizję satelitarną i rozdzielić sygnał na kilka telewizorów, stosowanie zwykłego rozgałęźnika zamiast multiswitcha jest poważnym błędem. Rozgałęźnik po prostu dzieli sygnał, osłabiając go na każdym kolejnym wyjściu i nie zapewniając niezależnego dostępu do poszczególnych pasm satelitarnych. Skutkuje to brakiem możliwości odbioru niektórych kanałów, problemami z działaniem dekodera, a często całkowitym brakiem sygnału satelitarnego w poszczególnych pomieszczeniach.

Wielki finał: Podłączanie sprzętu i testowanie instalacji

Po przejściu przez wszystkie etapy planowania i montażu, nadszedł czas na kulminacyjny moment podłączenie sprzętu i sprawdzenie, czy nasza praca przyniosła oczekiwane rezultaty. To właśnie teraz okaże się, czy cała instalacja działa poprawnie i czy sygnał jest stabilny.

Jak prawidłowo podłączyć kable do multiswitcha i gniazd końcowych?

Podłączanie kabli do multiswitcha i gniazd końcowych wymaga precyzji. Najpierw należy podłączyć kable doprowadzające sygnał z anten (naziemnej DVB-T2 i satelitarnej) do odpowiednich wejść na multiswitchu. Następnie, kable wychodzące z wyjść multiswitcha (oznaczonych jako TV, SAT, lub konkretnymi numerami wyjść) prowadzimy do poszczególnych gniazd końcowych RTV/SAT w pomieszczeniach. Kluczowe jest, aby wszystkie złączki typu "F" były prawidłowo zarobione i dokręcone. Warto również oznaczyć poszczególne kable, aby w przyszłości łatwiej zidentyfikować, który kabel prowadzi do którego pomieszczenia.

Pierwsze uruchomienie: Sprawdzanie jakości i siły sygnału w każdym pomieszczeniu

Po podłączeniu wszystkiego, czas na testy. Włączamy telewizory podłączone do każdego z zainstalowanych gniazdek. Następnie, w menu każdego telewizora odnajdujemy sekcję dotyczącą informacji o sygnale. Tam powinniśmy zobaczyć wskaźniki siły i jakości sygnału. Idealnie, jeśli oba wskaźniki są na wysokim poziomie. Sprawdzenie każdego punktu odbioru jest absolutnie kluczowe, aby upewnić się, że cała instalacja działa poprawnie, a sygnał jest stabilny w każdym miejscu, gdzie go potrzebujemy.

Przeczytaj również: Jak podłączyć gniazdka elektryczne - Bezpieczny poradnik DIY

Co zrobić, gdy obraz się "tnie" lub brakuje kanałów? Podstawowa diagnostyka problemów

Jeśli po uruchomieniu okazuje się, że obraz się "tnie", brakuje niektórych kanałów lub jakość sygnału jest niska, nie panikujmy. Większość problemów można rozwiązać poprzez podstawową diagnostykę. Zacznijmy od sprawdzenia wszystkich połączeń upewnijmy się, że wszystkie złączki typu "F" są prawidłowo dokręcone i nie ma żadnych luzów. Następnie, sprawdźmy, czy anteny są prawidłowo ustawione i skierowane na właściwe satelity lub nadajniki naziemne. Upewnijmy się również, że w telewizorze przeprowadziliśmy ponowne strojenie kanałów. Jeśli mamy dostęp do miernika sygnału, możemy nim dokładnie sprawdzić poziom sygnału na poszczególnych odcinkach instalacji. Według danych Extradom.pl, większość problemów wynika z błędów w zarabianiu złączek lub uszkodzeń kabli, dlatego warto zacząć diagnostykę właśnie od tych elementów.
