Podłączenie kilku gniazdek elektrycznych w jednym obwodzie może wydawać się skomplikowane, ale z odpowiednią wiedzą i zachowaniem zasad bezpieczeństwa jest to zadanie wykonalne. Ten praktyczny przewodnik krok po kroku pokaże Ci, jak bezpiecznie i prawidłowo połączyć gniazdka metodą równoległą, która jest jedynym dopuszczalnym rozwiązaniem w domowych instalacjach. Zrozumienie tej metody jest kluczowe dla zapewnienia bezpieczeństwa domowników i prawidłowego funkcjonowania całej instalacji elektrycznej.
Bezpieczne łączenie gniazdek elektrycznych w domowej instalacji
- Zawsze odłącz zasilanie i zweryfikuj brak napięcia przed rozpoczęciem prac.
- W polskich instalacjach stosuje się wyłącznie łączenie równoległe (przelotowe) gniazdek.
- Prawidłowo rozpoznaj i podłącz przewody: L (fazowy), N (neutralny), PE (ochronny).
- Unikaj najczęstszych błędów, takich jak luźne styki czy przeciążanie obwodów.
- W razie wątpliwości zawsze skonsultuj się z wykwalifikowanym elektrykiem.
Planujesz więcej gniazdek? Zacznij od absolutnych podstaw bezpieczeństwa
Prace związane z instalacją elektryczną, nawet te pozornie proste, niosą ze sobą potencjalne ryzyko. Dlatego zanim przystąpisz do jakichkolwiek działań, musisz mieć świadomość, że bezpieczeństwo jest absolutnym priorytetem. Ignorowanie podstawowych zasad może prowadzić do poważnych konsekwencji, w tym do porażenia prądem, pożaru, a nawet śmierci. Pamiętaj, że prawidłowe wykonanie instalacji to nie tylko kwestia wygody, ale przede wszystkim ochrony życia i mienia.
Zanim dotkniesz śrubokręta: złota zasada pracy z prądem
Najważniejszą i nienaruszalną zasadą podczas jakichkolwiek prac przy instalacji elektrycznej jest całkowite odłączenie zasilania w obwodzie, nad którym będziesz pracować. Oznacza to konieczność wyłączenia odpowiedniego bezpiecznika w rozdzielnicy lub, jeśli nie jesteś pewien, głównego wyłącznika prądu. Nigdy nie polegaj na samym wyłączniku światła w pomieszczeniu. Po wyłączeniu zasilania, koniecznie zweryfikuj brak napięcia za pomocą próbnika napięcia. Sprawdź obecność napięcia zarówno w przewodzie fazowym, jak i neutralnym. Ignorowanie tego kroku i praca pod napięciem to prosta droga do tragicznego wypadku.
Niezbędnik instalatora: jakie narzędzia i materiały przygotować?
Aby praca przebiegła sprawnie i bezpiecznie, potrzebujesz odpowiedniego zestawu narzędzi i materiałów. Oto lista podstawowych elementów, które warto mieć pod ręką:
- Próbnik napięcia: Niezbędny do weryfikacji braku napięcia przed rozpoczęciem prac i sprawdzenia poprawności podłączenia po ich zakończeniu.
- Izolowane śrubokręty (krzyżakowy i płaski): Muszą być odpowiednio dopasowane do rozmiaru śrub w gniazdkach i puszkach. Izolacja chroni przed porażeniem.
- Szczypce (tnące, uniwersalne): Przydatne do przycinania przewodów i manipulowania nimi.
- Ściągacz izolacji: Umożliwia precyzyjne i bezpieczne zdjęcie izolacji z końcówek przewodów bez ich uszkadzania.
- Miernik uniwersalny (multimetr): Pozwala na dokładniejsze pomiary, np. napięcia czy ciągłości obwodu.
- Taśma izolacyjna: Do zabezpieczenia połączeń, jeśli zajdzie taka potrzeba (choć w przypadku gniazdek zaleca się stosowanie dedykowanych złączek).
- Puszki instalacyjne: W których osadzone będą gniazdka.
- Przewody elektryczne o odpowiednim przekroju: Zgodne z wymaganiami instalacji (zazwyczaj 2,5 mm² dla obwodów gniazd).
- Same gniazdka: Wybrane zgodnie z potrzebami i estetyką.
Uprawnienia elektryczne: kiedy musisz wezwać fachowca?
Prace przy instalacji elektrycznej wymagają nie tylko odpowiednich narzędzi, ale przede wszystkim wiedzy, doświadczenia i często formalnych uprawnień. Jeśli nie masz pewności co do swoich umiejętności, napotykasz na skomplikowane układy, musisz ingerować w główną rozdzielnicę, lub po prostu nie posiadasz odpowiednich uprawnień (np. kwalifikacji SEP) bezwzględnie wezwij wykwalifikowanego elektryka. Niewłaściwie wykonana instalacja elektryczna to nie tylko ryzyko awarii, ale przede wszystkim śmiertelne zagrożenie dla Ciebie, Twojej rodziny i mienia. Koszt zatrudnienia fachowca jest nieporównywalnie niższy niż potencjalne straty spowodowane błędami.
Połączenie równoległe vs szeregowe: Jedyna słuszna metoda w domowej instalacji
W świecie elektryki istnieje kilka sposobów łączenia elementów, jednak w kontekście domowych instalacji elektrycznych, a w szczególności gniazdek, tylko jedna metoda jest prawidłowa i bezpieczna. Zrozumienie różnicy między nimi jest kluczowe dla poprawnego wykonania instalacji i uniknięcia groźnych błędów.
Dlaczego łączenie równoległe ("gniazdko od gniazdka") to standard w Polsce?
W polskich instalacjach domowych standardem jest stosowanie łączenia równoległego, które często określa się mianem przelotowego lub "gniazdko od gniazdka". Jak podaje LadnyDom.pl, ta metoda polega na tym, że zasilanie jest doprowadzane do zacisków pierwszego gniazdka w obwodzie, a następnie od tych samych zacisków przewody są mostkowane do analogicznych zacisków kolejnego gniazdka. "Według danych LadnyDom.pl, łączenie równoległe zapewnia, że każde gniazdko otrzymuje pełne napięcie sieciowe (230V), a awaria jednego z nich nie wpływa na działanie pozostałych." To rozwiązanie zwiększa bezpieczeństwo i komfort użytkowania, ponieważ każde gniazdko działa niezależnie.
Pułapki łączenia szeregowego: dlaczego jest niebezpieczne i niezgodne z normami?
Łączenie szeregowe, w którym prąd przepływa kolejno przez każde gniazdko, jest metodą absolutnie niedopuszczalną w stałych instalacjach domowych. Jest ono nie tylko niebezpieczne, ale również niezgodne z polskimi normami. Jego główną wadą jest fakt, że awaria lub przerwanie obwodu w jednym gniazdku powoduje natychmiastowe wyłączenie wszystkich kolejnych gniazdek w tym samym obwodzie. Ponadto, na każdym kolejnym gnieździe dochodzi do spadku napięcia, co może skutkować nieprawidłowym działaniem podłączonych urządzeń. Największym zagrożeniem jest jednak ryzyko przeciążenia i przegrzania połączeń, co może doprowadzić do pożaru.
Anatomia gniazdka: Rozpoznaj przewody L, N i PE po kolorach
Prawidłowe podłączenie przewodów do zacisków gniazdka jest kluczowe dla bezpieczeństwa. W polskich instalacjach elektrycznych obowiązuje ścisły standard kolorów przewodów, który należy bezwzględnie przestrzegać:
- L (przewód fazowy): Ma kolor brązowy, czarny lub szary. Jest to przewód "gorący", niosący napięcie.
- N (przewód neutralny/zerowy): Ma kolor niebieski. Jest to przewód powrotny dla prądu.
- PE (przewód ochronny/uziemiający): Ma charakterystyczny żółto-zielony kolor. Służy do ochrony przed porażeniem, odprowadzając ewentualne prądy upływu do ziemi.
W gniazdku z bolcem uziemiającym przyjęło się następujące podłączenie:
- Przewód fazowy (L) podłączamy do zacisku po prawej stronie (patrząc od przodu gniazdka).
- Przewód neutralny (N) podłączamy do zacisku po lewej stronie.
- Przewód ochronny (PE) podłączamy do górnego zacisku, który jest połączony z bolcem uziemiającym.
Pamiętaj, że dokładne oznaczenia zacisków (L, N, PE) znajdują się na każdym gniazdku.
Jak podłączyć kilka gniazdek równolegle? Instrukcja krok po kroku
Poniższa instrukcja przedstawia proces podłączania kilku gniazdek elektrycznych metodą równoległą. Pamiętaj, że jest ona przeznaczona dla osób posiadających podstawową wiedzę z zakresu elektryki. Zawsze zachowaj najwyższą ostrożność i priorytetowo traktuj kwestie bezpieczeństwa. Jeśli masz jakiekolwiek wątpliwości, przerwij pracę i skonsultuj się z fachowcem.
Krok 1: Całkowite odcięcie zasilania i weryfikacja próbnikiem napięcia
To absolutnie kluczowy pierwszy krok. Upewnij się, że zasilanie w obwodzie, nad którym pracujesz, jest całkowicie odłączone. Wyłącz odpowiedni bezpiecznik w rozdzielnicy. Następnie, używając próbnika napięcia, dokładnie sprawdź każdy z przewodów (fazowy, neutralny, ochronny), aby potwierdzić brak napięcia. Dotknij końcówką próbnika każdego przewodu. Dopiero gdy masz 100% pewności, że obwód jest bezpieczny, możesz przejść do kolejnego etapu.

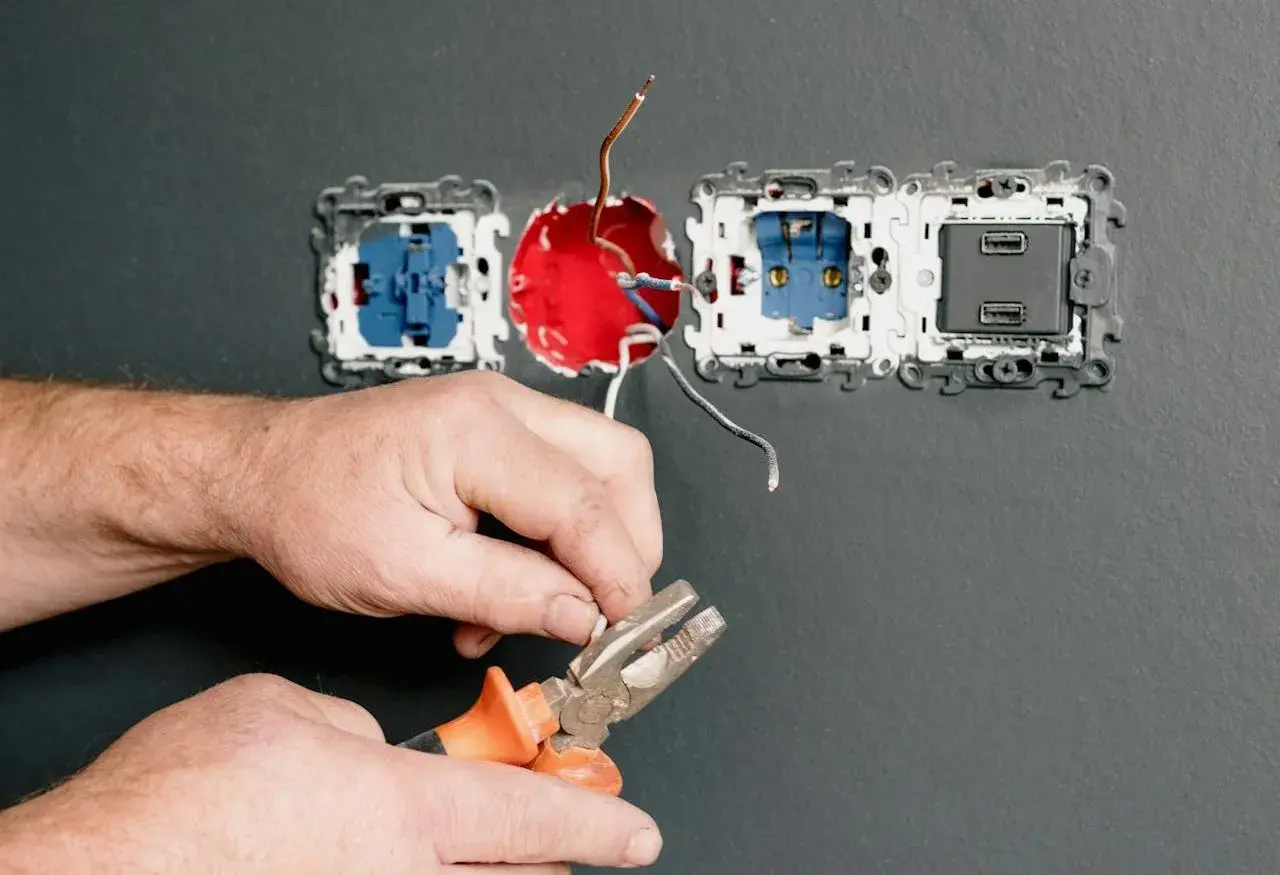

Krok 2: Przygotowanie przewodów w puszce – prawidłowe zdejmowanie izolacji
Przygotuj końcówki przewodów do podłączenia. Użyj ściągacza izolacji, aby precyzyjnie zdjąć około 10-15 mm izolacji z każdego przewodu. Zbyt krótka końcówka może spowodować słaby kontakt, a zbyt długa może narazić miedziany przewodnik na ryzyko zwarcia z innymi elementami lub obudową. Upewnij się, że odsłonięta miedź nie jest uszkodzona ani zdeformowana.
Krok 3: Podłączenie pierwszego gniazda – punkt wyjściowy dla reszty obwodu
Rozpocznij od pierwszego gniazdka w obwodzie. Podłącz przewody zasilające do odpowiednich zacisków gniazdka. Zgodnie ze standardem, przewód fazowy (L, brązowy/czarny/szary) podłącz do zacisku oznaczonego jako "L", przewód neutralny (N, niebieski) do zacisku "N", a przewód ochronny (PE, żółto-zielony) do zacisku oznaczonego symbolem uziemienia (często połączonego z bolcem). Upewnij się, że śruby zaciskowe są solidnie dokręcone, zapewniając pewny i trwały kontakt.
Krok 4: Mostkowanie, czyli połączenie kolejnego gniazda z pierwszym (schemat L-L, N-N, PE-PE)
Ten krok jest sercem połączenia równoległego. Aby połączyć kolejne gniazdko, musisz wykonać "mostek" między pierwszym a drugim gniazdkiem. Oznacza to, że z zacisków L, N i PE pierwszego gniazdka poprowadzisz nowe przewody do odpowiednich zacisków L, N i PE w drugim gnieździe. Podłączając przewód L z pierwszego gniazdka do zacisku L drugiego gniazdka, przewód N do zacisku N, a przewód PE do zacisku PE, tworzysz równoległe połączenie. Każdy zacisk musi być dokładnie dokręcony. Jeśli planujesz podłączyć więcej niż dwa gniazdka, powtarzaj ten proces dla każdego kolejnego gniazdka, łącząc je z poprzednim w ten sam sposób.
Krok 5: Osadzenie gniazdek w puszkach i montaż ramek
Po podłączeniu wszystkich przewodów, ostrożnie osadź gniazdka w puszkach instalacyjnych. Upewnij się, że przewody nie są zgniecione ani przyciśnięte przez ramkę gniazdka lub obudowę puszki. Następnie zamontuj ramki ozdobne i pokrywy gniazdek, dopasowując je do estetyki pomieszczenia.
Krok 6: Ostateczna kontrola i bezpieczne przywrócenie zasilania
Zanim ponownie włączysz zasilanie, przeprowadź dokładną wizualną kontrolę wszystkich połączeń. Sprawdź, czy nie ma żadnych luźnych przewodów, czy wszystkie zaciski są dokręcone, a izolacja jest nienaruszona. Upewnij się, że gniazdka są prawidłowo zamontowane. Po tej kontroli, możesz bezpiecznie włączyć zasilanie w rozdzielnicy. Następnie sprawdź działanie każdego podłączonego gniazdka, na przykład podłączając do nich lampkę kontrolną lub małe urządzenie elektryczne.
Najgroźniejsze błędy przy łączeniu gniazdek i jak ich bezwzględnie unikać
W instalacjach elektrycznych nawet najmniejszy błąd może mieć katastrofalne skutki. Świadomość potencjalnych zagrożeń i wiedza, jak ich unikać, jest równie ważna, jak umiejętność prawidłowego wykonania połączeń. Poniżej przedstawiamy najczęstsze i najbardziej niebezpieczne błędy, których należy bezwzględnie unikać.
Pomyłka, która może zabić: zamiana przewodu fazowego z ochronnym
Jednym z najgroźniejszych błędów jest zamiana miejscami przewodu fazowego (L) z przewodem ochronnym (PE). Powoduje to, że napięcie pojawia się na metalowych obudowach urządzeń, które powinny być bezpiecznie uziemione. W efekcie, dotknięcie takiego urządzenia może doprowadzić do śmiertelnego porażenia prądem. Zawsze dokładnie sprawdzaj kolory przewodów i upewnij się, że przewód żółto-zielony (PE) jest podłączony wyłącznie do zacisku ochronnego gniazdka.
Niewidoczne zagrożenie: luźne styki i ryzyko przegrzania instalacji
Niedokręcone lub luźne zaciski przewodów w gniazdkach to bardzo częsty błąd, który może mieć poważne konsekwencje. W miejscu słabego styku rośnie rezystancja, co prowadzi do nagrzewania się połączenia. To z kolei może skutkować iskrzeniem, uszkodzeniem izolacji, a w skrajnych przypadkach nawet zapłonem materiałów łatwopalnych i pożarem. Zawsze upewnij się, że wszystkie śruby zaciskowe są solidnie dokręcone, zapewniając pewny i trwały kontakt.
Zbyt wiele gniazdek na jednym obwodzie: jak nie doprowadzić do przeciążenia?
Podłączenie zbyt wielu gniazdek do jednego obwodu, zwłaszcza jeśli planujesz zasilać urządzenia o dużej mocy, może prowadzić do jego przeciążenia. Przeciążony obwód może objawiać się częstym wybijaniem bezpiecznika, a w gorszych scenariuszach uszkodzeniem przewodów, izolacji, a nawet pożarem. Generalnie, dla standardowego obwodu z bezpiecznikiem 16A i przewodami o przekroju 2,5 mm², zaleca się podłączenie od 5 do 10 gniazdek. Należy jednak zawsze uwzględnić przewidywane obciążenie.
Instalacja zgodna z prawem: Polskie normy a liczba i obciążenie gniazdek
Prawidłowo wykonana instalacja elektryczna to nie tylko kwestia bezpieczeństwa, ale także zgodności z obowiązującymi przepisami i normami budowlanymi. Zrozumienie tych zasad pozwala na zaprojektowanie i wykonanie instalacji, która będzie służyć przez lata bezproblemowo i bezpiecznie.
Ile gniazdek można bezpiecznie podłączyć na jednym bezpieczniku?
Odpowiedź na to pytanie nie jest jednoznaczna i zależy od kilku czynników: przekroju przewodów, wartości bezpiecznika oraz przewidywanego obciążenia. Dla typowego obwodu gniazd w domowej instalacji, zabezpieczonego bezpiecznikiem 16A i wykonanego przewodami o przekroju 2,5 mm², można bezpiecznie podłączyć zazwyczaj od 5 do 10 gniazdek. Kluczowe jest jednak oszacowanie łącznej mocy urządzeń, które będą podłączane do tego obwodu. Jeśli planujesz podłączyć urządzenia o dużej mocy, liczba gniazdek na obwodzie powinna być mniejsza.
Przeczytaj również: Czarna instalacja natynkowa - Jak zaplanować i ile kosztuje?

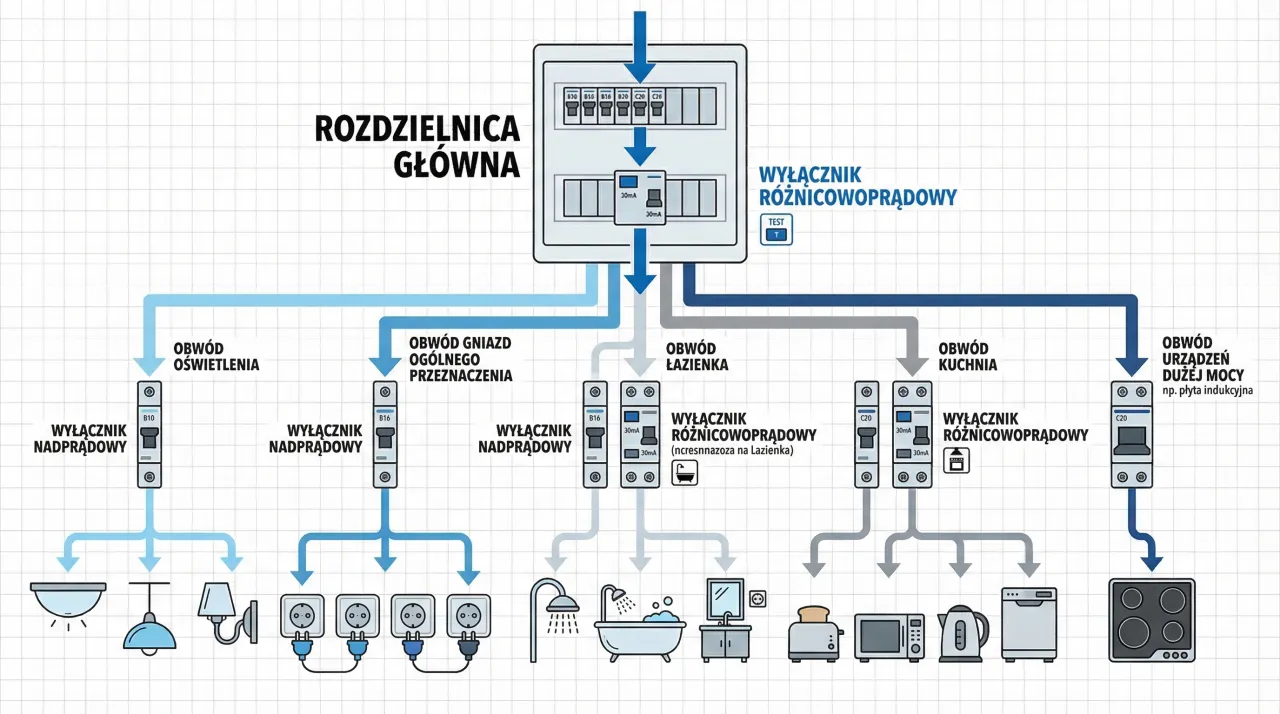

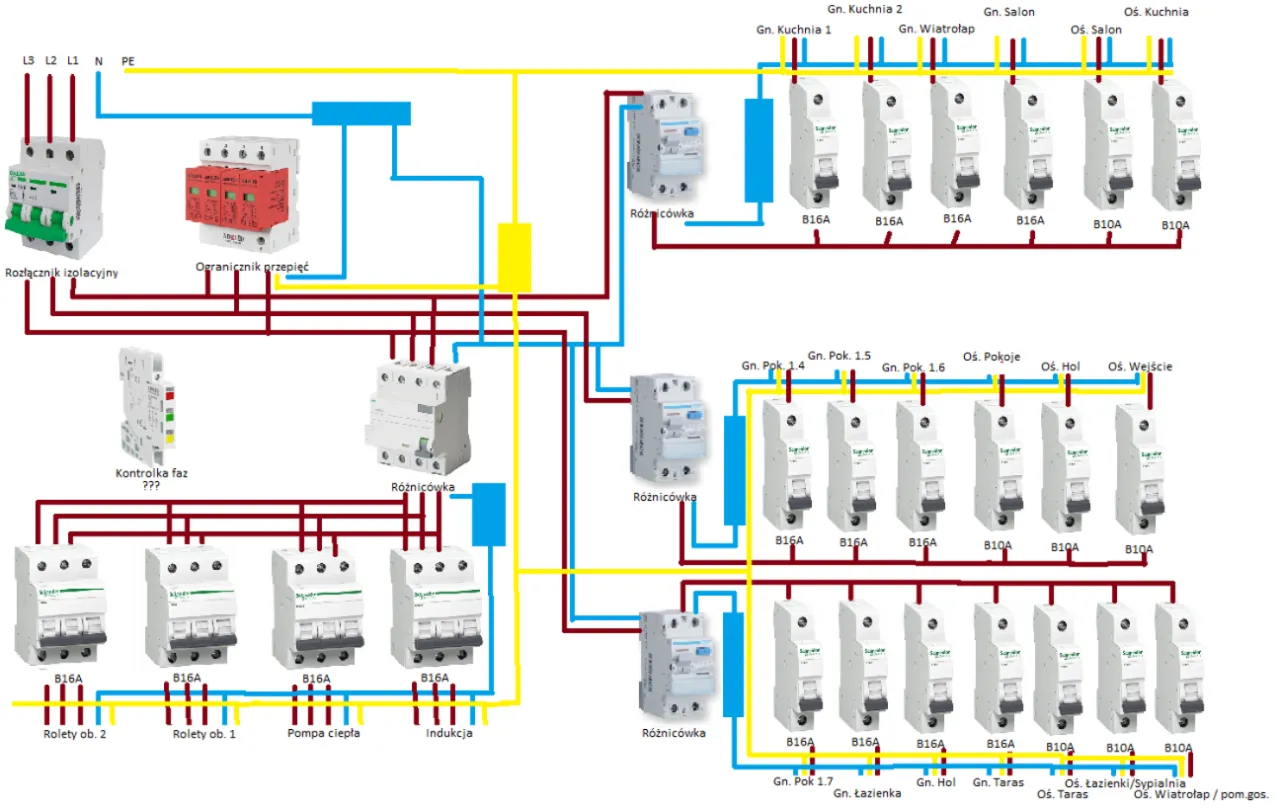

Kiedy wydzielić osobny obwód dla urządzeń o dużej mocy (piekarnik, płyta indukcyjna)?
Urządzenia o znacznym poborze mocy, takie jak piekarniki elektryczne, płyty indukcyjne, pralki, zmywarki czy podgrzewacze wody, zawsze powinny być podłączone do osobnych, dedykowanych obwodów elektrycznych. Każdy taki obwód powinien mieć własne zabezpieczenie (bezpiecznik) o odpowiednio dobranej wartości. Jest to wymóg bezpieczeństwa, który zapobiega przeciążeniu instalacji, zapewnia stabilne działanie tych urządzeń i chroni pozostałe obwody przed awarią.
Twoja końcowa checklista: Sprawdź to, zanim włączysz prąd
Przed ponownym przywróceniem zasilania, poświęć chwilę na dokładne sprawdzenie wykonanej pracy. Poniższa lista kontrolna pomoże Ci upewnić się, że wszystko zostało wykonane prawidłowo i bezpiecznie:
- Czy zasilanie w obwodzie było całkowicie odłączone przez cały czas trwania prac?
- Czy wszystkie przewody (L, N, PE) są podłączone do właściwych zacisków w każdym gniazdku, zgodnie z kolorystyką i oznaczeniami?
- Czy wszystkie śruby zaciskowe są solidnie dokręcone i nie ma żadnych luźnych przewodów, które mogłyby się wysunąć?
- Czy izolacja przewodów jest nienaruszona na całej długości, bez uszkodzeń, które mogłyby prowadzić do zwarcia?
- Czy gniazdka są prawidłowo osadzone w puszkach instalacyjnych, a ramki i pokrywy są zamontowane stabilnie?
- Czy nie ma widocznych uszkodzeń samych gniazdek, przewodów lub innych elementów instalacji?
- Czy przewidywane obciążenie obwodu jest zgodne z możliwościami bezpiecznika i przekrojem przewodów?
- Czy w przypadku jakichkolwiek wątpliwości lub niepewności, skonsultowano się z wykwalifikowanym elektrykiem?
Pamiętaj, że bezpieczeństwo w instalacjach elektrycznych jest najważniejsze.
