Podłączanie lampy i włącznika - Zrób to dobrze za pierwszym razem!

Kamil Dudek 11 lipca 2026

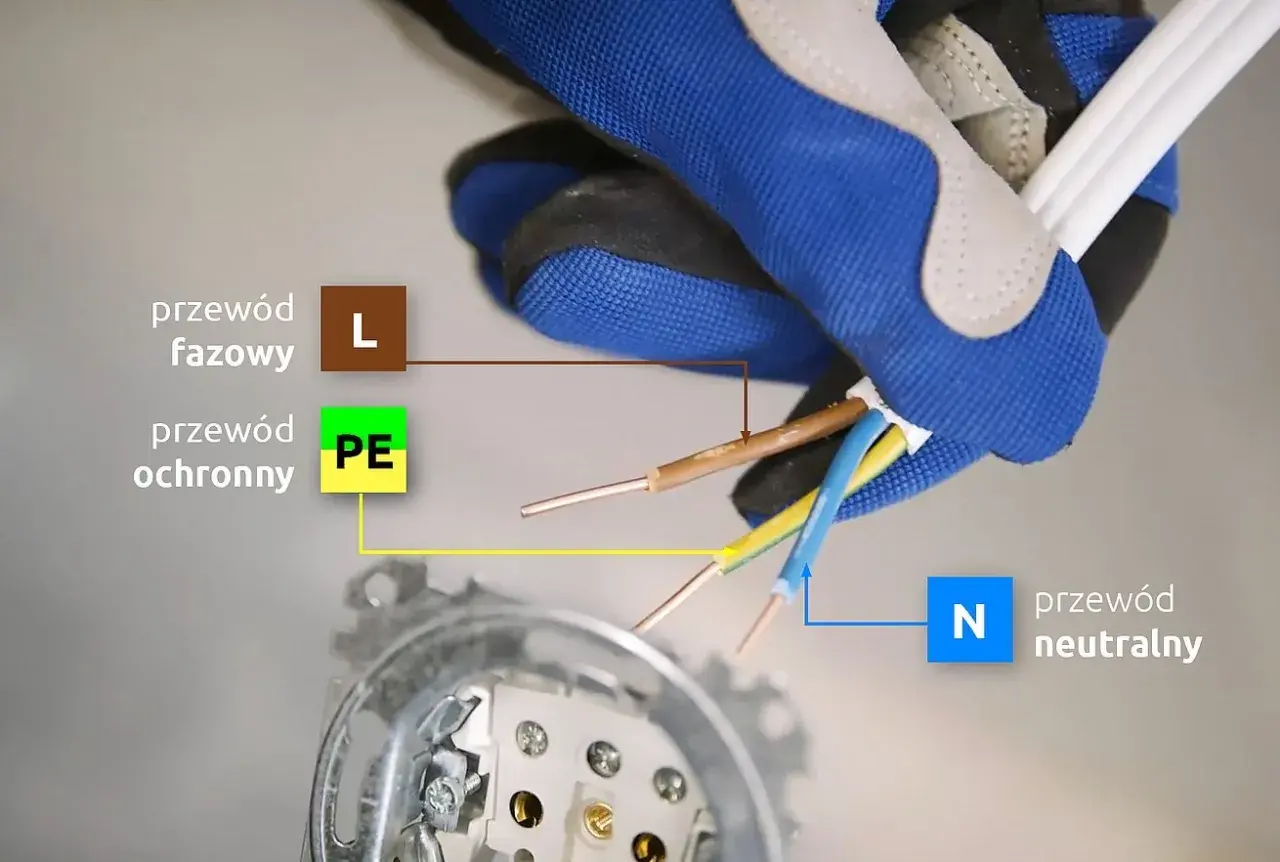

Rękawica pokazuje podłączenie lampy i włącznika w puszce: przewód fazowy (L), ochronny (PE) i neutralny (N).

Spis treści

Podłączenie lampy i włącznika w puszce wydaje się prostą pracą, ale w praktyce decydują o niej trzy rzeczy: poprawne rozpoznanie żył, właściwe przerwanie fazy i pewne połączenia w złączkach. W tym artykule pokazuję, jak podejść do takiego montażu krok po kroku, na co uważać przy kolorach przewodów i kiedy nie zgadywać, tylko zatrzymać się na identyfikacji instalacji. To materiał dla osób, które chcą zrobić to porządnie za pierwszym razem, bez późniejszego migotania, grzania się przewodów albo problemów z oprawą.

Najważniejsze rzeczy, które trzeba wiedzieć przed montażem

  • W zwykłym obwodzie oświetleniowym łącznik rozłącza fazę, a nie przewód neutralny.
  • Kolory żył są wskazówką, ale w starszych instalacjach nie wolno ufać im bez sprawdzenia.
  • Niebieski to zwykle N, żółto-zielony to PE, a brązowy, czarny lub szary to najczęściej L.
  • Do oświetlenia w mieszkaniu najczęściej spotyka się przewody 1,5 mm², ale układ żył zależy od tego, jak poprowadzono instalację.
  • Przed rozpoczęciem prac trzeba wyłączyć zasilanie i sprawdzić brak napięcia, a nie tylko „wyłączyć światło”.
  • Jeśli w puszce są stare kolory, brak miejsca albo niejasny układ przewodów, lepiej wykonać identyfikację niż montaż na domysłach.

Co trzeba ustalić, zanim otworzysz puszkę

W typowym obwodzie 230 V najpierw ustalam, skąd przychodzi zasilanie i gdzie kończy się tor do lampy. Najważniejsza zasada jest prosta: łącznik ma przerywać przewód fazowy, a przewód neutralny i ochronny idą do oprawy bez przerywania. To właśnie ten szczegół decyduje, czy instalacja będzie bezpieczna i czy lampa po wyłączeniu faktycznie odetnie napięcie tam, gdzie trzeba.

Żyła Najczęstszy kolor Rola w obwodzie Na co zwracam uwagę
L Brązowy, czarny lub szary Zasilanie i przewód prowadzony przez łącznik To tu najczęściej robi się błąd, bo faza nie może zostać przerwana w złym miejscu
N Niebieski Przewód neutralny do lampy Nie prowadzi się go przez zwykły łącznik światła
PE Żółto-zielony Ochrona przeciwporażeniowa Przy metalowej oprawie to żyła obowiązkowa, przy oprawie z podwójną izolacją zwykle zostaje w złączce
L' Najczęściej czarny lub brązowy Faza załączana, wracająca z łącznika do lampy To przewód, który „niesie” napięcie dopiero po włączeniu światła

Ja zawsze zaczynam od identyfikacji żył, bo w nowych instalacjach kolory są zwykle czytelne, ale w starszych mieszkaniach zdarzają się odcienie, które niewiele mówią bez pomiaru. Jeśli w puszce widzisz tylko dwa przewody, albo kolory nie trzymają się logiki, nie traktuję tego jako „dziwnego wyjątku”, tylko jako sygnał, że trzeba najpierw sprawdzić układ całego obwodu. Gdy ten etap jest jasny, dużo łatwiej przejść do samego schematu połączeń.

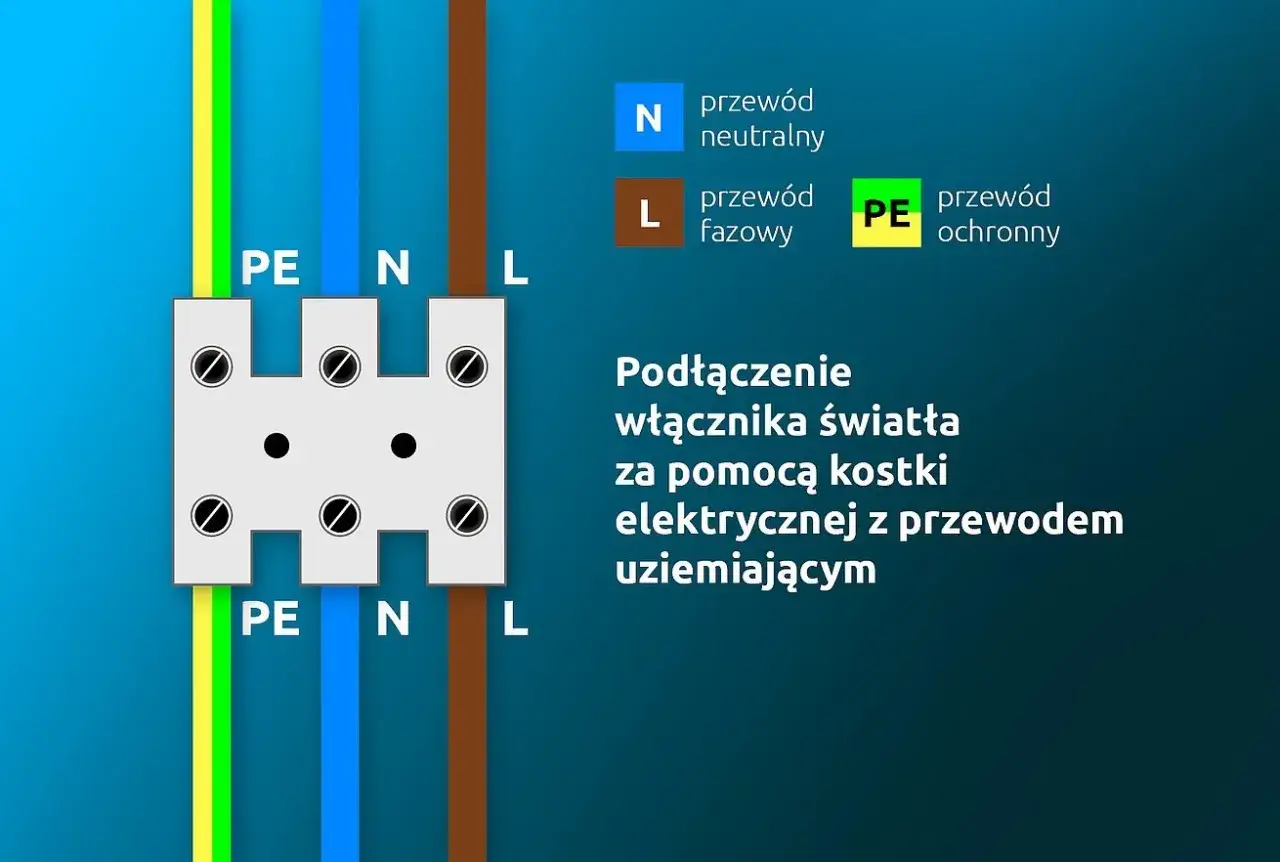

Schemat podłączenia lampy i włącznika w puszce elektrycznej. Widoczne przewody PE, N, L i kostka przyłączeniowa.

Jak powinien wyglądać poprawny układ przewodów

W prostym układzie z jednym łącznikiem zasilanie trafia do puszki, z puszki idzie do łącznika, a z łącznika wraca przewód fazowy do lampy. Neutralny i ochronny nie są „przełączane” - łączę je przelotowo w złączkach i prowadzę do oprawy. To jest właśnie ten moment, w którym wiele osób chce skrócić pracę, a potem zostaje z lampą, która niby działa, ale robi się niepotrzebnie skomplikowana albo niebezpieczna przy serwisie.

  • Faza zasilająca trafia na zacisk wejściowy łącznika.
  • Wyjście z łącznika wraca jako faza załączana do lampy.
  • Neutralny łączę bezpośrednio z lampą, bez prowadzenia przez klawisz.
  • Przewód ochronny prowadzę do oprawy, jeśli ma część metalową lub zacisk ochronny.
  • Złączki są tu lepsze niż skręcanie przewodów i izolowanie ich taśmą.

W praktyce duże znaczenie ma też sama oprawa. Jeśli lampa ma metalową obudowę, przewód PE jest nie do pominięcia. Jeśli to oprawa z podwójną izolacją, zwykle nie ma miejsca na podłączenie ochrony, ale nie oznacza to, że można ją po prostu uciąć lub zostawić luzem bez zabezpieczenia. Zawsze odkładam niewykorzystaną żyłę do osobnej złączki, zamiast upychać ją pod mechanizmem łącznika. Kiedy układ jest jasny, można przejść do montażu bez zgadywania.

Montaż krok po kroku bez zgadywania przewodów

Ja robię taki montaż w tej kolejności, bo minimalizuje ryzyko pomyłki i daje dobry punkt kontrolny po każdym etapie. Przy oświetleniu nie chodzi o szybkość, tylko o to, żeby po zamknięciu puszki nic nie było dociśnięte, skręcone na siłę ani poluzowane po pierwszym wciśnięciu klawisza.

  1. Wyłącz zasilanie w rozdzielnicy i upewnij się, że w obwodzie nie ma napięcia.
  2. Otwórz puszkę i zrób zdjęcie układu przewodów przed rozłączeniem czegokolwiek.
  3. Odsłoń końcówki żył na około 8-10 mm, jeśli są zbyt krótko przygotowane.
  4. Zidentyfikuj przewód fazowy, neutralny i ochronny, a w razie wątpliwości potwierdź to pomiarem.
  5. Połącz przewody neutralne i ochronne w złączkach, tak aby nie obciążały mechanizmu łącznika.
  6. Podaj fazę na wejście łącznika i wyprowadź z niego przewód powrotny do lampy.
  7. Ułóż żyły w puszce tak, żeby nie zgniatały się pod ramką ani pod samym mechanizmem.
  8. Dokręć osprzęt, włącz zasilanie i przetestuj działanie kilkoma przełączeniami.

Jeśli używasz zacisków sprężynowych, przewód ma wejść do końca i siedzieć stabilnie. Przy zaciskach śrubowych nie dociskam ich „na maks”, tylko sprawdzam, czy żyła nie wysuwa się po lekkim pociągnięciu. To drobiazg, ale właśnie takie drobiazgi decydują o tym, czy po miesiącu nie wrócisz do szukania luźnego styku. Nawet poprawny montaż może się jednak wyłożyć na błędach, które zwykle wychodzą dopiero przy pierwszym teście.

Najczęstsze błędy, które wychodzą dopiero po teście

Przy montażu lampy i łącznika najczęściej widzę nie brak wiedzy, tylko pośpiech. Ktoś wie „coś ma świecić”, ale nie sprawdza, czy robi to w bezpieczny sposób. Efekt bywa pozornie drobny: lampa działa, ale po wyłączeniu nadal pojawia się potencjał na obudowie, przewód grzeje się w puszce albo mechanizm nie domyka się przez zbyt ciasne ułożenie żył.

Błąd Co się dzieje Jak robię to lepiej
Przerwanie neutralnego zamiast fazy Oprawa może pozostawać niebezpieczna mimo wyłączenia światła Łącznik wstawiam wyłącznie w tor fazowy
Brak podłączenia PE do metalowej lampy Rośnie ryzyko porażenia przy uszkodzeniu oprawy Ochronny prowadzę do oprawy lub wybieram inną lampę
Używanie starych kolorów „na pamięć” Łatwo pomylić funkcję żyły Najpierw identyfikuję przewód, dopiero potem go podpinam
Skręcanie przewodów bez złączek Połączenie potrafi się poluzować albo grzać Stosuję złączki sprężynowe lub kostki instalacyjne
Zbyt mało miejsca w puszce Mechanizm nie siada równo, przewody się gniotą Układam żyły z zapasem albo wymieniam puszkę na głębszą
Za krótko zdjęta izolacja Przewód może wypadać z zacisku Zostawiam około 8-10 mm gołej żyły, zależnie od zacisku

Właśnie dlatego nie lubię połączeń „na styk”. Instalacja, która dziś działa, ale jutro zaczyna przerywać po lekkim dotknięciu ramki, zwykle ma jedną przyczynę: ktoś nie zostawił miejsca albo nie docisnął przewodu do końca. Jeśli układ nie jest zwykły jednobiegunowy, trzeba od razu dobrać inne rozwiązanie, bo nie każdy łącznik działa tak samo.

Kiedy zwykły łącznik nie wystarczy

Nie każdy układ oświetlenia da się zamknąć w prostym schemacie „łącznik i lampa”. W praktyce często trafiam na trzy warianty: sterowanie z dwóch miejsc, żyrandol z kilkoma obwodami albo nowoczesny osprzęt z modułem elektronicznym. Każdy z nich wymaga innego podejścia do puszki, więc warto to rozpoznać zanim zacznie się podłączać żyły po kolei.

Wariant Kiedy ma sens Co zmienia w puszce
Łącznik jednobiegunowy Jedno miejsce sterowania, jedna lampa lub jeden obwód Najprostszy układ, jedna faza wchodząca i jedna wychodząca
Łącznik świecznikowy Żyrandol lub oprawa z dwoma obwodami Potrzebujesz dwóch niezależnych wyjść fazowych
Łącznik schodowy Sterowanie jednym światłem z dwóch miejsc Układ wymaga przewodów korespondencyjnych i innego prowadzenia żył
Moduł smart lub przekaźnik Chcesz sterować światłem z aplikacji albo automatyki Często potrzebne jest stałe zasilanie i miejsce na elektronikę

To ważne, bo wiele osób zakłada, że każdą puszkę da się „przerobić” samym zamianiem przewodów. W rzeczywistości schodowy, świecznikowy czy moduł smart potrafią wymagać dodatkowych żył albo innego osprzętu, a nie tylko odrobiny cierpliwości. Gdy znam typ układu, zostaje już tylko kontrola końcowa, która oszczędza najwięcej poprawek.

Co jeszcze sprawdzam przed zamknięciem puszki

Zanim wcisnę mechanizm i założę ramkę, robię krótką kontrolę. To zajmuje minutę, a często oszczędza kolejny demontaż. W praktyce sprawdzam przede wszystkim, czy każdy przewód siedzi pewnie, czy nie ma zbyt mocnego naciągu i czy puszka nie jest wypełniona do granic możliwości.

  • Czy wszystkie zaciski trzymają przewody bez luzu.
  • Czy żaden goły fragment żyły nie wystaje poza złączkę.
  • Czy mechanizm łącznika wchodzi równo i nie zgniata przewodów.
  • Czy lampa reaguje natychmiast na kilka kolejnych przełączeń.
  • Czy nic nie brzęczy, nie grzeje się i nie iskrzy po włączeniu.

Jeżeli po takim sprawdzeniu wszystko działa równo, instalacja jest uporządkowana i opis przewodów ma sens, montaż można uznać za domknięty. Gdy jednak kolory nie zgadzają się z logiką obwodu, puszka jest zbyt ciasna albo oprawa nie pasuje do sposobu podłączenia, nie traktuję tego jako drobnej niedogodności, tylko jako sygnał, że trzeba wrócić do identyfikacji przewodów albo wezwać elektryka. W dobrze wykonanym układzie światło włącza się od razu, klawisz pracuje lekko, a całość nie budzi żadnych wątpliwości przy kolejnym demontażu.

FAQ - Najczęstsze pytania

Najważniejsze to przerwanie fazy przez łącznik, a nie przewodu neutralnego. Kolory żył są wskazówką, ale w starszych instalacjach zawsze należy je sprawdzić miernikiem. Zasilanie musi być wyłączone przed rozpoczęciem prac.

Nie zgaduj! Zawsze wykonaj identyfikację przewodów za pomocą miernika. Wątpliwości co do funkcji żył (faza, neutralny, ochronny) mogą prowadzić do niebezpiecznych błędów instalacyjnych.

Częste błędy to przerwanie neutralnego zamiast fazy, brak PE w metalowej lampie, poleganie na starych kolorach bez sprawdzenia i skręcanie przewodów bez złączek. Zawsze identyfikuj żyły i używaj odpowiednich złączek.

Zwykły łącznik nie wystarczy, gdy sterujesz światłem z dwóch miejsc (schodowy), masz żyrandol z wieloma obwodami (świecznikowy) lub planujesz sterowanie smart. Wymagają one innych schematów i często dodatkowych przewodów.

Upewnij się, że wszystkie zaciski trzymają przewody pewnie, żaden goły fragment nie wystaje, mechanizm łącznika wchodzi równo i lampa reaguje natychmiast. Sprawdź, czy nic nie brzęczy ani się nie grzeje.
