Podłączenie płyty indukcyjnej to nie tylko kwestia wpięcia przewodów, ale przede wszystkim dopasowania urządzenia do instalacji i zachowania bezpieczeństwa. W praktyce trzeba sprawdzić rodzaj zasilania, moc płyty, stan przewodu ochronnego oraz to, czy montaż ma być wykonany pod blatem, nad piekarnikiem czy nad szufladą. W tym tekście pokazuję, jak podejść do tematu bez zgadywania, jakie błędy najczęściej kończą się problemami i ile realnie kosztuje poprawny montaż.
Najpierw dopasuj zasilanie, a dopiero potem planuj montaż
- Płyta musi pasować do instalacji 230 V, 400 V 2N albo 400 V 3N.
- Instrukcja konkretnego modelu podaje przekrój przewodu, mostki i wymagane zabezpieczenie.
- Ważny jest przewód ochronny PE i osobny, dobrze dobrany obwód.
- Samo podłączenie zwykle kosztuje 150-400 zł, a przeróbki instalacji podnoszą cenę.
- Po uruchomieniu trzeba sprawdzić grzanie, wentylację i pracę zabezpieczeń.
Najpierw sprawdź, czy instalacja i model płyty do siebie pasują
Ja zawsze zaczynam od tabliczki znamionowej i instrukcji konkretnego modelu. To tam producent podaje, czy urządzenie pracuje na 230 V, 400 V 2N czy 400 V 3N, jaki ma pobór mocy i jaki przewód zasilający przewidziano do montażu. Bez tej informacji łatwo dobrać zbyt słaby obwód albo przewód o niewłaściwym przekroju, a to już prosta droga do przegrzewania i wybijania zabezpieczeń.
W kuchni liczy się też miejsce montażu. Płyta osadzona nad szufladą, blendą albo piekarnikiem potrzebuje odpowiednich odstępów i wentylacji, bo elektronika i przewody nie lubią zamkniętej, gorącej przestrzeni. Jeśli producent wymaga zabudowy nad konkretnym typem piekarnika albo szafki, nie warto tego upraszczać własnym pomysłem.
- sprawdź moc płyty i oznaczenie napięcia na etykiecie,
- potwierdź, czy w ścianie masz obwód jednofazowy czy trójfazowy,
- upewnij się, że przewód ochronny PE jest obecny i sprawny,
- zweryfikuj, czy w miejscu montażu jest przewidziana przestrzeń na wentylację i kabel.
Gdy ten etap jest dopięty, można sensownie przejść do odczytania symboli z dokumentacji i wybrać właściwy wariant przyłącza.

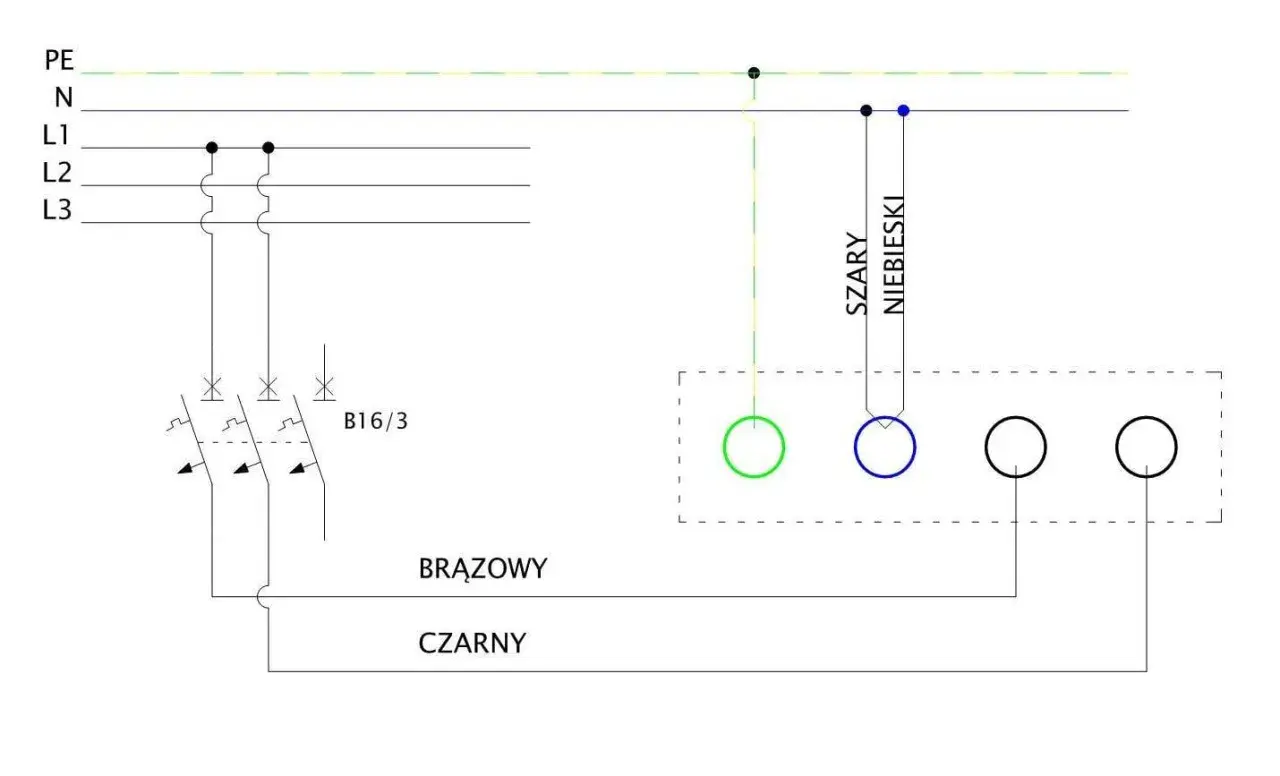

Jak czytać oznaczenia 230 V, 400 V 2N i 400 V 3N
W dokumentacji producentów pojawiają się zwykle trzy zapisy i warto rozumieć je dosłownie: nie opisują one „mocy z gniazdka”, tylko sposób przyłączenia płyty do instalacji. W praktyce jeden model może pracować na kilku schematach, ale zawsze trzeba wybrać ten zgodny z instrukcją, a nie ten, który wydaje się wygodniejszy. W dokumentacji Electrolux spotyka się właśnie takie oznaczenia jak 220-240V, 220-240V/400V2N i 400V3N.
| Oznaczenie | Co to oznacza w praktyce | Przykładowy pobór mocy | Najczęstsze zastosowanie |
|---|---|---|---|
| 220-240V | Jedna faza, zwykle podłączenie do instalacji 230 V | około 3650 W | Słabsze płyty lub modele z ograniczeniem mocy |
| 220-240V/400V2N | Dwie fazy i przewód neutralny | około 7200-7350 W | Większość popularnych płyt do zabudowy |
| 400V3N | Trzy fazy z przewodem neutralnym | około 11000 W | Mocniejsze modele i większe kuchnie |
To ważne rozróżnienie, bo w mieszkaniu można mieć „siłę”, ale nie każdy obwód 400 V automatycznie nadaje się do każdej płyty. Liczy się jeszcze zabezpieczenie, przekrój przewodu i to, czy obwód jest wydzielony tylko dla tego urządzenia. Jeśli te warunki się nie zgadzają, sam zapis na papierze niczego nie rozwiązuje.
Z tak odczytaną dokumentacją można już przejść do samego montażu, gdzie najwięcej szkód robi pośpiech i zgadywanie zamiast schematu.

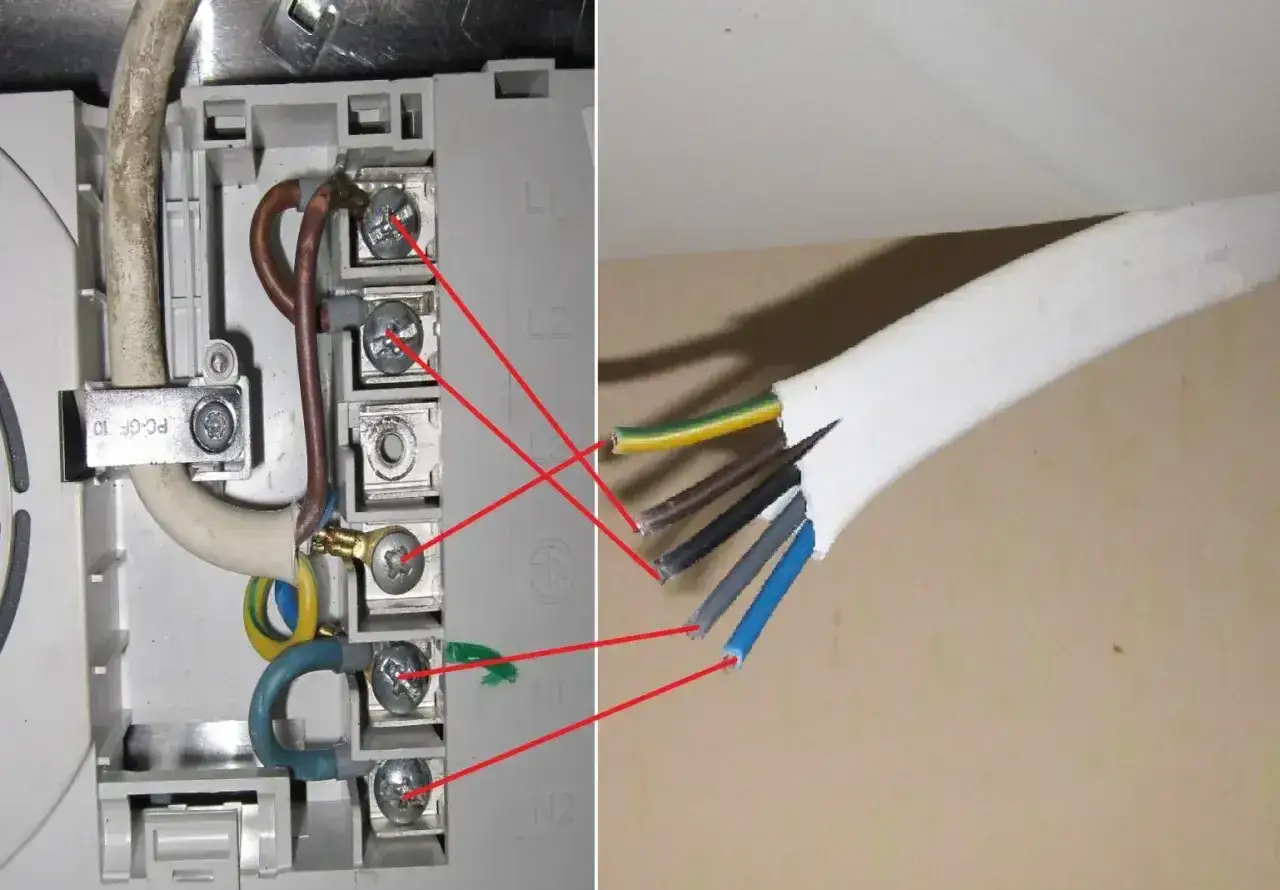

Jak wygląda bezpieczny montaż krok po kroku
Nie opisuję tu pracy „na ślepo”, bo przy tej instalacji nie ma na to miejsca. Pokazuję natomiast kolejność działań, którą traktuję jako sensowny standard: najpierw odłączone zasilanie, potem sprawdzenie schematu, na końcu pomiar i test. Jeśli producent przewidział listwę przyłączeniową, mostki albo konkretny układ zacisków, trzeba trzymać się rysunku z instrukcji, a nie internetowych skrótów.
- Odłącz zasilanie i upewnij się, że obwód jest martwy.
- Sprawdź model płyty, schemat połączeń i wymagany typ przyłącza.
- Przygotuj miejsce w blacie i upewnij się, że wycięcie ma właściwe wymiary.
- Ułóż przewód tak, aby nie był zgnieciony, załamany ani dociśnięty ostrą krawędzią.
- Wykonaj połączenie zgodnie z instrukcją urządzenia i z użyciem właściwych mostków, jeśli są wymagane.
- Po montażu sprawdź działanie pól, wentylatora i zabezpieczeń.
W instrukcjach wielu płyt pojawia się też informacja o przekroju przewodu, na przykład 3 x 4 mm² dla 230 V albo 4 x 2,5 mm² dla 400 V 2N. To nie jest detal kosmetyczny. Za cienki przewód nagrzewa się pod obciążeniem, a to w kuchni potrafi skończyć się dużo gorzej niż tylko wybitym bezpiecznikiem.
Kiedy sama technika montażu jest już jasna, zostaje pytanie, który wariant zasilania wybrać w praktyce i czy zawsze opłaca się iść w najmocniejszą opcję.
Który wariant zasilania ma sens w twojej kuchni
Najprościej: 230 V wystarcza przy słabszych płytach i wtedy, gdy instalacja jest naprawdę dobrze przygotowana. Przy mocniejszych modelach lepiej sprawdza się 400 V 2N albo 400 V 3N, bo rozkładają obciążenie na więcej przewodów i zwykle dają większy komfort pracy bez ciągłego pilnowania mocy. To szczególnie ważne, jeśli w kuchni gotujesz często, na kilku polach jednocześnie.
| Wariant | Kiedy ma sens | Plusy | Na co uważać |
|---|---|---|---|
| 230 V 1N | Moc mniejsza, instalacja jednofazowa, prostsza zabudowa | łatwiejszy montaż, brak potrzeby „siły” | ograniczenie mocy i większe obciążenie jednej linii |
| 400 V 2N | Najczęstszy kompromis dla płyt do zabudowy | lepszy rozkład obciążenia, zwykle większy zapas mocy | trzeba poprawnie dobrać mostki i przewody |
| 400 V 3N | Najmocniejsze płyty i instalacje trójfazowe | najlepszy komfort przy intensywnym gotowaniu | nie każda kuchnia i nie każdy obwód to obsłuży |
W praktyce nie wybieram „najmocniejszego” wariantu na zapas. Wybieram taki, który pasuje do realnej instalacji, mocy płyty i sposobu użytkowania. Jeśli ktoś gotuje sporadycznie, często wystarczy rozsądnie dobrane 230 V. Jeśli kuchnia ma być używana intensywnie, 2N albo 3N daje po prostu mniej ograniczeń.
To prowadzi wprost do tematu błędów, bo właśnie na etapie wyboru i pierwszego podłączenia najłatwiej coś zrobić pozornie dobrze, a technicznie źle.
Najczęstsze błędy, które wychodzą dopiero po uruchomieniu
Najczęściej widzę te same potknięcia, tylko w różnych kuchniach. Problem polega na tym, że część z nich nie daje od razu spektakularnej awarii, tylko ujawnia się po kilku tygodniach jako losowe wyłączanie, grzanie przewodu albo błędy elektroniki. Wtedy naprawa jest już droższa niż spokojny montaż na starcie.
- Zły przekrój przewodu - płyta działa, ale instalacja pracuje zbyt blisko granicy bezpieczeństwa.
- Pominięcie przewodu ochronnego - to błąd, którego nie wolno traktować jak „opcjonalnego dodatku”.
- Mostkowanie zacisków bez schematu - wystarczy jedna pomyłka, żeby uszkodzić elektronikę.
- Wpięcie płyty do obwodu, który zasila też inne kuchenne urządzenia - efekt to przeciążenia i wybijanie zabezpieczeń.
- Bagatelizowanie wentylacji pod blatem - elektronika w zamkniętej, gorącej przestrzeni starzeje się szybciej.
Jeśli mam wskazać jeden błąd, który robi największą różnicę w praktyce, to jest nim właśnie ignorowanie schematu producenta. Tam zwykle masz podane nie tylko połączenie, ale też wymagany przekrój przewodu, rodzaj zabezpieczenia i układ mostków. To jest dokument roboczy, a nie formalność do odłożenia na bok.
Skoro wiemy już, czego unikać, zostaje bardzo przyziemna część: ile taka usługa kosztuje i kiedy naprawdę trzeba wezwać elektryka z uprawnieniami.
Ile kosztuje montaż i kiedy elektryk musi wejść do akcji
Samo podłączenie płyty indukcyjnej przez elektryka w Polsce najczęściej mieści się w widełkach około 150-400 zł. Jeśli instalacja wymaga dodatkowej przeróbki, dołożenia obwodu, wymiany zabezpieczeń albo uporządkowania rozdzielni, rachunek rośnie już wyraźnie wyżej. Ja traktuję to tak: płacisz nie za „wkręcenie przewodu”, tylko za bezpieczeństwo, pomiar i odpowiedzialność za poprawne uruchomienie.
| Zakres prac | Orientacyjny koszt | Kiedy to się pojawia |
|---|---|---|
| Samo podłączenie i test | 150-400 zł | instalacja jest przygotowana, a przewód i obwód pasują do płyty |
| Podłączenie z drobną korektą instalacji | 300-700 zł | trzeba poprawić zakończenia, wymienić element osprzętu albo uporządkować przewód |
| Nowy obwód lub większa przeróbka | 700 zł i więcej | instalacja nie jest gotowa na obciążenie albo brakuje właściwego przyłącza |
Warto też pamiętać o kwestii gwarancji. Instrukcje producentów zwykle wymagają, żeby przyłącze wykonała osoba z odpowiednimi uprawnieniami, a w praktyce często chodzi o elektryka z SEP do 1 kV. To nie jest biurokratyczny szczegół. Jeśli coś pójdzie źle, brak takiego montażu bywa pierwszą rzeczą, którą producent sprawdza przy reklamacji.
Po uruchomieniu nie zamykam tematu od razu. Zostaje kilka rzeczy, które warto sprawdzić i zachować, żeby za miesiąc nie wracać do tej samej awarii z większym rachunkiem.
Co zachować po montażu, żeby nie wracać do tematu po miesiącu
Po pierwszym uruchomieniu sprawdzam trzy rzeczy: czy płyta grzeje równomiernie, czy zabezpieczenie nie wybija przy normalnym użyciu i czy w zabudowie nie robi się nadmiernie ciepło. Jeżeli po kilku minutach pracy coś śmierdzi, obudowa się nagrzewa nietypowo albo wyświetlają się błędy, nie ma sensu „przeczekać” problemu. Lepiej wyłączyć urządzenie i wrócić do montażu z elektrykiem niż udawać, że to minie samo.
- zachowaj instrukcję montażu i kartę urządzenia,
- zrób zdjęcie tabliczki znamionowej,
- poproś o informację, jaki przewód i jakie zabezpieczenie zastosowano,
- przechowaj protokół lub notatkę z wykonanych pomiarów, jeśli były robione,
- nie zasłaniaj przestrzeni wentylacyjnej w zabudowie dodatkowymi elementami.
Jeśli mam zostawić jedną praktyczną zasadę na koniec, to tę: poprawnie wykonany montaż płyty wcale nie zaczyna się od śrubokręta, tylko od sprawdzenia instalacji i dokumentacji konkretnego modelu. To właśnie ten etap najczęściej decyduje, czy sprzęt będzie działał bezproblemowo przez lata, czy tylko „na papierze” wyglądał na dobrze podłączony.
