Położenie bolca w gnieździe wygląda jak drobiazg, ale przy montażu osprzętu szybko wychodzi na jaw, że od tego zależy czytelność całej instalacji. W praktyce chodzi o to, czy bolec w gniazdku ma być na górze czy na dole, ale jeszcze bardziej o to, czy faza, neutralny i przewód ochronny tworzą spójny układ w całym domu. Poniżej rozkładam ten temat na proste zasady: co jest standardem, kiedy orientacja ma znaczenie i jak nie wprowadzić chaosu podczas wymiany albo nowego montażu.
Najważniejsze jest trzymanie jednego układu i poprawne podłączenie przewodów
- W Polsce najczęściej przyjmuje się bolec u góry, a fazę po lewej stronie patrząc od frontu gniazda.
- Samo położenie bolca nie poprawia ochrony, jeśli PE, L i N są podłączone błędnie.
- Największy problem zaczyna się wtedy, gdy w jednym mieszkaniu mieszasz różne orientacje bez wyraźnego powodu.
- Przy starszych instalacjach nie ufam wyłącznie kolorom przewodów - pomiar ma pierwszeństwo.
- Po montażu warto sprawdzić gniazdo prostym testerem, zanim założysz ramkę i uznasz pracę za zakończoną.

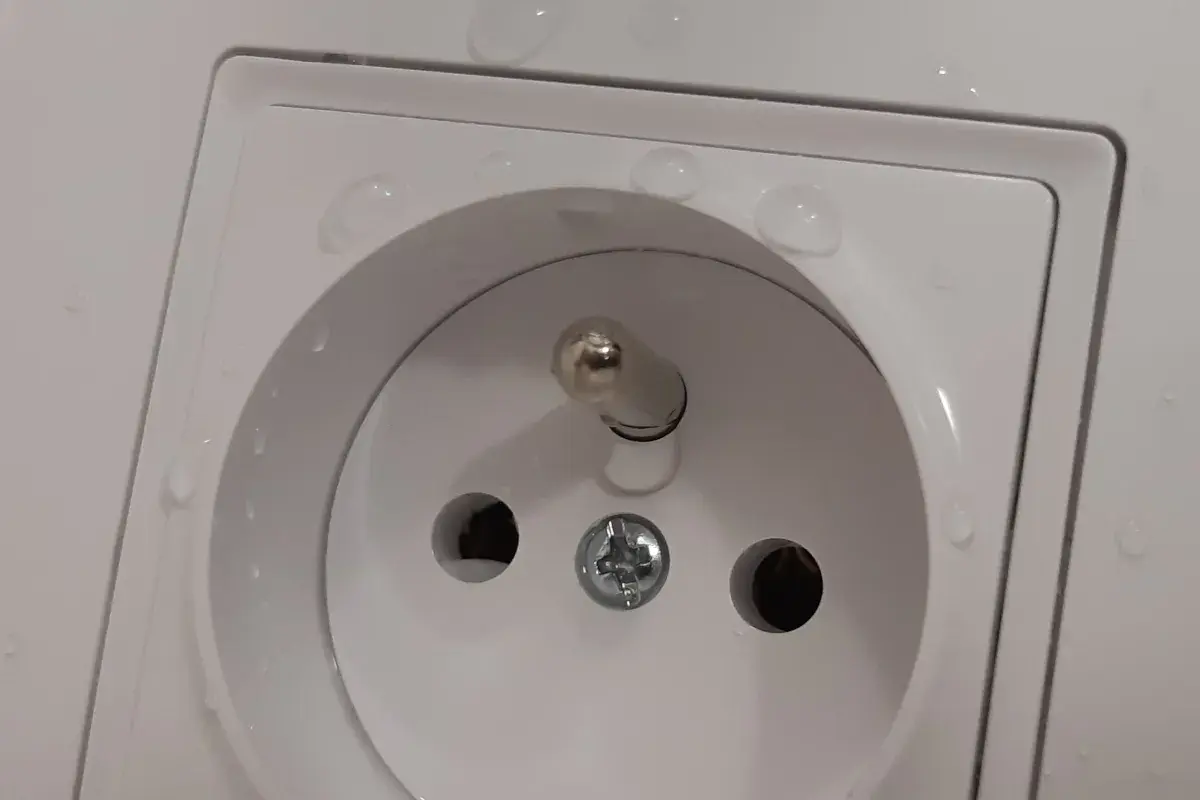

Co oznacza położenie bolca w gnieździe
W gniazdach typu E bolec pełni rolę styku ochronnego, czyli połączenia z przewodem PE. To element bezpieczeństwa, a nie aktywny tor zasilania, więc jego góra albo dół nie zmienia działania urządzenia w normalnej pracy. Zmienia natomiast sposób odczytu gniazda: gdy bolec jest u góry, lewa strona jest fazą, a prawa neutralnym; gdy bolec jest na dole, układ lewo-prawo odwraca się lustrzanie.
Dlatego przy montażu osprzętu nie patrzę na bolec jak na ozdobę. Patrzę na to, czy cały punkt jest czytelny dla użytkownika i zgodny z resztą instalacji. To ułatwia późniejsze pomiary, serwis i zwykłą wymianę gniazdka po kilku latach. Z tego wynika jeden wniosek: sam układ frontu nie jest detalem, bo porządkuje całą resztę montażu.
Czy w Polsce trzeba montować bolec u góry
Krótka odpowiedź brzmi: najczęściej tak się to robi, ale nie traktowałbym tego jako magicznego zakazu w odwrotną stronę. W polskich i europejskich instalacjach przyjęło się, że gniazdo oglądane od przodu ma bolec u góry, dzięki czemu faza wypada po lewej stronie. To przede wszystkim zwyczaj branżowy i sposób na spójność, a nie temat do ideologii na budowie.
| Orientacja | Co daje | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Bolec u góry | Najczytelniejszy układ, lewa strona zwykle jako faza | Nowe instalacje, mieszkania, lokale usługowe | Trzeba zachować tę samą orientację w całym punkcie i najlepiej w całym pomieszczeniu |
| Bolec na dole | Może być poprawny technicznie, jeśli instalacja jest wykonana konsekwentnie | Gdy cały obiekt ma taki układ albo projekt tego wymaga | Łatwiej o pomyłki przy serwisie i opisaniu L/N |
Samo bezpieczeństwo bierze się z poprawnego podłączenia przewodów, nie z samej pozycji bolca. Ja w praktyce wybieram jeden układ i nie mieszam go w obrębie tego samego domu. Jeśli ktoś po remoncie chce mieć część gniazd u góry, a część na dole, to później nie tylko użytkownik, ale i serwisant traci intuicję. Kiedy standard masz już wybrany, trzeba go przełożyć na sam montaż.

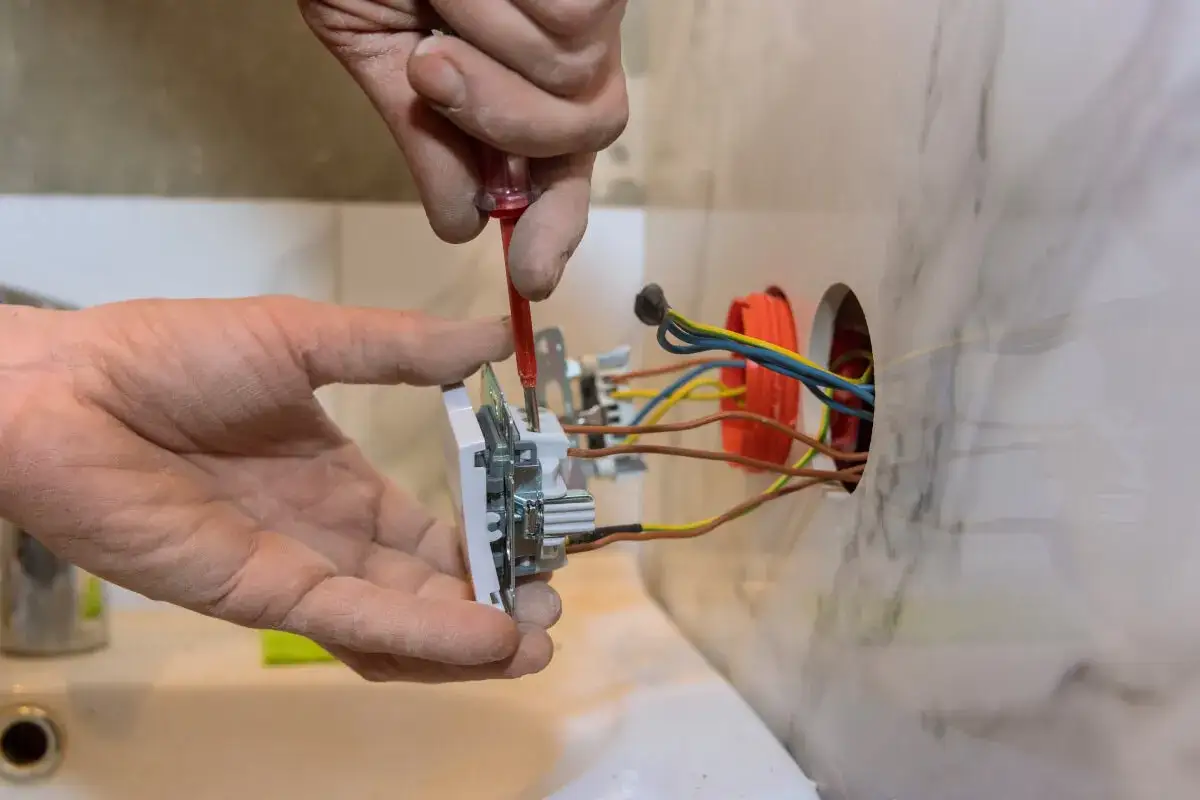

Jak ustawić gniazdo podczas montażu, żeby nie zgubić logiki instalacji
Przy nowym montażu decyzję o orientacji podejmuję zanim dokręcę zaciski. Potem trzymam się jej konsekwentnie na całej ścianie, a najlepiej w całym obwodzie. To niby prosta rzecz, ale właśnie takie drobiazgi decydują o tym, czy po latach instalacja nadal wygląda profesjonalnie.
- Ustal kierunek przed podłączeniem przewodów. Jeśli gniazdo ma bolec u góry, od razu przyjmij układ: lewa faza, prawa neutralny, środek PE.
- Nie zmieniaj orientacji między sąsiednimi punktami. Jeden pokój z gniazdami ustawionymi odwrotnie niż reszta domu to gotowy przepis na zamieszanie.
- Trzymaj się projektu albo lokalnego standardu. Jeśli instalacja w budynku już ma przyjęty układ, nie poprawiaj go „na oko”.
- Sprawdź ustawienie przed założeniem ramki. Po skręceniu gniazdo powinno być równe, osadzone pewnie i czytelne od frontu.
- Potwierdź układ testerem albo miernikiem. W starszych instalacjach sama kolorystyka przewodów nie zawsze wystarcza.
Ja nie traktuję tego jako kwestii estetycznej, tylko porządkowej. Jeśli w mieszkaniu masz kilka gniazd, a każde wygląda inaczej, później każdy kolejny elektryk musi najpierw zgadywać, co było zamierzone. Po montażu zostają już głównie błędy, które najłatwiej wychodzą dopiero przy kontroli.
Najczęstsze błędy, które potem wychodzą przy serwisie
W praktyce najwięcej problemów nie robi sama orientacja bolca, tylko chaos wokół niej. Sam widziałem instalacje, w których punkt był zamontowany poprawnie elektrycznie, ale wizualnie i opisowo nikt nie trzymał jednego schematu. To później mści się przy każdej poprawce, rozbudowie albo wymianie osprzętu.
- Mieszanie orientacji w jednym mieszkaniu - część gniazd jest z bolcem u góry, część na dole, bez żadnej reguły.
- Ufanie wyłącznie kolorom przewodów - w starszych instalacjach oznaczenia bywają niejednoznaczne, więc pomiar jest obowiązkowy.
- Sprawdzanie tylko wzrokowe - gniazdo może wyglądać poprawnie, a i tak mieć błędnie zamienione L i N.
- Odwracanie gniazda po tynkowaniu - ktoś uznał, że tak będzie lepiej wyglądało, ale nie sprawdził konsekwencji dla całego obwodu.
- Brak kontroli po zakończeniu montażu - tester za kilkadziesiąt złotych często oszczędza godzinę późniejszych poprawek.
Najważniejsza zasada jest prosta: jeśli dotykasz więcej niż jednego gniazda, porównuj je między sobą, a nie tylko z własnym przyzwyczajeniem. I właśnie tu pojawia się pytanie, kiedy orientacja schodzi na drugi plan.
Kiedy orientacja ma mniejsze znaczenie niż myślisz
Nie robię z tego tematu religii. W nowych instalacjach wybór orientacji ma znaczenie głównie porządkowe, ale są sytuacje, w których ważniejsze jest coś innego: poprawny montaż, zgodność z projektem i bezpieczeństwo pomiarowe. To szczególnie widać przy modernizacjach i lokalach z już ukształtowanym standardem.
| Sytuacja | Co robię | Dlaczego |
|---|---|---|
| Nowy lokal | Wybieram jeden standard i stosuję go wszędzie | Najłatwiej utrzymać porządek w całej instalacji |
| Stara instalacja | Najpierw sprawdzam rzeczywisty układ przewodów | Kolory i opisy nie zawsze są wiarygodne |
| Gniazdo za meblem | Priorytetem jest poprawny montaż i dostęp do zacisków | Estetyka jest tu mniej ważna niż pewność połączeń |
| Obiekt z istniejącym standardem | Nie łamię przyjętego układu | Mieszanie orientacji tworzy później niepotrzebny bałagan |
To dobry moment, żeby odróżnić estetykę od elektryki. Estetyka może się zmieniać, ale instalacja musi pozostać czytelna i przewidywalna. Jeśli punkt jest zrobiony konsekwentnie, orientacja sama w sobie przestaje być problemem. Po takiej selekcji zostaje już tylko krótka kontrola przed zamknięciem puszki.
Co sprawdzam zanim uznam gniazdo za gotowe
- Odłączone zasilanie i potwierdzenie braku napięcia przed dotknięciem przewodów.
- Pewne podłączenie PE, bez luzu i bez śladów uszkodzenia izolacji.
- Zgodność L i N z przyjętym układem, zwłaszcza jeśli bolec jest u góry.
- Jednolity wygląd punktów w tym samym pomieszczeniu i na tym samym obwodzie.
- Równe osadzenie gniazda w puszce, bez naprężenia przewodów i bez docisku ramki do kabla.
- Kontrola testerem po włączeniu zasilania, zanim instalacja wróci do użytkowania.
Jeśli po tych krokach gniazdo wygląda spójnie, działa poprawnie i zostało sprawdzone, temat jest zamknięty. Gdy instalacja jest stara, mieszana albo ktoś wcześniej coś w niej przerabiał, nie zgaduję - wtedy położenie bolca traktuję jako element większej kontroli całego obwodu. To oszczędza czasu więcej niż jakakolwiek kosmetyczna dyskusja o samym stykaniu ochronnym.
