Dwubiegunowy osprzęt ścienny ma sens wtedy, gdy chcesz odciąć zasilanie naprawdę, a nie tylko „umownie” wyłączyć lampę albo urządzenie. W tym tekście pokazuję, jak czytać schemat podłączenia, czym ten element różni się od zwykłego łącznika, gdzie go stosować i jakie błędy montażowe najczęściej psują całą robotę. To praktyczny przewodnik dla montażu osprzętu w domu, łazience, kuchni i małym warsztacie.
Najważniejsze zasady przy montażu dwubiegunowego łącznika
- Łącznik dwubiegunowy rozłącza dwa tory jednocześnie, najczęściej fazę i neutralny.
- To nie to samo co łącznik podwójny świecznikowy, który steruje dwiema niezależnymi lampami.
- W schemacie nie zgaduj po kolorach przewodów, zwłaszcza w starszych puszkach.
- Przed pracą zawsze wyłącz zasilanie i sprawdź brak napięcia miernikiem dwubiegunowym.
- Do łazienek, garaży i miejsc narażonych na wilgoć wybieraj osprzęt o odpowiednim IP, a nie tylko ładny front.
- Jeśli oznaczenia zacisków są nieczytelne albo przewody są pomieszane, lepiej przerwać montaż niż improwizować.
Czym jest dwubiegunowy łącznik i kiedy ma sens
W praktyce chodzi o element, który rozłącza dwa przewody jednocześnie. W instalacji jednofazowej najczęściej są to przewód fazowy i neutralny, choć dokładny układ zależy od konstrukcji urządzenia i sposobu prowadzenia obwodu. Ja patrzę na taki osprzęt przede wszystkim jak na narzędzie do pełniejszego odcięcia zasilania, a nie na „mocniejszą” wersję zwykłego włącznika.
To rozwiązanie ma sens tam, gdzie pełne odłączenie odbiornika jest realnie potrzebne: przy niektórych urządzeniach w kuchni, w strefach technicznych, przy lokalnym odcięciu sprzętu serwisowego albo w pomieszczeniach o podwyższonej wilgotności. Do zwykłego oświetlenia pokojowego zwykle wystarcza łącznik jednobiegunowy, bo standardowo odcina się tylko fazę. Dwubiegunowy osprzęt wybieram wtedy, gdy priorytetem jest bezpieczeństwo obsługi albo wyraźne odseparowanie urządzenia od instalacji.
Największy problem zaczyna się jednak wtedy, gdy ktoś myli ten element z innym osprzętem. I właśnie to rozróżnienie warto zrobić od razu, zanim przejdzie się do schematu.
Jak nie pomylić go z łącznikiem podwójnym i aparatem 2P
W sklepach i na budowie nazwy potrafią się mieszać. Dlatego w instalacji osprzętu zawsze rozdzielam trzy różne rzeczy: łącznik dwubiegunowy, łącznik podwójny oraz aparat 2P w rozdzielnicy. Każdy z nich robi coś innego, choć z boku mogą wyglądać podobnie.
| Rodzaj osprzętu | Co robi | Gdzie spotkasz go najczęściej | Najważniejsza uwaga |
|---|---|---|---|
| Łącznik dwubiegunowy | Rozłącza dwa tory jednocześnie | Łazienki, kuchnie, pomieszczenia techniczne | Nie służy do sterowania dwiema lampami |
| Łącznik podwójny świecznikowy | Steruje dwoma niezależnymi obwodami oświetlenia | Żyrandole z dwiema sekcjami światła | Nie daje pełnego odcięcia dwóch przewodów jednego obwodu |
| Aparat 2P w rozdzielnicy | Zabezpiecza lub rozłącza dwa tory w tablicy | Rozdzielnice, obwody zasilające, serwis | To nie jest osprzęt ścienny, tylko aparat modułowy |
Właśnie tu najczęściej pojawia się chaos: ktoś kupuje „dwubiegunowy”, a potrzebuje świecznikowego, albo odwrotnie. Ja zawsze sprawdzam nie tylko nazwę handlową, ale też symbol zacisków i opis funkcji. To oszczędza godzinę szukania błędu później. Skoro terminologia jest już uporządkowana, można przejść do samego schematu podłączenia.

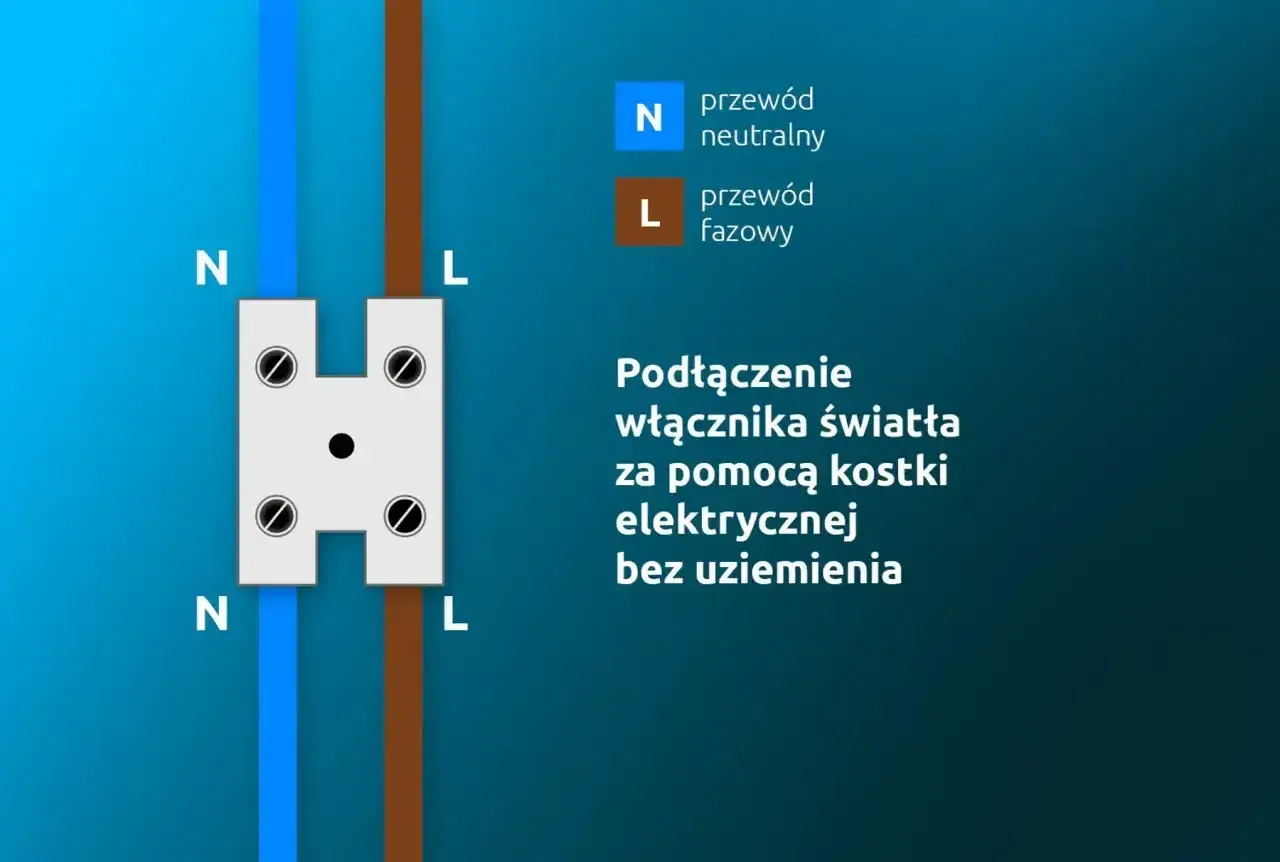

Jak czytać schemat podłączenia krok po kroku
W dobrym montażu najpierw czytam oznaczenia, a dopiero potem wkładam przewody do zacisków. To ważne, bo układ terminali nie zawsze jest identyczny między producentami. Nie zakładam, że górny zacisk zawsze oznacza wejście, a dolny wyjście. Zawsze patrzę na legendę nadrukowaną na mechanizmie albo na schemat w instrukcji.
W praktyce schemat sprowadza się do czterech rzeczy: zasilanie wchodzi na stronę wejściową, odbiornik wychodzi ze strony wyjściowej, przewody ochronne PE nie przechodzą przez łącznik, a zaciski trzeba dokręcić zgodnie z zaleceniem producenta. W nowych instalacjach przewód brązowy, czarny lub szary zwykle oznacza fazę, niebieski neutralny, a zielono-żółty ochronny. W starszych puszkach nie ufam jednak samym kolorom.
| Oznaczenie | Znaczenie | Co zwykle podłączasz |
|---|---|---|
| L / 1 | Wejście fazy | Przewód zasilający z obwodu |
| L out / 2 | Wyjście fazy | Przewód prowadzący do odbiornika |
| N / 3 | Wejście neutralnego | Przewód neutralny z zasilania |
| N out / 4 | Wyjście neutralnego | Przewód neutralny do odbiornika |
| PE | Przewód ochronny | Nie prowadzi się go przez łącznik |
- Odłącz zasilanie w rozdzielnicy i sprawdź brak napięcia miernikiem dwubiegunowym.
- Odsłoń mechanizm i odczytaj oznaczenia zacisków na obudowie.
- Rozpoznaj przewód zasilający oraz przewód prowadzący do odbiornika.
- Podłącz wejście i wyjście zgodnie ze schematem producenta, bez zamiany torów.
- Dokręć zaciski, ułóż przewody w puszce i sprawdź, czy izolacja nie została ściśnięta.
- Po złożeniu osprzętu wykonaj próbę działania i obserwuj, czy nic się nie grzeje.
Jeżeli w puszce widzisz kilka żył o podobnym kolorze albo instalacja była już wcześniej przerabiana, nie zgaduję. W takich przypadkach identyfikacja przewodów jest ważniejsza niż samo wpięcie mechanizmu, a najwięcej czasu i tak oszczędza dobre przygotowanie. Z tego punktu łatwo przejść do błędów, które w praktyce zdarzają się najczęściej.
Najczęstsze błędy montażowe, które wracają jako awaria
W instalacji osprzętu dwie rzeczy robią więcej szkody niż sama marka mechanizmu: pośpiech i zgadywanie. Z mojego doświadczenia wynika, że większość problemów nie bierze się z „wadliwego łącznika”, tylko z drobnych niedopatrzeń przy montażu.
- Mylenie przewodu neutralnego z ochronnym - przewód PE nie powinien być przełączany ani traktowany jak tor roboczy.
- Opieranie się wyłącznie na kolorach - w starszych instalacjach barwy żył bywają mylące lub zmienione przy naprawach.
- Niedokręcone zaciski - po czasie powodują grzanie, iskrzenie i niestabilną pracę osprzętu.
- Wybór złego typu osprzętu - dwubiegunowy do dwóch lamp albo świecznikowy tam, gdzie potrzebne jest pełne odcięcie.
- Przekroczenie obciążenia znamionowego - standardowe modele oświetleniowe zwykle mają 10AX lub 16AX, a nie zapas „na wszystko”.
- Zbyt ciasne ułożenie przewodów w puszce - przy dociśnięciu ramki można uszkodzić izolację albo wypchnąć żyłę z zacisku.
Jeśli mam wskazać jeden błąd, który najczęściej daje objawy dopiero po kilku dniach, to jest nim właśnie niedokręcenie i słaby styk. Taki montaż potrafi działać „na sucho”, a potem zaczyna się nagrzewać pod obciążeniem. To prowadzi już prosto do pytania, jaki model wybrać, żeby nie wracać do poprawki.
Jak dobrać model do łazienki, kuchni albo warsztatu
Nie każdy dwubiegunowy łącznik nadaje się wszędzie. W suchym pokoju wystarczy prosty osprzęt podtynkowy, ale w pomieszczeniu o wyższej wilgotności albo w miejscu narażonym na pył i zachlapania od razu patrzę na obudowę, stopień ochrony i jakość zacisków. W praktyce IP20 sprawdza się w suchych wnętrzach, a do łazienki, garażu czy stref technicznych sensownie jest rozważyć IP44 albo wyżej, jeśli warunki tego wymagają.
| Miejsce montażu | Na co zwrócić uwagę | Co zwykle się sprawdza |
|---|---|---|
| Pokój, korytarz | Estetyka, prosty mechanizm, 10AX lub 16AX | Podtynkowy łącznik z czytelnymi oznaczeniami |
| Kuchnia | Lepsze zaciski, odporność na intensywniejszą eksploatację | Model markowy z wyraźnym schematem i solidną ramką |
| Łazienka | Strefa montażu, stopień ochrony, zgodność z projektem | Osprzęt o odpowiednim IP, ale bez łamania zasad stref bezpieczeństwa |
| Warsztat, garaż | Wytrzymałość mechaniczna, pył, częstsze przełączanie | Wersja natynkowa lub hermetyczna, jeśli warunki są trudniejsze |
W 2026 roku ceny prostych modeli do wnętrz zaczynają się zwykle od kilkunastu złotych, a lepsze serie osprzętu kosztują najczęściej około 50-90 zł. Wersje natynkowe, hermetyczne albo z dodatkowymi funkcjami potrafią kosztować wyraźnie więcej. Ja traktuję to tak: jeśli osprzęt ma pracować w trudniejszych warunkach, oszczędność na samym mechanizmie zwykle jest krótkowzroczna.
Wybór jest więc prosty, ale tylko wtedy, gdy dobrze oceniasz środowisko pracy urządzenia. Zostaje jeszcze jedna rzecz, którą zawsze sprawdzam przed zamknięciem puszki.
Co sprawdzić przed zamknięciem puszki
Zanim dokręcę ramkę, robię szybki przegląd końcowy. To kilka minut, które często decydują o tym, czy instalacja przejdzie bezproblemowo pierwsze dni pracy, czy wróci z reklamacją. Ja patrzę na to zawsze w tej samej kolejności.
- Czy wszystkie zaciski są pewnie dokręcone.
- Czy żaden przewód nie jest przycięty przez mechanizm lub ramkę.
- Czy przewody robocze i ochronne są prowadzone zgodnie z funkcją, bez przypadkowych mostków.
- Czy po włączeniu zasilania łącznik odcina dokładnie to, co ma odcinać.
- Czy opis obwodu w rozdzielnicy odpowiada temu, co faktycznie zasila dany punkt.
Jeżeli w puszce są przewody bez jednoznacznych oznaczeń, jeśli instalacja była przerabiana kilka razy albo jeśli nie masz pewności, który tor jest wejściem, nie warto „dowozić” montażu siłą. W takich sytuacjach identyfikacja obwodu jest ważniejsza niż sam schemat, bo dobrze podłączony mechanizm i tak nie naprawi błędnie rozpoznanych żył. To właśnie dlatego dwubiegunowy osprzęt najlepiej montuje się spokojnie, z miernikiem i bez domysłów.
Najkrócej rzecz ujmując: dobry schemat zaczyna się od poprawnego rozróżnienia osprzętu, potem od identyfikacji przewodów, a kończy na rzetelnym sprawdzeniu połączeń. Jeśli trzymasz się tych trzech zasad, dwubiegunowy łącznik przestaje być problemem, a staje się po prostu porządnie wykonanym elementem instalacji.
