W praktyce budowa włącznika światła jest prosta, ale to właśnie w tych kilku elementach kryją się różnice między zwykłym łącznikiem, modelem schodowym czy wersją z podświetleniem. Poniżej rozkładam temat na części: z czego składa się mechanizm, jak działa, jakie są typy i co sprawdzić przed montażem osprzętu, żeby uniknąć późniejszych poprawek. Z perspektywy instalatora to mały element, który potrafi bardzo ułatwić albo skomplikować codzienne użytkowanie oświetlenia.
Najważniejsze rzeczy, które warto zapamiętać
- Typowy łącznik rozłącza przewód fazowy, a nie neutralny, dlatego jego poprawne podłączenie ma znaczenie dla bezpieczeństwa.
- Na konstrukcję składają się zwykle: mechanizm łączeniowy, klawisz lub przycisk, ramka, zaciski i elementy mocujące w puszce.
- Najczęściej spotkasz wersje: pojedynczą, podwójną, schodową, krzyżową, podświetlaną i smart.
- Przed montażem sprawdź rodzaj puszki, głębokość osadzenia, liczbę żył, typ zacisków i warunki w pomieszczeniu.
- Przy LED, osprzęcie podświetlanym i automatyce domowej łatwo o drobne problemy, jeśli nie dopasuje się elementów instalacji do siebie.
- Jeśli nie masz pewności co do przewodów lub obwodu, bezpieczniej jest zlecić pracę elektrykowi niż zgadywać.
Z czego składa się typowy łącznik ścienny
Jeśli rozbierze się zwykły łącznik na części, widać, że nie ma w nim nic tajemniczego. Najważniejszy jest mechanizm łączeniowy, czyli część, która faktycznie zamyka i otwiera obwód; reszta służy wygodzie, estetyce i bezpiecznemu osadzeniu w puszce. Ja patrzę na ten osprzęt jak na zestaw współpracujących elementów, a nie tylko na sam klawisz, bo to właśnie szczegóły decydują o trwałości montażu.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Mechanizm łączeniowy | Otwiera i zamyka obwód oświetleniowy | Czy odpowiada typowi łącznika i obciążeniu instalacji |
| Klawisz lub przycisk | To część, którą użytkownik naciska na co dzień | Czy pracuje lekko, bez luzów i bez nieprzyjemnego „kliknięcia” na siłę |
| Ramka i maskownica | Zakrywają mechanizm i dopasowują osprzęt do wnętrza | Seria, kolor, odporność na zarysowania i spójność z gniazdami |
| Zaciski | Miejsce podłączenia przewodów | Oznaczenia L, 1, 2, a także to, czy są śrubowe czy samozaciskowe |
| Wspornik i łapki montażowe | Stabilizują łącznik w puszce | Czy dobrze trzymają mechanizm i nie deformują go podczas dokręcania |
W praktyce to właśnie zaciski i sposób mocowania robią największą różnicę przy montażu. Dobrze dobrany model siedzi równo, nie „ucieka” w bok i nie wymaga późniejszego poprawiania ramki. Kiedy znam już te elementy, łatwiej mi wyjaśnić, dlaczego dwa pozornie podobne łączniki mogą działać zupełnie inaczej.
Jak działa mechanizm od środka

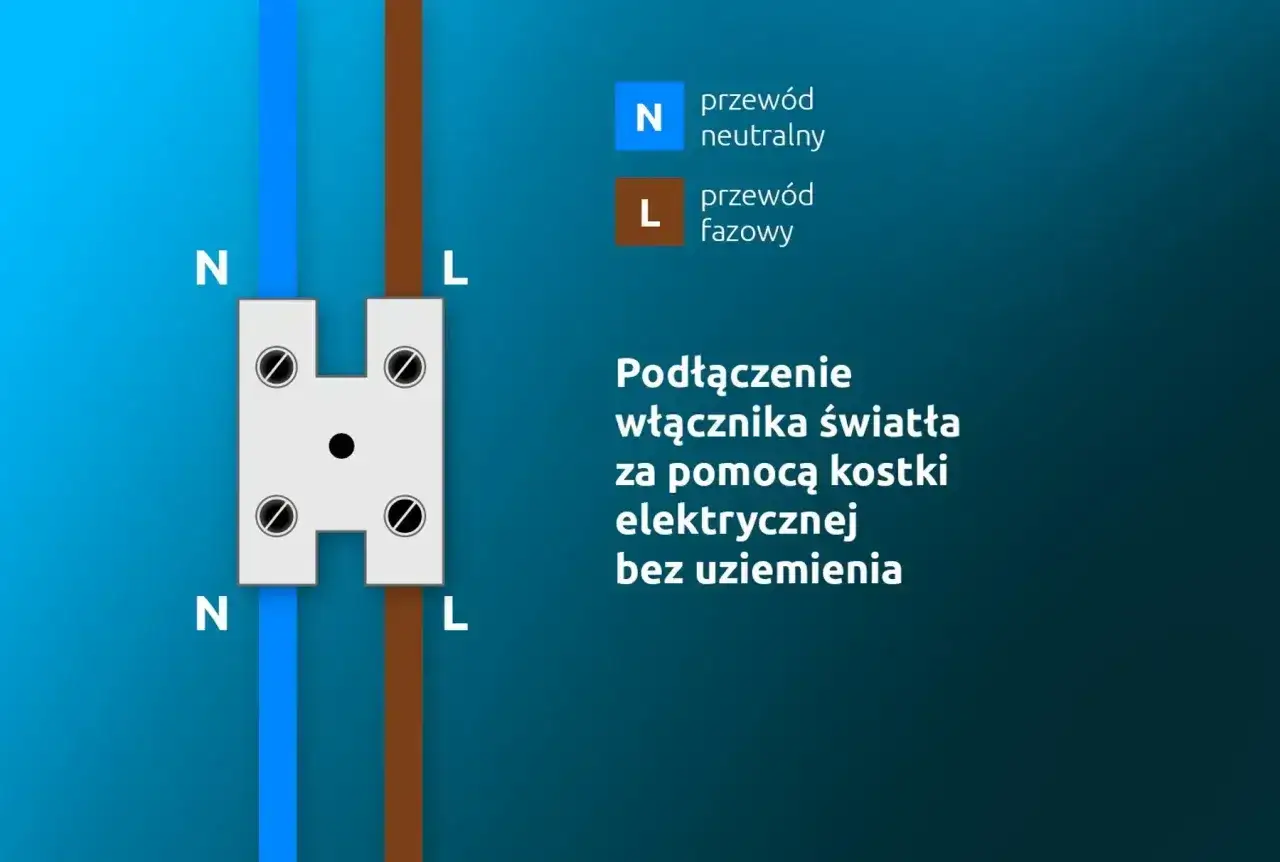

W języku potocznym mówi się „włącznik”, ale technicznie najczęściej chodzi o łącznik, czyli element, który zamyka albo przerywa obwód. W standardowej instalacji oświetleniowej rozłącza się przewód fazowy, bo to on doprowadza energię do oprawy; neutralny i ochronny nie przechodzą przez klawisz. To rozwiązanie jest po prostu bezpieczniejsze i zgodne z tym, jak projektuje się domowe obwody 230 V.
W środku pracuje prosty układ styków: naciśnięcie klawisza przesuwa element ruchomy, który dociska lub rozdziela metalowe styki. Sprężyna albo zapadka utrzymuje stabilną pozycję, dzięki czemu klawisz nie wraca sam po puszczeniu dłoni. W wersjach schodowych i krzyżowych układ styków jest inny, bo łącznik ma współpracować z drugim albo kolejnym punktem sterowania, a nie tylko włączać jedną lampę.
To właśnie dlatego od środka zwykły łącznik, model schodowy i wersja krzyżowa mogą wyglądać podobnie z zewnątrz, ale mieć zupełnie inne oznaczenia na obudowie. Kiedy rozumie się tę różnicę, znacznie łatwiej dobrać osprzęt do konkretnego obwodu i nie pomylić się przy montażu.
Jakie typy łączników spotyka się najczęściej
Najprostszy model to łącznik jednobiegunowy, czyli taki, który steruje jednym obwodem z jednego miejsca. W mieszkaniach spotykam też wersje podwójne, schodowe i krzyżowe, a coraz częściej także podświetlane i inteligentne. Każdy z nich rozwiązuje inny problem, więc sama estetyka nie powinna być jedynym kryterium wyboru.
| Typ łącznika | Do czego służy | Gdzie sprawdza się najlepiej | O czym łatwo zapomnieć |
|---|---|---|---|
| Pojedynczy | Steruje jednym obwodem z jednego miejsca | Małe pokoje, korytarze, proste punkty światła | Nie daje wygody sterowania z dwóch stron |
| Podwójny | Rozdziela oświetlenie na dwie sekcje | Salon, sypialnia, większa lampa sufitowa | Wymaga odpowiednio przygotowanej lampy albo dwóch obwodów wyjściowych |
| Schodowy | Pozwala sterować światłem z dwóch miejsc | Schody, korytarz, sypialnia przy wejściu i przy łóżku | Nie działa poprawnie samodzielnie, potrzebuje pary |
| Krzyżowy | Współpracuje z dwoma schodowymi i rozszerza sterowanie | Długie przejścia, większe ciągi komunikacyjne | Zwiększa liczbę przewodów i wymaga dokładnego planu instalacji |
| Podświetlany | Ułatwia znalezienie klawisza po ciemku | Hol, korytarz, pokój gościnny | Przy niektórych źródłach LED może powodować delikatne żarzenie po wyłączeniu |
| Smart | Współpracuje z aplikacją, automatyką lub scenami świetlnymi | Nowoczesne mieszkania i modernizacje instalacji | Często wymaga przewodu neutralnego albo dodatkowego modułu |
Na obudowie producenci zwykle używają oznaczeń L, 1, 2 albo symboli strzałek, a nie dekoracyjnych skrótów. Dla instalatora to nie detal, tylko realna wskazówka, gdzie ma trafić przewód zasilający i jak poprowadzić dalsze połączenia. Gdy typ łącznika jest już jasny, kolejny krok to ocena samego miejsca montażu.
Co sprawdzić przed montażem osprzętu
Ja zawsze zaczynam od ściany, a dopiero potem patrzę na model łącznika. Dobry wybór zależy nie tylko od wyglądu ramki, ale też od tego, co fizycznie jest w puszce i jak wygląda cały obwód. W praktyce to właśnie na tym etapie wychodzi większość niepasujących zakupów.
- Rodzaj montażu - osprzęt podtynkowy wygląda najczyściej, ale wymaga odpowiedniej puszki; natynkowy jest wygodniejszy w garażu, piwnicy czy altanie.
- Głębokość puszki - jeśli miejsca jest mało, mechanizm może się nie zmieścić albo przewody będą zbyt mocno zgięte.
- Liczba przewodów - przy schodowych, krzyżowych i smart instalacja bywa bardziej rozbudowana niż przy zwykłym, pojedynczym obwodzie.
- Typ zacisków - zaciski śrubowe dają klasyczne połączenie, a samozaciskowe skracają montaż i są wygodne przy wymianie osprzętu.
- Warunki pomieszczenia - do wilgotnych lub pylistych miejsc dobieram osprzęt o odpowiedniej szczelności, często minimum IP44 tam, gdzie naprawdę ma to sens.
- Kompatybilność ze źródłem światła - LED, ściemniacz i podświetlenie łącznika nie zawsze współpracują bezproblemowo, zwłaszcza w starszych instalacjach.
Jeśli instalacja ma obsługiwać kilka punktów sterowania albo moduł smart, sprawdzam też, czy w puszce jest przewód neutralny. Wiele nowoczesnych rozwiązań bez niego działa gorzej, a czasem wymaga dodatkowego modułu. Tę kwestię łatwo przeoczyć, a później wygląda to jak problem z produktem, choć w rzeczywistości chodzi o dopasowanie do obwodu.
Przy osprzęcie podtynkowym zwracam też uwagę na sposób mocowania. Dobrze osadzony mechanizm nie powinien się kołysać ani wymuszać na ramce naprężeń, bo po kilku tygodniach wychodzą z tego luzy i skrzypienie. Z takiego punktu widzenia montaż zaczyna się jeszcze przed przyłożeniem śrubokręta, a to prowadzi prosto do najczęstszych błędów.
Najczęstsze błędy przy wymianie i podłączaniu
Najwięcej problemów nie wynika z samej konstrukcji łącznika, tylko z pośpiechu i przyzwyczajeń. Przewody są opisane, obudowa ma oznaczenia, a mimo to wiele usterek powtarza się niemal identycznie. Ja traktuję te błędy jako dobry test praktyki: jeśli ktoś je zna, rzadziej wraca z reklamacją albo z luźnym klawiszem po tygodniu.
- Podłączenie „na oko” - przewody zasilające nie zawsze da się rozpoznać wyłącznie po kolorze, więc warto potwierdzić ich funkcję odpowiednim pomiarem.
- Za mało miejsca w puszce - zbyt płytka puszka powoduje ścisk przewodów, trudności z osadzeniem mechanizmu i późniejsze odkształcenia ramki.
- Brak zapasu przewodu - gdy żyła jest zbyt krótka, montaż staje się niepotrzebnie nerwowy, a przy kolejnej wymianie robi się problem.
- Za mocne dokręcanie - może uszkodzić przewód albo sam zacisk, zwłaszcza przy tańszym osprzęcie.
- Pomylenie typu łącznika - schodowy nie zastąpi zwykłego jednobiegunowego, a krzyżowy nie działa bez odpowiedniego układu całej instalacji.
- Ignorowanie LED i elektroniki - podświetlenie lub łącznik smart potrafią zachowywać się inaczej niż klasyczny mechanizm, szczególnie w starszych obwodach.
Przed dotknięciem przewodów zawsze odłączam zasilanie i sprawdzam brak napięcia miernikiem, a nie wyłącznie próbówką. To drobiazg, który oszczędza najwięcej kłopotów. Kiedy ten etap jest zrobiony porządnie, można już spokojnie dopasować łącznik do konkretnego pomieszczenia.
Jak dobrać łącznik do pomieszczenia
W praktyce nie wybieram osprzętu „do domu”, tylko do konkretnego miejsca. Inaczej podchodzę do korytarza, inaczej do salonu, a jeszcze inaczej do łazienki czy garażu. To podejście od razu zmniejsza ryzyko, że piękny wizualnie model okaże się niewygodny albo po prostu niepasujący do instalacji.
| Pomieszczenie | Co zwykle wybieram | Dlaczego to działa |
|---|---|---|
| Korytarz i schody | Schodowy, a przy dłuższym ciągu także krzyżowy | Pozwala włączać i wyłączać światło z miejsc, z których faktycznie korzystasz |
| Salon | Podwójny albo smart | Ułatwia strefowanie światła i dopasowanie nastroju do sytuacji |
| Sypialnia | Schodowy przy drzwiach i przy łóżku | Nie trzeba wracać do wejścia, żeby zgasić światło |
| Łazienka | Osprzęt o odpowiedniej szczelności, zwykle z myślą o wilgoci | Chroni mechanizm przed zawilgoceniem i przyspieszonym zużyciem |
| Garaż i piwnica | Natynkowy, odporny mechanicznie | Prostszy montaż i lepsza odporność w mniej „salonowych” warunkach |
W salonie często lepiej sprawdza się podział na dwie sekcje światła niż jeden mocny punkt sterowania. Z kolei w sypialni wygoda schodowego jest odczuwalna od pierwszego dnia, bo nikt nie lubi wracać do drzwi po zgaszeniu lampy. Dobrze dobrany osprzęt nie musi być efektowny, ale powinien odpowiadać na realny sposób korzystania z pomieszczenia.
Przy wyborze do łazienki i miejsc wilgotnych nie skupiam się tylko na estetyce ramki, lecz przede wszystkim na szczelności i zgodności z warunkami pracy. To samo dotyczy garażu albo piwnicy, gdzie czasem lepiej działa prosty, solidny model niż najbardziej designerska wersja. Z tego powodu przy zakupie patrzę szerzej niż tylko na sam front łącznika.
Co daje znajomość konstrukcji przed zakupem i montażem
Jeśli miałbym wskazać jedną rzecz, powiedziałbym tak: zanim kupisz osprzęt, sprawdź nie tylko wygląd, ale też typ obwodu, puszkę i sposób sterowania oświetleniem. Właśnie te trzy rzeczy najczęściej decydują o tym, czy montaż trwa krótko, czy kończy się przeróbką instalacji. Dobrze dobrany łącznik działa cicho, pewnie i bez niespodzianek przez lata.
Przy prostych wymianach najwięcej daje spokojna weryfikacja oznaczeń, głębokości puszki i kompatybilności z LED. Jeśli cokolwiek budzi wątpliwości, nie zgaduję przy przewodach pod napięciem, bo to zły moment na eksperymenty. Właśnie taki praktyczny realizm oszczędza czas, nerwy i niepotrzebne koszty, a przy okazji chroni cały osprzęt.
Jeśli podejdziesz do tematu przez pryzmat konstrukcji, a nie tylko wyglądu klawisza, łatwiej kupisz właściwy model i szybciej ocenisz, czy instalacja jest gotowa na montaż. To najprostszy sposób, żeby zwykły element ścienny stał się naprawdę przewidywalny w codziennym użyciu.
