Łącznik schodowy - jak podłączyć? Schemat, montaż i błędy

Łącznik schodowy rozwiązuje bardzo konkretny problem: pozwala sterować jednym światłem z dwóch miejsc, bez biegania po ciemku i bez zgadywania, gdzie zostało zapalone oświetlenie. W tym tekście wyjaśniam, jak działa włącznik schodowy, z czego składa się taki obwód i jak podejść do montażu, żeby instalacja była wygodna, czytelna i bezpieczna. Dorzucam też typowe błędy, które najczęściej widzę przy remoncie i wymianie osprzętu.

Na czym polega działanie układu schodowego

Ja tłumaczę to tak: łącznik schodowy nie „daje prądu na stałe”, tylko przełącza tor przepływu między dwoma wyjściami. Dzięki temu ta sama lampa może być włączona i wyłączona z dwóch miejsc, a położenie klawisza jednego łącznika nie blokuje drugiego. To właśnie dlatego takie rozwiązanie sprawdza się na schodach, w korytarzu albo przy wejściu do sypialni.

W praktyce każdy łącznik schodowy ma jeden zacisk wspólny i dwa zaciski przełączane. Gdy poruszasz klawiszem, wewnętrzny styk przerzuca połączenie na drugi tor. Jeśli oba łączniki „wybiorą” ten sam tor, obwód się zamyka i światło świeci. Jeśli wybiorą różne tory, obwód się przerywa i lampa gaśnie. Z punktu widzenia użytkownika to proste, ale od strony instalacji wymaga już prawidłowego prowadzenia przewodów. Kiedy to rozumiesz, znacznie łatwiej zobaczyć, co dzieje się w puszkach i dlaczego sam wygląd klawisza niczego nie zdradza.

Warto też od razu odróżnić łącznik schodowy od zwykłego jednobiegunowego. Ten drugi po prostu zwiera albo rozwiera jeden obwód, a schodowy przełącza między dwoma torami. To drobna różnica konstrukcyjna, ale w montażu daje zupełnie inny efekt. Żeby było to naprawdę czytelne, trzeba spojrzeć na sam obwód i na to, jakie przewody są w nim potrzebne.

Jak wygląda obwód i co naprawdę łączy oba łączniki

W klasycznym układzie masz trzy podstawowe elementy: zasilanie, dwa łączniki schodowe i oprawę oświetleniową. Pomiędzy łącznikami biegną przewody korespondencyjne, czyli te żyły, które przenoszą sygnał przełączania z jednego miejsca do drugiego. Samo źródło światła jest zasilane osobnym torem, a przewód neutralny prowadzi się bezpośrednio do lampy.

Najważniejszy wniosek jest prosty: schodowy układ działa dzięki przełączaniu toru, a nie dzięki prostemu włączaniu i wyłączaniu jednego przewodu. Z tego powodu najczęstszy błąd to montaż jednego łącznika schodowego i jednego zwykłego, co zwykle kończy się tym, że instalacja działa tylko częściowo albo wcale. Kiedy układ jest zrozumiały na poziomie przewodów, sam montaż staje się dużo mniej tajemniczy.

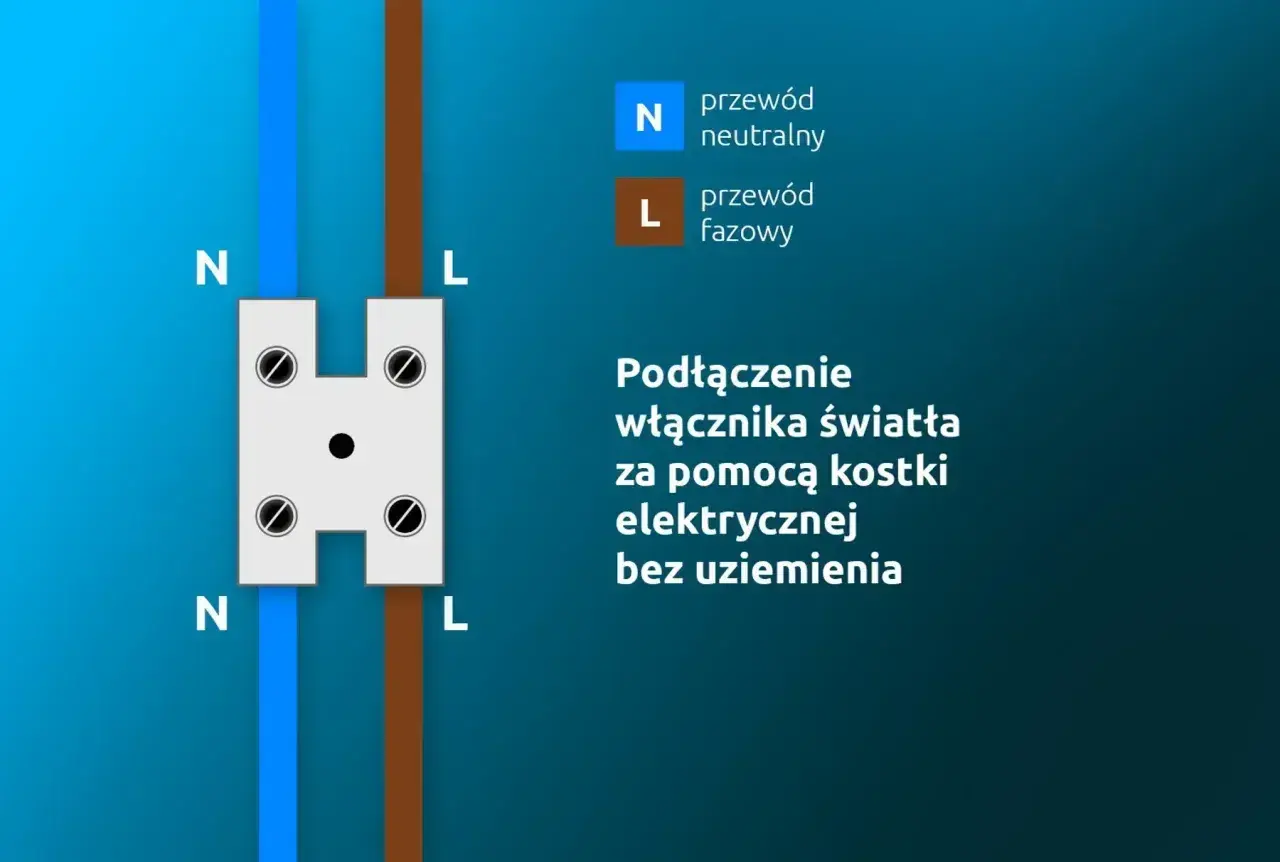

Jak podłącza się klasyczny układ w praktyce

W montażu zawsze zaczynam od bezpieczeństwa: odłączam zasilanie, sprawdzam brak napięcia testerem i dopiero wtedy rozbieram osprzęt. W instalacjach starego typu nie ufam wyłącznie kolorom izolacji, bo bywa, że ktoś kiedyś zmienił ich funkcję bez zachowania standardu. To szczególnie ważne w remontach, gdzie przewody bywają opisane „na oko”, a nie według aktualnych zasad.

1. Wyłącz zasilanie obwodu i potwierdź brak napięcia na przewodach.
2. Odszukaj zacisk wspólny w każdym łączniku. W wielu mechanizmach jest oznaczony jako L lub COM.
3. Podaj fazę na pierwszy łącznik.
4. Połącz oba łączniki dwoma przewodami korespondencyjnymi.
5. Z drugiego łącznika wyprowadź przewód do lampy.
6. Przewód neutralny poprowadź bezpośrednio do oprawy, a ochronny PE do elementów, które go wymagają.
7. Zamontuj mechanizm w puszce, załóż ramkę i klawisz, a potem sprawdź działanie z obu miejsc.

Jeśli instalacja ma działać bez problemów przez lata, nie ściskaj przewodów na siłę w puszce i nie zostawiaj luźnych żył przy zaciskach. Przy osprzęcie podtynkowym liczy się nie tylko schemat, ale też miejsce na ułożenie przewodów. W praktyce standardowa puszka ø60 mm zwykle wystarcza, ale przy mechanizmach z podświetleniem, wersjach podwójnych albo smart głębokość robi różnicę. W wielu modelach producenci podają minimum rzędu 30-32 mm, więc przy płytszej puszce montaż zaczyna być po prostu niewygodny.

Ja przy takich pracach zwracam jeszcze uwagę na to, czy zaciski są śrubowe, czy automatyczne. Te drugie przyspieszają montaż, ale w starszych instalacjach i tak trzeba najpierw porządnie ocenić stan przewodów. Kiedy układ jest poprawnie rozplanowany, pozostaje już tylko przetestować go z obu stron i przejść do miejsc, w których daje najwięcej wygody.

Gdzie ten osprzęt daje największą wygodę

Łącznik schodowy kojarzy się ze schodami nie bez powodu, ale jego sens wykracza daleko poza klatkę schodową. W praktyce najlepszy efekt daje tam, gdzie człowiek wchodzi do pomieszczenia w jednym miejscu, a wychodzi w innym, albo gdzie po zgaszeniu światła nie chce wracać do drzwi. To zwykle najbardziej „ludzki” powód, dla którego ten osprzęt naprawdę się opłaca.

• Schody w domu jednorodzinnym - zapalasz światło na dole i gasisz je na górze, bez schodzenia po ciemku.
• Długi korytarz - sterowanie z obu końców eliminuje problem zostawionego światła na drugiej stronie mieszkania.
• Sypialnia - włączasz światło przy wejściu, a gasisz je przy łóżku. To drobiazg, ale codziennie robi różnicę.
• Garaż i wejście do domu - szczególnie wygodne, gdy wracasz z zakupami albo po zmroku.
• Piwnica, strych, kotłownia - tam liczy się szybkie i intuicyjne sterowanie, bez szukania dodatkowego przycisku.

W budynkach wielopoziomowych takie rozwiązanie poprawia też ergonomię całej komunikacji. Im bardziej naturalna jest trasa domownika, tym bardziej docenia on drugi punkt sterowania. I właśnie tu pojawia się pytanie, co zrobić, gdy punktów ma być więcej niż dwa.

Najczęstsze błędy, przez które instalacja nie działa

W mojej praktyce błędy przy schodowym układzie prawie zawsze wynikają z pośpiechu albo pomylenia zacisków. Sama zasada jest prosta, ale wystarczy jeden przewód w złym miejscu, żeby światło działało „czasem”, „w jedną stronę” albo wcale. Poniżej zebrałem sytuacje, które widzę najczęściej.

• Pomylenie łącznika schodowego ze zwykłym - instalacja wygląda podobnie, ale wewnętrznie działa inaczej.
• Podłączenie fazy do złego zacisku - wtedy obwód bywa nieprzewidywalny albo działa tylko z jednego miejsca.
• Brak dwóch przewodów korespondencyjnych - bez nich drugi łącznik nie ma jak przełączyć toru.
• Luźny zacisk - objawia się przerywaniem działania, iskrzeniem albo grzaniem mechanizmu.
• Zbyt płytka puszka - przewody nie mieszczą się swobodnie, a montaż robi się siłowy.
• Oczekiwanie, że podświetlenie LED zawsze zagra idealnie - czasem pojawia się delikatne świecenie po wyłączeniu, zwłaszcza przy niektórych źródłach LED i podświetlanych mechanizmach.
• Ignorowanie starego oznaczenia żył - w remontowanych mieszkaniach kolory przewodów nie zawsze odpowiadają rzeczywistej funkcji.

Jeżeli po montażu jedno miejsce działa poprawnie, a drugie nie, zwykle nie ma mowy o „wadliwym łączniku”, tylko o błędzie w połączeniach. To dobra wiadomość, bo w większości przypadków problem da się zdiagnozować bez wymiany całej instalacji. Gdy ten układ jest już oswojony, warto zobaczyć, jak wypada na tle innych sposobów sterowania światłem.

Schodowy, krzyżowy i smart home bez niepotrzebnego zamieszania

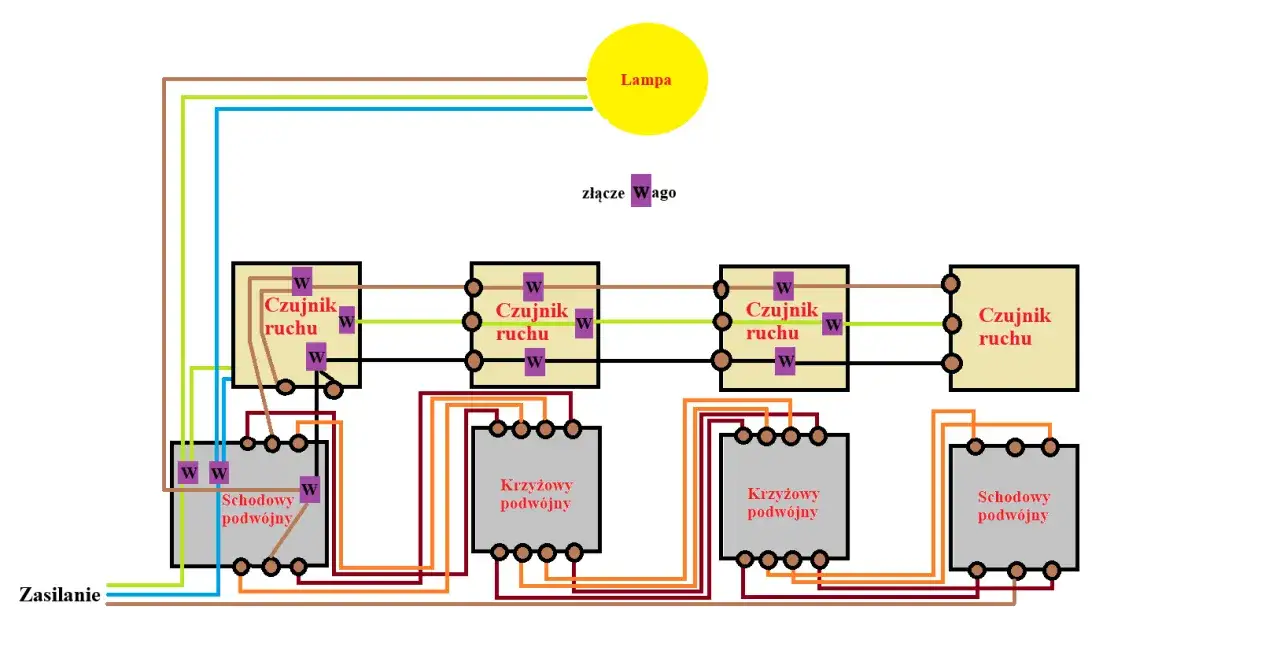

Tu najłatwiej o nieporozumienie, więc porządkuję to jasno: schodowy służy do sterowania z dwóch miejsc, a krzyżowy dokłada kolejne punkty pośrednie. Jeśli potrzebujesz tylko dwóch punktów, nie komplikuj instalacji. Jeśli planujesz trzy lub więcej, krzyżowy staje się naturalnym uzupełnieniem układu.

W rozwiązaniach smart mechanika działa inaczej niż w klasycznym osprzęcie. Często potrzebne są przewody L i N w puszce, a sterowanie odbywa się przez aplikację albo moduł komunikacji. To nie jest wada, tylko inna logika całego systemu. Ja traktuję takie rozwiązanie jako dobre tam, gdzie ktoś naprawdę chce integracji z automatyką, a nie tylko wygodnego klawisza przy schodach. Jeśli celem jest wyłącznie prosty montaż osprzętu i niezawodne sterowanie z dwóch miejsc, klasyczny układ nadal wygrywa prostotą.

Co sprawdzić przed kupnem, żeby instalacja nie wymagała przeróbek

Przed zakupem patrzę nie tylko na wygląd ramki, ale przede wszystkim na parametry i warunki montażowe. To oszczędza późniejszego poprawiania instalacji, a przy osprzęcie podtynkowym poprawki bywają najbardziej kosztowne. W praktyce wystarczy kilka prostych kontroli, żeby uniknąć nieprzyjemnych niespodzianek.

Jeśli miałbym zostawić jedną praktyczną radę, to tę: najpierw zaplanuj logikę sterowania, potem dobierz osprzęt. Dwa punkty sterowania, trzy punkty z krzyżowym czy wariant smart z aplikacją to trzy różne decyzje montażowe. Gdy zrobisz ten krok dobrze, instalacja staje się przewidywalna, a sam łącznik schodowy robi dokładnie to, czego od niego oczekujesz: daje wygodę bez zbędnej komplikacji.
