Układ schodowy pozwala sterować jedną lampą z dwóch miejsc, dlatego świetnie sprawdza się na schodach, w korytarzu albo przy wejściu do sypialni z dwóch stron. W praktyce najważniejsze nie jest samo „wpięcie kabli”, tylko poprawne rozpoznanie zacisku wspólnego, przewodów korespondencyjnych i toru prowadzącego do oprawy.
W tym tekście pokazuję, jak podłączyć dwa włączniki schodowe, jak odróżnić oznaczenia na osprzęcie, jakie błędy najczęściej psują cały układ i kiedy lepiej od razu wybrać inny wariant montażu.
Najpierw sprawdź układ, przewody i oznaczenia zacisków
- W układzie schodowym faza trafia na pierwszy łącznik, a z drugiego wychodzi przewód na lampę.
- Między łącznikami biegną dwa przewody korespondencyjne, których nie wolno mylić z neutralnym ani ochronnym.
- Zacisk wspólny jest zwykle oznaczony jako L lub COM, a dwa pozostałe są korespondencyjne.
- Przed montażem trzeba wyłączyć zasilanie i potwierdzić brak napięcia testerem.
- Jeśli chcesz sterować światłem z trzech miejsc, samych dwóch schodowych nie wystarczy.
Jak działa układ dwóch łączników schodowych
W instalacjach częściej mówi się o łączniku schodowym, choć potocznie wiele osób nadal używa słowa „włącznik”. Sama zasada działania jest prosta: zasilanie fazowe trafia na pierwszy łącznik, dwa przewody korespondencyjne łączą oba mechanizmy, a z drugiego łącznika wychodzi przewód na lampę. Neutralny omija oba łączniki i idzie bezpośrednio do oprawy.
To ważne, bo taki układ nie działa jak zwykły wyłącznik z jednym wejściem i jednym wyjściem. Każde naciśnięcie zmienia tylko tor, którym płynie faza, dlatego światło można włączyć i wyłączyć z dwóch różnych miejsc bez względu na aktualne położenie klawiszy.
| Element | Rola w obwodzie | Co warto zapamiętać |
|---|---|---|
| Faza L | Zasilanie układu | Wchodzi na zacisk wspólny pierwszego łącznika. |
| Przewody korespondencyjne | Łączą oba łączniki | Są dwa, a ich kolejność zwykle nie ma znaczenia. |
| Powrót do lampy | Tor wyjściowy | Wychodzi z zacisku wspólnego drugiego łącznika. |
| N i PE | Zasilanie oprawy | Nie prowadzi się ich przez sam łącznik schodowy. |
W nowych instalacjach faza i tor przełączany są zwykle prowadzone żyłami brązową, czarną lub szarą, neutralny jest niebieski, a ochronny żółto-zielony. W starych obwodach nie opieram się jednak wyłącznie na kolorze, bo po latach przeróbek potrafi on wprowadzić w błąd szybciej niż sam schemat.
Jak rozpoznać przewody i zaciski w puszce
Ja zawsze zaczynam od zdjęcia połączeń przed rozbiórką. To drobiazg, ale w praktyce oszczędza najwięcej czasu, zwłaszcza gdy puszka była już wcześniej przerabiana albo w środku siedzi kilka przewodów o podobnym kolorze.
- Zacisk wspólny bywa oznaczony jako L, COM albo wyróżniony innym kolorem śruby.
- Dwa zaciski boczne to przewody korespondencyjne; w większości modeli można je zamienić miejscami.
- Neutralny N i ochronny PE nie służą do przełączania światła na samym łączniku.
- Łącznik z podświetleniem może wymagać innego podłączenia niż zwykły mechanizm, więc instrukcja producenta ma tu znaczenie.
Jeśli mechanizm ma oznaczenia tylko symbolami zamiast opisów, patrzę nie tylko na nadruk, ale też na budowę zacisku. W wielu modelach wspólny punkt jest wyraźnie odseparowany od dwóch pozostałych, co pomaga uniknąć prostego, ale kosztownego błędu: podania fazy na niewłaściwy tor.
W praktyce najwięcej zamieszania robi sytuacja, w której ktoś zakłada, że „niebieski zawsze oznacza neutralny”. W starej instalacji to za mało, żeby cokolwiek uznać za pewne. Lepiej zmierzyć i potwierdzić niż później szukać błędu po zamknięciu puszki.

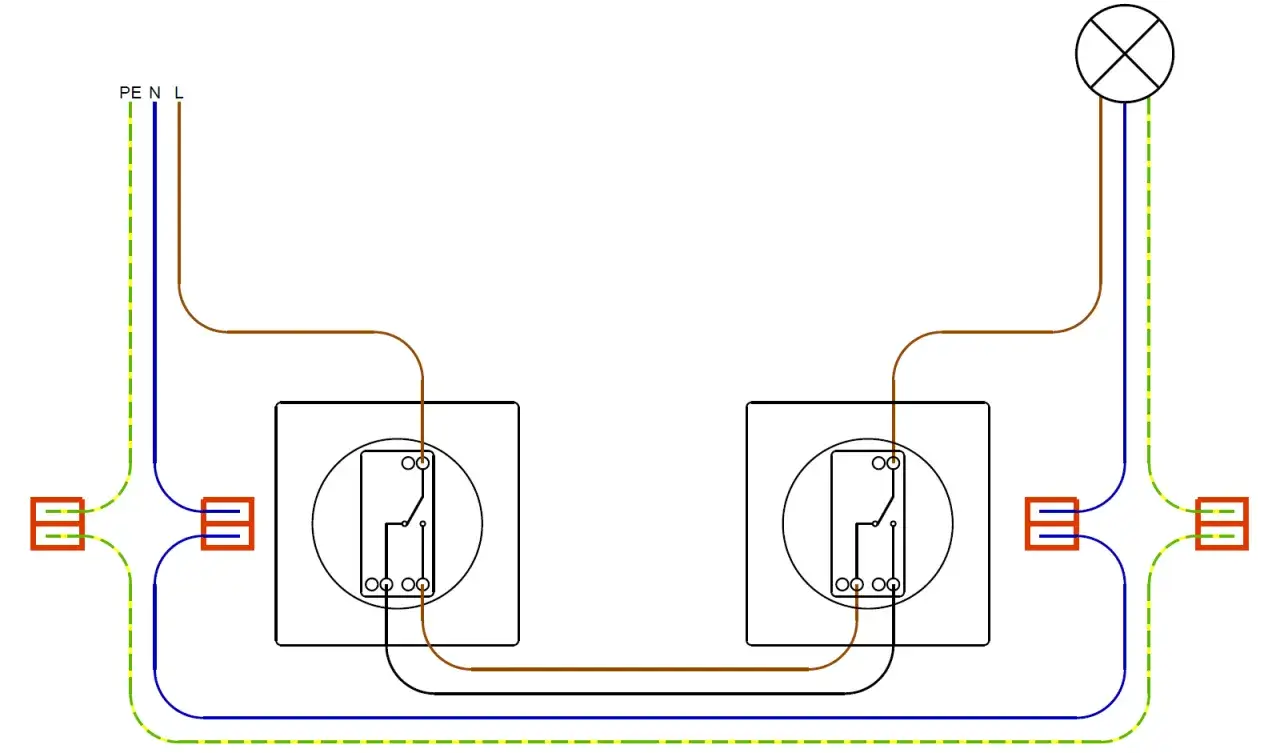

Podłączenie krok po kroku
Na etapie samego montażu pracuję zawsze przy wyłączonym zabezpieczeniu obwodu i potwierdzam brak napięcia dwubiegunowym testerem. To nie jest miejsce na domysły. Dopiero potem przechodzę do przewodów.
- Wyłącz zasilanie obwodu i sprawdź brak napięcia na wszystkich żyłach w puszce.
- Zdejmij osprzęt i zrób zdjęcie istniejących połączeń, zanim cokolwiek rozłączysz.
- Do pierwszego łącznika podłącz fazę na zacisk wspólny, a dwa pozostałe przewody na zaciski korespondencyjne.
- W drugim łączniku podłącz te same dwa przewody korespondencyjne do zacisków bocznych, a zacisk wspólny połącz z przewodem prowadzącym do lampy.
- Neutralny N połącz bezpośrednio z oprawą, a przewód ochronny PE doprowadź do punktu ochronnego zgodnie z instalacją.
- Dokręć zaciski, ułóż przewody w puszce tak, żeby nie były zgniecione, i zamontuj mechanizmy z powrotem.
- Włącz zasilanie i sprawdź działanie obu klawiszy w każdej kombinacji.
Jeśli światło działa odwrotnie niż oczekujesz, zwykle wystarczy zamienić miejscami dwa przewody korespondencyjne na jednym z łączników. Gdy układ nie reaguje wcale, wracam do zacisku wspólnego i sprawdzam, czy faza faktycznie trafiła tam, gdzie trzeba. Z mojego doświadczenia wynika, że właśnie tu pojawia się większość problemów, a nie w samym osprzęcie.
Najczęstsze błędy i jak ich uniknąć
Najbardziej zdradliwe są błędy, które dają pozornie „prawie poprawny” efekt. Lampa czasem reaguje tylko w jednej pozycji, czasem miga, a czasem działa do pierwszego poruszenia przewodem w puszce. To zwykle oznacza, że coś jest podłączone logicznie nie tak albo po prostu słabo dociśnięte.
| Błąd | Skutek | Jak to naprawić |
|---|---|---|
| Faza podana na zły zacisk | Układ działa losowo albo tylko w jednej konfiguracji | Sprawdź oznaczenie L/COM i przenieś przewód na zacisk wspólny. |
| Pomieszane przewody korespondencyjne | Światło reaguje odwrotnie niż oczekujesz | Zamień miejscami dwa przewody na jednym łączniku. |
| Neutralny wpięty do łącznika | Obwód nie działa prawidłowo albo robi się niebezpieczny | Neutralny prowadź bezpośrednio do oprawy, nie przez mechanizm. |
| Za słaby docisk śruby | Migotanie, grzanie lub przerwy w działaniu | Ponownie zarób żyłę i dokręć zacisk z wyczuciem. |
| Użycie zwykłego łącznika zamiast schodowego | Układ nie pozwala sterować z dwóch miejsc | Zamień osprzęt na model schodowy. |
Ja zwracam też uwagę na podświetlenie klawisza. W niektórych modelach drobna dioda pomocnicza potrafi wymagać innego schematu niż standardowy łącznik bez podświetlenia, więc mieszanie przypadkowych elementów rzadko kończy się dobrze.
Kiedy dwa schodowe to za mało
Jeżeli światłem chcesz sterować z więcej niż dwóch miejsc, sam układ schodowy przestaje wystarczać. W klasycznej instalacji dokładasz wtedy łącznik krzyżowy pomiędzy dwa schodowe. To rozwiązanie najczęściej spotyka się w długich korytarzach, na rozległych schodach albo w przejściach z kilkoma wejściami.
Jest też drugi przypadek, o którym często się zapomina: dwie niezależne sekcje oświetlenia sterowane z dwóch miejsc. Wtedy przydaje się podwójny łącznik schodowy, czyli osprzęt, który obsługuje dwa obwody jednocześnie. To nie jest gadżet, tylko praktyczne rozwiązanie tam, gdzie jedna oprawa ma świecić razem z drugą albo kiedy chcesz z jednego miejsca sterować na przykład światłem głównym i doświetleniem schodów.
- 2 miejsca sterowania i 1 lampa: wystarczą dwa łączniki schodowe.
- 3 miejsca sterowania i 1 lampa: potrzebujesz dwóch schodowych i jednego krzyżowego.
- 2 miejsca sterowania i 2 obwody: rozważ podwójny łącznik schodowy.
- Brak odpowiedniej liczby żył w ścianie: czasem lepiej zmienić koncepcję niż walczyć z istniejącą instalacją.

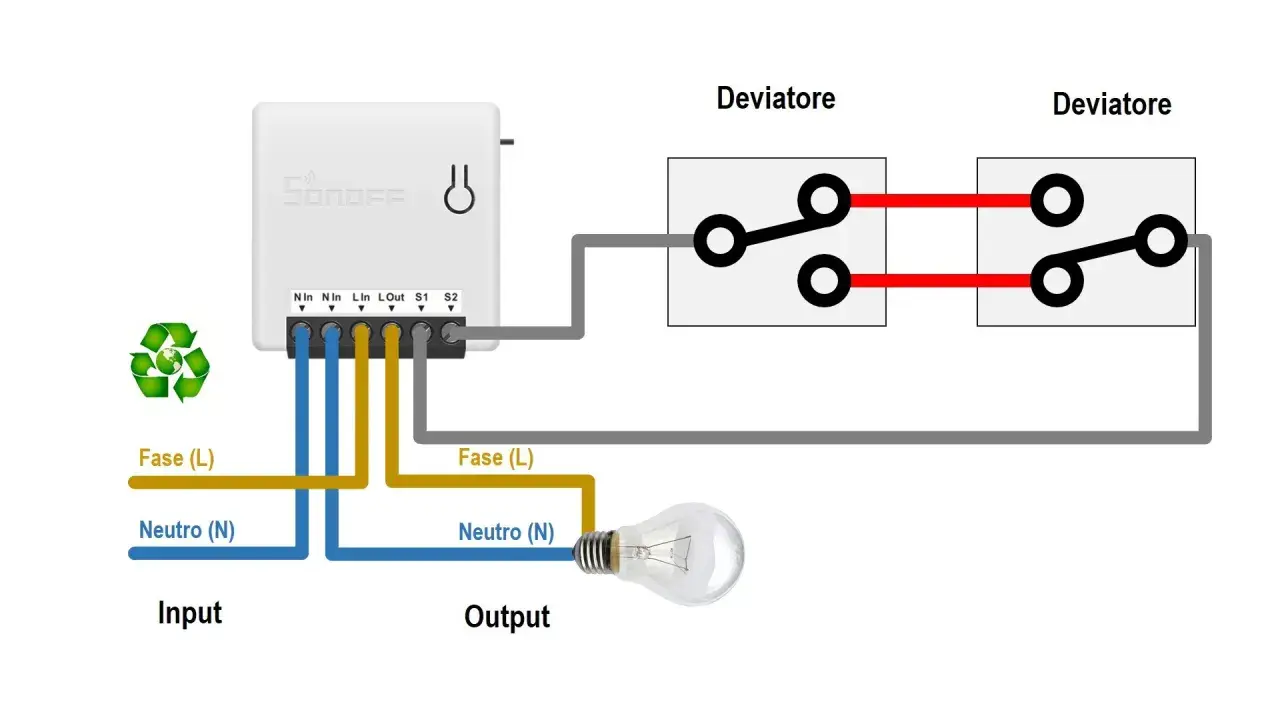

W remontach bywa tak, że najbardziej opłacalnym ruchem nie jest dokładanie kolejnego mechanizmu, tylko zostawienie starego okablowania i przejście na sterowanie modułowe. Jeśli ściana już jest zamknięta, a przewodów jest za mało, to właśnie wtedy warto myśleć szerzej niż tylko o klasycznym łączniku.
Co sprawdzić, zanim zamkniesz puszki
Po montażu robię jeszcze krótki test kontrolny, zanim wsunę mechanizmy głęboko do puszki i założę ramki. To oszczędza poprawki, bo po zamknięciu osprzętu drobny problem potrafi kosztować dużo więcej czasu niż sam montaż.
- Każda żyła siedzi pewnie w zacisku i nie wystaje poza obudowę.
- Żaden odizolowany fragment nie dotyka innego przewodu ani metalowej części puszki.
- Światło działa z obu miejsc w każdej kombinacji klawiszy.
- Mechanizm nie jest skręcony ani ściśnięty przez zbyt ciasno ułożone przewody.
Jeśli po tych testach układ zachowuje się stabilnie, możesz zamknąć osprzęt i uznać montaż za wykonany poprawnie. Gdy któryś objaw budzi wątpliwości, nie warto tego maskować ramką, bo problem zwykle siedzi w jednym źle wpiętym przewodzie albo zbyt słabym docisku śruby.
