Podwójny łącznik schodowy jest wygodny wtedy, gdy z dwóch miejsc chcesz sterować dwoma niezależnymi obwodami światła, na przykład oświetleniem schodów i korytarza albo dwiema strefami w jednym pomieszczeniu. W praktyce odpowiedź na pytanie ile przewodów do wyłącznika schodowego podwójnego zależy od tego, czy liczysz sam odcinek między łącznikami, czy cały tor instalacji z zasilaniem i oprawami. Poniżej rozkładam to na proste przypadki, bez zbędnej teorii, ale z liczbami, które naprawdę pomagają przy montażu.
Najważniejsze informacje o podwójnym układzie schodowym
- Podwójny łącznik schodowy to w praktyce dwa niezależne schodowe mechanizmy w jednej obudowie.
- Między dwoma takimi łącznikami prowadzi się zwykle 4 żyły korespondencyjne, po 2 na każdy obwód.
- Jeśli liczysz cały układ instalacji, w praktyce często planuje się 6 żył lub więcej, zależnie od tego, gdzie jest zasilanie i lampy.
- N i PE nie powinny przechodzić przez styki łącznika; neutralny i ochronny prowadzi się bezpośrednio do oprawy.
- Dla obwodów oświetleniowych najczęściej stosuje się przewód 1,5 mm².
- W starych instalacjach brak miejsca w puszkach bywa większym problemem niż sam schemat połączeń.
Co oznacza podwójny łącznik schodowy
Z doświadczenia wiem, że tu najczęściej zaczyna się zamieszanie: ktoś słyszy „podwójny schodowy” i zakłada, że chodzi tylko o jeden większy włącznik. Technicznie to coś innego. To dwa osobne łączniki schodowe zamknięte w jednym mechanizmie, więc każdy klawisz obsługuje własny obwód świetlny.
To rozwiązanie stosuje się wtedy, gdy chcesz sterować z dwóch miejsc nie jedną lampą, ale dwiema niezależnymi strefami. W domu najczęściej są to schody, korytarz, przejście do garażu, duży salon albo układ z głównym światłem i dodatkowym podświetleniem. Właśnie dlatego liczba przewodów nie jest tu tak oczywista, jak przy zwykłym pojedynczym łączniku.
Najważniejsze rozróżnienie jest proste: łącznik steruje obwodem, ale nie rozprowadza zasilania do wszystkich przewodów w puszce. To od razu prowadzi nas do pytania, ile żył trzeba faktycznie przygotować. I tu zaczynają się konkretne warianty.
Ile żył trzeba przygotować w praktyce
Jeśli pytanie dotyczy samego połączenia między dwoma podwójnymi łącznikami, w grę wchodzą 4 żyły korespondencyjne, bo każdy z dwóch obwodów potrzebuje po dwie żyły przełączające. To jest odpowiedź najbliższa samej funkcji łącznika.
Jeżeli jednak liczysz cały układ instalacji, a nie tylko mostek między puszkami, liczba przewodów rośnie. Dochodzi zasilanie, wyjścia do lamp i prowadzenie neutralnego oraz ochronnego do opraw. Wtedy w praktyce często planuje się co najmniej 6 żył w rozprowadzeniu, a czasem więcej, jeśli lampy i puszki są rozdzielone w nietypowy sposób.
| Co liczysz | Typowa liczba żył | Co to oznacza w praktyce |
|---|---|---|
| Połączenie między dwoma podwójnymi łącznikami | 4 | Po 2 żyły korespondencyjne dla każdego z dwóch obwodów |
| Cały układ z zasilaniem i wyjściami do dwóch lamp | 6 lub więcej | W grę wchodzą dodatkowe odcinki dla fazy, wyjść i prowadzenia opraw |
| Przebudowa starej instalacji bez miejsca na dodatkowe żyły | Zależnie od układu | Czasem lepiej zastosować inne sterowanie niż wciskać wszystko w jedną puszkę |
W praktyce najważniejsze jest to, żeby nie mylić liczby żył w kablu z liczbą zacisków na mechanizmie. Łącznik może mieć więcej punktów podłączenia niż wynikałoby to z prostego liczenia przewodów w ścianie. Jeśli ktoś podaje jedną liczbę bez doprecyzowania układu, łatwo o błąd przy zakupie kabla albo przy samym montażu.
Właśnie dlatego przed zakupem osprzętu warto rozpisać cały tor instalacji, a nie tylko spojrzeć na samą puszkę. To dobry moment, żeby zobaczyć, jak wygląda to w praktyce na schemacie.

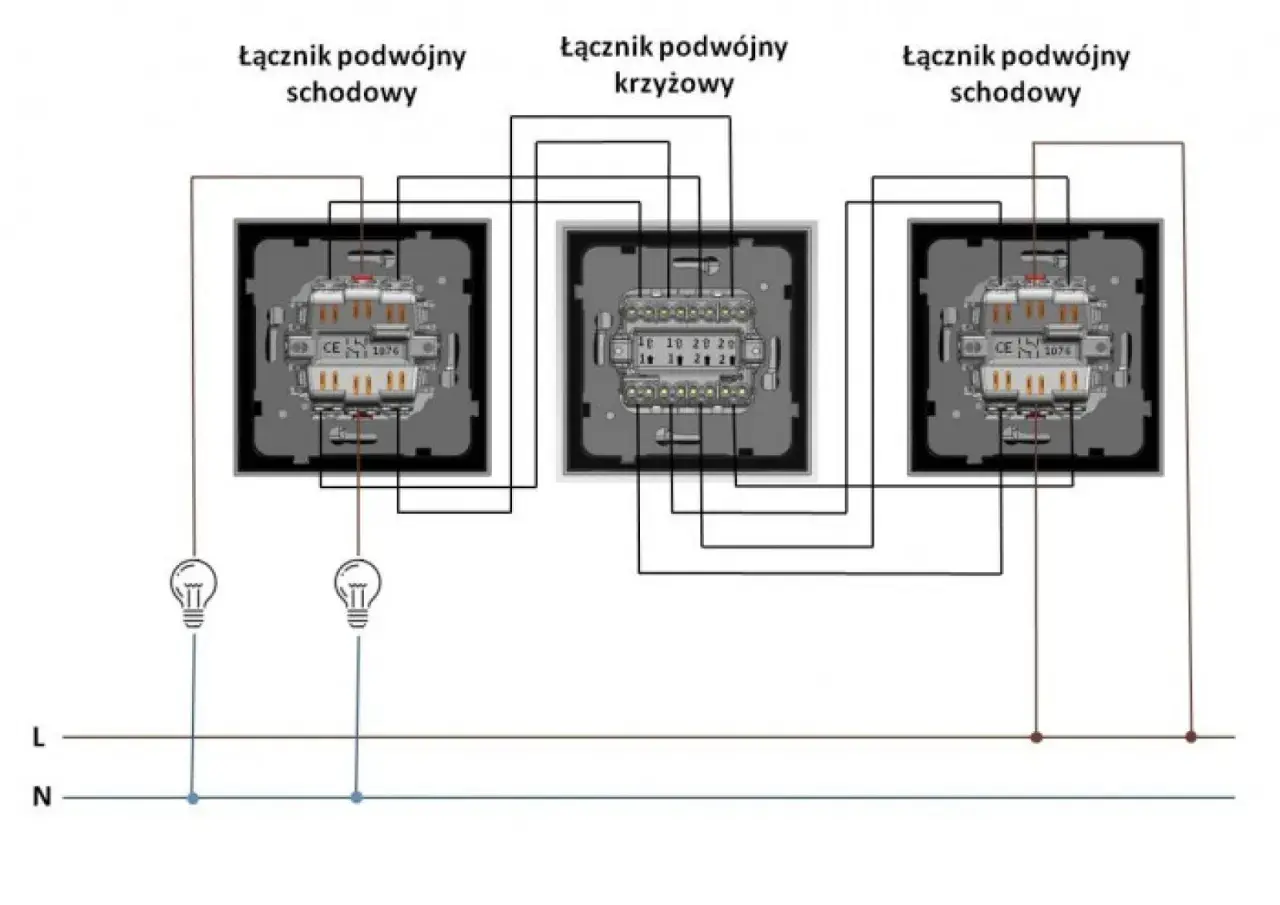

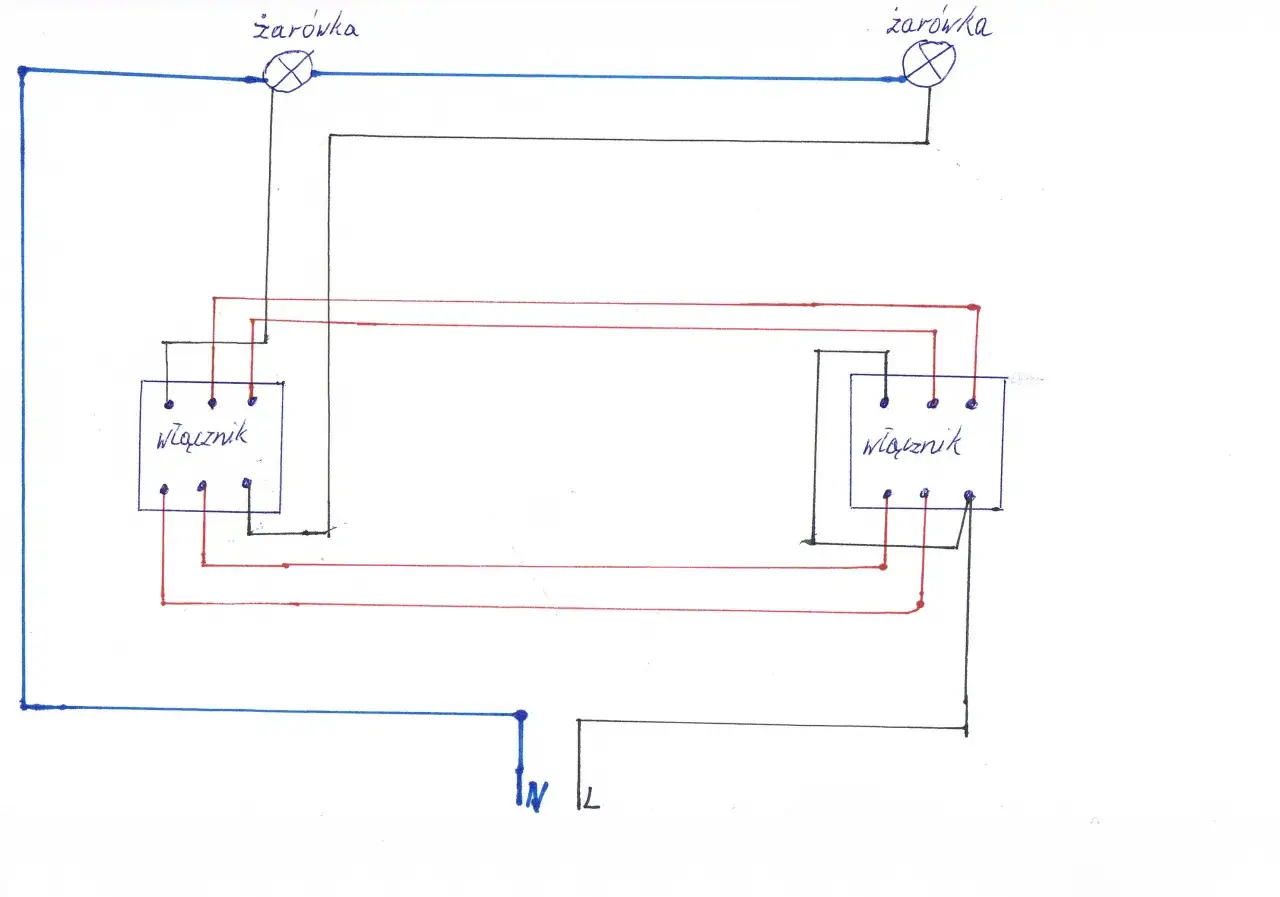

Jak wygląda połączenie dwóch obwodów
Najprościej patrzeć na ten układ jak na dwa niezależne obwody schodowe prowadzone równolegle. Każdy z nich ma własną parę żył korespondencyjnych, własny tor sterowania i własne wyjście do źródła światła. To właśnie dlatego podwójny schodowy działa jak dwa oddzielne układy w jednej obudowie.
Ja rozdzielam tu trzy rzeczy: zasilanie, przewody korespondencyjne i przewody do oprawy. Neutralny oraz ochronny prowadzi się do lampy bezpośrednio, bo nie służą do przełączania. Przełączane są tylko tory fazowe, czyli to, co faktycznie steruje świeceniem.
- Do pierwszego łącznika doprowadza się zasilanie fazowe.
- Między łącznikami prowadzi się dwie pary przewodów korespondencyjnych.
- Z drugiego łącznika wychodzą przewody do dwóch źródeł światła.
- Neutralny i ochronny trafiają bezpośrednio do opraw, a nie przez styki łącznika.
Taki układ jest wygodny, ale ma jedną cechę, o której wiele osób zapomina: każda para przewodów musi być jednoznacznie oznaczona. Jeśli w puszce masz kilka podobnych żył, bez opisów łatwo podłączyć je w złej kolejności. Wtedy światło może działać odwrotnie, niestabilnie albo w ogóle nie zadziała.
Skoro wiemy już, jak to pracuje, przejdźmy do tego, jaki przewód ma sens w rzeczywistej instalacji i czego nie mieszać przy doborze żył.
Jaki przewód i jakie oznaczenia wybrać
Do obwodów oświetleniowych standardowo stosuje się przewody o przekroju 1,5 mm². To bezpieczny i powszechny wybór dla typowych instalacji domowych, jeśli mówimy o lampach, kinkietach czy oświetleniu schodowym. Sam przekrój nie rozwiązuje jednak wszystkiego, bo równie ważne są kolory i funkcja każdej żyły.
W praktyce najczytelniej działa układ, w którym kolory żył zachowują swoją typową rolę: brązowy, czarny i szary jako przewody fazowe, niebieski jako neutralny oraz żółto-zielony jako ochronny. Tego ostatniego nie wolno wykorzystywać do innych celów, nawet jeśli ktoś „na oko” uzna, że akurat się nada. W instalacji elektrycznej takie skróty mszczą się później przy serwisie.
| Kolor żyły | Typowa rola | Praktyczna uwaga |
|---|---|---|
| Brązowy / czarny / szary | Faza i przewody przełączane | Najczęściej wykorzystywane jako żyły korespondencyjne |
| Niebieski | Neutralny N | Powinien trafiać bezpośrednio do oprawy, nie do styku przełączającego |
| Żółto-zielony | Ochronny PE | Nie służy do przełączania i nie powinien być oznaczany inaczej |
Jeżeli instalacja jest projektowana od zera, ja zawsze zostawiam w puszkach trochę zapasu długości. Kilka dodatkowych centymetrów nie wygląda spektakularnie na etapie montażu, ale później potrafi uratować cały serwis. W ciasnej puszce łącznikowej każdy brakujący centymetr od razu odbiera komfort pracy.
To prowadzi nas do najczęstszych błędów, bo przy takim osprzęcie to właśnie pośpiech i zły dobór przewodów powodują najwięcej problemów.
Najczęstsze błędy przy montażu
Najczęściej spotykam trzy powtarzalne pomyłki. Pierwsza to zbyt mała liczba żył w ścianie, druga to pomylenie żył korespondencyjnych z zasilaniem, a trzecia to próba upchnięcia wszystkiego w puszce bez sprawdzenia miejsca na zaciski i promień gięcia przewodów.
- Zbyt mało żył - instalacja działa tylko częściowo albo w ogóle nie da się jej poprawnie złożyć.
- Pomylenie przewodów - jeden klawisz działa odwrotnie, a drugi nie steruje tym, czym powinien.
- Brak oznaczeń - po kilku tygodniach nikt nie wie, która żyła do czego służy.
- Wspólne traktowanie N i PE jak przewodów przełączających - to błąd, który utrudnia późniejszy serwis i zwiększa ryzyko pomyłki.
- Brak zapasu kabla - przy wymianie osprzętu trzeba potem rozkuwać puszkę albo przedłużać żyły na siłę.
Przy modernizacji starej instalacji dochodzi jeszcze jeden problem: czasem fizycznie nie ma miejsca na dołożenie dodatkowych żył albo na sensowne przeprowadzenie kabla do drugiej puszki. W takiej sytuacji nie upierałbym się przy klasycznym schodowym za wszelką cenę. Lepiej rozważyć inne sterowanie, na przykład moduł przekaźnikowy albo rozwiązanie bistabilne.
Jeżeli układ ma być prosty i niezawodny, lepiej od razu sprawdzić warunki montażowe niż później walczyć z poprawkami. I właśnie to warto zrobić przed zamknięciem puszek.
Co sprawdzić przed zamknięciem puszek
Przed finalnym montażem zawsze sprawdzam cztery rzeczy: czy liczba żył zgadza się z projektem, czy przewody mają właściwe kolory lub oznaczenia, czy puszka nie jest przeładowana oraz czy każdy klawisz rzeczywiście steruje swoją lampą. To brzmi banalnie, ale w praktyce oszczędza najwięcej czasu.
- Sprawdź, czy między punktami sterowania masz właściwą liczbę żył dla obu obwodów.
- Upewnij się, że zasilanie, korespondencja i wyjścia do lamp są opisane.
- Zostaw zapas przewodu w puszce, żeby mechanizm dało się później wyjąć bez szarpania.
- Przetestuj oba klawisze przed założeniem ramek i domknięciem osprzętu.
Jeśli instalacja jest nowa, najrozsądniej planować ją z zapasem i bez skracania toru przewodów do absolutnego minimum. Jeśli jest stara, liczy się przede wszystkim zgodność schematu z faktycznym przebiegiem żył w ścianie. W obu przypadkach dobrze zaprojektowany podwójny schodowy daje dokładnie to, czego oczekuje użytkownik: wygodne sterowanie dwoma światłami z dwóch miejsc i brak niespodzianek przy codziennym użyciu.
