W starej instalacji największy problem przy nowym żyrandolu nie leży w samym przykręceniu oprawy, tylko w tym, że przewody nie zawsze trzymają dzisiejsze kolory i układ. Pokażę, jak podłączyć nowy żyrandol do starej instalacji bez zgadywania, jak rozpoznać żyły, kiedy wystarczy standardowe L, N i PE, a kiedy lepiej przerwać pracę. To praktyczny poradnik dla sytuacji, w której chcesz wymienić oprawę bez ryzykownych skrótów.

Zacznij od odłączenia obwodu i oceny stanu instalacji

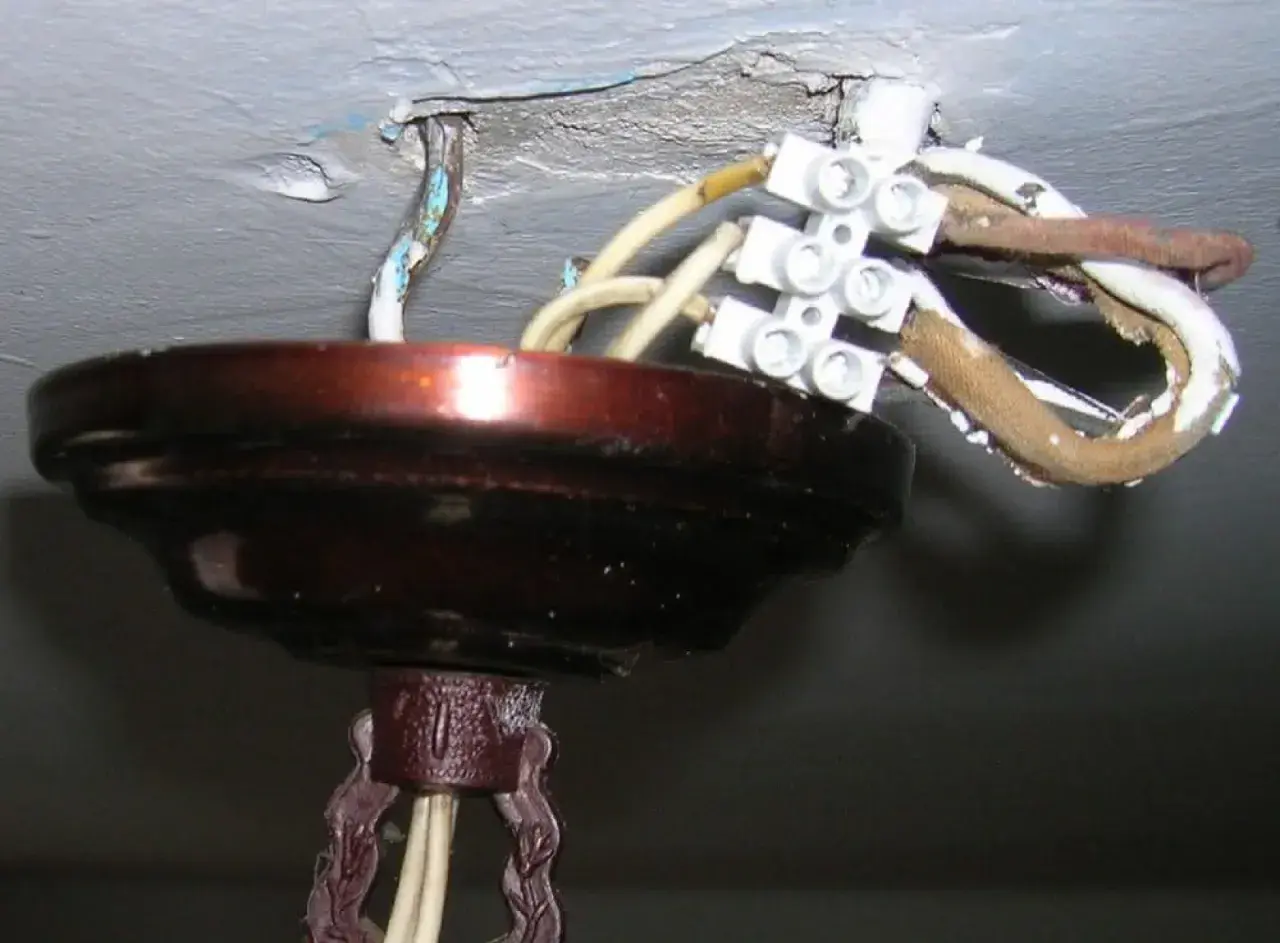

Ja przy takich pracach zawsze zaczynam od wyłączenia konkretnego obwodu oświetlenia, a nie tylko od przekręcenia włącznika na ścianie. Potem sprawdzam brak napięcia testerem, zdejmuję stary żyrandol i robię zdjęcie tego, co wychodzi z sufitu, zanim cokolwiek odłączę. To banalny nawyk, ale właśnie on najczęściej chroni przed pomyłką przy punkcie świetlnym, który był już kilka razy przerabiany.

Warto też od razu ocenić stan przewodów. Jeśli izolacja jest spękana, żyły są krótkie, zaśniedziałe albo przy zacisku widać ślady przegrzania, nie traktuję tego jako zwykłej wymiany lampy, tylko jako sygnał, że instalacja wymaga większej uwagi. Przy starych punktach sufitowych liczy się nie tylko to, czy lampa będzie działać, ale też czy połączenie będzie trwałe po kilku latach, a nie tylko po pierwszym włączeniu.

• Wyłącz zabezpieczenie obwodu i oznacz je, żeby nikt nie włączył prądu w trakcie pracy.
• Sprawdź brak napięcia dwubiegunowym testerem na każdym przewodzie w punkcie sufitowym.
• Zdejmij starą oprawę i oceń, czy przewody są miedziane, aluminiowe, krótkie lub kruche.
• Przygotuj złączki, śrubokręt, ściągacz izolacji i latarkę; taśma ma służyć do oznaczeń, nie do łączenia żył.

Gdy mam już pewność, że obwód jest bezpieczny, przechodzę do rozpoznania przewodów, bo właśnie tutaj w starych instalacjach najłatwiej o błąd wynikający z przyzwyczajenia, a nie z rzeczywistego pomiaru.

Jak rozpoznać przewody w starej instalacji

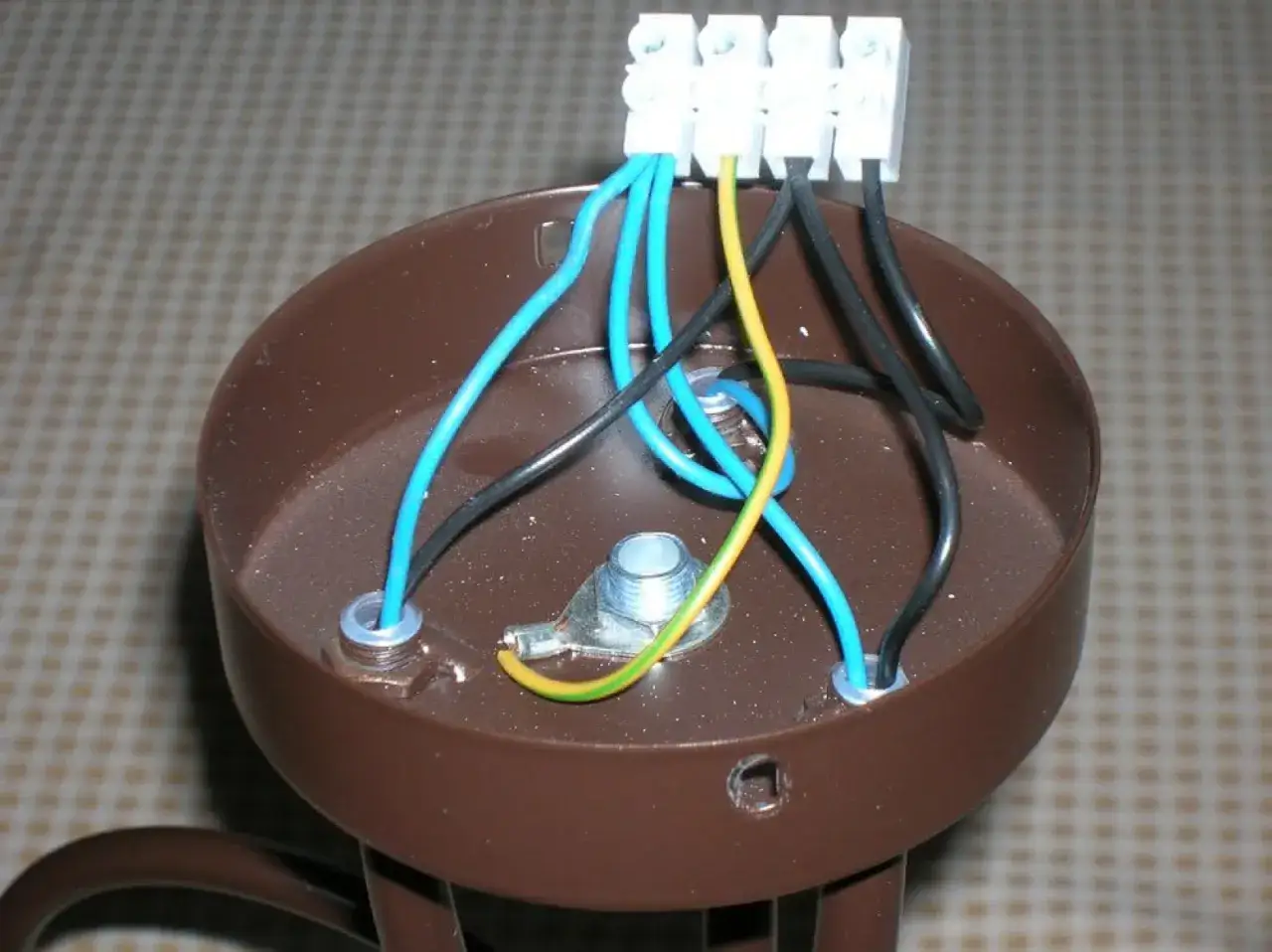

W nowych instalacjach sprawa jest prostsza: brązowy, czarny lub szary to zwykle faza, niebieski to neutralny, a żółto-zielony to przewód ochronny. W starszych punktach bywa jednak inaczej, bo kolor izolacji nie zawsze odpowiada dzisiejszym normom PN-HD 308 S2:2007. Dlatego ja kolor traktuję jako wskazówkę, a nie dowód.

Najbezpieczniej myśleć o tym tak: najpierw identyfikacja pomiarem, dopiero potem podłączenie. Jeśli z sufitu wychodzą dwa przewody, często masz do czynienia ze starszym, prostszym punktem bez osobnego PE. Jeśli widzisz trzy żyły, układ zwykle jest bliższy współczesnemu standardowi. Cztery przewody mogą oznaczać dwa obwody fazowe, neutralny i ochronny albo punkt, który był już przerabiany przez różnych wykonawców. Na oko nie da się tego rozstrzygnąć bez pomiaru.

Przy żyrandolu z kilkoma sekcjami ważny jest jeszcze jeden szczegół: przewody fazowe lampy mogą być rozdzielone albo zmostkowane zależnie od schematu producenta. Tu naprawdę nie warto improwizować. Jeśli instrukcja przewiduje osobne obwody dla dwóch klawiszy, trzeba je podłączyć zgodnie ze schematem, a jeśli masz tylko jeden obwód, wszystkie sekcje muszą pracować w jednym układzie. Po tej identyfikacji można już przejść do samego montażu bez zgadywania, co jest czym.

Podłącz żyrandol krok po kroku, ale w tej kolejności

Ja lubię traktować montaż jako prostą sekwencję, nie jako serię luźnych ruchów. Dzięki temu łatwiej pilnować, co jest już zrobione, a co jeszcze czeka. W praktyce chodzi o to, żeby najpierw ustawić mocowanie, potem podłączyć przewody zgodnie z funkcją, a dopiero na końcu zamknąć osłonę i uruchomić obwód.

1. Przymierz uchwyt montażowy i sprawdź, czy punkt sufitowy oraz kołek albo hak utrzymają ciężar nowej oprawy.
2. Przygotuj końcówki przewodów, zdejmując izolację tylko na tyle, ile wymaga złączka, zwykle około 8-10 mm.
3. Jeśli oprawa wymaga przewodu ochronnego, podłącz PE jako pierwszy i upewnij się, że styk jest solidny.
4. Neutralny przewód lampy połącz z przewodem neutralnym instalacji, a fazę lampy z przewodem fazowym załączanym z włącznika.
5. Jeśli żyrandol ma kilka obwodów świetlnych, rozprowadź przewody fazowe zgodnie ze schematem producenta.
6. Zamknij połączenia w złączkach, tak aby żadna miedź nie wystawała poza zacisk i nie dotykała obudowy.
7. Ułóż przewody w puszce bez naprężenia, załóż osłonę i dopiero wtedy włącz zasilanie testowo.

W praktyce bardzo pomaga zasada, której trzymam się od lat: połączenie musi być czytelne dla następnej osoby, która otworzy puszkę. Jeżeli przewód jest dociśnięty na siłę, skręcony i przykryty taśmą, to nie jest profesjonalny montaż, tylko odkładanie problemu na później. Kiedy po podłączeniu wszystko działa, sprawdź jeszcze każdy klawisz, zwłaszcza jeśli oprawa ma kilka sekcji świecenia, bo właśnie wtedy wychodzi, czy połączenie wykonano zgodnie z układem instalacji.

Co zrobić, gdy w suficie są tylko dwa przewody albo brakuje PE

To jest moment, w którym najczęściej pojawia się pokusa, żeby „jakoś to spiąć”. Ja tego nie robię. W starej instalacji brak osobnego przewodu ochronnego nie jest detalem kosmetycznym, tylko informacją o realnych ograniczeniach punktu świetlnego. I właśnie dlatego trzeba najpierw sprawdzić klasę ochronności samej oprawy.

W starych budynkach trafia się też układ TN-C, gdzie ochronę i przewód roboczy łączył przewód PEN. To nie jest miejsce na domowe eksperymenty z mostkowaniem „bo tak kiedyś robiono”. Jeżeli nie masz pewności, co dokładnie wychodzi z sufitu i czy punkt oświetleniowy ma poprawny rozdział ochronny, bezpieczniej jest potraktować to jako sprawę dla elektryka niż jako szybki montaż nowej lampy.

Najkrócej mówiąc: przy dwóch żyłach montaż bywa możliwy, ale tylko wtedy, gdy oprawa jest do tego przewidziana. Brak PE nie jest problemem samym w sobie dopiero wtedy, gdy lampa nie wymaga przewodu ochronnego. Ta granica jest ważna i nie ma sensu jej rozmywać.

Skoro wiadomo już, kiedy montaż ma sens, zostaje druga strona medalu, czyli błędy, które najczęściej psują całą robotę.

Najczęstsze błędy, które w starych punktach wracają najszybciej

W takich pracach najbardziej szkodzi pośpiech. Nie sama stara instalacja, tylko założenie, że „zawsze było podobnie, więc teraz też będzie”. To właśnie wtedy ludzie mylą funkcje przewodów, zostawiają luźne końcówki albo traktują taśmę izolacyjną jak pełnoprawne złącze.

• Ufanie kolorom bez pomiaru - w starszych punktach barwa przewodu może nie odpowiadać jego funkcji.
• Wyłączanie tylko włącznikiem na ścianie - przewód w suficie nadal może być pod napięciem.
• Skręcanie żył i owijanie taśmą - takie połączenie potrafi się poluzować i grzać.
• Podłączanie PE „żeby coś było” - przewód ochronny nie służy do przypadkowych mostków.
• Forsowanie kruchych albo aluminiowych przewodów - łatwo je złamać, urwać lub osłabić styk.
• Ignorowanie klasy oprawy - metalowy żyrandol bez prawidłowego PE to zły kierunek.

Jeśli po zdjęciu starej oprawy widzisz przypalenia, stopioną izolację albo przewody są tak krótkie, że ledwo wystają z sufitu, nie próbuję już „dokończyć za wszelką cenę”. To dokładnie ten moment, w którym oszczędność kilku minut może skończyć się problemem z całą sekcją oświetlenia. Z takiego miejsca płynnie przechodzę do decyzji, kiedy lepiej odpuścić samodzielny montaż.

Kiedy lepiej wezwać elektryka zamiast kończyć montaż na własną rękę

Do elektryka wysyłam siebie samego zawsze wtedy, gdy instalacja przestaje być czytelna. To nie jest przesada, tylko zdrowy rozsądek. Jeśli nie możesz jednoznacznie ustalić przewodu fazowego, neutralnego albo ochronnego, albo jeśli przewody są w fatalnym stanie, sama wymiana żyrandola nie rozwiąże problemu, tylko go przykryje.

W praktyce pomoc fachowca jest rozsądna zwłaszcza wtedy, gdy:

• z sufitu wychodzą przewody w nietypowych kolorach i nie da się ich pewnie zidentyfikować;
• instalacja jest aluminiowa, krucha albo wyraźnie przegrzana;
• oprawa jest metalowa i wymaga PE, a punkt sufitowy go nie zapewnia;
• występuje układ na dwa klawisze i nie wiadomo, który przewód jest którym powrotem;
• stary punkt świetlny ma luźne mocowanie, a nowy żyrandol jest wyraźnie cięższy niż poprzedni;
• po włączeniu obwodu pojawia się buczenie, migotanie lub zapach przegrzanej izolacji.

W takich przypadkach nie chodzi już o sam montaż osprzętu, tylko o bezpieczeństwo całego punktu. I właśnie dlatego ostatni krok to nie tylko sprawdzenie, czy lampa świeci, ale też czy sufit, mocowanie i osprzęt wokół niej naprawdę są gotowe na dłuższą pracę.

Przy okazji sprawdź też mocowanie, osprzęt i stan całego punktu świetlnego

Nowy żyrandol bywa cięższy, większy i bardziej rozbudowany niż stara oprawa, więc sam obwód elektryczny to nie wszystko. Ja zawsze patrzę też na hak, kołek, puszkę i osłonę przy suficie, bo stary punkt może elektrycznie działać poprawnie, a mechanicznie już nie dawać pewnego podparcia. To szczególnie ważne przy oprawach z metalowym korpusem, szkłem albo kilkoma ramionami.

Jeśli łącznik ścienny jest wysłużony, iskrzy albo ma luźny klawisz, wymiana samej lampy niczego nie naprawi. Podobnie z puszką sufitową: pęknięta lub źle zamocowana osłona to sygnał, że warto dokończyć pracę porządnie, a nie tylko „odpalić światło”. W praktyce najwięcej spokoju daje mi zawsze jedna zasada: punkt świetlny ma być bezpieczny elektrycznie i stabilny mechanicznie jednocześnie.

Jeśli po całym montażu wszystko działa, przewody są dobrze ułożone, a mocowanie nie pracuje pod ciężarem oprawy, masz za sobą sensowną i bezpieczną wymianę. Gdy jednak instalacja budzi choć jedną wątpliwość, lepiej potraktować to jako małą modernizację, a nie szybki remont na skróty.
