Trzy oprawy można wygodnie sterować jednym łącznikiem, ale tylko wtedy, gdy układ jest zrobiony logicznie: faza jest przerywana przez łącznik, a przewody neutralny i ochronny trafiają bezpośrednio do każdej lampy. W praktyce odpowiedź na pytanie, jak podłączyć 3 lampy pod jeden włącznik, sprowadza się właśnie do takiego układu równoległego, a nie do przypadkowego łączenia przewodów w puszce. Poniżej pokazuję prosty schemat, kolejność pracy i miejsca, w których najczęściej pojawiają się błędy.
Najważniejsze fakty przed montażem
- Trzy lampy łączy się równolegle, żeby każda dostawała pełne napięcie 230 V.
- Łącznik rozłącza fazę, a nie przewód neutralny.
- W typowej instalacji oświetleniowej spotyka się przewód 3x1,5 mm², ale stara instalacja może wymagać innego podejścia.
- Jeśli oprawy są metalowe, przewód ochronny PE powinien być doprowadzony do każdej z nich, o ile producent przewidział taki zacisk.
- Przy oprawach 12 V albo z własnym zasilaczem nie wolno zakładać takiego samego połączenia jak przy zwykłych lampach 230 V.
- Przed pracą trzeba odłączyć zasilanie i sprawdzić brak napięcia miernikiem lub próbnikiem.
Dlaczego lampy łączy się równolegle
W oświetleniu domowym połączenie równoległe jest po prostu najpraktyczniejsze. Każda lampa dostaje wtedy to samo napięcie, świeci normalnie i nie wpływa na pracę pozostałych. Gdy jedna oprawa się uszkodzi, reszta dalej działa, a to w codziennym użytkowaniu robi dużą różnicę.
Ja patrzę na to tak: przy trzech lampach LED po 10 W całe obciążenie wynosi zaledwie 30 W, czyli około 0,13 A przy 230 V. Problemem nie jest więc sama moc, tylko poprawne rozdzielenie przewodów i pewne połączenia. Właśnie dlatego układ szeregowy w praktyce domowej nie ma tu sensu.
| Układ | Co się dzieje | Czy ma sens przy trzech lampach | Wniosek |
|---|---|---|---|
| Szeregowy | Napięcie dzieli się między oprawy, a awaria jednej może wyłączyć cały obwód | Nie | To rozwiązanie nie pasuje do typowego oświetlenia 230 V |
| Równoległy | Każda lampa dostaje pełne napięcie i pracuje niezależnie | Tak | To właściwy sposób przy jednym łączniku |
Jeśli zapamiętasz tylko jedną rzecz z tej sekcji, niech to będzie właśnie układ równoległy. Z tego wynika cały dalszy schemat, więc teraz pokazuję go w praktyce.

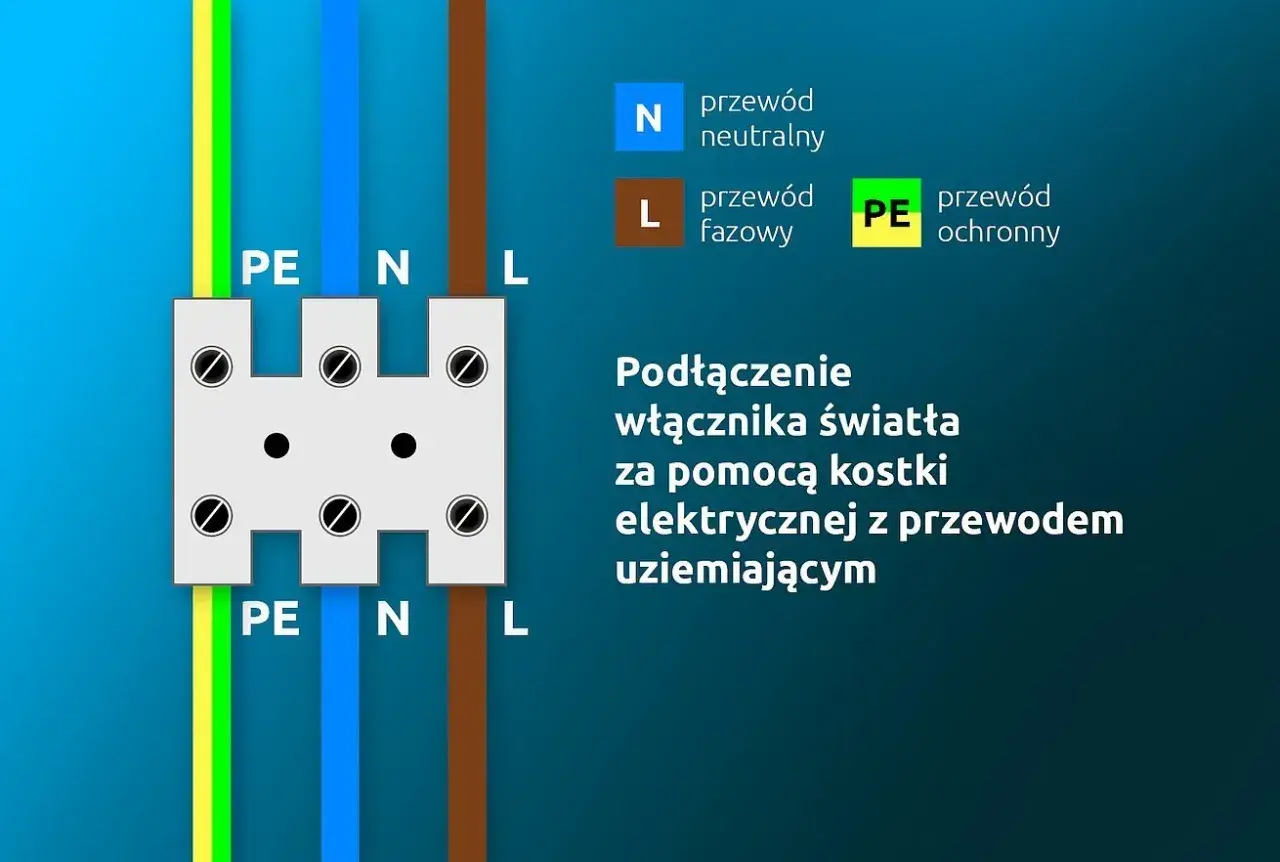

Jak wygląda poprawny schemat połączenia
W najprostszym wariancie zasilanie trafia do puszki rozgałęźnej albo do punktu sufitowego, a stamtąd wychodzi rozdział na trzy oprawy. Faza idzie najpierw na łącznik, potem wraca jako faza załączana i rozchodzi się do wszystkich lamp. Neutralny oraz ochronny nie przechodzą przez łącznik, tylko biegną bezpośrednio do opraw.
| Żyła | Rola | Co sprawdzić |
|---|---|---|
| L | Faza, czyli przewód sterowany przez łącznik | To ten przewód ma być rozłączany przez włącznik |
| N | Neutralny | Łączony wspólnie dla wszystkich trzech lamp |
| PE | Ochronny | Doprowadzany do metalowych opraw, jeśli mają zacisk ochronny |
Gdy wszystkie oprawy są 230 V
To najprostszy i najczęstszy przypadek. Wszystkie trzy lampy dostają ten sam przewód fazowy załączany z jednego łącznika, a neutralny i ochronny są wspólne. Jeśli montujesz oprawy w suficie podwieszanym albo w kilku punktach pomieszczenia, rozdział robisz w puszce albo w miejscu przewidzianym przez producenta lampy.
Przeczytaj również: Podłączenie gniazdka - Bezpieczny montaż krok po kroku
Gdy jedna oprawa ma własny zasilacz
Tu trzeba uważać bardziej. Lampa 12 V, taśma LED z zasilaczem albo oprawa z nietypowym driverem nie zawsze powinna być wpinana dokładnie tak samo jak standardowa lampa 230 V. Jeśli jeden punkt ma inny sposób zasilania, lepiej potraktować go jako osobny obwód logiczny, nawet jeśli nadal chcesz go włączać tym samym łącznikiem.
To właśnie taki detal najczęściej odróżnia prosty montaż od późniejszych problemów z migotaniem, brzęczeniem albo nierówną pracą LED-ów. Dlatego zanim chwycisz za przewody, warto rozrysować sobie całość na kartce.
Jak wykonać montaż krok po kroku
- Wyłącz zasilanie obwodu w rozdzielni i upewnij się, że nikt go przypadkiem nie włączy.
- Sprawdź brak napięcia miernikiem lub sprawdzonym próbnikiem. Sama pozycja wyłącznika to za mało.
- Rozpoznaj przewody w puszce lub przy punkcie sufitowym. Nie zakładaj ślepo, że kolor zawsze oznacza to samo, zwłaszcza w starej instalacji.
- Połącz neutralne przewody wszystkich trzech lamp razem oraz z zasilaniem N.
- Połącz ochronne przewody PE razem, a następnie z zaciskami ochronnymi opraw, jeśli są przewidziane.
- Przeprowadź fazę przez łącznik. Zasilanie wchodzi do łącznika, a z jego wyjścia wraca faza załączana do wszystkich lamp.
- Rozdziel fazę załączaną na trzy oprawy w puszce lub złączkach rozgałęźnych.
- Zamknij połączenia w osprzęcie, tak aby przewody nie były naprężone i nie stykały się z ostrymi krawędziami.
- Włącz zasilanie i sprawdź działanie każdej lampy oraz samego łącznika.
W takich pracach najwięcej kłopotów robi pośpiech. Ja zawsze wracam jeszcze raz do puszki i sprawdzam, czy każda żyła siedzi pewnie w zacisku, bo luźne połączenie potrafi dać objawy dopiero po kilku dniach albo tygodniach.
Jeśli po tej kontroli wszystko działa równo, przejdź do doboru osprzętu. Właściwe elementy często oszczędzają więcej czasu niż sama „szybka naprawa”.
Jaki osprzęt i przewody sprawdzą się najlepiej
Przy takim układzie nie potrzeba żadnych wymyślnych rozwiązań, ale warto postawić na porządny osprzęt. W praktyce najlepiej sprawdza się łącznik pojedynczy, dobra puszka instalacyjna i złączki sprężynowe, które pozwalają pewnie połączyć kilka żył bez skręcania ich „na siłę”.
| Element | Na co zwrócić uwagę | Praktyczna uwaga |
|---|---|---|
| Łącznik pojedynczy | Ma rozłączać tylko jeden obwód | Wystarczy do sterowania trzema lampami razem |
| Puszka rozgałęźna | Powinna pomieścić kilka przewodów i złączek | Za mała puszka szybko zamienia się w problem serwisowy |
| Złączki sprężynowe | Dobierz model do liczby i przekroju żył | To bezpieczniejsze i czytelniejsze niż prowizoryczne skręcanie |
| Przewód 3x1,5 mm² | To typowy wybór dla obwodów oświetleniowych | Przy planowanej rozbudowie czasem warto od razu zostawić zapas miejsca i żył |
| Tester napięcia lub multimetr | Musi dawać wiarygodny pomiar | Bez kontroli nie powinno się rozpoczynać montażu |
Jeżeli już teraz wiesz, że w przyszłości będziesz chciał rozdzielić oświetlenie na dwie sekcje, rozważ poprowadzenie przewodu z zapasem żył. To nie jest obowiązek, ale w modernizacji instalacji często oszczędza późniejszego kucia i przerabiania całego punktu.
Sam osprzęt to jednak tylko połowa tematu. Druga połowa to błędy, które na początku wydają się drobiazgami, a potem wracają jako awarie.
Najczęstsze błędy, które potem wracają najszybciej
- Łączenie lamp szeregowo zamiast równolegle. Efekt: nierówna praca albo całkowity brak działania.
- Rozcinanie przewodu neutralnego zamiast fazy. To zły nawyk, który utrudnia serwis i obniża bezpieczeństwo.
- Zbyt luźne zaciski. Po kilku cyklach grzania i stygnięcia pojawiają się przerwy, iskrzenie albo migotanie LED.
- Mieszanie starych kolorów żył bez sprawdzenia pomiarem. W starszych instalacjach kolor nie zawsze mówi prawdę.
- Brak miejsca w puszce. Dociśnięte przewody i zgięte złączki to proszenie się o awarię.
- Podłączenie oprawy 12 V jak zwykłej lampy 230 V. Tu potrzebny jest właściwy zasilacz lub inny układ sterowania.
Typowym objawem błędów bywa też lekkie żarzenie LED-ów po wyłączeniu. Czasem winny jest podświetlany łącznik, czasem upływność w połączeniach, a czasem źle dobrany zasilacz. Jeśli widzisz taki efekt, nie ignoruj go, tylko sprawdź układ jeszcze raz.
Właśnie dlatego niektórych instalacji nie opłaca się robić „na oko”. W kolejnym kroku pokazuję, kiedy rozsądniej zatrzymać się i oddać temat elektrykowi.
Kiedy lepiej zatrzymać się i wezwać elektryka
Jeżeli masz do czynienia ze starą instalacją aluminiową, brakiem przewodu ochronnego, nieczytelnymi połączeniami w puszce albo sufitowym punktem bez jasnego rozdziału żył, sam montaż szybko przestaje być prosty. Ja w takich sytuacjach wolę najpierw zdiagnozować obwód, a dopiero potem decydować, czy w ogóle opłaca się go przerabiać.
- instalacja jest stara i przewody mają niejednoznaczne kolory;
- w puszce nie ma miejsca na pewne połączenia;
- oprawy są metalowe, a nie masz pewności co do PE;
- chcesz sterować lampami osobno albo dołożyć ściemniacz;
- oświetlenie ma działać w łazience, na zewnątrz lub w innym trudniejszym środowisku;
- nie potrafisz pewnie potwierdzić, który przewód jest fazą, a który neutralnym.
W praktyce największy sens ma wtedy nie „kombinowanie”, tylko uporządkowanie obwodu od początku. To często szybsze niż poprawianie wielu drobnych błędów po fakcie.
Zanim uznasz montaż za zakończony
- wszystkie trzy lampy zapalają się i gasną razem;
- łącznik działa lekko i nie grzeje się po kilku minutach pracy;
- w puszce nie ma naprężonych przewodów ani odsłoniętych żył;
- oprawy metalowe mają poprawnie podłączony przewód ochronny;
- po wyłączeniu nie ma niepokojącego żarzenia albo migotania LED-ów.
Jeśli te punkty się zgadzają, masz zrobiony poprawny, prosty i serwisowalny układ. Właśnie tak zwykle robię montaż trzech lamp pod jednym łącznikiem: bez zbędnych komplikacji, ale z pełną kontrolą nad fazą, neutralnym i ochronnym.
