Łączenie puszek elektrycznych to etap, na którym łatwo o błąd, a skutki potrafią ujawnić się dopiero po czasie: grzanie, luźny styk, trudny serwis albo zwyczajnie brak miejsca na poprawne ułożenie żył. W praktyce nie chodzi tylko o samą złączkę, ale też o dobór puszki, rodzaj przewodów, środowisko pracy i to, czy instalację da się później bezpiecznie obsłużyć. Poniżej porządkuję temat tak, jak robię to przy realnym montażu osprzętu: konkretnie, bez zbędnych ogólników i z naciskiem na praktykę.
Najważniejsze zasady, które warto mieć pod ręką przed montażem
- Dobieraj złączkę do typu żyły i przekroju, a nie odwrotnie.
- W typowych instalacjach domowych często spotkasz przewody 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd, ale zawsze decyduje projekt i obciążenie.
- Jeśli połączenie ma być ukryte lub trudno dostępne, nie rób go „luzem”; wybierz rozwiązanie przewidziane do takiego montażu.
- W wilgotnych miejscach stosuj osprzęt szczelny albo dodatkową ochronę połączenia.
- Skręcanie żył i taśma izolacyjna nie są rozsądną alternatywą dla właściwej złączki.
Co trzeba ustalić, zanim połączysz przewody
Ja zaczynam nie od złączki, tylko od pytania, po co ta puszka ma w ogóle istnieć. Inaczej wygląda połączenie przy zwykłym rozgałęzieniu obwodu, inaczej przy zasileniu łącznika, a jeszcze inaczej wtedy, gdy trzeba przedłużyć przewód albo przygotować instalację pod automatykę. W puszce może znaleźć się kilka różnych zadań naraz, więc nie ma jednego uniwersalnego układu, który sprawdza się wszędzie.
W praktyce rozróżniam trzy sytuacje. Pierwsza to puszka pod osprzęt, czyli miejsce, w którym osprzęt ma działać i jednocześnie zmieścić połączenia. Druga to puszka rozgałęźna, gdzie priorytetem jest porządek i dostęp do żył. Trzecia to rozwiązanie „serwisowe”, które ma zostać zakryte, ale nadal powinno pracować bez okresowego dokręcania czy poprawiania. To ważne rozróżnienie, bo od niego zależy zarówno typ obudowy, jak i sposób łączenia.
Jeżeli instalacja ma kilka obwodów, dużo żył albo elementy automatyki, od razu zakładam większy zapas miejsca. Zbyt ciasna puszka nie tylko utrudnia montaż, ale też podnosi ryzyko uszkodzenia izolacji i przypadkowego poluzowania połączenia. Kiedy wiem już, do czego dana puszka ma służyć, przechodzę do doboru osprzętu. I tu właśnie zaczyna się część, w której najłatwiej zyskać albo stracić jakość całej instalacji.
Jak dobrać puszkę i złączki do instalacji
Najczęściej wybór sprowadza się do trzech rzeczy: jakie przewody łączę, ile ich jest i w jakim środowisku pracują. W domowych instalacjach najwygodniejsze są dziś złączki sprężynowe lub dźwigniowe, bo nie wymagają dokręcania i dobrze znoszą normalną eksploatację. Wersje 2-, 3- i 5-torowe są po prostu praktyczne, a przy większej liczbie żył można sięgnąć po rozwiązania wielotorowe albo systemy montażowe na szynę.
| Rozwiązanie | Kiedy je wybieram | Mocne strony | Ograniczenia |
|---|---|---|---|
| Złączka sprężynowa 2-, 3- lub 5-torowa | Typowe połączenia w instalacji domowej, różne typy żył | Szybka, pewna, nie wymaga okresowego dokręcania | Trzeba pilnować zgodności z przekrojem i miejscem w puszce |

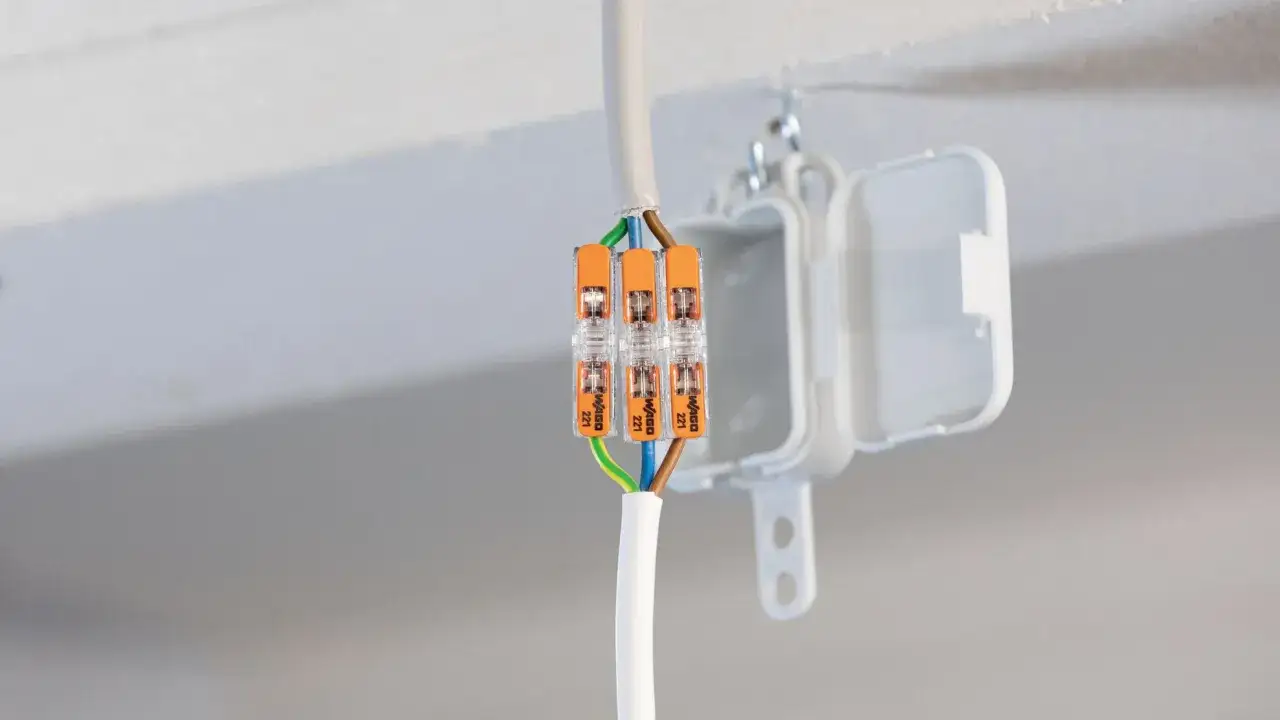

| Złączka przelotowa typu inline | Naprawa, przedłużenie przewodu, bardzo mało miejsca | Kompaktowa obudowa, dobra do ciasnych przestrzeni | Nie zastąpi każdego typu złączki w większych rozgałęzieniach |
| Rozwiązanie do większych przekrojów | Gdy przewód ma większy przekrój albo obwód jest bardziej obciążony | Szerszy zakres zastosowań, większy zapas techniczny | Zwykle wymaga więcej miejsca w puszce |
| Puszka szczelna lub dodatkowa ochrona połączenia | Łazienka, pralnia, garaż, zewnętrzne strefy narażone na wilgoć | Lepsza odporność środowiskowa | Trzeba dobrać do warunków, a nie tylko „na wszelki wypadek” |
W praktyce spotykam najczęściej puszki pod osprzęt o średnicy 60 mm oraz głębsze puszki rozgałęźne, często 80 mm lub większe. To nie jest sztywna reguła, ale dobry punkt odniesienia: im więcej żył, tym bardziej przydaje się głębokość i sensowny układ wewnątrz. Z kolei w ciasnych miejscach dobrze sprawdzają się złączki przelotowe o długości około 29 mm, bo pozwalają zmieścić połączenie tam, gdzie zwykła złączka byłaby po prostu za duża.
Jeśli przewody są różnego typu, zwracam uwagę na zakres pracy złączki. Dobre rozwiązania obejmują żyły od 0,14 do 6 mm², a kompaktowe złączki przelotowe zwykle pracują w zakresie 0,75-4 mm². To konkret, który naprawdę ułatwia dobór, bo od razu widać, czy rozwiązanie pasuje do oświetlenia, gniazd czy odcinka naprawczego. Kiedy sprzęt jest już dobrany, przechodzę do samego montażu, bo tu najłatwiej zepsuć nawet dobry projekt.

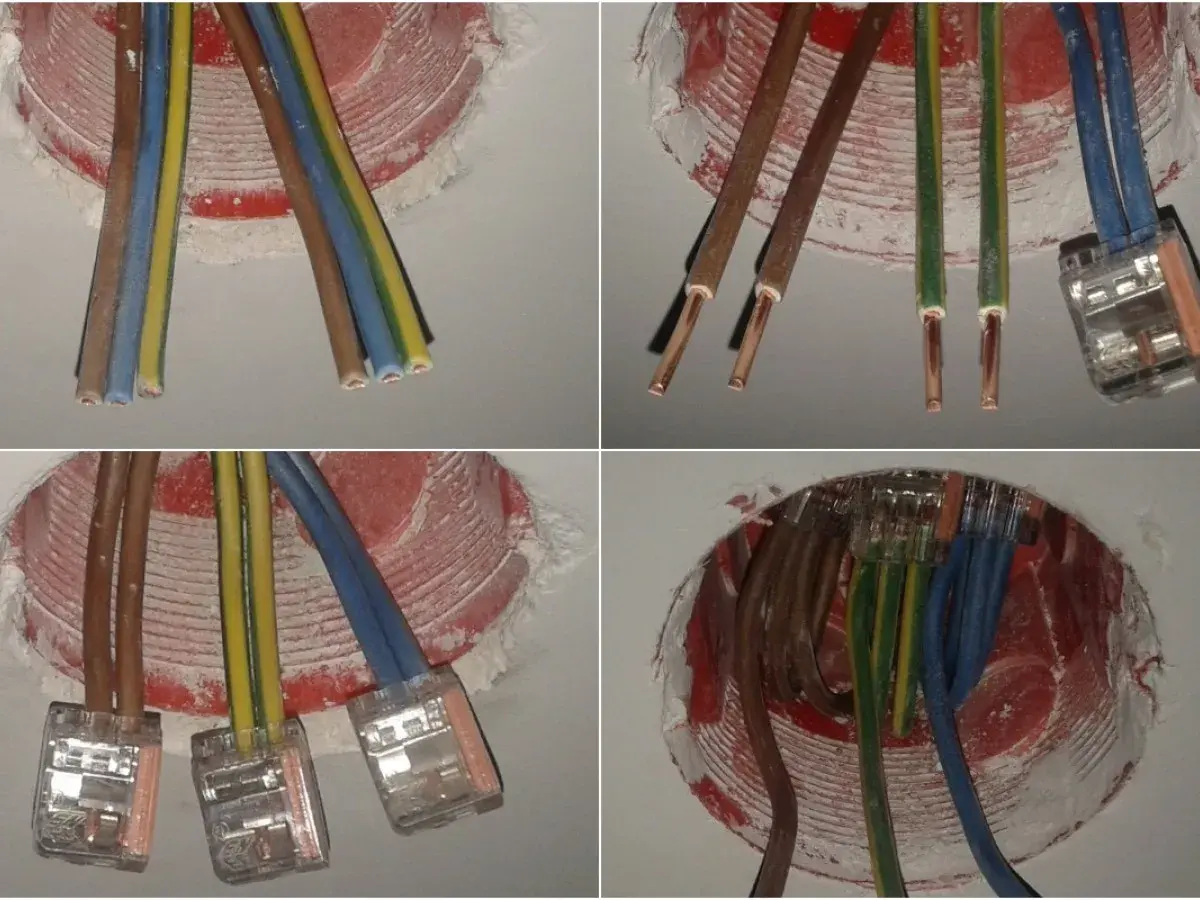

Jak wykonać połączenie bezpiecznie i czysto
Ja przy takich pracach zaczynam od wyłączenia zasilania i sprawdzenia braku napięcia dwubiegunowym testerem, a nie samą neonówką. To nie jest detal dla perfekcjonistów, tylko podstawowy warunek bezpiecznej pracy. Dopiero potem oceniam, ile mam miejsca, jaki jest typ przewodu i czy potrzebuję złączki dźwigniowej, sprężynowej, czy przelotowej.
- Odłącz zasilanie i sprawdź brak napięcia na wszystkich żyłach.
- Sprawdź przekrój i rodzaj przewodu, zanim wybierzesz złączkę.
- Odizoluj żyłę zgodnie z oznaczeniem producenta złączki.
- Wprowadź przewód do oporu i wykonaj prosty test pociągnięcia.
- Ułóż przewody tak, aby nie były napięte i nie były zagięte pod ostrym kątem.
- Jeśli to instalacja wieloobwodowa, opisz połączenia albo zrób zdjęcie przed zamknięciem puszki.
Przy złączkach sprężynowych dobrze działa zasada: połączenie ma wejść lekko, ale trzymać mocno. Jeśli coś wymaga nadmiernej siły, zwykle oznacza to zły dobór albo błąd w przygotowaniu żyły. Przy zaciskach śrubowych sprawdzam z kolei, czy producent wymaga tulejki na przewodzie linkowym. To szczególnie ważne, bo różne systemy łączenia mają różne wymagania i nie ma sensu zakładać, że każda żyła zachowa się tak samo.
Warto też zostawić sensowny zapas przewodu wewnątrz puszki. Nie chodzi o przypadkowe pętle, tylko o tyle luzu, żeby w razie serwisu dało się wyjąć złączkę i poprawić połączenie bez szarpania całej instalacji. Dobrze zrobiony montaż to taki, który nie wymaga siłowania się z przewodami przy pierwszym lepszym otwarciu puszki. A skoro o błędach mowa, tu najczęściej widzę rzeczy, które z pozoru wyglądają niewinnie, a potem wracają jako awaria.
Najczęstsze błędy przy montażu osprzętu
Największy problem nie polega na tym, że ktoś „nie umie połączyć przewodu”. Problem zaczyna się wtedy, gdy oszczędza się miejsce, czas albo właściwy typ osprzętu. To właśnie takie skróty później dają luźny styk, przegrzewanie albo uszkodzenie izolacji.
- Za mała puszka - przewody są ściskane, złączki się wyginają, a dostęp do połączenia staje się męką.
- Skręcanie żył i owijanie taśmą - to stara praktyka, która nie daje komfortu serwisowego i nie jest dobrą alternatywą dla właściwej złączki.
- Brak zapasu przewodu - przy naprawie trzeba potem rozkuwać ścianę albo wymieniać większy fragment instalacji.
- Mieszanie miedzi i aluminium bez odpowiedniego systemu - taki kontakt wymaga rozwiązania przewidzianego przez producenta, inaczej ryzyko problemów rośnie.
- Upychanie połączeń pod osprzętem - gniazdo czy łącznik nie powinny służyć za schowek na wszystkie połączenia w obwodzie.
- Brak opisu obwodów - przy większej instalacji to proszenie się o długie szukanie błędu później.
Jest jeszcze jeden błąd, który często widzę przy remoncie: połączenie wygląda „na oko” dobrze, ale nie było sprawdzone po zamknięciu i obciążeniu obwodu. Wtedy wychodzą drobiazgi, których nie widać od razu, na przykład słaby styk albo przewód wsunięty za płytko. To właśnie dlatego nie traktuję testu końcowego jako dodatku, tylko jako integralną część montażu. Są jednak sytuacje, w których zwykła puszka i standardowa złączka nie wystarczą.
Kiedy zwykła puszka nie wystarczy
W pomieszczeniach wilgotnych, przy instalacjach zewnętrznych, w garażu albo w strefach narażonych na zachlapanie sięgam po osprzęt szczelny. W praktyce to rozsądniejsze niż liczenie, że „jakoś to wytrzyma”. W dokumentacjach i specyfikacjach dla takich przestrzeni bardzo często pojawia się właśnie wymaganie stosowania szczelnego osprzętu, bo zwykła puszka nie daje odpowiedniej ochrony połączeń.
| Sytuacja | Co wybieram | Dlaczego |
|---|---|---|
| Łazienka, pralnia, garaż | Puszka lub osprzęt szczelny, ewentualnie dodatkowa ochrona połączenia | Wilgoć i skraplanie potrafią szybciej zniszczyć połączenie niż sam przewód |
| Ukryte miejsce bez łatwego dostępu | Połączenie bezobsługowe, przewidziane do pracy bez okresowego dokręcania | Nie chcę wracać do punktu, do którego trzeba by rozkuwać ścianę |
| Dużo żył i kilka obwodów | Głębsza puszka albo system montażowy z porządkiem na złączkach | Ułatwia opis, diagnostykę i późniejszy serwis |
| Naprawa uszkodzonego odcinka | Kompaktowa złączka przelotowa | Sprawdza się w ciasnych miejscach i przy przedłużaniu przewodu |
W takich miejscach nie patrzę już tylko na samą złączkę, ale na cały układ: obudowę, dostęp, sposób prowadzenia przewodów i warunki pracy. Jeśli coś ma pracować latami bez ingerencji, musi być do tego od początku zaprojektowane. W instalacjach nowoczesnych, zwłaszcza tam, gdzie dochodzi automatyka, to podejście oszczędza najwięcej kłopotów.
Jeżeli połączenie ma być zasłonięte na stałe, nie robię go „na styk”. Zostawiam miejsce na odczyt, kontrolę i ewentualną wymianę osprzętu. To detal, który często odróżnia poprawny montaż od takiego, przy którym każda naprawa zamienia się w remont. Na koniec zostaje jeszcze jedna rzecz, o której mało kto myśli podczas samego montażu, a potem bardzo jej brakuje.
Co zostawiam po sobie, żeby instalacja była serwisowalna
Ja zawsze robię zdjęcie połączenia przed zamknięciem puszki, a przy większych obwodach opisuję, która żyła do czego prowadzi. To banalne, ale po roku lub dwóch oszczędza mnóstwo czasu. Dobra instalacja nie kończy się na tym, że „działa dziś”. Ona ma być jeszcze czytelna dla człowieka, który będzie ją naprawiał później.
Warto też myśleć o przyszłych zmianach. Jeśli wiesz, że za jakiś czas może dojść czujnik, sterownik, ściemniacz albo element automatyki, zostaw więcej miejsca już teraz. W praktyce łatwiej dopasować nieco większą puszkę na etapie montażu niż wracać do ściany tylko dlatego, że zabrakło kilku centymetrów.
Najlepsze połączenie to takie, które jest jednocześnie bezpieczne, uporządkowane i możliwe do obsługi bez demolowania wykończenia. Gdy pilnuję doboru złączek, głębokości puszki i warunków pracy, instalacja działa przewidywalnie, a nie „do pierwszego problemu”.
