Łączenie przewodów tulejkami ma sens wtedy, gdy zależy Ci na stabilnym styku w zacisku i chcesz uporządkować linkę przed montażem w rozdzielnicy, puszce albo aparacie. Ja traktuję tulejkę nie jako drobiazg, tylko jako element, który często decyduje o jakości całego połączenia: zmniejsza ryzyko rozchodzenia się drucików, ułatwia wsunięcie przewodu i poprawia powtarzalność pracy. W tym tekście pokazuję, kiedy taka końcówka rzeczywiście pomaga, jak dobrać jej rozmiar i czym najłatwiej zepsuć dobry montaż.
Najważniejsze zasady, zanim zaczniesz zaciskać końcówki
- Tulejka ma największy sens przy przewodach linkowych, zwłaszcza w zaciskach śrubowych, sprężynowych i push-in.
- Rozmiar końcówki musi pasować do przekroju żyły i do głębokości zacisku, a nie tylko „prawie pasować”.
- Do pracy używam zaciskarki dobranej do tulejek, bo zwykłe kombinerki dają przypadkowy rezultat.
- Do jednej tulejki wkładam tyle żył, ile przewidział producent; jeśli potrzebne są dwie żyły, wybieram wersję TWIN albo inny właściwy osprzęt.
- Aluminium nie powinno być zaciskane w miedzianej tulejce, a przewód jednodrutowy zwykle nie wymaga takiego zakończenia.
- Najwięcej problemów bierze się nie z samej tulejki, tylko z błędnego odizolowania, złego doboru i niedokładnego zacisku.
Kiedy tulejka naprawdę poprawia połączenie
Najprościej mówiąc: tulejka porządkuje przewód linkowy tam, gdzie gołe druciki mogłyby się rozchodzić, podwinąć albo zostać przycięte przez zacisk. W praktyce widzę to najczęściej przy aparatach modułowych, listwach zaciskowych, rozdzielnicach i osprzęcie, który ma niewielką przestrzeń na wprowadzenie żyły. Dobrze zaciśnięta końcówka ułatwia wsunięcie przewodu i zmniejsza ryzyko, że pojedyncze druciki zostaną poza zaciskiem, a potem zrobią zwarcie albo zaczną się grzać.
Ja stosuję tulejki przede wszystkim tam, gdzie liczy się powtarzalność: w seryjnym montażu, przy serwisie i przy osprzęcie, który będzie później rozłączany i ponownie podłączany. Zgodnie z praktyką producentów takich elementów końcówki tulejkowe są projektowane głównie dla przewodów wielodrutowych i giętkich, czyli klasy 5 i 6 wg IEC 60228, a nie po to, by „ratować” dowolne połączenie. To ważne rozróżnienie, bo tulejka nie zastępuje właściwego zacisku ani poprawnie dobranego osprzętu.
| Sytuacja | Czy tulejka ma sens | Dlaczego |
|---|---|---|
| Zacisk śrubowy w aparacie modułowym | Tak | Końcówka trzyma druciki razem i ułatwia równy docisk. |
| Zacisk sprężynowy lub push-in | Tak | Przewód wchodzi łatwiej i przewidywalnie, bez rozłażenia się żył. |
| Rozdzielnica, listwy i mostkowanie | Tak | Porządkuje okablowanie i ułatwia późniejszy serwis. |
| Połączenie żyła-żyła w puszce | Nie | Do takich zadań używam złączki, a nie tulejki. |
| Przewód jednodrutowy | Zwykle nie | Drut ma zwartą geometrię i zazwyczaj nie potrzebuje takiego zakończenia. |
Jeśli ktoś pyta mnie o sens tulejek „w ogóle”, odpowiadam krótko: w osprzęcie i rozdzielnicach pomagają wtedy, gdy mają współpracować z konkretnym typem zacisku. To prowadzi już do najważniejszego wyboru, czyli doboru samej końcówki.
Jak dobrać końcówkę do przewodu i zacisku
Tu najczęściej zaczynają się pomyłki. Kolor kołnierza jest tylko szybką podpowiedzią, ale ja zawsze sprawdzam jeszcze oznaczenie przekroju na opakowaniu i dopasowanie do przewodu. Zbyt luźna tulejka nie zwiąże żył porządnie, a zbyt ciasna potrafi uszkodzić druciki albo nie przyjąć całego przewodu. W praktyce najważniejsze są trzy rzeczy: przekrój, długość tulejki i typ zacisku.
| Co dobieram | Na co patrzę | Co się dzieje przy złym wyborze |
|---|---|---|
| Przekrój tulejki | Musi odpowiadać przekrojowi żyły, np. 0,5, 1,5, 2,5 albo 6 mm² | Za duża końcówka nie trzyma żył, za mała uszkadza przewód |
| Długość tulejki | Powinna pasować do głębokości zacisku | Zbyt długa wystaje, zbyt krótka nie obejmuje całej linki |
| Izolowana czy nieizolowana | Izolowana jest wygodniejsza w typowym montażu, nieizolowana bywa lepsza w ciasnym miejscu | Niepotrzebnie duży kołnierz może przeszkadzać przy osprzęcie o małej przestrzeni |
| Pojedyncza czy TWIN | Pojedyncza do jednej żyły, TWIN do dwóch żył tylko wtedy, gdy osprzęt to dopuszcza | Dwie żyły w zwykłej tulejce to proszenie się o luźny lub nierówny styk |
| Materiał | Tulejki są najczęściej miedziane, zwykle cynowane | Aluminium nie powinno trafiać do miedzianej tulejki |
Jeżeli mam jedną praktyczną wskazówkę, to jest nią ta: do przewodów giętkich wybieram tulejkę, która pasuje do przekroju i do charakteru zacisku, a nie do tego, co akurat leży w pudełku. DIN 46228 porządkuje ten temat, ale w codziennej pracy i tak wygrywa zdrowy rozsądek: końcówka ma wejść do zacisku bez siły i bez luzu. Kiedy dobór jest właściwy, zostaje jeszcze montaż, a tu najłatwiej stracić całą jakość jednym ruchem.

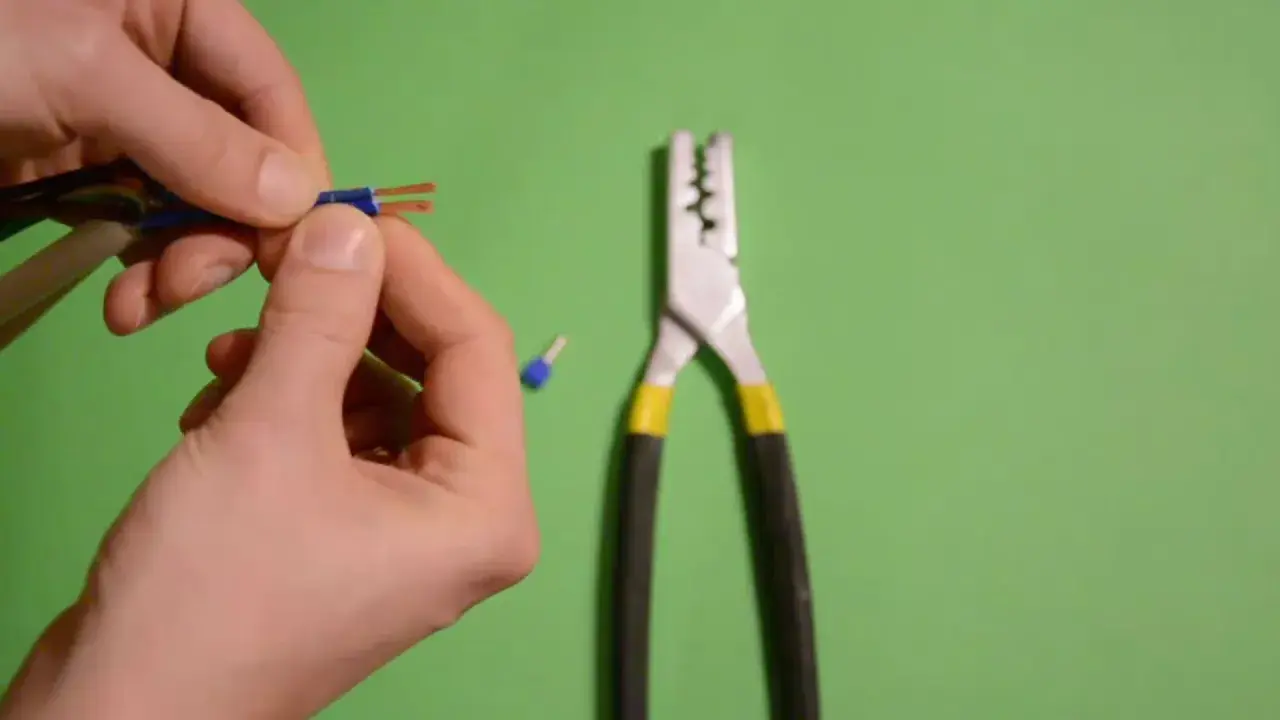

Jak zacisnąć tulejkę bez zgadywania
Sam proces jest prosty, ale tylko wtedy, gdy robi się go starannie. Ja zawsze zaczynam od czystego, równego cięcia przewodu, a potem zdejmuję izolację na taką długość, by cała linka weszła do koszulki tulejki. Nie rozgniatam żył kombinierkami i nie skręcam ich na siłę w twardy sznur, bo połączenie ma być zwarte, a nie poszarpane.
- Odcinam przewód prosto, bez miażdżenia żył.
- Zdejmuję izolację na długość zgodną z tulejką i głębokością zacisku.
- Sprawdzam, czy żadna drucina nie jest uszkodzona ani wyłamana.
- Wsuwam przewód do końca, tak aby całe włókna znalazły się pod koszulką.

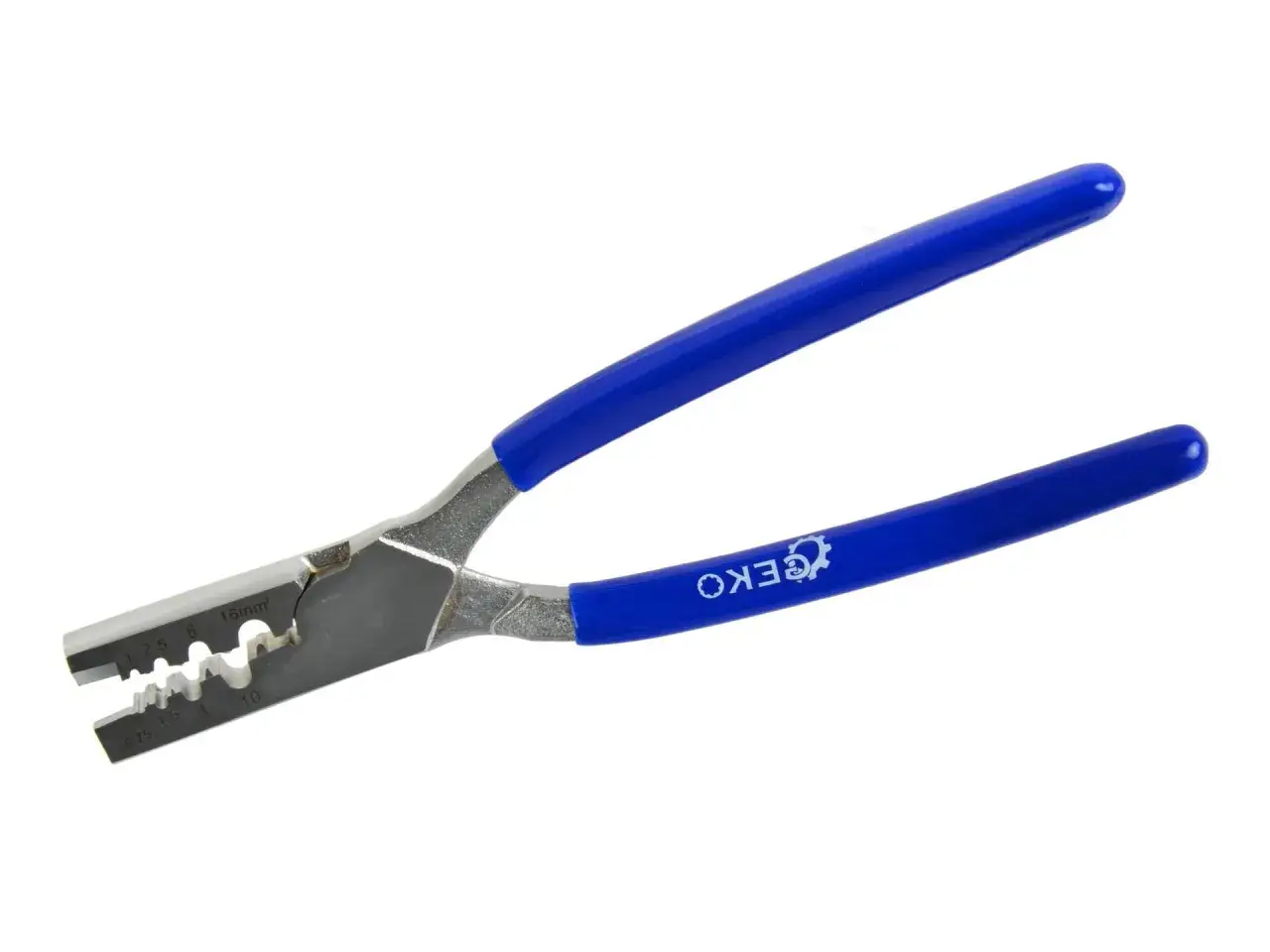

- Zaciskam tulejkę odpowiednią zaciskarką, najlepiej z grzechotką i dobraną matrycą.
- Robię próbę naciągu i sprawdzam, czy nie ma wystających żył.
W dobrym zacisku chodzi mi o to, żeby przewód był gazoszczelnie zaciśnięty, czyli odcięty od powietrza i stabilnie trzymany przez metal tulejki. To właśnie daje przewidywalny kontakt i później mniej problemów z utlenianiem czy luzowaniem się końcówki. Ważne jest też, by nie przekraczać momentu dokręcenia samego zacisku, bo zbyt mocny docisk potrafi uszkodzić przewód albo aparat równie skutecznie jak zbyt słaby.
Po takim montażu nie zakładam, że wszystko jest już idealne. Następny krok to sprawdzenie, jakie błędy najczęściej psują połączenie w praktyce.
Błędy, które najszybciej niszczą połączenie
Najwięcej kłopotów widzę tam, gdzie ktoś „tylko na chwilę” zrobił końcówkę byle czym. To zwykle wraca szybko: grzaniem zacisku, luzem po kilku dniach albo kłopotem przy ponownym podłączeniu. W osprzęcie elektrycznym nie opłaca się oszczędzać na drobiazgach, bo drobiazg potrafi zatrzymać całą rozdzielnicę.
- Zły rozmiar tulejki - za duża nie trzyma żył, za mała uszkadza przewód i utrudnia wsunięcie do zacisku.
- Za krótkie lub za długie odizolowanie - druciki wystają albo część izolacji wchodzi pod zacisk.
- Zaciśnięcie niewłaściwym narzędziem - zwykłe kombinerki zostawiają nierówny, przypadkowy ślad.
- Wkładanie dwóch żył do zwykłej tulejki - jeśli terminal nie jest do tego przeznaczony, lepiej tego nie robić.
- Próba „ratowania” linki cyną - w praktyce wolę tulejkę albo właściwą złączkę, zależnie od osprzętu.
- Za mocne zagięcie tuż przy wyjściu z tulejki - koszulka nie jest odciążeniem mechanicznym i nie powinna pracować jak sprężyna.
- Aluminium w miedzianej końcówce - to zły zestaw materiałów i nie warto go testować na własnej instalacji.
Jeżeli po zaciśnięciu końcówka obraca się na przewodzie albo daje się wysunąć bez wyraźnego oporu, traktuję ją jako wadliwą i robię od nowa. Taki detal potem oszczędza znacznie więcej czasu niż jego naprawa. Gdy te błędy są już jasne, warto spojrzeć na narzędzia, bo one decydują o powtarzalności całej pracy.
Jakie narzędzia i koszty mają sens
Przy tulejkach nie potrzebuję całego warsztatu. Do sporadycznych prac wystarczy rozsądny zestaw końcówek i prosta zaciskarka, ale jeśli montaż osprzętu robi się częsty, narzędzie z grzechotką naprawdę robi różnicę. Widziałem wiele połączeń wykonanych poprawnie „na oko”, które po kilku miesiącach zaczęły sprawiać problemy właśnie przez słabe narzędzie, nie przez sam przewód.
| Sprzęt | Kiedy ma sens | Orientacyjny koszt | Mój komentarz |
|---|---|---|---|
| Zestaw tulejek 0,5-6 mm² | Większość prac instalacyjnych i serwisowych | około 20-40 zł | To tani zapas, który warto mieć pod ręką. |
| Prosta zaciskarka ręczna | Rzadkie prace domowe | około 40-150 zł | Wystarczy, jeśli nie robisz takich połączeń codziennie. |
| Zaciskarka grzechotkowa lepszej klasy | Regularny montaż osprzętu i rozdzielnic | około 120-250 zł | Najczęściej daje najbardziej równy i powtarzalny zacisk. |
Jeżeli pracuję przy większej liczbie połączeń, wolę wydać więcej na porządną zaciskarkę niż potem poprawiać każdy drugi przewód. To szczególnie ważne przy osprzęcie, który ma działać latami i być łatwy do serwisowania. Kiedy wszystko jest złożone poprawnie, tulejka pomaga, ale nie powinna przykrywać błędów projektowych ani montażowych.
Co jeszcze warto wiedzieć przed montażem
W dobrze zrobionej instalacji tulejka daje trzy rzeczy naraz: porządek, powtarzalność i mniejsze ryzyko uszkodzenia żył w zacisku. W rozdzielnicach, sterowaniu i osprzęcie z cienkimi zaciskami to naprawdę czuć, zwłaszcza gdy potem trzeba coś odpiąć, sprawdzić i podłączyć ponownie. Z mojego punktu widzenia to nie jest „dodatek dla perfekcjonistów”, tylko proste usprawnienie montażu.
- Do przewodów linkowych wybieram tulejki częściej niż do jakiegokolwiek innego typu żyły.
- Do połączeń żyła-żyła używam złączek, a nie końcówek tulejkowych.
- Do jednej żyły lepiej użyć jednej tulejki, chyba że osprzęt i dokumentacja przewidują wersję TWIN.
- Połączenie trzeba ocenić nie tylko wzrokiem, ale też próbą naciągu i zgodnością z zaciskiem.
- Jeśli terminal jest przegrzany, uszkodzony albo zbyt mały, tulejka nie naprawi problemu konstrukcyjnego.
Jeśli miałbym zostawić jedną praktyczną regułę, brzmiałaby tak: dobieram przewód, tulejkę, zacisk i narzędzie jako jeden układ. Gdy te cztery elementy pasują do siebie, połączenie jest czyste, powtarzalne i wygodne w serwisie; gdy którykolwiek element jest na oko, problem zwykle wraca szybciej, niż by się chciało.
