Podłączenie gniazdka w sąsiedztwie dwóch włączników wygląda na prostą drobnostkę, ale w praktyce wymaga jasnego rozróżnienia dwóch różnych układów. Inaczej wygląda zwykłe gniazdo w jednej ramce z osprzętem sterującym, a inaczej gniazdo, które ma być załączane z dwóch miejsc. Poniżej rozpisuję oba warianty tak, jak podszedłbym do nich na realnym montażu, z naciskiem na bezpieczeństwo, sensowny dobór osprzętu i najczęstsze błędy.
Najważniejsze wnioski dla tego układu
- Nie robię z gniazda „przedłużenia” włącznika, jeśli nie mam pewności, jak prowadzona jest instalacja.
- Gniazdo obok dwóch łączników powinno mieć zwykle osobne zasilanie L, N i PE, a nie być przypadkowo mostkowane z osprzętem sterującym.
- Jeśli gniazdo ma działać z dwóch miejsc, potrzebny jest układ schodowy albo przekaźnik bistabilny, a nie dowolne połączenie przewodów.
- Przewodu ochronnego PE i neutralnego N nie przerywa się włącznikiem.
- W typowych obwodach gniazdowych najczęściej spotyka się przewód 3 x 2,5 mm², ale zawsze trzeba sprawdzić, co faktycznie jest w ścianie.
- Jeśli instalacja jest stara albo niejednoznaczna, pomiar i ocena elektryka zwykle kosztują mniej niż poprawki po błędnym montażu.
Jak rozumieć taki układ w praktyce
Ja w takich zleceniach zaczynam od jednego pytania: czy chodzi o gniazdo zamontowane obok dwóch łączników, czy o gniazdo sterowane z dwóch punktów. To nie jest to samo. W pierwszym wariancie gniazdo ma działać jak zwykły punkt zasilający, a łączniki pracują osobno. W drugim trzeba zbudować układ sterowania, który przełącza fazę w kontrolowany sposób.
W osprzęcie elektrycznym potocznie mówi się „włącznik”, ale technicznie częściej spotkasz nazwę „łącznik”. Różnica brzmi drobno, tylko w praktyce wpływa na to, jak czytam schemat i jakiego rozwiązania szukam w puszce.
| Wariant | Co to oznacza | Moja ocena |
|---|---|---|
| Gniazdo w jednej ramce z dwoma łącznikami | Wspólna ramka, ale osobne tory elektryczne dla każdego mechanizmu | Najprostszy i najczęstszy wariant, jeśli puszka jest odpowiednio głęboka |
| Gniazdo sterowane z dwóch miejsc | Obwód przechodzi przez układ schodowy albo przekaźnik bistabilny | Ma sens, ale tylko przy dobrze zaprojektowanym obciążeniu i właściwym osprzęcie |
| Stara instalacja dwuprzewodowa | Brak osobnego przewodu ochronnego albo neutralnego w puszce | To nie jest miejsce na improwizację, zwykle potrzebna jest modernizacja |
Jeśli z tej sekcji masz zapamiętać tylko jedną rzecz, niech będzie to ta: gniazdo i łącznik nie powinny być łączone „na czuja”. Gdy już wiadomo, o który wariant chodzi, można ocenić, czy układ ma sens w danym pomieszczeniu i przy danym obciążeniu.
Kiedy taki układ ma sens, a kiedy lepiej go nie robić
Nie każde gniazdo warto podpinać pod sterowanie z dwóch miejsc. Z mojego doświadczenia najlepiej sprawdza się to tam, gdzie chcesz mieć wygodę bez konieczności podchodzenia do rozdzielni czy wyciągania wtyczki z trudno dostępnego miejsca. Dobrze działa to przy strefach RTV, lampkach pomocniczych, zasilaniu przy biurku albo w miejscach, gdzie obok gniazda i tak montujesz kilka elementów osprzętu.
Nie polecam tego natomiast dla urządzeń, które powinny pracować stale: lodówki, pieca, routera, alarmu, akwarium czy innych odbiorników, których wyłączanie nie ma sensu albo może być po prostu kłopotliwe. W takich przypadkach lepiej zostawić gniazdo jako stałe zasilanie, a sterowanie rozwiązać osobno. To brzmi mniej efektownie, ale jest zwyczajnie rozsądniejsze.
- Ma sens przy oświetleniu pomocniczym, strefie TV, gniazdach do ładowania i prostych odbiornikach użytkowych.
- Nie ma sensu przy sprzętach, które powinny działać bez przerwy.
- Warto rozważyć inne rozwiązanie, jeśli układ ma być wygodny, ale instalacja jest stara albo ciasna w puszce.
- Największy problem pojawia się wtedy, gdy ktoś chce sterować gniazdem bez sprawdzenia, czy w puszce w ogóle są wszystkie potrzebne żyły.
Gdy decyzja o wariancie jest już podjęta, przechodzę do montażu. I tu liczy się kolejność, bo przy 230 V błędy robi się szybciej, niż później znajduje ich przyczynę.
Jak podłączyć gniazdko krok po kroku
Jeśli miałbym opisać zasadę, od której zaczynam, brzmiałaby tak: gniazdo prowadzi się jak oddzielny punkt odbiorczy, a nie jak przypadkowy element obwodu włącznika. W praktyce oznacza to, że przewód fazowy L jest przełączany tam, gdzie trzeba, ale neutralny N i ochronny PE powinny być prowadzone bez przerw, zgodnie ze schematem konkretnego osprzętu.
Gdy gniazdo ma być tylko obok dwóch łączników
- Wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia próbnikiem lub miernikiem.
- Otwórz puszkę i ustal, czy masz doprowadzone pełne zasilanie: L, N i PE.
- Jeśli gniazdo ma być niezależne, doprowadź do niego osobny tor zasilania z właściwego punktu rozgałęzienia, a nie z zacisków łącznika.

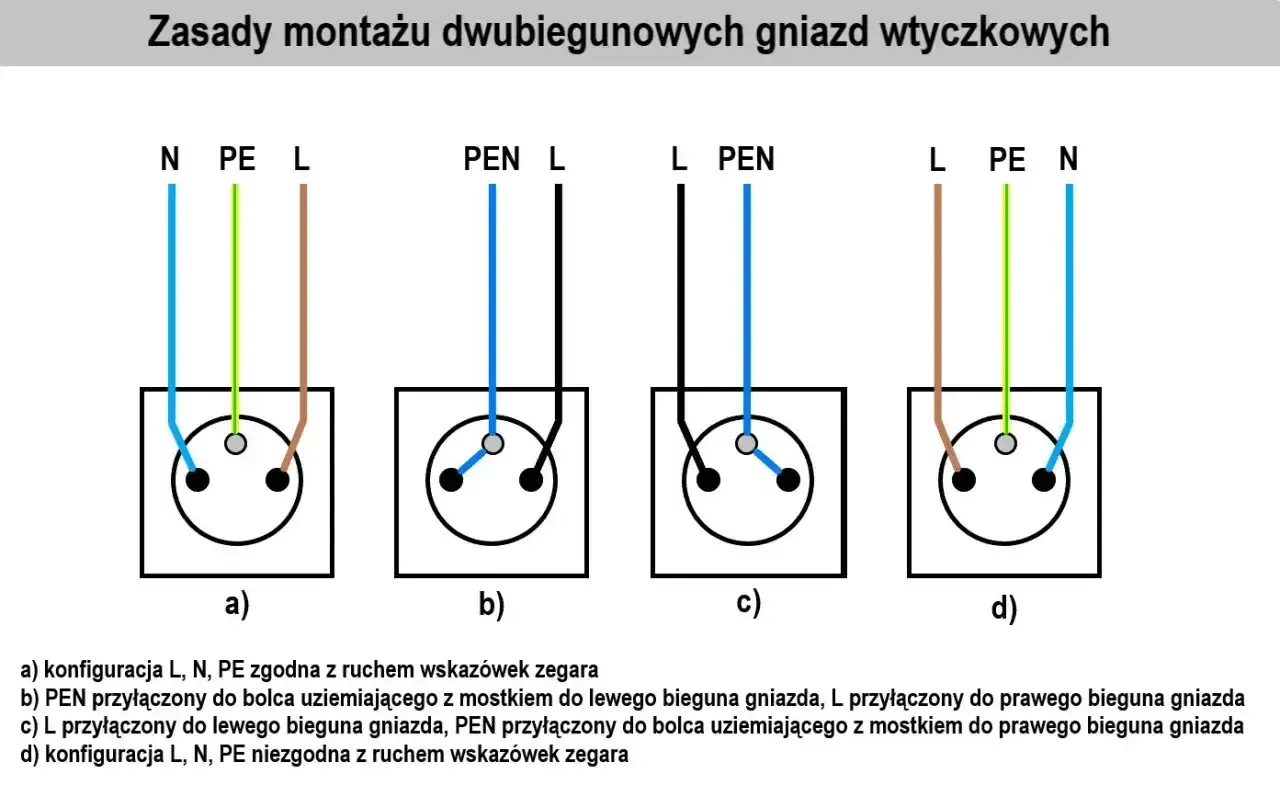

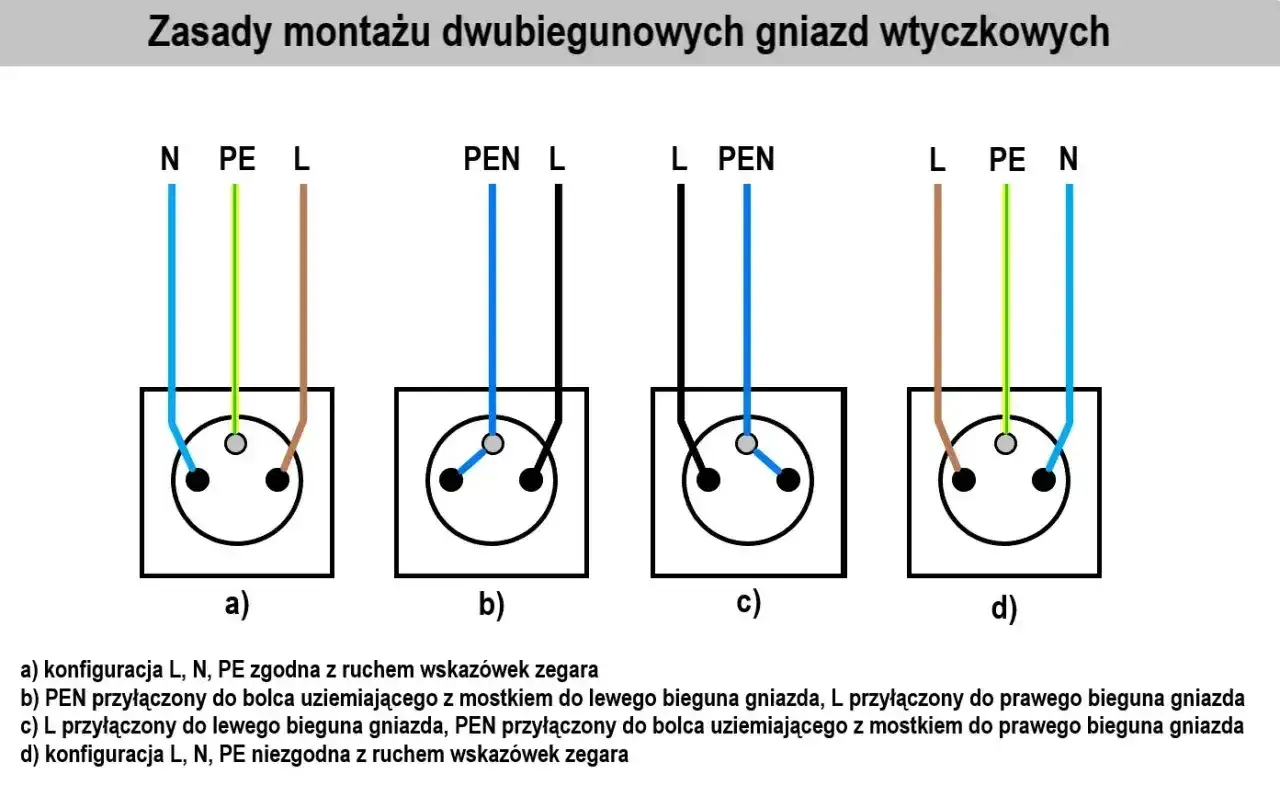

- Podłącz przewody do gniazda zgodnie z oznaczeniami producenta. W typowych modelach z uziemieniem szuka się zacisków L, N i PE.
- Łączniki podłącz osobno, tak aby nie mieszać obwodu zasilania gniazda z obwodem sterowania światłem.
- Zamontuj mechanizmy w puszce, sprawdź ułożenie przewodów i dopiero potem załóż ramkę oraz osłony.
W tym układzie najważniejsze jest to, żeby gniazdo miało własne, czytelne zasilanie. Jeśli puszka jest ciasna, a przewodów jest dużo, lepiej od razu założyć głębszą puszkę niż walczyć z upchnięciem połączeń na siłę.
Przeczytaj również: Czy różnicówka może się zepsuć? Objawy, przyczyny i test
Gdy gniazdo ma być sterowane z dwóch miejsc
Tu najczęściej wybieram dwa łączniki schodowe albo przekaźnik bistabilny. Jeśli masz dokładnie dwa punkty sterowania, układ schodowy jest klasyczny i sprawdzony. Jeśli zależy Ci na większej elastyczności albo późniejszej rozbudowie, przekaźnik bistabilny bywa czytelniejszy w serwisie i łatwiejszy do integracji z automatyką.
- Doprowadź fazę L do pierwszego łącznika albo do wejścia modułu sterującego.
- Połącz łączniki przewodami korespondencyjnymi albo wykorzystaj wejścia sterujące przekaźnika zgodnie z jego schematem.
- Wyjście z drugiego łącznika albo z modułu podłącz do fazy gniazda.
- Neutralny N i ochronny PE prowadź bez przerywania do gniazda.
- Jeśli układ ma zasilać konkretny odbiornik, sprawdź dopuszczalne obciążenie łącznika lub przekaźnika.
- Po montażu wykonaj test załączenia i wyłączenia z obu miejsc oraz sprawdź, czy osprzęt nie grzeje się pod obciążeniem.
Przy trzech i większej liczbie punktów sterowania dochodzi łącznik krzyżowy albo bardziej rozbudowany moduł. To już kolejny poziom układu, ale zasada pozostaje ta sama: przełączasz fazę, nie „kombinujesz” z ochronnym i neutralnym.
Najczęstsze błędy, które widzę przy takim montażu
Najwięcej problemów nie bierze się z samego pomysłu, tylko z drobnych skrótów myślowych. Właśnie one później dają luźne zaciski, brak zasilania albo układ, który działa „czasem”, czyli najgorszy możliwy scenariusz.
- Przerywanie przewodu neutralnego zamiast fazowego - to jeden z najgorszych nawyków, bo psuje logikę całego układu.
- Łączenie PE i N w dowolnym miejscu - w nowoczesnej instalacji tak się tego nie robi; w starszym układzie TN-C trzeba najpierw sprawdzić, z czym naprawdę masz do czynienia.
- Zbyt płytka puszka - przy dwóch mechanizmach i kilku złączkach brak miejsca szybko kończy się naprężeniem przewodów.
- Podpinanie gniazda pod obwód, który nie ma odpowiedniego zapasu - osprzęt i przewody muszą być dobrane do realnego obciążenia.
- Zakładanie, że każdy włącznik ma neutralny - w wielu puszkach go po prostu nie ma, więc moduł smart albo przekaźnik nie zawsze da się wsadzić bez przeróbek.
- Ignorowanie oznaczeń zacisków - producent mechanizmu może mieć inne rozwiązanie niż to, które znamy z poprzedniego osprzętu.
Jeżeli któryś z tych punktów pasuje do Twojej instalacji, warto zatrzymać się przed montażem i sprawdzić układ jeszcze raz. To prowadzi prosto do kolejnej rzeczy, czyli doboru osprzętu i przewodów, bo to właśnie one najczęściej decydują o powodzeniu całego montażu.
Jak dobrać osprzęt i przewody do istniejącej instalacji
Dobór elementów ma tu większe znaczenie, niż wiele osób zakłada na starcie. Dobrze dobrany osprzęt upraszcza montaż, a źle dobrany potrafi zamienić prostą wymianę w serię kompromisów. W praktyce patrzę przede wszystkim na przekrój przewodów, głębokość puszki, rodzaj mechanizmu i to, czy instalacja jest nowa, czy już po kilku modernizacjach.
| Element | Co zwykle wybieram | Dlaczego to ma znaczenie |
|---|---|---|
| Przewód do gniazda | Najczęściej 3 x 2,5 mm² Cu | To standardowy kierunek dla obwodów gniazdowych w domu |
| Puszka podtynkowa | Minimum 60 mm, a przy kilku mechanizmach najlepiej głębsza | Więcej miejsca oznacza mniej naprężeń i łatwiejsze ułożenie połączeń |
| Gniazdo | Z uziemieniem i wyraźnie opisanymi zaciskami | Ułatwia poprawne podłączenie L, N i PE bez zgadywania |
| Łącznik | Schodowy albo impulsowy, jeśli gniazdo ma być sterowane z dwóch miejsc | To daje przewidywalne sterowanie zamiast improwizacji |
| Moduł sterujący | Przekaźnik bistabilny, jeśli chcesz większej elastyczności | Dobrze sprawdza się tam, gdzie zależy Ci na wygodzie i rozbudowie automatyki |
W starszych mieszkaniach dochodzi jeszcze jedna rzecz: układ TN-C albo TN-C-S. Jeśli w puszce masz tylko dwa przewody i brak osobnego PE, nie traktuj tego jak zwykłej kosmetycznej poprawki. Najpierw trzeba ocenić stan instalacji i ciągłość ochrony, a dopiero potem planować nowe gniazdo. W takich przypadkach modernizacja często jest lepszym ruchem niż doraźne obejścia.
Co zwykle wybieram, żeby układ był wygodny i bezpieczny
Jeżeli klient chce po prostu wygodnego układu przy remoncie, zwykle rekomenduję jedno z dwóch rozwiązań. Pierwsze to klasyczne gniazdo w osobnym obwodzie, obok którego montuje się dwa niezależne łączniki. Drugie to gniazdo sterowane przez przekaźnik bistabilny, gdy zależy na załączaniu z dwóch miejsc i na późniejszej rozbudowie automatyki.
Nie wybieram „najbardziej efektownego” schematu, tylko taki, który da się później serwisować i który nie będzie mylił użytkownika. Jeśli w puszce brakuje miejsca, jeśli instalacja jest stara albo jeśli gniazdo ma zasilać odbiornik pracujący stale, lepiej postawić na prostszy układ. W elektryce najwięcej daje nie spryt, tylko przewidywalność.
Jeżeli chcesz podejść do tego praktycznie, zacznij od sprawdzenia, jakie przewody naprawdę masz w puszce i czy gniazdo ma być tylko obok dwóch łączników, czy ma działać z dwóch punktów. Dopiero potem dobieraj osprzęt, bo w takim montażu to nie sam mechanizm jest najważniejszy, ale cała logika obwodu.
