W instalacji elektrycznej najwięcej zamieszania robi nie sam przewód, tylko nazewnictwo i oznaczenia osprzętu. Jeden rysunek potrafi pokazywać łącznik światła, przycisk, rozłącznik albo wyłącznik nadprądowy, a każdy z tych elementów robi coś innego. Poniżej porządkuję symbole stosowane na schematach i przekładam je na praktykę montażu, żeby łatwiej było dobrać właściwy osprzęt do domu, mieszkania albo modernizowanej instalacji.
Najważniejsze zasady przy symbolach łączników i ich montażu
- W dokumentacji trzeba odróżnić łącznik instalacyjny od wyłącznika nadprądowego i rozłącznika.
- Na schematach liczy się nie tylko sam znak, ale też typ łącznika i jego stan: otwarty albo zamknięty.
- W praktyce montażowej najczęściej sprawdza się wysokość około 105–115 cm od gotowej podłogi.
- Łącznik najlepiej planować po stronie klamki, zwykle 10–15 cm od ościeżnicy.
- Schodowy, krzyżowy, ściemniacz i przycisk dobiera się do sposobu sterowania, nie do samego wyglądu osprzętu.
- Przy LED-ach i modułach smart trzeba sprawdzić kompatybilność oraz głębokość puszki.
Najpierw rozróżnij łącznik, wyłącznik i rozłącznik
Ja zaczynam od rozróżnienia pojęć, bo to właśnie tu pojawiają się najczęstsze błędy. W dokumentacji instalacyjnej łącznik to zazwyczaj ścienny osprzęt do sterowania oświetleniem, a wyłącznik nadprądowy to aparat zabezpieczający w rozdzielnicy. Z kolei rozłącznik służy do bezpiecznego odłączenia obwodu od zasilania, ale nie zastępuje zwykłego włącznika światła.
| Termin | Co oznacza | Gdzie spotykam |
|---|---|---|
| Łącznik instalacyjny | Służy do ręcznego sterowania obwodem, najczęściej oświetleniem. | Puszka w ścianie, osprzęt podtynkowy lub natynkowy. |
| Wyłącznik nadprądowy | Chroni obwód przed przeciążeniem i zwarciem. | Rozdzielnica elektryczna. |
| Rozłącznik | Odłącza zasilanie do prac serwisowych lub eksploatacyjnych. | Rozdzielnica, główny punkt odcięcia. |
| Przycisk | Działa chwilowo, po puszczeniu wraca do pozycji spoczynkowej. | Dzwonek, automat schodowy, układy smart. |
Jeśli więc ktoś pyta o symbol w kontekście ściennego osprzętu, zwykle chodzi o łącznik instalacyjny albo jego wariant, a nie o zabezpieczenie. To rozróżnienie od razu ułatwia czytanie schematów i wybór elementu do montażu w konkretnej puszce.
Jak czytać symbole łączników na schemacie
Norma PN-EN 60617 porządkuje symbole graficzne używane w schematach elektrycznych. W praktyce ważne jest nie tylko to, jak wygląda sam znak, ale też w jakim stanie pokazano element: otwartym czy zamkniętym. Na schemacie funkcjonalnym ten sam łącznik może być pokazany jako rozłączony albo załączony, bo dokument ma opisywać działanie obwodu, a nie wygląd ramki na ścianie.
W codziennej robocie najczęściej spotykam kilka podstawowych wariantów osprzętu, które warto znać od razu, bez zgadywania.
| Typ łącznika | Do czego służy | Na co zwrócić uwagę przy montażu |
|---|---|---|
| Łącznik instalacyjny ogólny | Uproszczony zapis dla osprzętu sterującego. | Trzeba sprawdzić opis obwodu, bo sam symbol nie mówi wszystkiego. |
| Łącznik jednobiegunowy | Najprostsze sterowanie jednym obwodem z jednego miejsca. | Najczęściej wystarcza do pojedynczego punktu świetlnego. |
| Łącznik schodowy | Sterowanie jednym światłem z dwóch miejsc. | Wymaga pary łączników dobranych do tego samego układu. |
| Łącznik krzyżowy | Pozwala sterować z trzech i więcej punktów. | Stosuje się go między łącznikami schodowymi. |
| Przycisk | Sterowanie chwilowe, często w automatyce lub przy dzwonku. | Nie zastępuje klasycznego łącznika z podtrzymaniem stanu. |
| Ściemniacz | Regulacja jasności światła. | Musi być zgodny ze źródłem światła, zwłaszcza z LED. |
Najważniejsze jest to, że na schemacie nie czyta się samego obrazka w oderwaniu od funkcji. Jeśli widać stan otwarty albo zamknięty, to informacja o działaniu obwodu jest równie ważna jak sam symbol. Taki sposób czytania dokumentacji prowadzi już prosto do pytania, gdzie ten osprzęt powinien znaleźć się na ścianie.
Gdzie montować łącznik, żeby był wygodny na co dzień
Przy montażu osprzętu ważniejsza od samego rysunku jest ergonomia. Łącznik najlepiej umieścić po stronie klamki, zwykle 10–15 cm od ościeżnicy, tak żeby ręka trafiała na niego naturalnie zaraz po wejściu do pokoju. W domowych wnętrzach najczęściej sprawdza się wysokość 105–115 cm od gotowej podłogi, choć w niektórych projektach spotyka się też wyższe ustawienie; ja traktuję je jako decyzję użytkową, a nie jedyną słuszną normę.
- przy drzwiach montuj łącznik po stronie klamki, nie po stronie zawiasów
- zostaw odstęp od futryny, żeby wymiana ościeżnicy nie wymagała poprawki instalacji
- w korytarzu i na schodach przewiduj sterowanie z miejsc, z których realnie korzysta się po ciemku
- w pokoju dziecięcym lub w aranżacji bez barier sens ma niższy montaż, jeśli ułatwia dostęp użytkownikom
- w łazience sprawdź strefę i klasę szczelności osprzętu, zamiast zakładać, że zwykły łącznik też się nada
Jeżeli na etapie projektu ten detal jest dopracowany, później znika większość irytujących poprawek: od przesuwania mebli po poprawianie ościeżnicy albo szukanie włącznika ręką po ciemku.

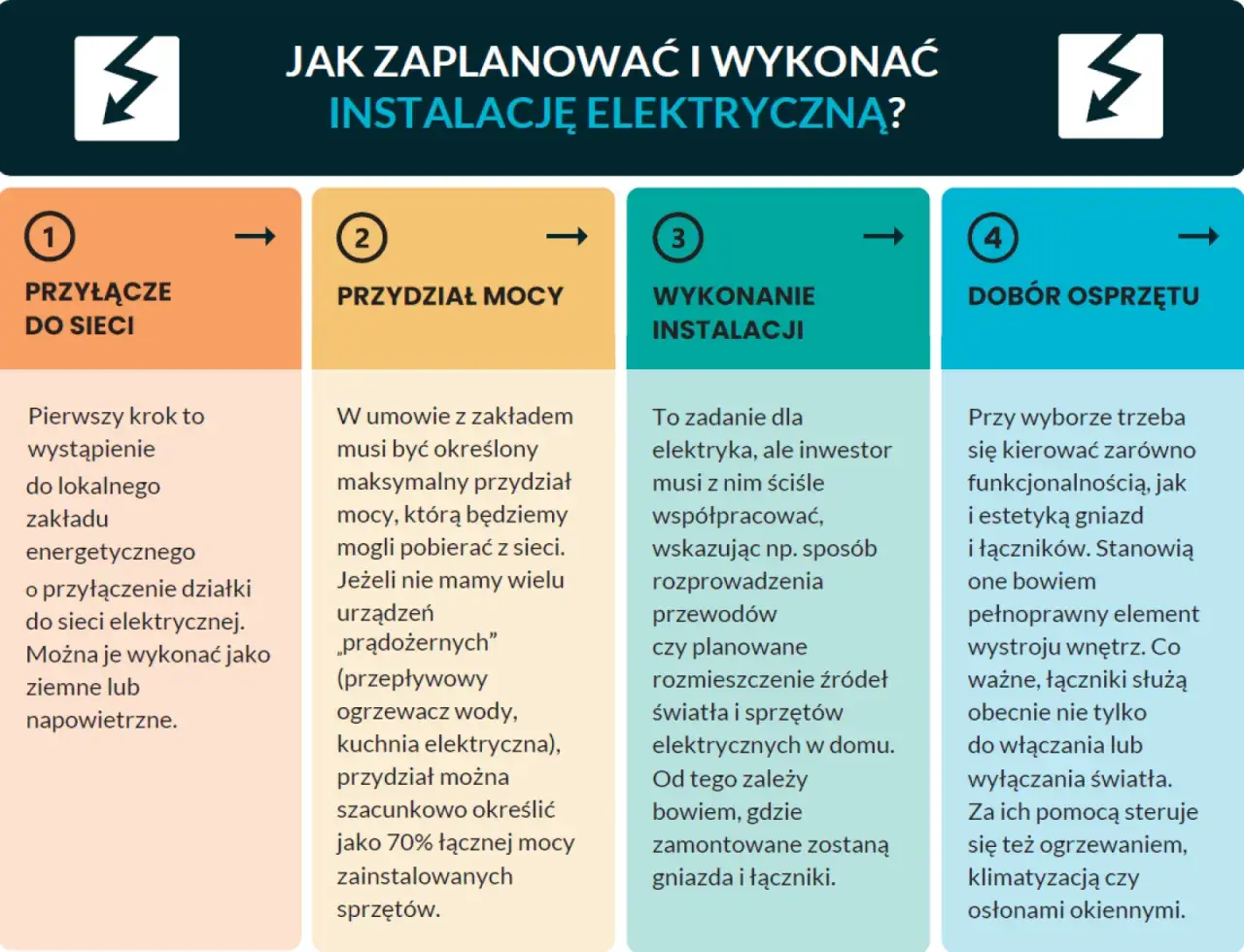

Jak dobrać właściwy osprzęt do konkretnego obwodu
Dobór osprzętu zawsze uzależniam od tego, jak użytkownik chce sterować oświetleniem, a nie od samego wyglądu klawisza. Jeden punkt świetlny obsłuży łącznik jednobiegunowy, ale korytarz, schody lub duży salon często wymagają układu schodowego albo krzyżowego. Jeżeli dochodzi regulacja jasności, zwykły łącznik już nie wystarczy - potrzebny jest ściemniacz dobrany do źródła światła.
| Rodzaj osprzętu | Kiedy go użyć | Najważniejsza uwaga |
|---|---|---|
| Łącznik jednobiegunowy | Jedno światło, jedno miejsce sterowania. | Najprostszy i najczęstszy wybór w pokojach. |
| Łącznik schodowy | Gdy to samo światło ma być włączane z dwóch miejsc. | Wymaga poprawnego sparowania obu łączników. |
| Łącznik krzyżowy | Gdy sterowanie ma być z trzech lub więcej punktów. | Montuje się go między łącznikami schodowymi. |
| Łącznik dwubiegunowy | Gdy chcesz odciąć dwa tory obwodu. | W domach stosowany rzadziej niż jednobiegunowy. |
| Ściemniacz | Gdy potrzebujesz regulacji natężenia światła. | Musi być kompatybilny z konkretną elektroniką źródła LED. |
| Przycisk | Gdy sterowanie działa przez przekaźnik, automat lub system smart. | Nie utrzymuje stanu, więc nie zastępuje zwykłego łącznika 1:1. |
Najwięcej kłopotów widzę przy LED-ach i prostych zamiennikach na oko. Ściemniacz musi współpracować z konkretną elektroniką źródła światła, a przy modułach smart lub podświetleniu mechanizm często wymaga głębszej puszki i większego zapasu miejsca na przewody. To właśnie na tym etapie wychodzi, czy projekt był przemyślany od początku.
Najczęstsze błędy przy montażu, które potem kosztują poprawki
W praktyce montażowej problemy rzadko wynikają z samego symbolu. Zwykle psuje wszystko pośpiech albo zbyt dosłowne odczytanie schematu bez sprawdzenia warunków w ścianie. Ja najczęściej widzę pięć powtarzalnych błędów, które później oznaczają prucie tynku albo wymianę osprzętu.
- montaż za wysoko albo za nisko względem użytkowników
- umieszczenie łącznika za blisko futryny lub dokładnie tam, gdzie otwierają się drzwi
- brak miejsca na mechanizm, przewody albo moduł smart w puszce
- mylenie łącznika z wyłącznikiem nadprądowym albo rozłącznikiem
- brak sprawdzenia wymagań dla łazienki, kuchni lub innych pomieszczeń o podwyższonej wilgotności
Najdroższy błąd jest zwykle najprostszy: poprawka po tynkach. Dlatego przy modernizacji instalacji zawsze wolę poświęcić dodatkowe 15 minut na weryfikację miejsca i typu osprzętu niż później wracać do już wykończonej ściany.
Co zapisuję przed zamknięciem puszki
Przed oddaniem obwodu do użytku robię jeszcze jedno, bardzo przyziemne sprawdzenie. Patrzę, czy każdy łącznik steruje tym, co miał sterować, czy przewody są ułożone bez naprężeń, a puszka nie jest przeładowana. Jeśli w instalacji pojawia się automatyka, podwójny albo schodowy układ sterowania, dochodzi też opisanie obwodu, bo pamięć po remoncie bywa zawodna szybciej, niż się wydaje.
- sprawdź działanie z wszystkich miejsc sterowania
- potwierdź, że osprzęt pracuje płynnie i nic nie ociera w puszce
- zostaw sensowny zapas przewodów, żeby mechanizm dało się wyjąć bez szarpania
- zrób zdjęcie układu przed zasłonięciem ściany, jeśli instalacja jest rozbudowana
- opisz obwód w rozdzielnicy lub notatce serwisowej, zwłaszcza przy modernizacji i systemach smart
To są drobiazgi, ale właśnie one decydują o tym, czy instalacja będzie czytelna po latach. Dobrze dobrany symbol, właściwa wysokość montażu i porządnie opisany obwód oszczędzają więcej czasu niż jakikolwiek efektowny osprzęt.
