Połączenie gniazda i łącznika w jednej ramce wygląda na prostą robotę, ale w praktyce liczą się trzy rzeczy: stałe zasilanie gniazda, osobny obwód lampy i miejsce na przewody w puszce. Jeśli pomyli się te role, zestaw może działać „na oko”, a mimo to być zrobiony nieprawidłowo. Poniżej rozkładam temat na konkrety: jakie przewody sprawdzić, jak czytać zaciski i jak podejść do montażu bez zgadywania.
Najkrótsza droga do poprawnego montażu
- Gniazdo i łącznik w jednej ramce to zwykle dwa osobne mechanizmy, a nie jeden wspólny obwód.
- Gniazdo powinno mieć stałe zasilanie, a łącznik zwykle przerywa tylko fazę idącą do lampy.
- Kolory przewodów pomagają, ale w starszych instalacjach nie wolno ufać im bez sprawdzenia.
- Najpierw wyłącz obwód i potwierdź brak napięcia testerem dwubiegunowym.
- Jeśli w puszce nie ma przewodu ochronnego PE albo brakuje miejsca, montaż trzeba przemyśleć od nowa.
- W praktyce bardzo pomaga puszka o większej głębokości, najczęściej 60 mm.
Jak rozumiem zestaw gniazda z łącznikiem
W takim układzie najczęściej chodzi o dwa niezależne moduły zamknięte w jednej ramce. Gniazdo ma zasilać sprzęt cały czas, a łącznik ma sterować światłem albo innym odbiornikiem. To ważne rozróżnienie, bo od tego zależy, które żyły mają być stale pod napięciem, a które tylko przełączane.
Z praktyki widzę, że wiele nieporozumień bierze się stąd, że ktoś traktuje taki zestaw jak jeden wspólny mechanizm. Tymczasem to zwykle po prostu dwa osobne urządzenia, które dzielą miejsce na ścianie, ale nie powinny dzielić funkcji elektrycznych „na skróty”.
| Wariant | Co to oznacza | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Dwa moduły w jednej ramce | Gniazdo i łącznik są obok siebie, ale pracują niezależnie | Gdy chcesz oszczędzić miejsce i mieć estetyczny punkt na ścianie | Trzeba dobrze rozdzielić zasilanie stałe i przewód do lampy |
| Gniazdo zawsze aktywne + łącznik do lampy | Najczęstszy układ w domu | Gdy gniazdo ma działać niezależnie od oświetlenia | Łącznik powinien przerywać fazę, nie neutralny |
| Łącznik odcinający gniazdo | Rzadziej spotykany układ, używany tylko w określonych zastosowaniach | Gdy projekt instalacji tego wymaga i jest to świadomie zaplanowane | Wymaga jasnego oznaczenia i prawidłowego doboru obciążenia |
Jeśli ktoś pyta mnie, jak podejść do tematu praktycznie, odpowiadam krótko: najpierw ustal, czy montujesz dwa niezależne moduły w jednej ramce, a dopiero potem myśl o mostkach i zaciskach. Gdy ta różnica jest jasna, łatwiej przejść do samych przewodów.
Jakie przewody muszą być w puszce
Ja zawsze zaczynam od identyfikacji przewodów, nie od samego osprzętu. Potrzebujesz wiedzieć, gdzie jest faza, gdzie neutralny, gdzie ochronny i czy masz osobny przewód wracający do lampy. Kolory pomagają, ale nie mogą być jedyną wskazówką, bo w starszych instalacjach bywa różnie.
| Oznaczenie | Typowy kolor | Rola | Praktyczna uwaga |
|---|---|---|---|
| L | Brązowy, czarny lub szary | Faza, czyli zasilanie | To zwykle ten przewód zasila gniazdo i wejście łącznika |
| N | Niebieski | Neutralny | Nie przerywa się go łącznikiem |
| PE | Żółto-zielony | Ochronny | Musi trafić na zacisk ochronny gniazda, jeśli osprzęt go przewiduje |
| Przewód do lampy | Zależny od instalacji | Faza przełączana przez łącznik | Warto go oznaczyć, żeby nie pomylić z zasilaniem stałym |
W nowych instalacjach kolory są zwykle czytelne, ale w starszych układach spotyka się przewody czerwone, białe albo inne niestandardowe oznaczenia. Dlatego nie zakładaj niczego wyłącznie po kolorze. Jeśli w puszce nie ma przewodu ochronnego PE, nowego gniazda nie traktuję jako zadania „do zrobienia na szybko”, tylko jako sygnał, że instalacja wymaga weryfikacji. Gdy przewody są już rozpoznane, można przejść do samego montażu krok po kroku.

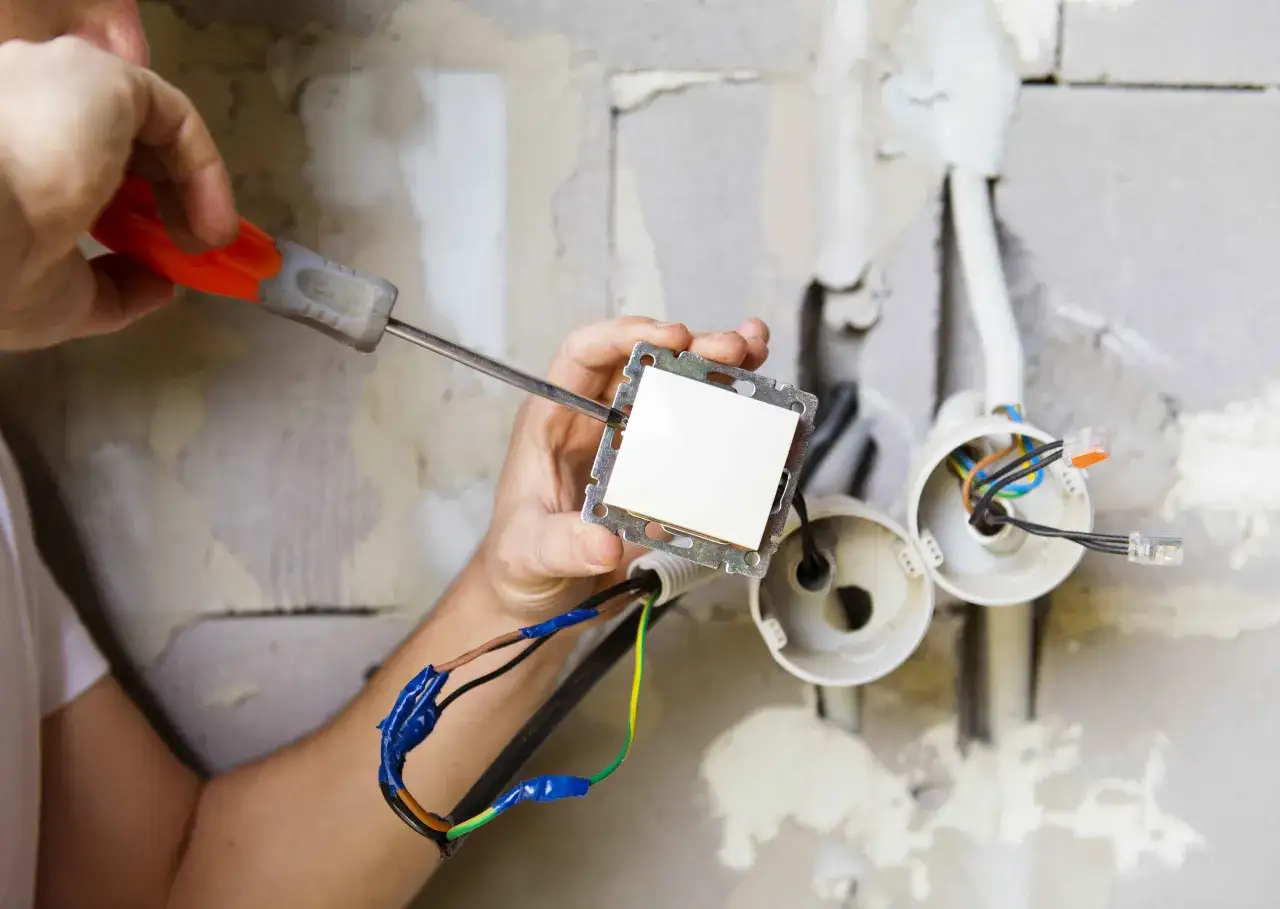

Jak podłączyć układ krok po kroku
Najpierw wyłącz obwód w rozdzielnicy i sprawdź brak napięcia testerem dwubiegunowym. Próbnik z neonówką nie daje tak pewnego potwierdzenia, a przy pracach w instalacji to zbyt mało. Dopiero potem przechodzę do łączenia żył zgodnie z funkcją każdego modułu.

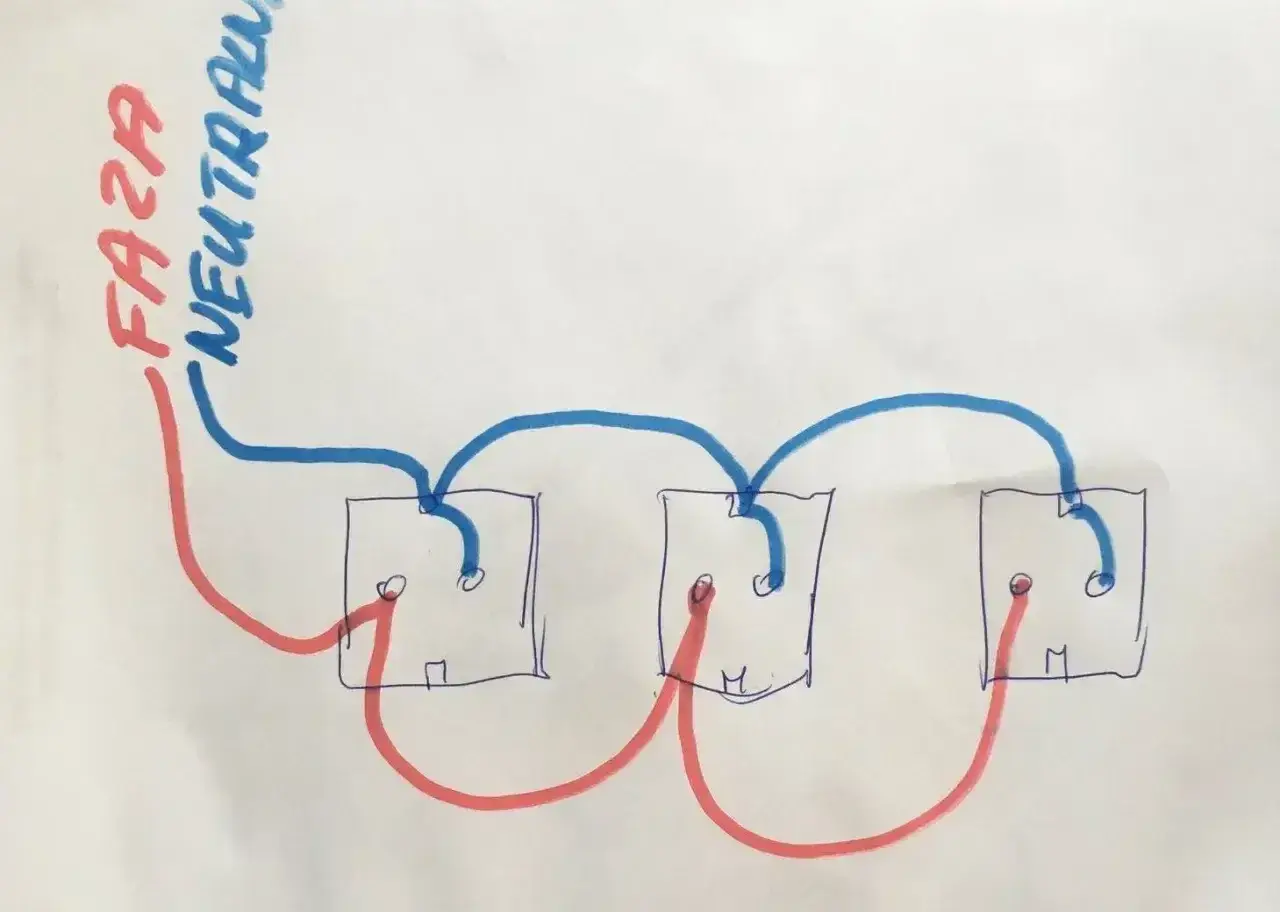

- Podłącz stałe zasilanie do gniazda, czyli fazę L, neutralny N i przewód ochronny PE.
- Wykonaj mostek z zacisku fazowego gniazda do wejścia łącznika, jeśli producent przewidział taki układ.
- Z wyjścia łącznika wyprowadź przewód fazowy do lampy.
- Neutralny i ochronny do oprawy prowadź poza łącznikiem, zwykle przez złączkę w puszce.
- Ułóż przewody tak, aby nie były naprężone i nie trafiały pod pazurki montażowe.
- Przed dokręceniem ramki sprawdź, czy mechanizmy nie kolidują ze sobą i czy puszka ma dość miejsca.
Najważniejsza zasada jest prosta: łącznik przerywa fazę, a nie neutralny. Jeśli zrobisz odwrotnie, instalacja może wyglądać normalnie, ale nie będzie poprawna. W praktyce bardzo dużo zależy też od samej konstrukcji osprzętu, bo jedne serie mają zaciski śrubowe, a inne sprężynowe i wymagają innej długości odizolowania przewodu. Jeśli schemat działa na papierze, ale nie mieści się w puszce, problem zwykle leży w mechanice, nie w elektryce.
Najczęstsze błędy, które widzę przy takim połączeniu
- Brak mostka fazowego między gniazdem a wejściem łącznika, przez co jeden z elementów nie dostaje właściwego zasilania.
- Przerywanie neutralnego zamiast fazy, co jest częstym błędem przy samodzielnych przeróbkach.
- Wpięcie przewodu ochronnego PE do niewłaściwego zacisku albo całkowite jego pominięcie.
- Użycie niebieskiego przewodu jako fazowego bez wyraźnego oznaczenia, co wprowadza chaos przy kolejnych pracach.
- Upychanie złączek i nadmiaru przewodów w za płytkiej puszce, przez co ramka nie przylega równo.
- Brak sprawdzenia po montażu, czy gniazdo działa stale, a łącznik faktycznie steruje tylko lampą.
- Montaż bez oceny stanu starej instalacji, zwłaszcza gdy przewody są aluminiowe, kruche albo miejscami przegrzane.
Moim zdaniem to właśnie te drobiazgi najczęściej decydują, czy montaż jest poprawny, czy tylko „na chwilę”. Jeżeli po złożeniu coś trzeba wciskać na siłę, to nie jest znak, że już prawie się udało, tylko że układ wymaga korekty. To dobry moment, żeby sprawdzić, kiedy w ogóle lepiej się zatrzymać.
Kiedy bez przeróbki instalacji lepiej się zatrzymać
Nie każdy punkt instalacyjny nadaje się do takiego zestawu. W starszych mieszkaniach często trafia się układ dwużyłowy bez przewodu PE, a wtedy montaż nowego gniazda nie powinien kończyć się na „jakoś będzie”. Dla mnie to wyraźny sygnał, że najpierw trzeba ocenić cały obwód, a dopiero potem myśleć o osprzęcie.
- Masz instalację bez przewodu ochronnego PE.
- Przewody są aluminiowe, kruche albo widać ślady przegrzania.
- Puszka jest zbyt płytka i nie ma gdzie ułożyć mostka ani złączek.
- Kolory żył nie zgadzają się z typowym układem i nie masz pewności, co jest czym.
- Punkt ma pracować w miejscu wilgotnym, więc potrzebny jest osprzęt o odpowiednim stopniu ochrony.
W takich warunkach montaż zestawu jest mniejszym problemem niż sama instalacja, która wymaga weryfikacji. To nie jest miejsce na zgadywanie. Dopiero gdy obwód jest sensownie rozpoznany, warto dobrać osprzęt tak, żeby później nic nie poprawiać.
Jak dobrać osprzęt, żeby montaż nie skończył się poprawką
Ja patrzę przede wszystkim na trzy rzeczy: typ mechanizmów, głębokość puszki i obciążenie obwodu. Dobrze dobrany zestaw montuje się szybciej, lepiej trzyma geometrię i mniej „walczy” z przewodami w środku. Przy gniazdach domowych warto pamiętać, że standardowe 230 V i 16 A daje maksymalnie około 3680 W, ale to nie jest zaproszenie do obciążania jednego punktu wszystkim naraz.
| Co sprawdzić | Dlaczego to ważne | Praktyczna wskazówka |
|---|---|---|
| Głębokość puszki | Zbyt płytka puszka utrudnia ułożenie przewodów i mostków | Przy takim zestawie często lepiej sprawdza się puszka 60 mm niż płytsza wersja |
| Przekrój przewodów | Gniazdo i oświetlenie zwykle pracują na innych obwodach | W praktyce często spotyka się 2,5 mm² dla gniazd i 1,5 mm² dla oświetlenia |
| Typ zacisków | Śrubowe i sprężynowe wymagają innego przygotowania żył | Sprawdź instrukcję producenta, bo długość odizolowania bywa różna |
| Seria osprzętu | Nie każdy moduł pasuje do każdej ramki | Najbezpieczniej trzymać się jednego systemu i jednej serii |
| Stopień ochrony | W łazience, kuchni lub na zewnątrz zwykłe IP20 może nie wystarczyć | W miejscach narażonych na wilgoć rozważ osprzęt o wyższym IP, np. IP44 |
Jeśli te parametry są dopięte, montaż przestaje być nerwową łamigłówką, a staje się zwykłą, przewidywalną pracą. Zostają już tylko detale, które sam zawsze sprawdzam przed zamknięciem ramki.
Detale, które odróżniają poprawny montaż od prowizorki
Przed złożeniem zestawu zostawiam przewodom niewielki zapas długości, ale nie taki, który trzeba potem wciskać kolanem do puszki. Lubię też oznaczać przewód fazowy wracający do lampy, bo przy późniejszym serwisie oszczędza to dużo czasu. W jednej ramce bardzo łatwo zrobić porządek albo bardzo łatwo go zepsuć.
- Sprawdź, czy ramka przylega równo do ściany na całym obwodzie.
- Upewnij się, że żaden przewód nie wchodzi pod elementy mocujące.
- Przetestuj osobno gniazdo i łącznik po ponownym włączeniu zasilania.
- Sprawdź, czy lampa zapala się tylko po przełączeniu łącznika, a gniazdo działa niezależnie.
- Jeśli mechanizm wymaga siły, rozbierz go i ułóż przewody jeszcze raz, zamiast dociskać na siłę.
W takich punktach najwięcej daje nie sam „sprytny trik”, tylko spokojny porządek: właściwy mostek, poprawne rozpoznanie żył, trochę miejsca w puszce i test po montażu. Gdy te cztery rzeczy są dopilnowane, zestaw gniazda z łącznikiem działa przewidywalnie i nie wraca do poprawki po kilku tygodniach.
