Najprostszy schemat podłączenia gniazda 230 V wygląda banalnie, ale w praktyce liczą się trzy rzeczy: poprawne rozpoznanie przewodów, właściwy dobór osprzętu i bezpieczny montaż w puszce. W instalacji domowej pomyłka w jednym zacisku potrafi dać luźny styk, wyzwalanie zabezpieczeń albo po prostu niebezpieczne napięcie tam, gdzie nie powinno go być.
W tym tekście porządkuję temat od podstaw: pokazuję, jak czytać oznaczenia L, N i PE, jak wygląda montaż krok po kroku, kiedy wybrać gniazdo hermetyczne oraz co zrobić, jeśli trafisz na starszą instalację dwużyłową. To praktyczny przewodnik pod montaż osprzętu, a nie teoretyczna rozpiska.
Najważniejsze rzeczy do sprawdzenia przed montażem gniazda
- W standardowym gnieździe 230 V masz trzy punkty odniesienia: L, N i PE.
- W Polsce najczęściej przyjmuje się układ: faza po lewej, neutralny po prawej, ochronny w środku, ale zawsze liczy się też oznaczenie producenta.
- Przewody w nowych instalacjach zwykle rozpoznaje się po kolorach: brązowy lub czarny, niebieski oraz żółto-zielony.
- Gniazda łączy się równolegle, nie szeregowo.
- W starszej instalacji dwużyłowej nie wolno zakładać, że kolor przewodu oznacza to samo co w nowym obwodzie.
- Do łazienek, pralni, garaży i na zewnątrz wybiera się osprzęt o podwyższonej ochronie, zwykle hermetyczny.

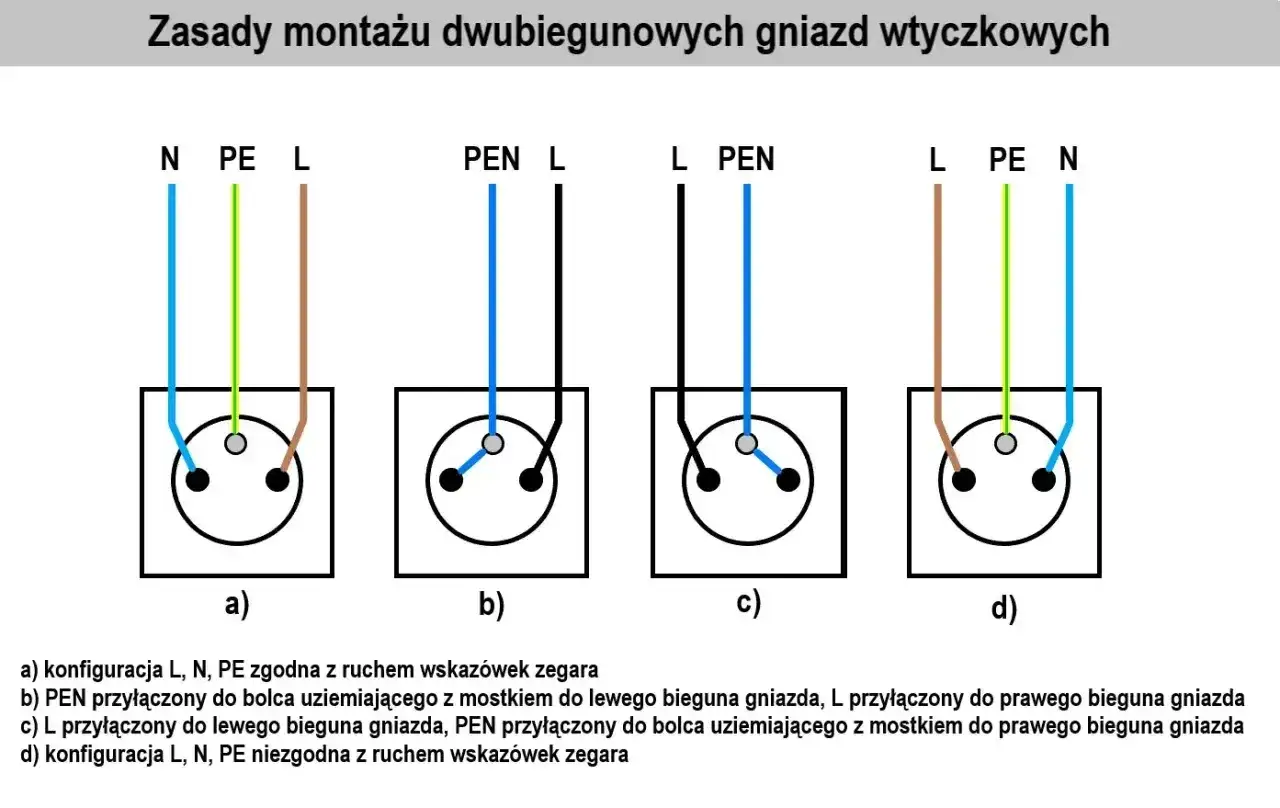

Jak czytać schemat gniazdka 230 V
Ja patrzę na schemat gniazda jak na prostą mapę trzech żył. L to przewód fazowy, N to neutralny, a PE odpowiada za ochronę przeciwporażeniową. W nowej instalacji najczęściej spotkasz brązowy albo czarny przewód na fazie, niebieski na neutralnym i żółto-zielony na ochronnym.
W typowym gnieździe z bolcem, oglądanym od frontu, z bolcem u góry, w praktyce często przyjmuje się fazę po lewej stronie i neutralny po prawej. Nie traktuję jednak tego jak dogmatu. Ważniejsze jest to, by trzymać jeden układ w całym mieszkaniu, a przy samym montażu kierować się oznaczeniami na mechanizmie, a nie przyzwyczajeniem z poprzedniego lokalu.
| Oznaczenie | Kolor w nowej instalacji | Rola w gnieździe |
|---|---|---|
| L | Brązowy lub czarny | Przewód fazowy, czyli ten, na którym pojawia się napięcie |
| N | Niebieski | Przewód neutralny, domykający obwód |
| PE | Żółto-zielony | Przewód ochronny, połączony ze stykiem ochronnym lub bolcem |
W starszych instalacjach kolory nie są już tak czytelne, dlatego sam odcień izolacji traktuję jako wskazówkę, a nie dowód. To prowadzi do najważniejszego etapu: bezpiecznego montażu, który zaczyna się od sprawdzenia, czy obwód naprawdę jest martwy.

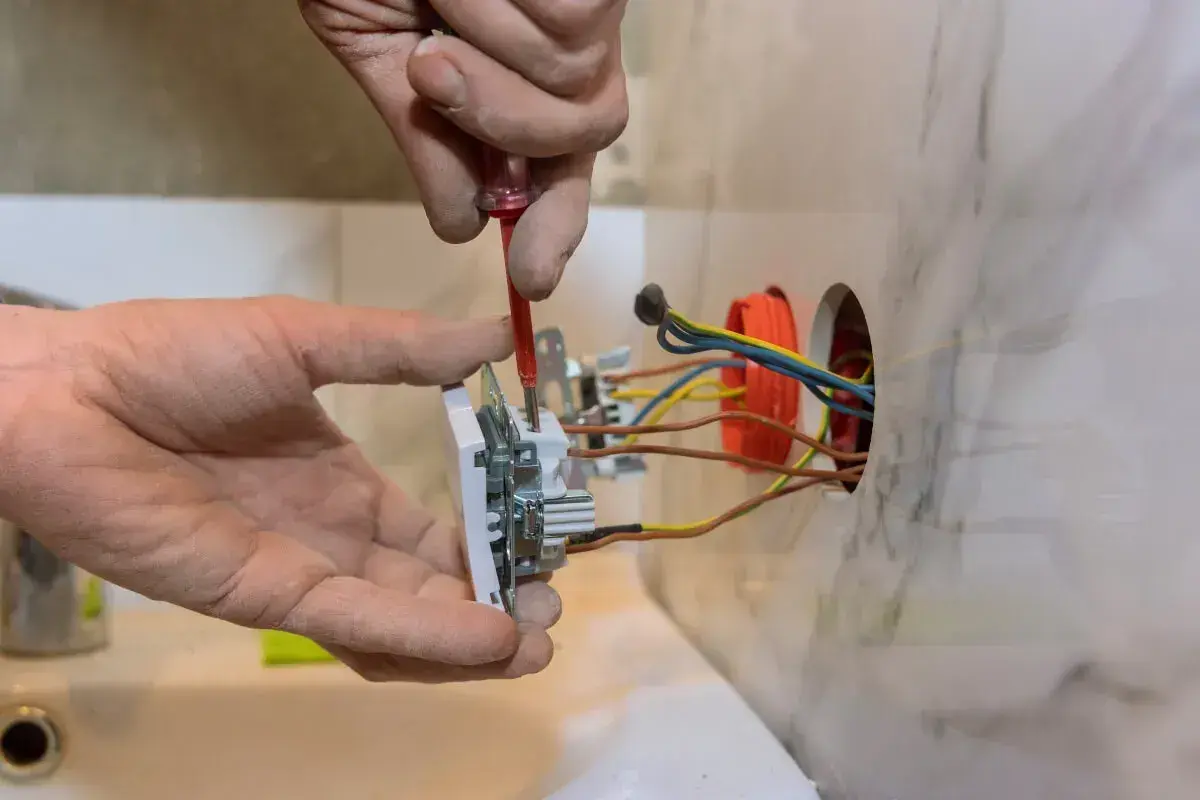

Jak bezpiecznie zamontować gniazdo krok po kroku
Montaż zaczynam od wyłączenia właściwego obwodu w rozdzielnicy. Potem sprawdzam brak napięcia dwubiegunowym miernikiem albo innym pewnym przyrządem pomiarowym. Sam próbnik z neonówką traktuję tylko pomocniczo, bo przy pracy na instalacji 230 V nie ma miejsca na zgadywanie.
- Odłącz zasilanie i upewnij się, że napięcie rzeczywiście zniknęło.
- Zdejmij ramkę i mechanizm, nie szarpiąc przewodów z puszki.
- Oceń stan izolacji oraz długość żył. Zwykle wystarcza odizolowanie około 8-10 mm, ale zawsze sprawdzam wymagania producenta mechanizmu.
- Podłącz przewód ochronny, potem neutralny, a na końcu fazowy.
- Dokręć zaciski tak, aby żyła siedziała pewnie, ale nie była zgnieciona.
- Ułóż przewody w puszce bez ostrych załamań i bez naprężenia, a na końcu sprawdź działanie osprzętu po ponownym załączeniu zasilania.
W praktyce najbardziej lubię jedną zasadę: żadnej gołej miedzi poza zaciskiem. Jeżeli widzisz zbyt długi odcinek odsłoniętego przewodu albo żyłę ustawioną pod dziwnym kątem, lepiej poprawić to od razu, zanim osprzęt trafi pod ramkę. Sam mechanizm to jednak nie wszystko, bo równie ważny jest dobór rodzaju gniazda do miejsca, w którym ma pracować.
Jak dobrać rodzaj osprzętu do pomieszczenia
Nie każde gniazdo ma sens w tym samym miejscu. W pokoju dziennym liczy się wygoda i estetyka, w garażu odporność na kurz i uderzenia, a w łazience lub na tarasie przede wszystkim ochrona przed wilgocią. Ja zawsze dobieram osprzęt do warunków, a nie odwrotnie, bo to właśnie warunki pracy najczęściej decydują o trwałości instalacji.
| Rodzaj gniazda | Gdzie ma sens | Największa zaleta | Na co uważać |
|---|---|---|---|
| Podtynkowe | Salony, sypialnie, kuchnie, biura | Najbardziej estetyczne i najczęściej stosowane | Wymaga dobrej puszki i miejsca na ułożenie przewodów |
| Natynkowe | Garaże, piwnice, warsztaty, modernizacje bez kucia ścian | Szybki montaż i łatwy dostęp serwisowy | Mniej dyskretne, częściej narażone na uszkodzenia mechaniczne |
| Hermetyczne | Łazienki, pralnie, pomieszczenia techniczne, tarasy, elewacje | Lepsza ochrona przed wilgocią i pyłem | Trzeba pilnować nie tylko samego IP, ale też miejsca montażu |
Przy wyborze osprzętu zwracam też uwagę na głębokość puszki. Do prostego gniazda zwykle wystarczy standardowa puszka, ale jeśli dokładam USB, mechanizm smart albo kilka przewodów przelotowo, głębsza puszka 60 mm oszczędza sporo nerwów. To detal, który ma zaskakująco duży wpływ na wygodę montażu. Najwięcej zamieszania robią jednak stare obwody, bo tu sam kolor żyły nie wystarcza.
Co zrobić w starszej instalacji dwużyłowej
Stare mieszkania i część modernizowanych domów wciąż mają obwody dwużyłowe, zwykle w układzie TN-C. To ważny moment, bo w takim przypadku nie wolno patrzeć na gniazdo jak na współczesny obwód z oddzielnym PE i N. Zdarza się, że przewody są w innych kolorach niż dziś, a czasem ktoś po latach dorobił prowizoryczne połączenie, które wygląda poprawnie tylko z zewnątrz.
W takiej instalacji nie zakładam niczego na oko. Jeśli widzę tylko dwie żyły albo brak pewności co do rozdziału przewodów, zatrzymuję się i sprawdzam całość miernikiem. Zerowanie i mostkowanie w starych układach to temat, który ma sens wyłącznie wtedy, gdy wiesz dokładnie, z jaką siecią masz do czynienia i w jakim stanie są przewody ochronne. W przeciwnym razie łatwo poprawić jeden punkt, a osłabić cały obwód.
- Nie ufaj samym kolorom w instalacjach z poprzednich dekad.
- Nie dorabiaj mostków bez potwierdzenia układu sieci.
- Jeśli przewody są kruche, przegrzane albo mają nadtopioną izolację, wymiana samego gniazda nie rozwiąże problemu.
- Przy modernizacji warto od razu zaplanować pełniejszą poprawę obwodu, a nie tylko kosmetyczną podmianę osprzętu.
W takich warunkach najważniejsze jest rozsądne podejście: stara instalacja często działa, ale nie zawsze daje margines bezpieczeństwa, którego oczekujemy dziś. Nawet przy nowym obwodzie można jednak zepsuć sprawę kilkoma prostymi błędami, więc warto je znać zawczasu.
Najczęstsze błędy, które psują montaż
Najczęściej widzę nie spektakularne awarie, tylko drobiazgi, które po miesiącu robią się dużym problemem. Luźny zacisk, zbyt krótko odsłonięta żyła, przewód wciśnięty pod skosem albo gniazdo upchane w zbyt małej puszce potrafią dać objawy dopiero po czasie: grzanie, trzaski, przerywanie zasilania albo wyskakujące zabezpieczenia.
- Łączenie gniazd szeregowo zamiast równolegle. To jeden z klasycznych błędów, bo w instalacji 230 V kolejne punkty powinny być zasilane poprawnie przelotowo.
- Zamiana zacisków względem przyjętego układu w całym domu. Sam pojedynczy punkt jeszcze działa, ale potem robi się chaos przy serwisie i pomiarach.
- Brak docisku w zacisku. Gniazdo działa, dopóki ktoś nie włoży cięższej wtyczki albo nie poruszy przewodem.
- Za dużo gołej miedzi poza zaciskiem. To proszenie się o zwarcie podczas wsuwania mechanizmu do puszki.
- Zbyt płytka puszka. To typowy problem przy dodatkowych modułach, zwłaszcza gdy ktoś chce upchnąć w jednym miejscu kilka funkcji.
- Ignorowanie stanu izolacji. Przecięty płaszcz kabla albo przypalona końcówka to sygnał, że trzeba poprawić więcej niż samo gniazdo.
Jeśli po montażu gniazdo jest ciepłe albo wtyczka siedzi w nim wyraźnie luźno, nie odkładałbym tego na później. Takie objawy zwykle nie znikają same, tylko z czasem się nasilają. Na koniec i tak zawsze robię prostą kontrolę, zanim przykręcę ramkę i zamknę puszkę.
Co sprawdzić przed zamknięciem puszki
Zanim uznam montaż za skończony, sprawdzam kilka rzeczy, które oszczędzają późniejszych poprawek. To krótka lista, ale właśnie ona odróżnia szybkie przykręcenie osprzętu od solidnej pracy.
- Czy przewód ochronny, neutralny i fazowy trafiły do właściwych zacisków.
- Czy żaden odcinek miedzi nie wystaje poza zacisk i nie dotyka sąsiedniego elementu.
- Czy przewody nie są ściśnięte przez obudowę i nie wyrywają się z puszki po lekkim pociągnięciu.
- Czy mechanizm siedzi równo i nie przekręca ramki.
- Czy po załączeniu zasilania obwód działa stabilnie, bez iskrzenia, buczenia i nadmiernego nagrzewania.
- Czy w wilgotnym miejscu zastosowano właściwy osprzęt, osłonę i odpowiedni poziom ochrony.
Jeśli po teście cokolwiek budzi wątpliwość, zatrzymuję się i wracam do pomiaru zamiast liczyć, że „jakoś będzie”. W elektryce właśnie takie skróty najczęściej kończą się poprawką, która kosztuje więcej niż cały osprzęt. Przy gniazdach ważniejsza od szybkości jest konsekwencja: poprawny schemat, pewne zaciski i dobór osprzętu do warunków, w jakich ma pracować.
