Bezpieczne strefy prowadzenia przewodów - uniknij błędów

Prawidłowe rozmieszczenie przewodów elektrycznych w domu to nie tylko kwestia estetyki, ale przede wszystkim fundament bezpieczeństwa i funkcjonalności całej instalacji. Strefy prowadzenia przewodów, określone przez normy takie jak N SEP-E-002, stanowią mapę, która chroni nas przed przypadkowymi uszkodzeniami kabli podczas przyszłych prac remontowych i zapewnia niezawodne działanie elektryki przez lata. Ignorowanie tych zasad może prowadzić do kosztownych napraw i, co gorsza, do realnego zagrożenia pożarem lub porażeniem prądem.

Dlaczego precyzyjne trasowanie przewodów to fundament bezpiecznego domu

Czym są strefy prowadzenia przewodów i dlaczego ich znajomość jest kluczowa?

Strefy prowadzenia przewodów to wyznaczone obszary w ścianach, podłogach i sufitach, w których można bezpiecznie układać instalację elektryczną. Ich celem jest ochrona przewodów przed uszkodzeniami mechanicznymi, na przykład podczas wiercenia otworów pod kołki czy montażu mebli. Przestrzeganie tych stref jest kluczowe dla zapewnienia bezpieczeństwa użytkowania instalacji elektrycznej w budynkach mieszkalnych. W Polsce zasady te są uregulowane między innymi w normie N SEP-E-002, która stanowi podstawę dla bezpiecznego planowania i wykonania instalacji.

Zrozumienie i stosowanie tych wytycznych minimalizuje ryzyko przewiercenia kabla, co mogłoby doprowadzić do zwarcia, porażenia prądem lub nawet pożaru. To podstawowa wiedza dla każdego, kto planuje budowę lub remont domu, chcąc zapewnić sobie i swojej rodzinie maksymalne bezpieczeństwo.

Bezpieczeństwo przede wszystkim: jak unikać ryzyka porażenia i pożaru dzięki normom?

Przestrzeganie norm dotyczących prowadzenia przewodów elektrycznych jest kluczowe dla ochrony życia i zdrowia użytkowników budynku. Wyznaczając odpowiednie strefy instalacyjne, minimalizujemy ryzyko przypadkowego uszkodzenia kabla. Przewiercenie przewodu znajdującego się poza wyznaczoną strefą może spowodować zwarcie, iskry, a w konsekwencji zapłon materiałów łatwopalnych, prowadząc do pożaru. Co więcej, uszkodzony kabel pod napięciem stwarza bezpośrednie zagrożenie porażenia prądem dla osób wykonujących prace remontowe lub po prostu użytkujących pomieszczenie.

Normy te, choć mogą wydawać się skomplikowane, są opracowane na podstawie wieloletnich doświadczeń i analiz potencjalnych zagrożeń. Ich stosowanie to nie tylko wymóg formalny, ale przede wszystkim świadome działanie na rzecz bezpieczeństwa domowników.

Konsekwencje ignorowania zasad: przewiercony kabel to dopiero początek problemów

Zignorowanie zasad prawidłowego trasowania przewodów elektrycznych może mieć bardzo poważne konsekwencje. Najczęściej spotykanym problemem jest przewiercenie kabla podczas wiercenia w ścianie, co może skutkować nie tylko koniecznością kosztownej naprawy instalacji, ale także uszkodzeniem narzędzi. W skrajnych przypadkach może to doprowadzić do zwarcia i pożaru, stanowiąc realne zagrożenie dla życia i mienia. Naprawa takiej usterki często wiąże się z koniecznością skuwania tynków i ponownego kładzenia instalacji, co generuje znaczne koszty i czas.

Dodatkowo, nieprawidłowo ułożone przewody mogą być trudniejsze do zlokalizowania w przyszłości, co utrudnia wszelkie modyfikacje instalacji czy diagnostykę ewentualnych problemów. Warto pamiętać, że bezpieczeństwo instalacji elektrycznej to inwestycja, której zaniedbanie może okazać się bardzo kosztowne.

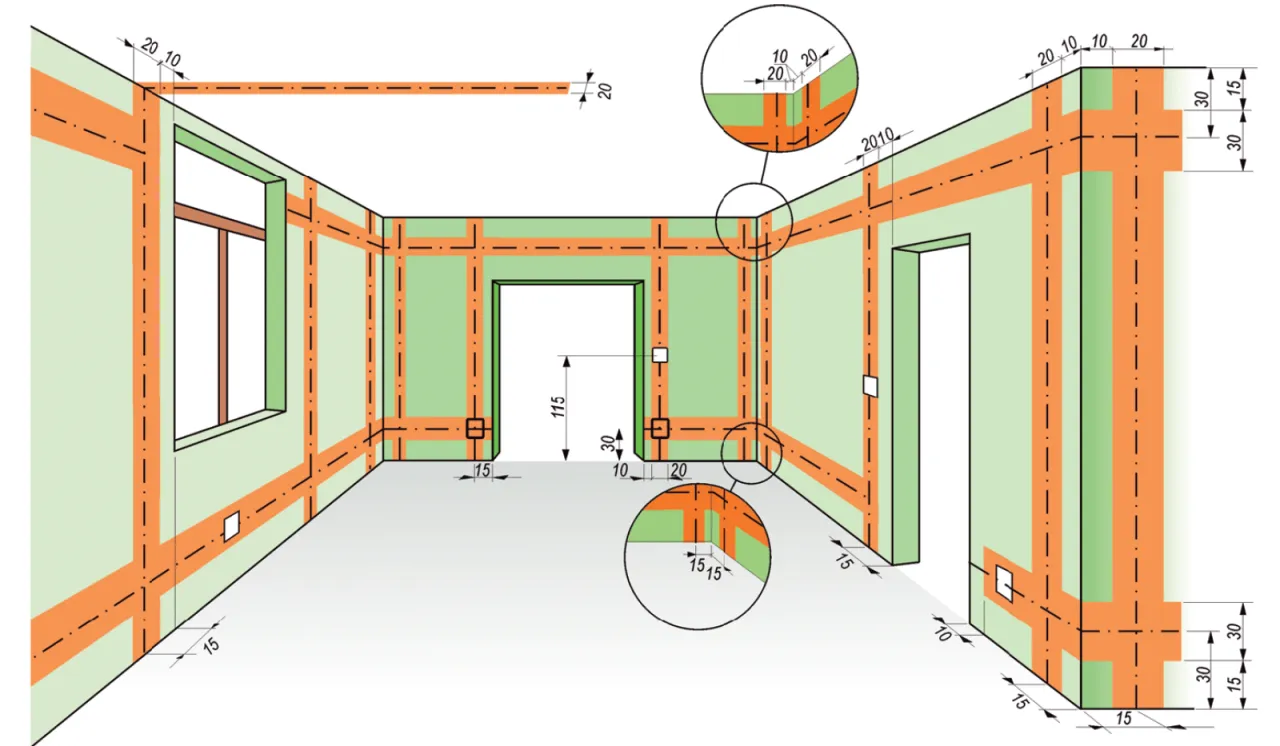

Ścienne strefy instalacyjne – mapa Twojej elektryki krok po kroku

Złota zasada: prowadzenie przewodów wyłącznie w pionie i poziomie

Podstawową i najważniejszą zasadą prowadzenia przewodów elektrycznych w ścianach jest ich układanie wyłącznie w liniach prostych pionowo lub poziomo. Oznacza to, że instalacja powinna biec równolegle lub prostopadle do krawędzi ścian, podłóg i sufitów. Unikanie prowadzenia przewodów po skosie jest kluczowe dla minimalizacji ryzyka przypadkowego uszkodzenia kabla podczas przyszłych prac remontowych, takich jak wiercenie otworów pod obrazy, półki czy szafki. Taka prostota układu ułatwia również lokalizację przewodów i zapobiega potencjalnym kolizjom.

Poziome strefy instalacyjne (SH): gdzie dokładnie powinny biec przewody?

Poziome strefy instalacyjne (SH) wyznaczają obszary, w których można bezpiecznie prowadzić przewody elektryczne poziomo. Zgodnie z normą N SEP-E-002, te strefy mają szerokość 30 cm i są zlokalizowane w określonych odległościach od sufitu lub podłogi:

• Strefa górna (SH-g): Znajduje się od 15 do 45 cm poniżej gotowej powierzchni sufitu. Jest to typowe miejsce do prowadzenia przewodów zasilających oświetlenie sufitowe.
• Strefa dolna (SH-d): Rozciąga się od 15 do 45 cm powyżej gotowej powierzchni podłogi. W tej strefie najczęściej montuje się gniazda wtyczkowe, zazwyczaj na wysokości około 30 cm od podłogi, co jest wygodne w codziennym użytkowaniu.
• Strefa środkowa (SH-s): Usytuowana jest od 90 do 120 cm (czasem podawane jako 100-130 cm) nad gotową podłogą. Ta strefa jest szczególnie ważna w pomieszczeniach z blatami roboczymi, takich jak kuchnie czy warsztaty, ponieważ przeznaczona jest do zasilania gniazd umieszczonych nad blatem roboczym.

Pionowe strefy instalacyjne (SP): jak bezpiecznie ominąć okna i drzwi?

Pionowe strefy instalacyjne (SP) to kolejne kluczowe obszary określone przez normę N SEP-E-002, które pozwalają na bezpieczne prowadzenie przewodów w pionie, omijając przeszkody takie jak okna i drzwi:

• Strefy przy drzwiach (SP-d): Znajdują się od 10 do 30 cm od krawędzi ościeżnicy drzwiowej. Pozwalają na doprowadzenie zasilania do punktów świetlnych lub gniazd w pobliżu drzwi.
• Strefy przy oknach (SP-o): Usytuowane są od 10 do 30 cm od krawędzi ościeżnicy okiennej. Dzięki nim można bezpiecznie poprowadzić przewody do punktów oświetleniowych lub gniazd w pobliżu okien.
• Strefy w narożnikach (SP-k): Wyznaczone są od 10 do 30 cm od linii zbiegu ścian, czyli w narożnikach pomieszczeń. Pozwalają na estetyczne i bezpieczne rozprowadzenie instalacji w narożnikach.

Przestrzeganie tych stref jest gwarancją, że podczas przyszłych prac remontowych, na przykład wieszania półek czy obrazów, nie dojdzie do przypadkowego przewiercenia kabla elektrycznego.

Kuchnia i łazienka – pomieszczenia o podwyższonym ryzyku

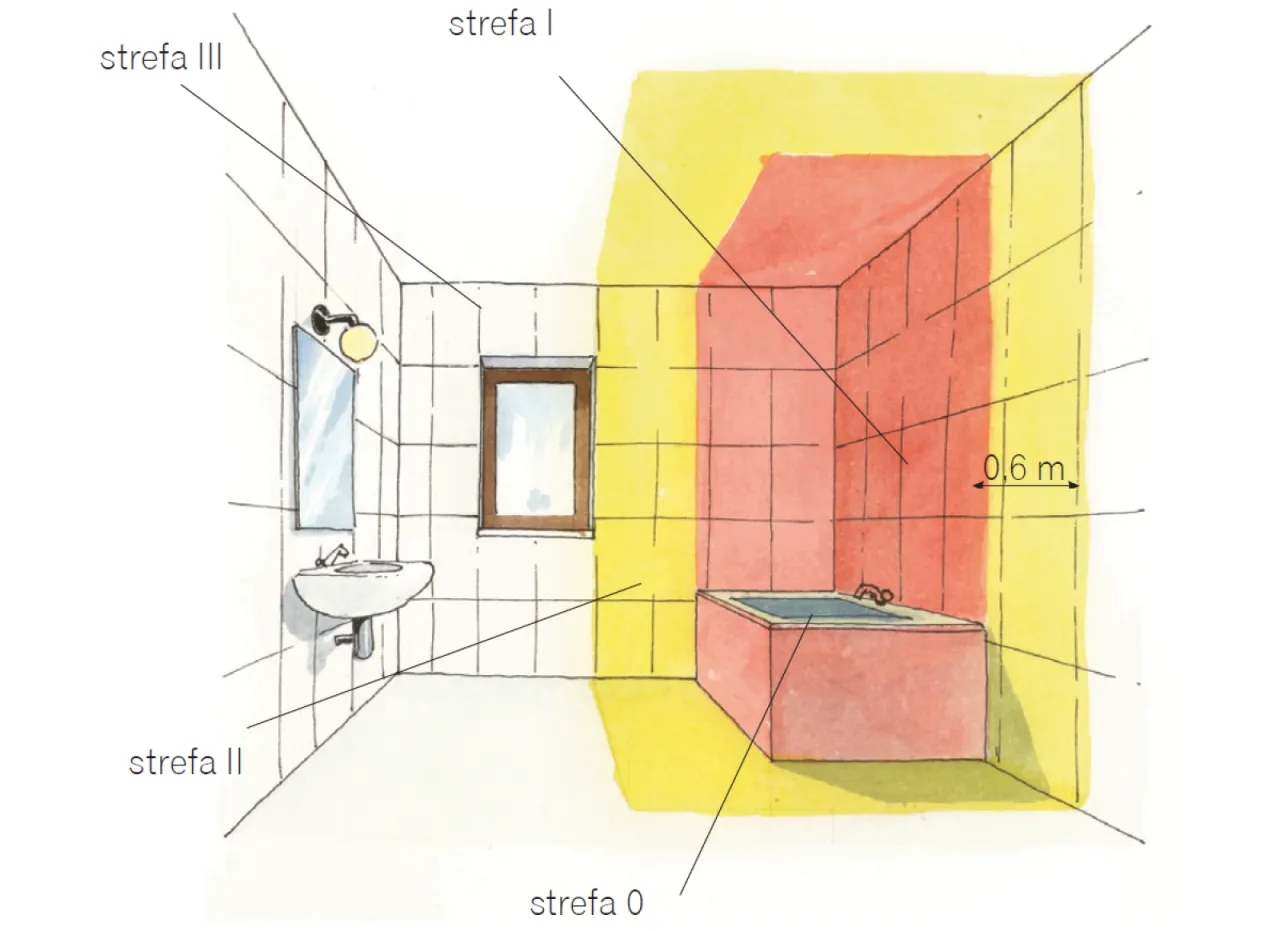

Strefy ochronne w łazience: absolutne podstawy bezpieczeństwa

Łazienka to pomieszczenie o podwyższonym ryzyku ze względu na obecność wody, dlatego obowiązują w niej szczególne strefy bezpieczeństwa (0, 1, 2) wokół wanny i prysznica. Strefa 0 to wnętrze wanny lub brodzika, strefa 1 to obszar bezpośrednio nad wanną/prysznicem do wysokości 2,25 m, a strefa 2 to obszar o promieniu 60 cm od krawędzi wanny/prysznica. W strefach 0 i 1 montaż jakichkolwiek gniazd elektrycznych jest kategorycznie zabroniony. W strefie 2 dopuszczalne są jedynie specjalne gniazda, np. do golarek, o obniżonym napięciu. Co niezwykle ważne, wszystkie obwody elektryczne w łazience muszą być zabezpieczone wyłącznikiem różnicowoprądowym (RCD) o prądzie zadziałania nie większym niż 30 mA. Wyłącznik ten w ułamku sekundy odcina zasilanie w przypadku wykrycia niebezpiecznego upływu prądu, chroniąc życie użytkowników.

Planowanie instalacji w kuchni: jak uniknąć przeciążenia?

Kuchnia to serce domu, ale także miejsce o największym zapotrzebowaniu na energię elektryczną ze względu na mnogość urządzeń o wysokiej mocy. Aby uniknąć przeciążenia instalacji i zapewnić jej niezawodne działanie, zaleca się stosowanie trzech głównych poziomów prowadzenia instalacji:

• Poziom górny: Przeznaczony głównie do zasilania oświetlenia nad szafkami oraz okapu kuchennego.
• Poziom środkowy: Wykorzystywany do montażu gniazd nadblatowych, które są niezbędne do obsługi drobnych urządzeń AGD, takich jak tostery, miksery czy czajniki.
• Poziom dolny: Służy do doprowadzenia zasilania do dużych urządzeń AGD, takich jak piekarnik, zmywarka, lodówka czy płyta indukcyjna.

Kluczowe jest wydzielenie osobnych obwodów dla każdego z tych większych urządzeń oraz dla grupy gniazd nadblatowych. Pozwala to na równomierne rozłożenie obciążenia i zapobiega awariom spowodowanym przeciążeniem instalacji.

Prowadzenie przewodów poza ścianami – podłogi i sufity

Instalacja w podłodze: kiedy to dobre rozwiązanie i jak to zrobić bezpiecznie?

Prowadzenie przewodów elektrycznych w podłodze jest często stosowanym rozwiązaniem, zwłaszcza w nowoczesnym budownictwie. Choć norma N SEP-E-002 nie wyznacza tu ściśle określonych stref, dobra praktyka inżynierska nakazuje stosowanie rur osłonowych, potocznie zwanych peszlami. Chronią one przewody przed uszkodzeniami mechanicznymi podczas wylewania posadzki, a także przed wilgocią. Zaleca się, aby przewody prowadzone w podłodze biegły równolegle do ścian, w bezpiecznej odległości, na przykład od 20 do 50 cm od ich krawędzi. Takie ułożenie minimalizuje ryzyko przypadkowego przewiercenia podczas montażu mebli czy innych elementów wyposażenia.

Przewody na suficie: co mówią normy, a co podpowiada praktyka?

Podobnie jak w przypadku podłóg, norma N SEP-E-002 nie definiuje precyzyjnych stref dla prowadzenia przewodów na suficie. Jednakże, kluczowe jest zachowanie zasady prowadzenia instalacji w liniach prostych, równolegle do ścian. W przypadku sufitów podwieszanych, szczególną uwagę należy zwrócić na zaplanowanie trasy przewodów w taki sposób, aby nie kolidowały one z elementami konstrukcji nośnej sufitu, takimi jak profile czy wieszaki. Należy również precyzyjnie zaplanować doprowadzenie zasilania do punktów oświetleniowych, takich jak lampy sufitowe czy taśmy LED, uwzględniając ich rozmieszczenie.

Najczęstsze błędy i jak ich unikać – praktyczna checklista

Grzech główny: prowadzenie przewodów "na skos" – dlaczego to proszenie się o kłopoty?

Jednym z najpoważniejszych błędów montażowych jest prowadzenie przewodów elektrycznych "na skos". Takie ułożenie instalacji znacząco zwiększa ryzyko jej przypadkowego uszkodzenia podczas przyszłych prac remontowych, takich jak wieszanie obrazów, półek czy szafek. Przewiercenie kabla biegnącego po skosie jest znacznie łatwiejsze niż w przypadku instalacji prowadzonej w pionie lub poziomie. Dodatkowo, trudniej jest precyzyjnie zlokalizować takie przewody w ścianie, co może prowadzić do kosztownych i czasochłonnych napraw, a nawet do konieczności skuwania większych fragmentów ścian.

Zbyt płytkie bruzdy i brak warstwy tynku – czym to grozi?

Zgodnie z rozporządzeniem w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, przewody układane w bruzdach muszą być pokryte warstwą tynku o grubości co najmniej 5 mm. Zbyt płytkie bruzdowanie lub brak odpowiedniej warstwy ochronnego tynku naraża przewody na uszkodzenia mechaniczne. Może to prowadzić do przetarcia izolacji, zwarcia, a w konsekwencji do porażenia prądem lub pożaru. Bez odpowiedniej ochrony, przewody są bardziej podatne na uszkodzenia podczas codziennego użytkowania budynku.

Łączenie przewodów poza puszkami instalacyjnymi – ukryta pułapka

Łączenie przewodów elektrycznych poza dedykowanymi puszkami instalacyjnymi jest praktyką skrajnie niebezpieczną. Puszki instalacyjne zapewniają bezpieczne i dostępne miejsce do wykonania połączeń, chroniąc je przed wilgocią. Łączenie przewodów "na dziko", na przykład w bruzdach pod tynkiem, utrudnia dostęp do połączeń w przypadku konieczności ich naprawy lub modyfikacji. Co gorsza, takie niedbałe połączenia są częstą przyczyną iskrzenia, przegrzewania się przewodów i w efekcie pożaru. Według danych Fachowego Elektryka, nieprawidłowe połączenia stanowią jedno z głównych źródeł awarii instalacji elektrycznych.

Przeczytaj również: Jak połączyć drut z linką? Bezpieczne metody krok po kroku

Brak dokumentacji fotograficznej – błąd, którego będziesz żałować przy pierwszym remoncie

Jednym z najczęściej popełnianych, a jednocześnie najbardziej brzemiennych w skutki błędów, jest brak wykonania dokumentacji fotograficznej lub schematycznej przebiegu instalacji elektrycznej przed jej zakryciem tynkiem. Taka dokumentacja jest nieocenionym źródłem informacji podczas wszelkich przyszłych prac remontowych, modernizacji instalacji, a także przy lokalizowaniu ewentualnych usterek. Umożliwia precyzyjne określenie przebiegu kabli, co zapobiega ich przypadkowym uszkodzeniom podczas wiercenia czy wbijania gwoździ. Bez niej, każda ingerencja w ściany staje się ryzykowną grą w rosyjską ruletkę.
