Planowanie gniazdek elektrycznych - Uniknij błędów, zyskaj komfort

Dlaczego dobre oznaczenie gniazdek na projekcie to fundament funkcjonalnego domu

Dobre oznaczenie gniazdek na projekcie to znacznie więcej niż techniczny wymóg to inwestycja w przyszły komfort i bezpieczeństwo Twojego domu. Precyzyjne zaplanowanie lokalizacji i typu gniazdek na etapie projektu pozwala uniknąć wielu problemów, które mogą pojawić się po zakończeniu budowy lub remontu. To fundament, który zapewnia, że wszystkie urządzenia elektryczne znajdą swoje miejsce, a Ty nie będziesz musiał polegać na nieestetycznych i często niebezpiecznych przedłużaczach.

Projekt, który oszczędza pieniądze i nerwy: jak uniknąć kosztownych przeróbek

Brak przemyślanego planu rozmieszczenia gniazdek to prosta droga do kosztownych poprawek. Przenoszenie gniazdek po położeniu tynków i malowaniu ścian wiąże się z kuciem, szpachlowaniem i ponownym malowaniem, generując niepotrzebne wydatki i stres. Dobrze przygotowany projekt to oszczędność czasu, materiałów i nerwów, a także gwarancja, że instalacja elektryczna będzie służyć Ci bez zarzutu przez lata. Pamiętaj, że zmiany na etapie projektu są najtańsze i najmniej inwazyjne.

Przedłużacze to nie rozwiązanie – planowanie jako klucz do bezpieczeństwa i estetyki

Przedłużacze, rozgałęziacze i listwy zasilające są często postrzegane jako szybkie rozwiązanie problemu braku gniazdek. Niestety, ich nadmierne i nieprzemyślane użycie może prowadzić do przeciążenia obwodów, zwiększając ryzyko pożaru. Ponadto, plątanina kabli jest nieestetyczna i stanowi zagrożenie potknięcia. Świadome planowanie liczby i lokalizacji gniazdek eliminuje potrzebę stosowania prowizorycznych rozwiązań, zapewniając bezpieczeństwo domownikom i estetyczny wygląd wnętrz.

Jak czytać i stosować symbole? Twój niezbędnik oznaczeń elektrycznych na planie

Zrozumienie symboli elektrycznych to podstawa komunikacji z elektrykiem i świadomego uczestnictwa w procesie projektowania. Norma PN-EN 60617 standaryzuje te oznaczenia, zapewniając, że każdy, kto spojrzy na projekt, będzie wiedział, co oznaczają poszczególne piktogramy. Znajomość tych symboli pozwoli Ci nie tylko odczytać projekt, ale także precyzyjnie przekazać swoje oczekiwania wykonawcy.

Podstawowe symbole gniazdek według normy PN-EN 60617, które musisz znać

Norma PN-EN 60617 jest międzynarodowym standardem, który określa graficzne symbole używane w schematach elektrycznych. Dla gniazdek najczęściej spotykane symbole to: gniazdo wtyczkowe jednofazowe ze stykiem ochronnym (najpopularniejsze w Polsce), gniazdo bez styku ochronnego (rzadziej stosowane w nowych instalacjach), gniazdo trójfazowe (siłowe). Każdy z tych symboli ma swoją unikalną reprezentację graficzną, którą warto poznać, aby poprawnie interpretować projekt.

Gniazdo pojedyncze, podwójne, a może hermetyczne? Jak oznaczyć różne typy kontaktów

Oprócz podstawowych typów, gniazdka różnią się także funkcjonalnością i przeznaczeniem. Na projekcie należy wyraźnie zaznaczyć:

• Gniazdo pojedyncze: Standardowy symbol gniazda.
• Gniazdo podwójne: Często oznaczane jako dwa standardowe symbole obok siebie lub jeden symbol z dodatkową kreską. Ich zastosowanie znacząco zwiększa funkcjonalność pomieszczenia.
• Gniazdo hermetyczne (bryzgoszczelne): Oznaczone symbolem gniazda z dodatkowym symbolem ochrony IP (np. IP44). Są one niezbędne w miejscach narażonych na wilgoć, takich jak łazienki, kuchnie czy zewnętrzne tarasy.
• Gniazdo z uziemieniem / bez uziemienia: Różnice w symbolice wskazują na obecność styku ochronnego, co jest kluczowe dla bezpieczeństwa.

Nie tylko prąd: symbole gniazd teletechnicznych (TV, LAN, głośnikowe)

W nowoczesnych domach gniazdka to nie tylko źródło prądu. Coraz częściej planuje się również gniazda teletechniczne, które zapewniają dostęp do sieci internetowej (LAN), telewizji (TV) czy systemów audio (głośnikowe). Mają one swoje specyficzne symbole, które również powinny znaleźć się na projekcie. Ich odpowiednie rozmieszczenie jest kluczowe dla stworzenia funkcjonalnego centrum multimedialnego i zapewnienia dostępu do szybkiego internetu w każdym zakątku domu.

Zanim narysujesz pierwszą kreskę: złote zasady planowania instalacji

Zanim zaczniesz umieszczać symbole gniazdek na planie, musisz zrozumieć kilka fundamentalnych zasad, które zapewnią funkcjonalność i bezpieczeństwo Twojej instalacji. Te "złote zasady" pomogą Ci stworzyć projekt, który będzie odpowiadał Twoim rzeczywistym potrzebom i zapobiegnie późniejszym rozczarowaniom. Pamiętaj, że instalacja elektryczna to inwestycja na lata, dlatego warto poświęcić czas na jej gruntowne przemyślenie.

Zasada nr 1: Najpierw meble, potem gniazdka – planuj pod realny układ wnętrza

To podstawowa i najważniejsza zasada. Rozmieszczenie gniazdek powinno być ściśle powiązane z planowanym układem mebli i sprzętów AGD/RTV. Gniazdka ukryte za szafą, kanapą czy lodówką stają się bezużyteczne. Zastanów się, gdzie będzie stał telewizor, biurko z komputerem, lampka nocna, ekspres do kawy. Dopiero mając wizję funkcjonalnego układu pomieszczeń, możesz efektywnie zaplanować punkty zasilania. Według danych Extradom.pl, planowanie gniazdek po ustaleniu układu funkcjonalnego pomieszczeń i rozmieszczenia mebli jest kluczowe dla uniknięcia błędów.

Zasada nr 2: Wysokość ma znaczenie – gdzie i jak wysoko montować gniazdka

Wysokość montażu gniazdek jest kluczowa zarówno dla wygody użytkowania, jak i bezpieczeństwa.

• W pokojach i sypialniach: Standardowa wysokość to około 30 cm nad gotową podłogą. Jest to ergonomiczna wysokość dla większości urządzeń i mebli.
• W kuchni: Gniazdka nadblatowe montuje się na wysokości 100-120 cm nad podłogą, co odpowiada około 10-15 cm nad blatem. Należy pamiętać o zachowaniu minimum 60 cm odległości od zlewu i płyty grzewczej dla bezpieczeństwa.
• W łazience: Ze względu na wilgoć, gniazdka muszą być bryzgoszczelne (IP44) i umieszczone w bezpiecznej odległości min. 60 cm od krawędzi wanny lub prysznica. Wysokość montażu to co najmniej 120 cm nad podłogą.
• Gniazdka do telewizora: Często montuje się je wyżej, na wysokości około 100-140 cm, w zależności od planowanej wysokości zawieszenia telewizora.

Zasada nr 3: Mierz siły na zamiary – ile gniazdek na jednym obwodzie to bezpieczna liczba

Przeciążenie obwodów elektrycznych jest jedną z głównych przyczyn awarii i zagrożeń pożarowych. Ważne jest, aby nie umieszczać zbyt wielu gniazdek na jednym obwodzie, szczególnie jeśli planujesz podłączać do nich urządzenia o dużej mocy.

• Urządzenia o dużej mocy: Piekarnik, płyta indukcyjna, zmywarka, pralka, suszarka bębnowa, a nawet czajnik elektryczny czy mikrofalówka, powinny mieć dedykowane, osobne obwody. Zapewni to stabilną pracę i bezpieczeństwo.
• Standardowe obwody: Na jednym obwodzie oświetleniowym zazwyczaj nie montuje się więcej niż 10 punktów świetlnych, a na obwodzie gniazdkowym nie więcej niż 10-12 gniazdek. Zawsze warto skonsultować to z elektrykiem i dostosować do mocy planowanych urządzeń.

Rozmieszczenie gniazdek krok po kroku – praktyczny przewodnik dla każdego pomieszczenia

Każde pomieszczenie w domu ma swoje specyficzne potrzeby dotyczące instalacji elektrycznej. Poniżej znajdziesz praktyczne wskazówki, które pomogą Ci zaplanować rozmieszczenie gniazdek w poszczególnych strefach, zapewniając maksymalną funkcjonalność i bezpieczeństwo.

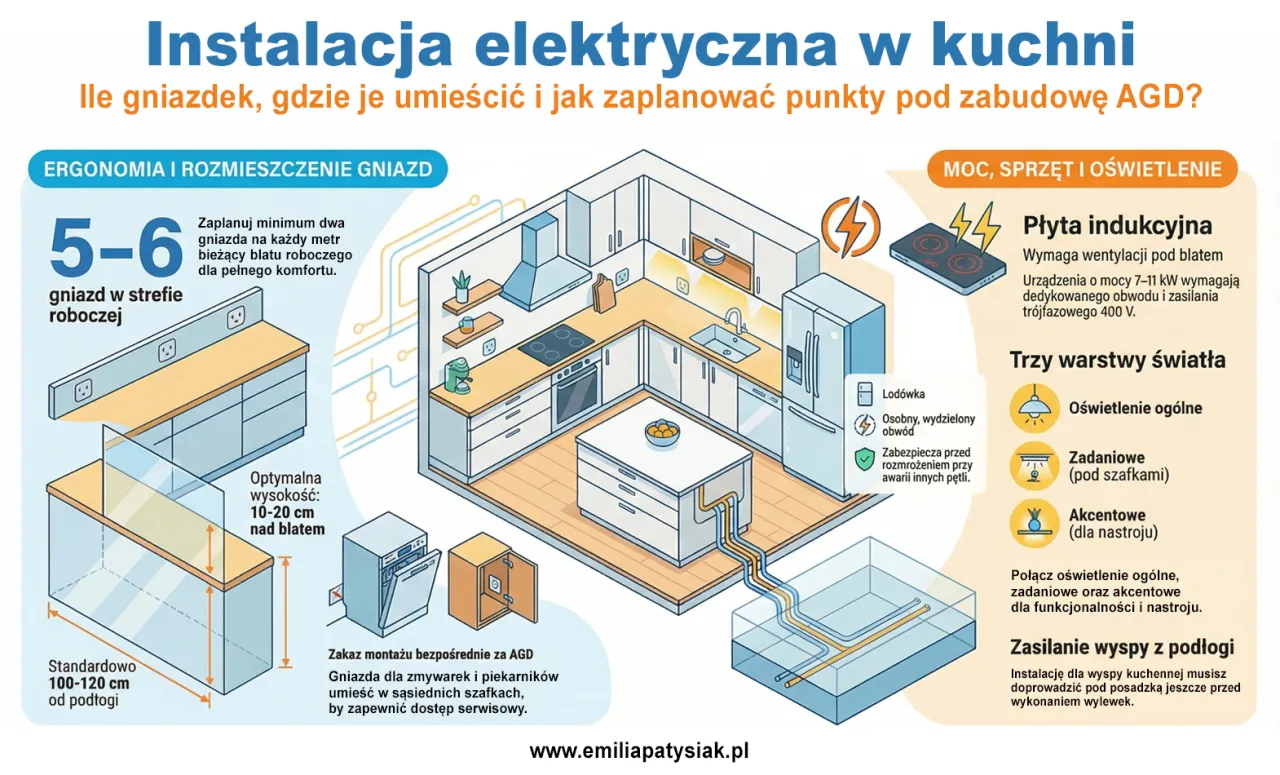

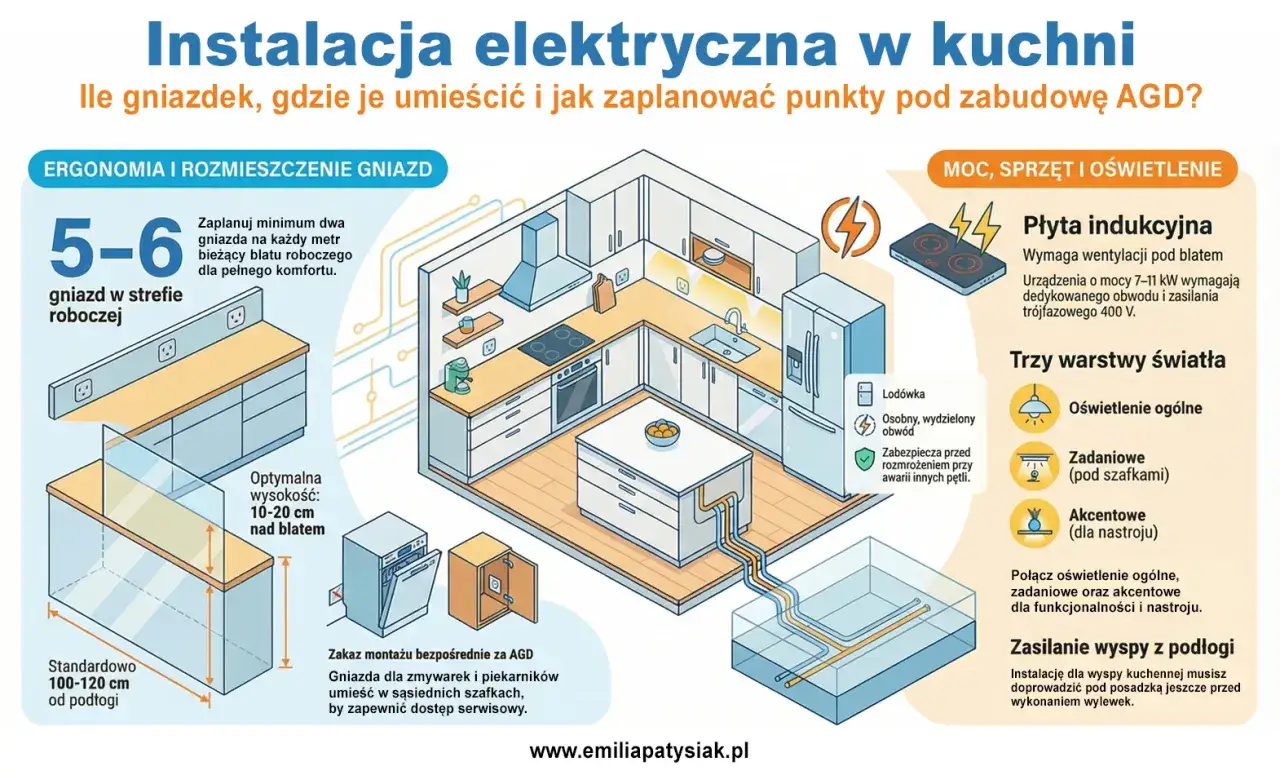

Kuchnia bez kompromisów: jak zaplanować gniazdka nadblatowe i do AGD

Kuchnia to serce domu i jedno z najbardziej wymagających pomieszczeń pod względem liczby i rozmieszczenia gniazdek.

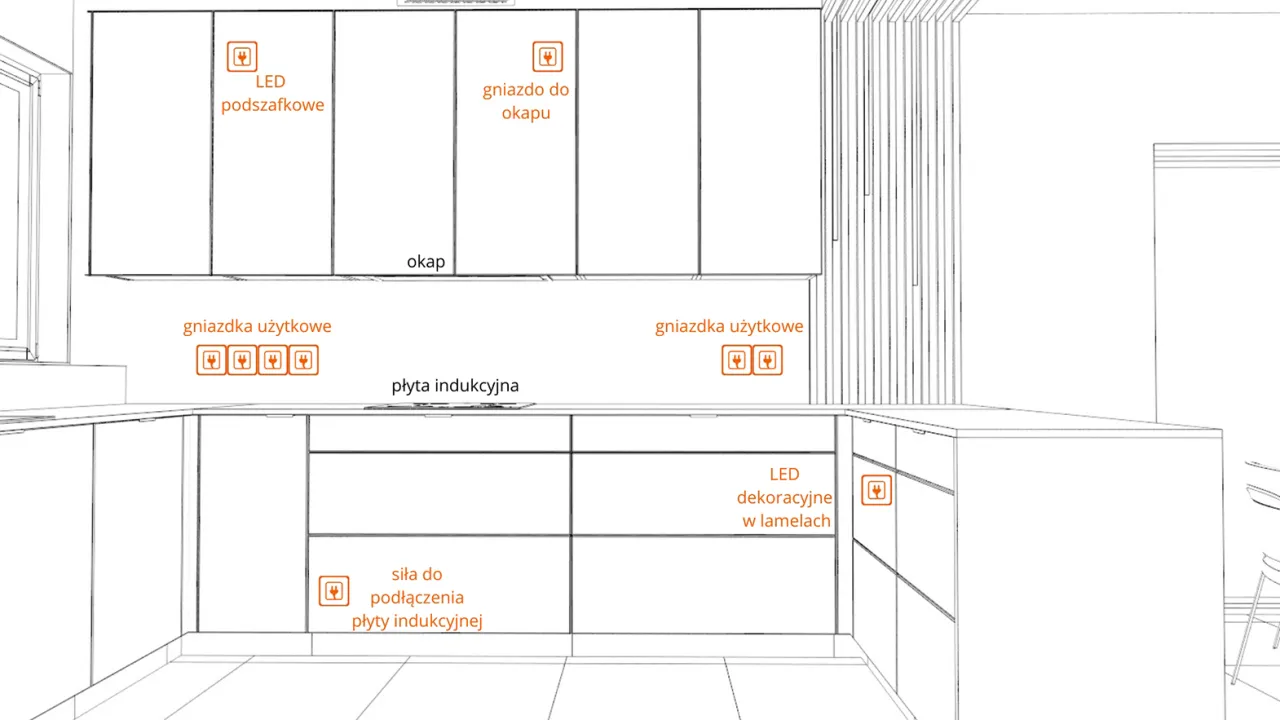

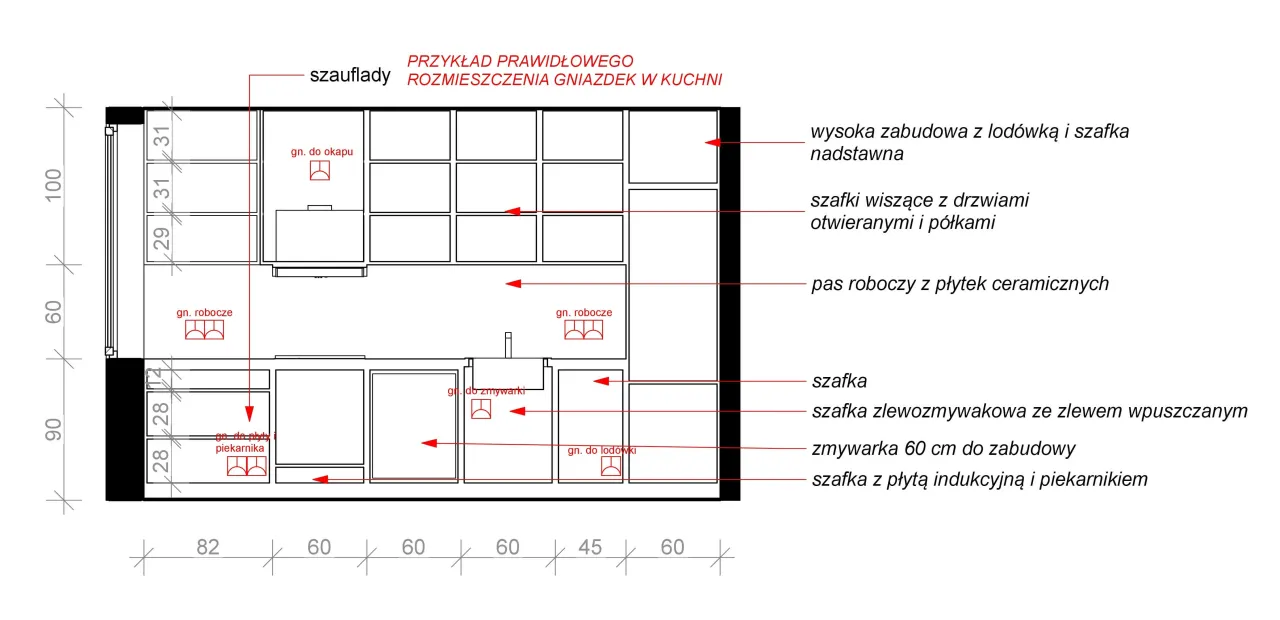

• Gniazdka nadblatowe: Planuj co najmniej 4-6 gniazdek nad blatem roboczym, rozmieszczonych co 60-80 cm. Wysokość 10-15 cm nad blatem (100-120 cm nad podłogą). Zapewnią one wygodne podłączenie drobnego AGD, takiego jak czajnik, toster, ekspres do kawy czy blender.

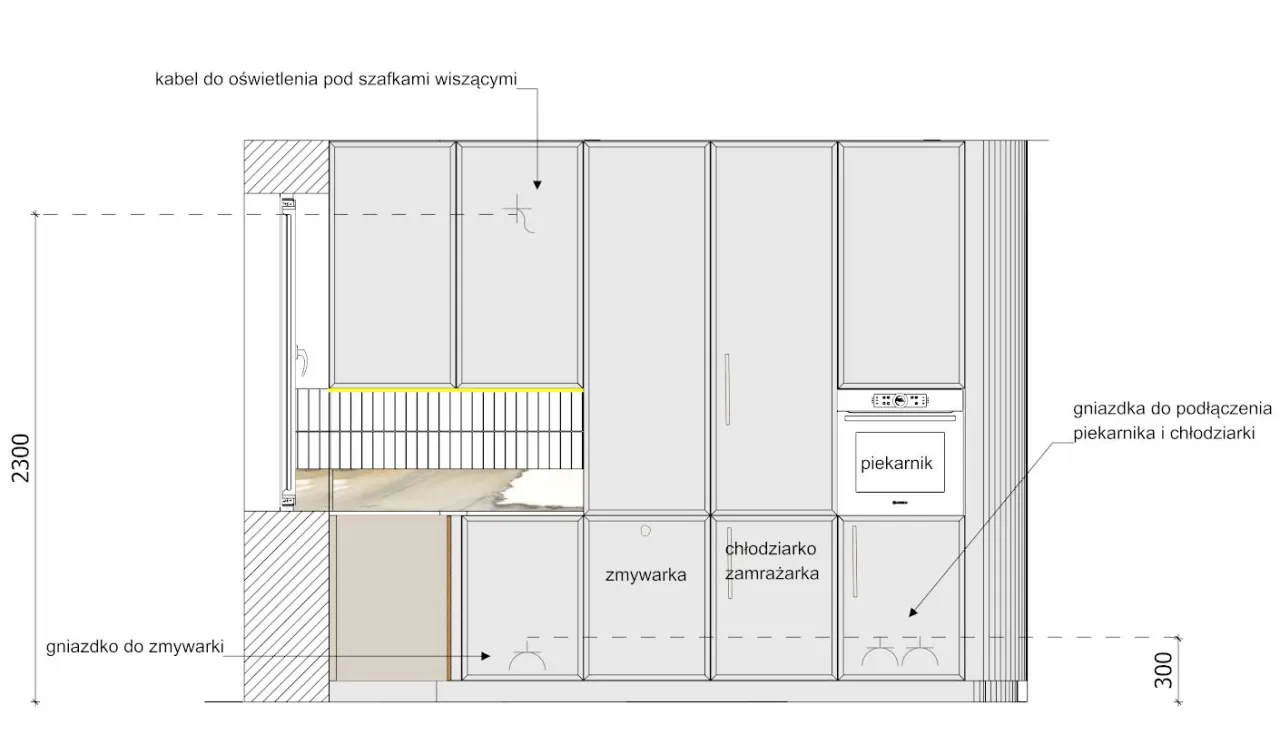

• AGD w zabudowie: Piekarnik, płyta indukcyjna, zmywarka, lodówka każde z tych urządzeń powinno mieć dedykowane gniazdko (lub przyłącze siłowe dla płyty indukcyjnej) na osobnym obwodzie. Gniazdka te często umieszcza się za urządzeniami lub w sąsiednich szafkach, aby były dostępne w razie awarii.
• Okap: Gniazdko do okapu należy umieścić w szafce nad okapem, na odpowiedniej wysokości.
• Oświetlenie: Pamiętaj o gniazdkach do oświetlenia podszafkowego.

Bezpieczna oaza: gdzie umieścić gniazdka w łazience zgodnie z normami

Łazienka to strefa podwyższonego ryzyka ze względu na obecność wody. Tutaj bezpieczeństwo jest absolutnym priorytetem.

• Gniazdka bryzgoszczelne (IP44): Wszystkie gniazdka w łazience muszą być bryzgoszczelne.
• Strefy bezpieczeństwa: Gniazdka mogą być montowane tylko poza strefami bezpośredniego zachlapania. Minimalna odległość od krawędzi wanny, prysznica czy umywalki to 60 cm.
• Wysokość: Zalecana wysokość montażu to co najmniej 120 cm nad podłogą.
• Liczba: Co najmniej 2 gniazdka przy lustrze (do suszarki, golarki elektrycznej, ładowarki do szczoteczki) oraz dodatkowe gniazdko do pralki i ewentualnie suszarki bębnowej.

Salon i strefa RTV: jak uniknąć plątaniny kabli za telewizorem

W salonie kluczowe jest zaplanowanie gniazdek w strefie RTV, aby uniknąć widocznych kabli.

• Strefa RTV: Za telewizorem zaplanuj co najmniej 4-6 gniazdek (do TV, dekodera, soundbara, konsoli, odtwarzacza Blu-ray). Umieść je na wysokości, na której będzie wisiał telewizor lub nieco niżej, tak aby były ukryte za ekranem.
• Gniazda teletechniczne: W tej strefie niezbędne są również gniazda LAN, TV i ewentualnie głośnikowe.
• Pozostałe: Gniazdka przy kanapie (do ładowarek, lampki), w rogu pokoju (do lampy stojącej, odkurzacza), przy biurku (jeśli jest w salonie).

Sypialnia – strefa komfortu: gniazdka przy łóżku i w garderobie

Sypialnia to miejsce relaksu, gdzie gniazdka powinny być dyskretne, ale łatwo dostępne.

• Przy łóżku: Po obu stronach łóżka zaplanuj po 2 gniazdka (do lampki nocnej, ładowarki telefonu, laptopa). Standardowa wysokość to 30 cm nad podłogą.
• Toaletka/Biurko: Jeśli w sypialni znajduje się toaletka lub biurko, zaplanuj tam 2-3 gniazdka.
• Garderoba: Jeśli masz wydzieloną garderobę, pomyśl o gniazdku do żelazka, parownicy lub odkurzacza.

Przedpokój, garaż, taras – o tych miejscach nie możesz zapomnieć

Często zapominamy o gniazdkach w mniej oczywistych miejscach, a to błąd.

• Przedpokój: Co najmniej jedno gniazdko do odkurzacza, ładowarki, ozdobnego oświetlenia.
• Garaż/Pomieszczenie gospodarcze: Wiele gniazdek (3-4) na różnych wysokościach (np. 30 cm i 100 cm) do narzędzi, ładowarek, odkurzacza, oświetlenia warsztatowego. Warto rozważyć gniazda siłowe.
• Taras/Balkon: Co najmniej jedno gniazdko bryzgoszczelne (IP44) do oświetlenia świątecznego, grilla elektrycznego, ładowarki.
• Zewnętrzne: Gniazdko zewnętrzne (IP44) w ogrodzie, np. do kosiarki, oświetlenia.

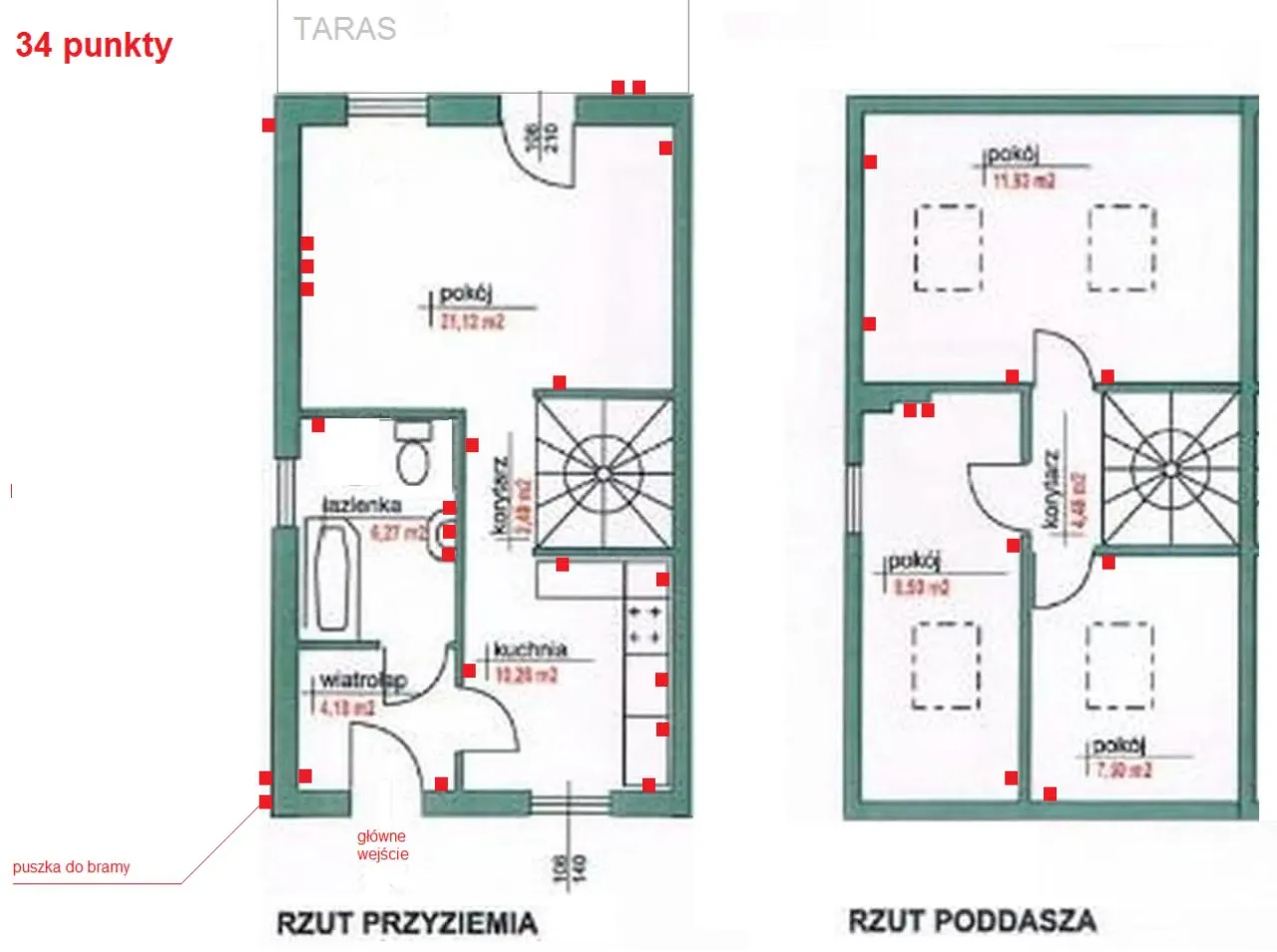

Najczęstsze błędy przy zaznaczaniu gniazdek na projekcie i jak ich uniknąć

Nawet najlepiej przygotowany projekt może zawierać błędy, jeśli nie zwrócimy uwagi na kluczowe aspekty. Poznanie najczęstszych pułapek pozwoli Ci ich uniknąć i stworzyć instalację, która będzie służyć Ci bezproblemowo przez lata.

Błąd #1: Zbyt mało gniazdek i "syndrom przedłużacza"

To najpowszechniejszy błąd. Ludzie często nie doceniają, ile urządzeń elektrycznych będą używać. Skutkuje to koniecznością stosowania wielu przedłużaczy, co jest niebezpieczne i nieestetyczne. Zawsze lepiej zaplanować kilka gniazdek więcej, niż później żałować ich braku. Pamiętaj o gniazdkach podwójnych, które zwiększają liczbę dostępnych punktów zasilania w tej samej lokalizacji.

Błąd #2: Ignorowanie stref mokrych w kuchni i łazience

Brak gniazdek bryzgoszczelnych (IP44) lub ich umieszczenie zbyt blisko źródeł wody to poważne zagrożenie dla życia i zdrowia. Zawsze przestrzegaj norm bezpieczeństwa dotyczących stref wilgotnych. W kuchni zachowaj minimalną odległość 60 cm od zlewu i płyty, a w łazience od wanny, prysznica i umywalki. Według Extradom.pl, ignorowanie stref mokrych to jeden z najczęstszych błędów.

Błąd #3: Gniazdka ukryte za meblami – jak tego uniknąć

Gniazdka zasłonięte przez szafy, kanapy, lodówki czy inne duże meble stają się bezużyteczne. Aby tego uniknąć, zawsze planuj rozmieszczenie gniazdek po ostatecznym ustaleniu układu funkcjonalnego pomieszczeń i rozstawienia mebli. Zastanów się, gdzie będą stały wszystkie elementy wyposażenia, zanim zaznaczysz punkty elektryczne na planie.

Błąd #4: Zapominanie o gniazdkach "gospodarczych" do odkurzacza i prac domowych

Często skupiamy się na gniazdkach do sprzętów RTV i AGD, zapominając o tych "codziennych". Gniazdka do odkurzacza, żelazka, ładowarki do narzędzi, czy nawet do świątecznych lampek choinkowych są równie ważne. Zaplanuj je w strategicznych miejscach, takich jak przedpokój, garaż, spiżarnia czy nawet w rogu salonu, aby były łatwo dostępne, gdy ich potrzebujesz.

Od projektu do realizacji: Jak przekazać swoje wytyczne elektrykowi

Nawet najlepszy projekt na papierze nie spełni swojej funkcji, jeśli nie zostanie prawidłowo zrealizowany. Kluczem do sukcesu jest efektywna komunikacja z elektrykiem i jasne przedstawienie swoich oczekiwań. Pamiętaj, że elektryk jest ekspertem w swojej dziedzinie, ale to Ty jesteś użytkownikiem końcowym i to Ty wiesz najlepiej, jak będziesz korzystać ze swojego domu.

Czysty i czytelny plan: co powinien zawierać projekt instalacji elektrycznej

Twój projekt instalacji elektrycznej powinien być jak najbardziej szczegółowy i czytelny. Powinien zawierać:

• Dokładne rozmieszczenie gniazdek: Zaznaczone symbolami zgodnie z normą PN-EN 60617.
• Typ gniazdek: Wskazanie, czy to gniazdo pojedyncze, podwójne, hermetyczne, siłowe, teletechniczne.
• Wysokości montażu: Dla każdego gniazdka, mierzone od gotowej podłogi.
• Opis obwodów: Informacje o tym, które gniazdka należą do którego obwodu, szczególnie dla urządzeń o dużej mocy.
• Dodatkowe uwagi: Wszelkie specyficzne wymagania, np. gniazdka sterowane włącznikiem, zasilanie awaryjne itp.

Im więcej szczegółów, tym mniejsze ryzyko nieporozumień.

Przeczytaj również: Elektryka w garażu - Jak zaplanować bezpieczną instalację?

Rozmowa z wykonawcą: jak upewnić się, że Twoja wizja zostanie zrealizowana w 100%

Po przedstawieniu projektu, najważniejsza jest otwarta i konstruktywna rozmowa z elektrykiem.

• Omów projekt: Przejdźcie razem przez cały projekt, punkt po punkcie. Upewnij się, że elektryk rozumie Twoje intencje i wszystkie oznaczenia.
• Zadawaj pytania: Nie bój się pytać o rozwiązania, które wydają Ci się niejasne. Elektryk może zaproponować lepsze technicznie lub bardziej ekonomiczne alternatywy.
• Wizja lokalna: Przed rozpoczęciem prac poproś elektryka o wizję lokalną na budowie. Wspólnie możecie jeszcze raz zweryfikować rozmieszczenie gniazdek w kontekście rzeczywistych ścian i planowanego układu mebli.
• Dokumentacja: Upewnij się, że wszelkie zmiany lub ustalenia ustne zostaną odnotowane w dokumentacji projektu.

Pamiętaj, że dobra komunikacja to klucz do sukcesu i zadowolenia z finalnego efektu.
