Szybkozłączka do skrętki przydaje się wtedy, gdy trzeba szybko przedłużyć lub naprawić odcinek sieci Ethernet bez wymiany całego przewodu. Problem w tym, że pod tą nazwą kryją się różne elementy, a każdy ma inne zastosowanie, poziom wygody i ograniczenia. W tym tekście pokazuję, czym się różnią, jak je dobrać do kabla i kiedy taki osprzęt ma sens, a kiedy lepiej postawić na poprawne zakończenie instalacji od nowa.
Najważniejsze rzeczy przed wyborem łącznika
- Do dwóch gotowych patchcordów wybieram zwykle łącznik RJ45 typu beczka.
- Do stałej instalacji w ścianie, puszce lub szafie lepszy jest moduł keystone albo LSA.
- Złączka żelowa ma sens głównie jako szybka, doraźna naprawa pojedynczych żył.
- W sieci Ethernet trzymam się jednego standardu zarobienia, najczęściej T568A albo T568B.
- Przy kablach ekranowanych biorę także ekranowany łącznik, a po montażu sprawdzam link testerem.
- W instalacji miedzianej nie przekraczam budżetu 100 m kanału, bo dodatkowe złącza też mają znaczenie.
Co tak naprawdę kryje się pod nazwą łącznika do skrętki
W praktyce ta nazwa jest zbyt ogólna, żeby od razu wiedzieć, o jaki element chodzi. Ja rozróżniam tu trzy rzeczy: łącznik RJ45 do połączenia dwóch gotowych przewodów, moduł keystone lub LSA do zakończenia kabla instalacyjnego oraz złączkę żelową do łączenia pojedynczych żył. Każde z tych rozwiązań odpowiada na inny problem, a pomylenie ich na etapie zakupu zwykle kończy się dodatkowymi kosztami i poprawkami.
Najważniejsza różnica jest prosta: patchcord to miękki przewód z fabrycznie zarobionymi wtykami, a kabel instalacyjny jest sztywniejszy i prowadzi się go w ścianie, peszlu, korycie albo szafie. Jeśli chcesz tylko dosztukować odcinek między routerem a switchem, użyjesz czegoś innego niż wtedy, gdy montujesz gniazdo w puszce podtynkowej. Tę różnicę warto ustalić zanim kupi się pierwszy lepszy „łącznik do internetu”.
W sieci miedzianej liczy się też długość kanału. W standardowej instalacji trzymam się zasady 90 m dla odcinka stałego i do 10 m dla patchcordów, czyli łącznie 100 m kanału. Jeśli dołożysz kolejne złącze w złym miejscu, problem nie zawsze będzie od razu widoczny, ale przy PoE, wyższej przepływności albo słabszym kablu szybko wychodzi w testach i w pracy na żywo.
Skoro nazwy są już uporządkowane, można przejść do wyboru konkretnego rozwiązania pod realne zastosowanie.
Który typ wybrać w praktyce
Najprościej dobrać łącznik do tego, gdzie kończy się kabel i co chcesz osiągnąć. Poniżej zestawiam rozwiązania, które w praktyce spotyka się najczęściej.
| Typ | Najlepsze zastosowanie | Co daje | Ograniczenia | Cena orientacyjna |
|---|---|---|---|---|
| Łącznik RJ45 typu beczka | Przedłużenie dwóch gotowych patchcordów | Szybki montaż bez narzędzi, prosty serwis | Nie zastępuje poprawnego zakończenia kabla instalacyjnego | ok. 5-9 zł, wersje ekranowane zwykle wyżej |
| Moduł keystone lub LSA tool-less | Gniazdo w ścianie, puszce, panelu lub szafie | Porządne zakończenie kabla i wygodny montaż osprzętu | Wymaga staranności i dopasowania do kategorii oraz ekranowania | ok. 4-28 zł, zależnie od klasy i obudowy |
| Złączka żelowa UY/UY2 | Awaryjne łączenie pojedynczych żył lub prostych odcinków niskoprądowych | Bardzo szybka i tania naprawa | Nie traktuję jej jako docelowego rozwiązania dla porządnej instalacji Ethernet | od kilkudziesięciu groszy w opakowaniu do kilku złotych za sztukę |
| Ekranowany łącznik RJ45 | Kable FTP/STP i instalacje wrażliwe na zakłócenia | Zachowuje ciągłość ekranowania i lepiej pasuje do wyższych wymagań | Nie ma sensu kupować go do zwykłej skrętki UTP tylko „na wszelki wypadek” | zwykle ok. 15-28 zł |
Jeśli mam wybrać jednym zdaniem, to robię tak: do patchcordów biorę beczkę RJ45, do osprzętu w ścianie keystone albo LSA, a złączkę żelową zostawiam na awaryjne sytuacje. Przy kablach ekranowanych nie oszczędzam na wersji metalowej, bo tu nie chodzi tylko o mechaniczne połączenie, ale też o zachowanie parametrów całego toru. Gdy typ jest już dobrany, największą różnicę robi sam montaż.

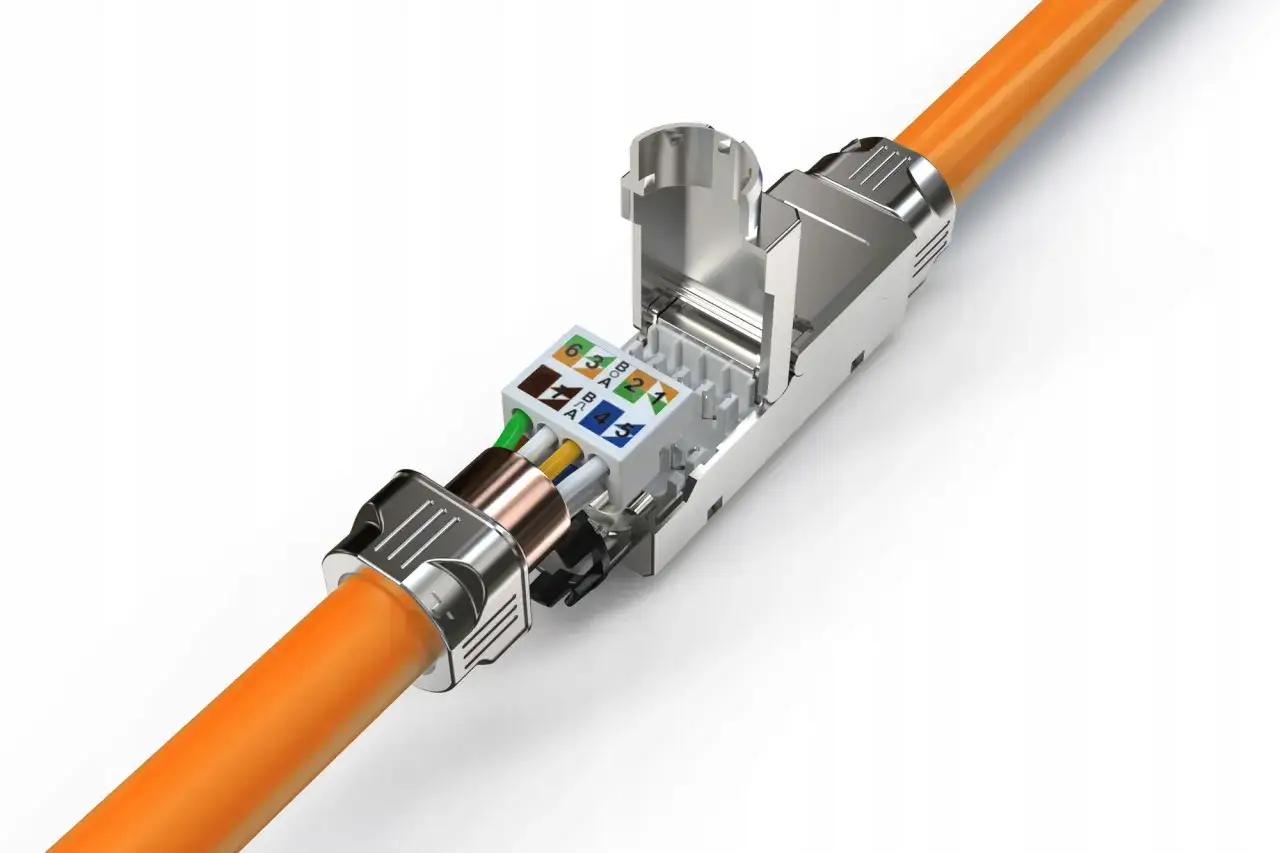

Jak zamontować łącznik bez narzędzi krok po kroku
Przy beznarzędziowym module najważniejsze jest to, żeby nie „zabić” skrętki na ostatnich centymetrach. Wiele problemów, które później wyglądają jak wada kabla, wynika po prostu z niedbałego przygotowania żył.
- Odetnij uszkodzony fragment albo przygotuj nowy odcinek kabla, zostawiając zapas, który nie będzie napinał złącza.
- Zdejmij płaszcz tylko na tyle, ile trzeba, zwykle kilka centymetrów, i nie rozplataj par bardziej niż to konieczne.
- Ułóż żyły według jednego standardu, czyli T568A albo T568B, i trzymaj ten sam układ po obu stronach toru.
- Wsuń żyły w odpowiednie kanały modułu lub keystone i dopiero potem zamknij pokrywę albo dociśnij element dociskowy.
- Przy wersji ekranowanej upewnij się, że obudowa faktycznie obejmuje ekran i że kabel nie „lata” w środku.
- Odciąż kabel mechanicznie, żeby złącze nie pracowało na zgięciu albo naprężeniu.
- Sprawdź połączenie testerem LAN, a przy ważniejszej instalacji najlepiej miernikiem, który pokaże nie tylko ciągłość, ale też jakość toru.
W takich modułach nie warto zgadywać. Ja zawsze patrzę na oznaczenia producenta, a nie na pamięć z poprzedniej instalacji, bo różne modele mają inne prowadzenie żył i inny sposób zamknięcia obudowy. Przy poprawnym montażu ważniejsze od siły jest precyzyjne ułożenie przewodów.
Jeżeli ten etap wykonasz dobrze, sieć zwykle działa bezproblemowo. Najwięcej usterek pojawia się dopiero wtedy, gdy ktoś idzie na skróty albo łączy skrętkę tak, jakby to był zwykły przewód zasilający.
Najczęstsze błędy, które obniżają jakość linku
W tej branży błędy są powtarzalne i dość przewidywalne. Właśnie dlatego łatwo ich uniknąć, jeśli wiesz, czego pilnować.
- Zbyt duże rozplecenie par - im dalej rozbijasz skręt, tym większe ryzyko przesłuchów i spadku stabilności połączenia.
- Mieszanie różnych standardów - jeśli jedna strona jest zarobiona inaczej niż druga, łatwo o chaos przy serwisie i pomiarach.
- Łączenie UTP z ekranowanym osprzętem „byle pasowało” - w wersjach FTP/STP lepiej trzymać się jednego, spójnego systemu.
- Stosowanie żelowej złączki tam, gdzie potrzebna jest porządna terminacja - to tania naprawa, nie zamiennik gniazda czy panelu.
- Brak odciążenia mechanicznego - złącze wiszące na kablu szybciej łapie luzy, a czasem po prostu przestaje kontaktować.
- Brak testu po montażu - połączenie może „żyć” i wyglądać dobrze, a mimo to gubić pakiety pod obciążeniem.
Najwięcej problemów widzę wtedy, gdy ktoś naprawia kabel w pośpiechu, bez zachowania geometrii par i bez późniejszego sprawdzenia efektu. To małe oszczędności na początku, które bardzo szybko zamieniają się w szukanie przerwy w sieci albo losowych spadków prędkości.
Po poprawnym montażu warto jeszcze spojrzeć na to, w jakim scenariuszu takie rozwiązanie ma realny sens, bo nie każdy przypadek jest równie dobry.
Gdzie takie rozwiązanie sprawdza się najlepiej
Nie każda instalacja potrzebuje od razu pełnej przebudowy. Są sytuacje, w których szybki łącznik faktycznie oszczędza czas i pieniądze, ale są też takie, gdzie lepiej od razu zrobić porządne zakończenie kabla.
| Sytuacja | Co wybieram | Dlaczego |
|---|---|---|
| Przedłużenie dwóch gotowych patchcordów | Łącznik RJ45 typu beczka | To najprostsze, najszybsze i najczystsze rozwiązanie bez przepinania całej instalacji. |
| Montowanie gniazda w puszce albo w panelu | Keystone lub LSA tool-less | Tak kończy się kabel instalacyjny, a nie „skleja” go w połowie trasy. |
| Kamery IP, punkty dostępowe PoE, osprzęt w szafie | Ekranowany moduł lub łącznik zgodny z kablami ekranowanymi | Przy PoE i dłuższej pracy ciągłość i jakość styku mają większe znaczenie niż w zwykłym domowym połączeniu. |
| Awaryjna naprawa pojedynczej żyły | Złączka żelowa | Sprawdza się doraźnie, ale nie jest moim pierwszym wyborem dla stałej sieci Ethernet. |
Jeśli linia zbliża się do granicy 100 m, traktuję każdy dodatkowy punkt połączenia bardzo ostrożnie. Dla krótkiego, domowego odcinka mały łącznik zwykle nie robi dramatu, ale w rozbudowanej instalacji, zwłaszcza przy PoE i wyższych wymaganiach, jakość osprzętu zaczyna mieć realne znaczenie. To właśnie w takich miejscach opłaca się robić mniej, ale lepiej.
W praktyce najbardziej lubię rozwiązania, które od razu pasują do sposobu prowadzenia instalacji: beczka do patchcordów, keystone do osprzętu i porządna terminacja tam, gdzie kabel ma pracować latami.
Jedna prosta reguła, która zwykle prowadzi do dobrego wyboru
Jeśli miałbym zostawić tylko jedną zasadę, byłaby bardzo prosta: im bardziej stała instalacja, tym mniej miejsca na „szybkie” obejścia. W krótkim przedłużeniu patchcordu szybki łącznik ma sens, ale w ścianie, w puszce albo w szafie wolę rozwiązanie, które wygląda jak część instalacji, a nie jak doraźna naprawa.
- Do patchcordów wybieram łącznik RJ45.
- Do gniazd i paneli wybieram keystone albo LSA.
- Do kabli ekranowanych dobieram ekranowany osprzęt.
- Do awaryjnych poprawek pojedynczych żył podchodzę ostrożnie i po testach.
To podejście oszczędza najwięcej czasu, bo już na starcie porządkuje decyzję: nie kupuję pierwszego lepszego elementu, tylko taki, który pasuje do miejsca pracy kabla i do wymagań całego toru. W instalacjach sieciowych to zwykle właśnie ten wybór robi większą różnicę niż sama marka na obudowie.
