Jak podłączyć 3 gniazda obok siebie? Poradnik krok po kroku

Trzy gniazda obok siebie wyglądają jak prosty montaż, ale w praktyce najwięcej problemów robią detale: sposób rozdzielenia przewodów, głębokość puszki i to, czy obwód zniesie planowane obciążenie. Pokażę, jak podłączyć 3 gniazda obok siebie bez sztuczek i bez przypadkowych mostków, tak żeby instalacja była estetyczna, bezpieczna i łatwa do serwisu. Skupię się na rozwiązaniu, które rzeczywiście działa w mieszkaniu, kuchni, garażu lub warsztacie.

Najpierw ustal, czy chodzi o jeden obwód, czy tylko o trzy punkty

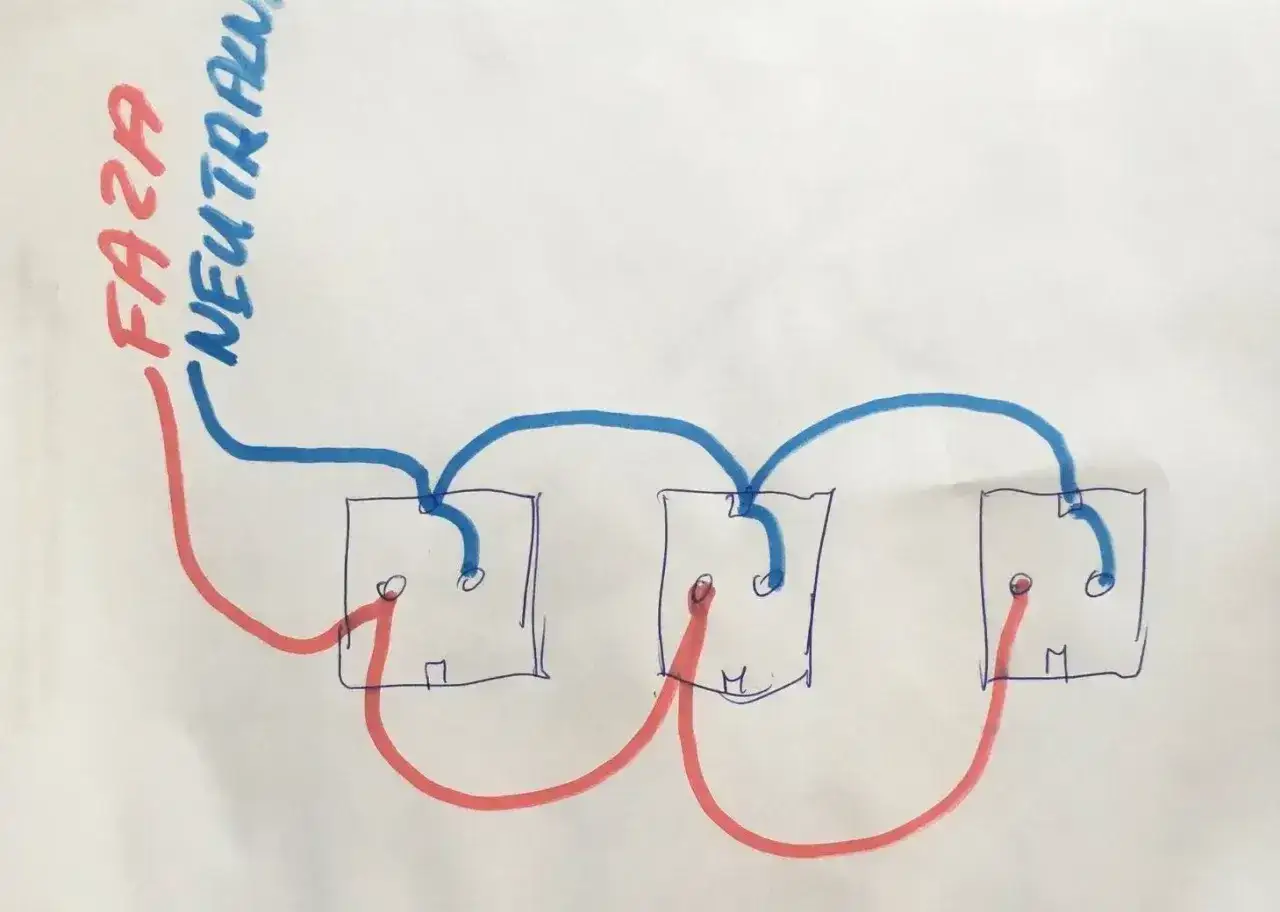

Ja w takim układzie zaczynam od jednego pytania: czy te trzy gniazda mają być tylko obok siebie wizualnie, czy mają też pracować jako jeden wspólny punkt zasilania. W praktyce zwykle chodzi o to drugie, a wtedy wszystkie trzy mechanizmy dostają zasilanie równolegle, czyli niezależnie od siebie. To ważne, bo awaria jednego gniazda nie powinna wyłączać pozostałych.

Jeżeli mówimy o standardowej instalacji domowej, obwód gniazd wtyczkowych powinien być wyodrębniony, a nie mieszany przypadkowo z oświetleniem czy sprzętem o dużej mocy. To upraszcza diagnostykę i zmniejsza ryzyko przeciążenia. Przy jednym zestawie trzech gniazd najczęściej liczy się więc nie tylko estetyka ramki, ale też to, ile przewodów wejdzie do puszki i jaki zapas mocy ma cały obwód.

Kiedy wiem już, że chodzi o jeden równoległy obwód, przechodzę do przygotowania materiałów i miejsca w puszce.

Co przygotować, zanim zaczniesz montaż

Przy takim montażu nie improwizuję. W praktyce potrzebujesz nie tylko trzech mechanizmów gniazd, ale też ramki wielokrotnej, odpowiednich puszek podtynkowych i sposobu na wygodne rozdzielenie przewodów. Najlepiej, jeśli puszka jest głębsza niż standardowa, bo przy trzech punktach szybko robi się ciasno, zwłaszcza gdy w środku mają znaleźć się złączki i kilka mostków.

• 3 mechanizmy gniazd z uziemieniem.
• Ramka potrójna lub system modułowy dopasowany do serii osprzętu.
• Głębokie puszki podtynkowe, najlepiej 60 mm, jeśli jest miejsce.
• Przewód instalacyjny dopasowany do obwodu, najczęściej 3x2,5 mm².
• Złączki sprężynowe lub dźwigniowe do rozdzielenia przewodów, jeśli mechanizmy nie mają wygodnego przelotu.
• Miernik napięcia, śrubokręt, ściągacz izolacji i poziomica.

Złączka dźwigniowa to po prostu mały łącznik przewodów, który pozwala rozdzielić zasilanie bez skręcania żył na siłę. To drobiazg, ale właśnie on często decyduje, czy zestaw da się potem domknąć bez napinania przewodów i bez walki z ramką. Mając to na stole, można wejść w sam montaż.

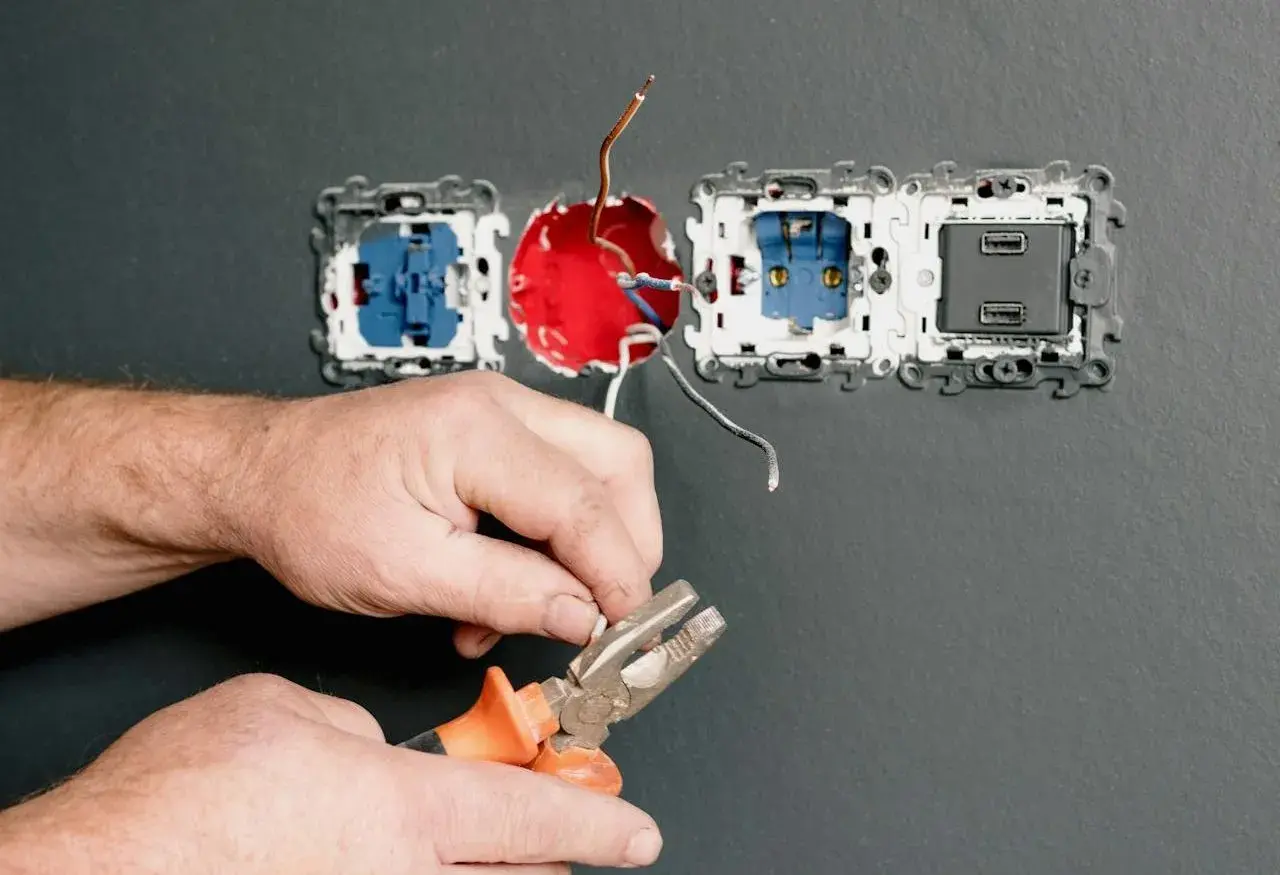

Jak wykonać połączenie trzech gniazd krok po kroku

W takim zestawie pracuję w kolejności, która ogranicza bałagan w puszce i zmniejsza ryzyko pomyłki. Najważniejsze jest to, żeby nie upychać przewodów przypadkowo i nie zostawiać zbyt długich odcinków odsłoniętej miedzi.

1. Wyłącz obwód i sprawdź brak napięcia miernikiem. Sam wyłącznik w rozdzielnicy nie wystarcza, jeśli nie masz pewności, że wskazany obwód jest właściwy.
2. Zdejmij ramkę i mechanizmy tak, aby mieć dostęp do puszek oraz do miejsca, w którym przewody będą się rozdzielać.
3. Wprowadź zasilanie do punktu, z którego najłatwiej rozdzielisz przewody na trzy gniazda. W wielu przypadkach najlepszy jest środkowy mechanizm albo wspólna puszka odgałęźna.
4. Rozdziel żyły L, N i PE na trzy wyjścia. Jeśli mechanizm ma zaciski przelotowe i producent dopuszcza dwa przewody w jednym punkcie, możesz z tego skorzystać. Jeśli nie, rozdziel zasilanie w puszce na złączkach i prowadź krótkie odcinki do każdego gniazda.
5. Podłącz przewody zgodnie z oznaczeniami zacisków. W standardzie domowym faza trafia na L, przewód neutralny na N, a ochronny na PE. Jeśli w instalacji są nietypowe oznaczenia albo stara kolorystyka przewodów, nie ufaj samym barwom izolacji.
6. Dokręć zaciski pewnie, ale bez miażdżenia żyły. Goła miedź nie powinna wystawać poza zacisk, a izolacja nie może wchodzić pod śrubę.
7. Ułóż przewody tak, aby nie były zagięte pod ostrym kątem i nie były przyciśnięte przez ramkę lub mechanizm.
8. Osadź wszystkie trzy mechanizmy równo, załóż ramkę i dopiero wtedy wróć do zasilania oraz testu każdego gniazda osobno.

Jeśli instalacja jest starsza, zwłaszcza dwużyłowa, nie robię tu skrótów. W starym układzie trzeba najpierw zrozumieć cały obwód, a nie tylko sam punkt montażu. Po złożeniu punktu pora zdecydować, który układ osprzętu ma największy sens.

Który układ osprzętu będzie najwygodniejszy

Nie każde rozwiązanie daje ten sam komfort montażu i późniejszego serwisu. Gdy klient pyta mnie o trzy gniazda obok siebie, zwykle porównuję trzy praktyczne warianty: jedną ramkę wielokrotną, trzy osobne puszki albo natynkowy zestaw do pomieszczeń technicznych.

Jeżeli montaż ma być estetyczny i trwały, najczęściej wygrywa ramka potrójna z dobrze dobraną puszką. W garażu lub warsztacie wybrałbym natynkowy zestaw tylko wtedy, gdy naprawdę ułatwia pracę i dostęp. Dopiero teraz warto spojrzeć na obciążenie, bo to ono przesądza, czy zestaw będzie działał bez problemów.

Jak dobrać przewód i obciążenie do takiego punktu

W typowym obwodzie gniazd w mieszkaniu najczęściej spotyka się przewód 3x2,5 mm² i zabezpieczenie 16 A. To daje orientacyjnie 3,68 kW mocy przy 230 V, więc sam fakt, że masz trzy gniazda, nie oznacza jeszcze, że możesz podłączyć do nich dowolnie ciężkie odbiorniki jednocześnie.

Ja zawsze patrzę na sumę urządzeń, a nie tylko na pojedyncze gniazdo. Przykład jest prosty: czajnik 2000 W pobiera około 8,7 A, grzejnik 2000 W też około 8,7 A, a ekspres 1200 W około 5,2 A. Razem robi się ponad 5200 W, czyli wyraźnie za dużo jak na typowe 16 A.

W kuchni i przy blacie roboczym rozdzielam obciążenia szybciej niż w salonie. Jeśli wiesz, że w jednym miejscu będą chodziły sprzęty o dużej mocy, lepiej zaplanować osobny obwód albo przynajmniej nie traktować trzech gniazd jak jednego „potrójnego zasilacza”. Z obciążeniem wszystko jasne, ale w praktyce najwięcej kłopotów robią drobne błędy montażowe.

Błędy, które najczęściej wychodzą dopiero po uruchomieniu

Najgorsze w takim montażu jest to, że część błędów nie wychodzi od razu. Zestaw wygląda dobrze, ramka siedzi równo, a problem pojawia się dopiero po kilku dniach albo po podłączeniu mocniejszego urządzenia.

• Zbyt ciasna puszka - przewody są ściśnięte, więc mechanizm nie siedzi stabilnie, a ramka nie domyka się równo.
• Za luźne zaciski - gniazdo działa, ale po czasie pojawia się grzanie, iskrzenie albo okresowe zaniki zasilania.
• Zbyt długie odizolowanie żył - goła miedź może dotknąć sąsiedniego elementu lub wyjść poza zacisk.
• Pomylenie przewodów - szczególnie wtedy, gdy ktoś ufa wyłącznie kolorom albo pracuje w starej instalacji bez jednoznacznych oznaczeń.
• Łączenie bez miejsca na serwis - jeśli później nie da się wyjąć mechanizmu bez szarpania przewodami, montaż był zaprojektowany źle.
• Brak testu końcowego - jedno gniazdo działa, dwa pozostałe tylko pozornie, a usterka wychodzi dopiero pod obciążeniem.

Najczęstszy błąd widzę jednak wcześniej: ktoś próbuje zrobić wszystko w małej puszce, bo „jakoś się zmieści”. Zwykle się nie mieści, tylko potem zaczyna się walka z przewodami, a to prosta droga do problemów. Jeśli którykolwiek z tych punktów budzi wątpliwość, lepiej zatrzymać się wcześniej niż poprawiać całość po fakcie.

Kiedy lepiej zatrzymać się i zlecić to elektrykowi

Nie każdą sytuację da się rozsądnie ogarnąć samemu. Ja szczególnie uważałbym na stare instalacje bez wydzielonego przewodu ochronnego, przewody aluminiowe, nieznany stan obwodu oraz miejsca narażone na wilgoć. W takich warunkach sam montaż gniazd jest tylko końcówką większego problemu.

Jeśli pracujesz w łazience, kuchni, garażu albo na zewnątrz, dochodzi jeszcze kwestia odpowiedniego osprzętu i ochrony przed wilgocią. W takich miejscach nie liczy się wyłącznie to, czy gniazdo będzie działać, ale też czy cały układ będzie bezpieczny po latach użytkowania. Gdy nie masz miernika, doświadczenia w pomiarach albo pewności co do typu sieci, naprawdę lepiej zlecić to fachowcowi.

Gdy instalacja jest już dopasowana do warunków, zostaje ostatni kontrolny przegląd.

Co jeszcze sprawdzam, zanim uznam montaż za gotowy

Po złożeniu trzech gniazd nie kończę pracy na samym „kliknięciu” ramki. Zawsze robię krótki test mechaniczny i elektryczny, bo to on odróżnia estetyczny montaż od punktu, który zacznie sprawiać kłopoty po pierwszym większym obciążeniu.

• Sprawdzam każde gniazdo osobno pod napięciem, najlepiej z prostym testerem albo znanym odbiornikiem.
• Patrzę, czy ramka przylega równo i czy żaden mechanizm nie odstaje.
• Kontroluję, czy przewody nie są przyciśnięte i czy da się jeszcze bez oporu wyjąć mechanizm w razie serwisu.
• Oglądam zaciski po kilku minutach pracy pod obciążeniem, zwłaszcza jeśli w pobliżu będą urządzenia o większej mocy.
• Jeśli obwód ma numer w rozdzielnicy, zapisuję go lub oznaczam, żeby następny serwis nie był zgadywanką.

Właśnie tak podchodzę do takiego montażu: najpierw poprawny układ równoległy, potem dobór osprzętu, przewodów i obciążenia, a na końcu test. Jeśli te trzy gniazda mają działać długo i bez niespodzianek, nie wystarczy je tylko przykręcić. Trzeba jeszcze zostawić sobie miejsce na serwis, nie przeciążać obwodu i nie ściskać przewodów na siłę.
