Oświetlenie schodów, długiego korytarza albo wejścia do domu powinno działać bez biegania do jednego punktu sterowania. Wyłącznik schodowy rozwiązuje właśnie ten problem: pozwala włączać i wyłączać jedno światło z dwóch miejsc, a przy odpowiednim układzie także z większej liczby punktów. W tym tekście pokazuję, jak działa taki układ, jak go zaplanować przed montażem, na co uważać przy doborze osprzętu i gdzie najczęściej pojawiają się błędy.
Najważniejsze rzeczy do zapamiętania przed montażem
- Układ schodowy obsługuje jedno źródło światła z dwóch miejsc; przy trzecim punkcie dołącza się łącznik krzyżowy.
- Między łącznikami prowadzi się przewody korespondencyjne, a neutralny i ochronny trafiają bezpośrednio do lampy.
- Do nowoczesnych źródeł światła szukam osprzętu z jasną specyfikacją obciążenia, zwykle 10AX/250V.
- Przy remoncie stara instalacja często wymaga dodatkowych żył lub głębszych puszek, więc warto to sprawdzić przed zakupem.
- Najtańszy element bywa tylko pozornie oszczędny, jeśli potem trzeba kuć ściany albo wymieniać osprzęt pod LED.
Jak działa układ sterowania z dwóch miejsc
W praktyce to bardzo prosty pomysł: jedno światło ma być dostępne w dwóch punktach, na przykład na dole i na górze schodów albo na początku i końcu korytarza. Ja traktuję to jako rozwiązanie wygodowe, ale też porządkujące ruch w domu, bo nie trzeba wracać do tego samego klawisza po każdym przejściu.

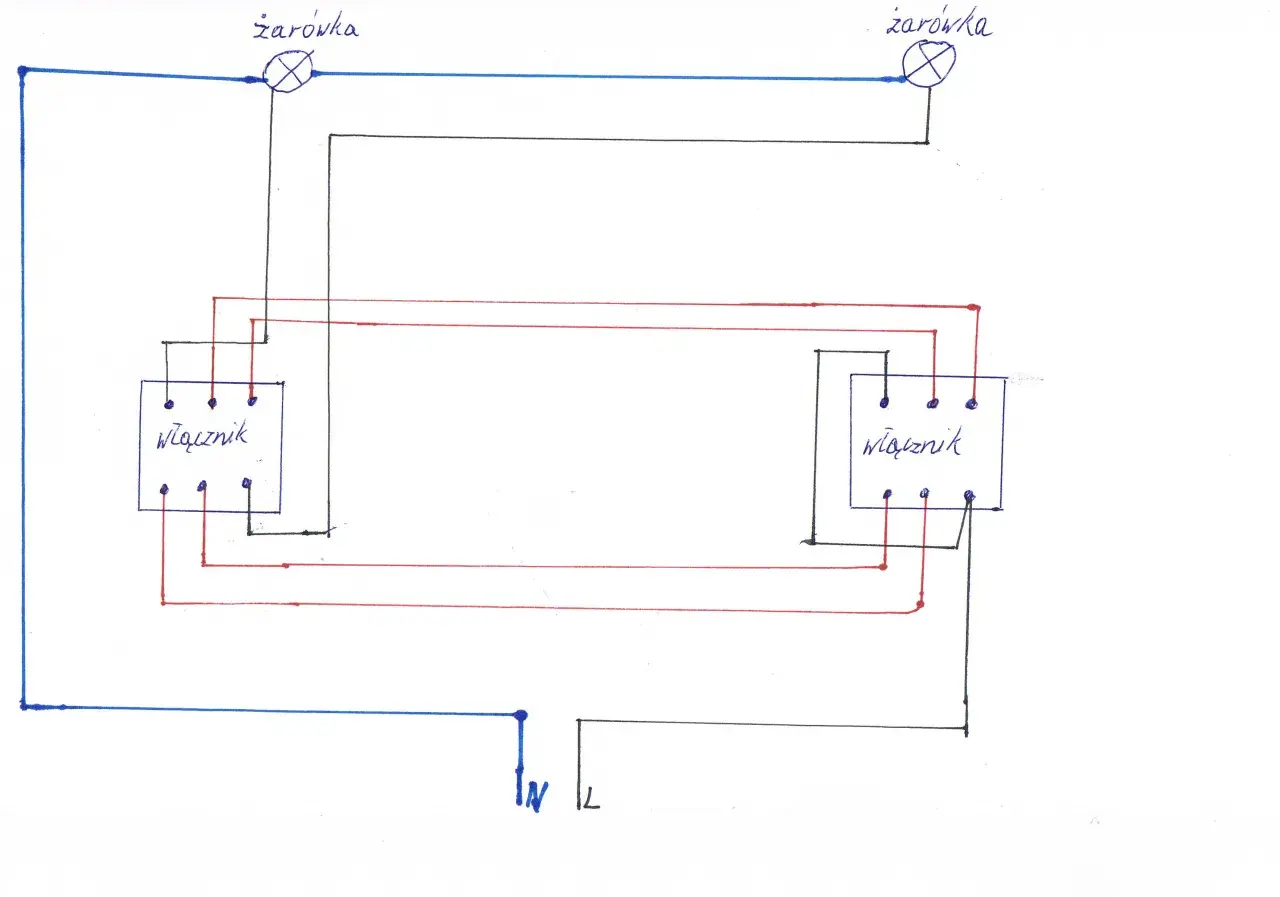

Technicznie chodzi o łącznik, nie o klasyczny wyłącznik, bo element nie tylko przerywa obwód, ale przełącza tor prądu między dwoma drogami. Każdy taki mechanizm ma trzy zaciski: jeden wspólny i dwa przełączane. Faza trafia na zacisk wspólny pierwszego łącznika, między łącznikami pracują przewody korespondencyjne, a z drugiego elementu wychodzi przewód do lampy. Neutralny i ochronny prowadzi się do oprawy, nie przez klawisze, i to właśnie ten układ sprawia, że przełączenie w dowolnym miejscu zmienia stan całego obwodu.
To działa niezależnie od tego, czy mówimy o klatce schodowej, sypialni z wyjściem do korytarza czy garażu z dwoma wejściami. Gdy potrzebny jest trzeci punkt sterowania, sam układ trzeba już rozbudować o łącznik krzyżowy, więc od razu widać, że plan instalacji ma znaczenie jeszcze przed wyborem osprzętu.
Czym różni się od zwykłego łącznika i od krzyżowego
Najwięcej nieporozumień biorę zwykle na siebie właśnie na tym etapie, bo nazwy są podobne, a funkcja już nie. Dlatego przed montażem zawsze rozdzielam trzy scenariusze: zwykłe sterowanie z jednego miejsca, sterowanie z dwóch miejsc oraz układ rozszerzony o kolejne punkty.
| Rozwiązanie | Ile punktów sterowania | Gdzie ma sens | Na co uważać | Orientacyjny koszt osprzętu |
|---|---|---|---|---|
| Zwykły łącznik | 1 | Pokój, garderoba, proste obwody | Nie rozwiązuje problemu dojścia do drugiego punktu | 10-40 zł za mechanizm |
| Para łączników schodowych | 2 | Schody, korytarz, wejście do domu | Wymaga poprawnego okablowania i dwóch przewodów korespondencyjnych | 40-140 zł za komplet |
| Układ z łącznikiem krzyżowym | 3 i więcej | Długie ciągi komunikacyjne, większe klatki schodowe | Więcej przewodów i więcej miejsca w puszkach | 60-220 zł i więcej |
| Przekaźnik bistabilny lub moduł smart | Dowolnie | Modernizacja, rozbudowa, automatyka | Więcej elektroniki, czasem większy koszt i konfiguracja | 120-500 zł, zależnie od systemu |
Jeśli mam doradzić bez przepalania budżetu, zaczynam od liczby punktów sterowania i od tego, czy instalacja ma być mechaniczna, czy bardziej elastyczna. W prostych domach najlepszy stosunek ceny do wygody nadal daje klasyczny układ z dwoma punktami, ale przy rozbudowie domu albo większym remoncie czasem rozsądniej od razu iść w automatykę. Z tego miejsca przechodzę już do tego, co trzeba sprawdzić w ścianie, zanim cokolwiek kupisz.
Jak zaplanować przewody przed montażem
Najczęstszy błąd zaczyna się jeszcze przed zakupem osprzętu. Ktoś zakłada, że wystarczy wymienić dwa klawisze, a potem okazuje się, że w puszce nie ma odpowiednich żył albo brakuje miejsca na poprawne połączenie. W nowych inwestycjach zawsze zostawiam więcej zapasu, niż wynika z minimum, bo to taniej niż późniejsze poprawki.
Przy planowaniu sprawdzam przede wszystkim cztery rzeczy: skąd przychodzi zasilanie, gdzie ma trafić lampa, czy między puszkami da się poprowadzić przewody korespondencyjne oraz czy w puszkach jest dość głębokości na zaciski i zapas kabli. Jeśli obwód ma pracować z LED-ami, od razu patrzę też na obciążenie osprzętu i na to, czy producent przewidział stabilną współpracę z nowoczesnymi źródłami światła.
- W nowych ścianach warto przewidzieć miejsce na większą puszkę, bo ciasna puszka potrafi utrudnić każdy kolejny serwis.
- W starszej instalacji trzeba sprawdzić, czy neutralny i ochronny są dostępne tam, gdzie są potrzebne.
- Jeśli ma dojść trzeci punkt sterowania, dobrze jest od razu zostawić rezerwę pod łącznik krzyżowy.
- W strefach bardziej narażonych na wilgoć lepiej od razu myśleć o osprzęcie o wyższym IP, zamiast ratować się po fakcie.
To właśnie na etapie planu najłatwiej uniknąć kucia, przedłużania przewodów i prowizorek. Kiedy okablowanie jest przemyślane, sam montaż przestaje być zgadywaniem, więc można przejść do doboru osprzętu pod konkretny obwód.
Jak dobrać osprzęt do konkretnego obwodu
Tu nie wybieram po samym wyglądzie ramki. Najpierw patrzę na parametry, potem na warunki montażu, a dopiero na końcu na kolor. Przy oświetleniu LED ważne są nie tylko oznaczenia typu 10AX/250V, ale też jakość zacisków, głębokość osadzenia i to, czy element pasuje do montażu podtynkowego albo natynkowego.
10AX oznacza, że osprzęt jest przygotowany do pracy z obciążeniami o dużym prądzie załączania, co ma znaczenie przy nowoczesnych lampach i zasilaczach LED. W praktyce szukam mechanizmu, który nie budzi wątpliwości przy parametrach, a nie tylko wygląda dobrze na półce sklepowej.
- Pojedynczy mechanizm wybieram do prostych pomieszczeń, gdzie światło ma być sterowane z jednego miejsca.
- Para łączników schodowych sprawdza się tam, gdzie wygoda z dwóch punktów naprawdę ma sens, czyli na schodach i w przejściach.
- Wersja podwójna bywa przydatna, gdy w jednej ramce chcę obsłużyć dwa obwody, na przykład dwa niezależne źródła światła.
- IP20 wystarcza do suchych wnętrz, ale przy wejściu, w garażu czy w piwnicy częściej wybieram osprzęt o wyższym stopniu ochrony.
- Podświetlenie warto traktować ostrożnie, bo z niektórymi lampami LED potrafi powodować delikatne żarzenie po wyłączeniu.
Jeśli mam uprościć wybór, to do zwykłego domu najczęściej wystarcza solidny mechanizm mechaniczny, a do bardziej wymagających układów lub remontów wybieram rozwiązanie, które daje większą elastyczność w przyszłości. Sama specyfikacja jednak nie wystarczy, jeśli po drodze popełni się kilka typowych błędów.
Najczęstsze błędy, które potem kosztują najwięcej
W instalacjach oświetleniowych drobny błąd potrafi zamienić prosty montaż w serię poprawek. Z praktyki widzę, że najwięcej problemów wynika nie z samej idei układu, tylko z pośpiechu, złego doboru osprzętu albo zbyt małej uwagi poświęconej starym przewodom.
- Mylenie zacisku wspólnego z przełączanym powoduje, że układ działa losowo albo wcale.
- Zbyt ciasna puszka utrudnia ułożenie przewodów i potrafi później męczyć mechanizm klawisza.
- Brak testu z LED-ami kończy się żarzeniem albo migotaniem, którego nie było widać na zwykłej żarówce.
- Modernizacja bez sprawdzenia żył kończy się rozkuwaniem ściany, bo w starej instalacji brakuje przewodu tam, gdzie powinien być.
- Ignorowanie warunków wilgotnych oznacza, że osprzęt może pracować poprawnie tylko przez chwilę, a potem zaczynają się awarie.
Najbardziej kosztowny jest zwykle nie sam element, tylko robocizna i poprawki. Jeżeli instalacja ma już swoje lata, to czasem rozsądniej od razu przemyśleć inne rozwiązanie niż klasyczny układ mechaniczny, zwłaszcza gdy brakuje miejsca na dodatkowe przewody.
Kiedy lepiej wybrać automatykę niż klasyczny układ
Klasyczny układ wygrywa prostotą, niskim kosztem i brakiem elektroniki, ale nie zawsze jest najrozsądniejszy. Jeśli ciąg komunikacyjny jest długi, ściany są już wykończone albo chcesz wygodnie rozbudować sterowanie w przyszłości, wtedy często rozważam moduł bistabilny, automat schodowy albo sterowanie smart.
W praktyce wygląda to tak: czujnik ruchu ma sens tam, gdzie światło ma po prostu zapalać się samo, na przykład w przejściu do garażu lub w piwnicy. Przekaźnik bistabilny sprawdza się wtedy, gdy chcesz sterować oświetleniem wieloma przyciskami i nie chcesz rozbudowywać klasycznej logiki przewodowej. Z kolei system smart daje największą elastyczność, ale płacisz za nią większą złożonością i zależnością od elektroniki.
Jeżeli klient pyta mnie o kompromis, odpowiadam dość prosto: mechanika jest najpewniejsza, automatyka jest najbardziej elastyczna, a wybór zależy od tego, czy ważniejsza jest prostota, czy przyszła rozbudowa. Po takim wyborze zostaje już tylko dopilnować detali przed zamknięciem puszek.
Co jeszcze sprawdzić, zanim zamkniesz puszki
Na końcu zawsze robię krótką kontrolę, bo to oszczędza czas przy pierwszym uruchomieniu i przy ewentualnym serwisie. Najważniejsze jest sprawdzenie działania z obu punktów, ocena pracy lampy po wyłączeniu oraz upewnienie się, że przewody nie są naprężone i nie blokują mechanizmu.
- Testuję wszystkie pozycje klawiszy, zanim założę ramki i domknę puszki.
- Sprawdzam, czy lampa nie mruga i nie żarzy się po wyłączeniu.
- Opisuję obwód w rozdzielnicy, żeby później nie zgadywać, który klawisz co steruje.
- Zostawiam zdjęcie połączeń przed zamknięciem puszki, bo to najlepsza dokumentacja na przyszłość.
- Jeśli układ ma być rozbudowany, od razu zostawiam zapas żył i miejsca na dodatkowy osprzęt.
Dobrze zaplanowany układ schodowy nie jest skomplikowany, ale wymaga porządnego przygotowania. Jeśli od początku uwzględnisz liczbę punktów sterowania, typ lampy i warunki montażu, osprzęt będzie działał bezproblemowo przez lata, a sama instalacja nie zaskoczy Cię przy pierwszym remoncie.
