Niewłaściwy dobór przewodu zasilającego do płyty indukcyjnej to nie tylko kwestia techniczna, ale przede wszystkim bezpieczeństwa. Może prowadzić do poważnych konsekwencji, od uszkodzenia cennego sprzętu, przez ryzyko pożaru, aż po utratę gwarancji producenta. Wiem to z własnego doświadczenia niejednokrotnie spotkałem się z sytuacjami, gdzie drobne zaniedbania na etapie instalacji skutkowały sporymi problemami. Ten artykuł dostarczy Ci precyzyjnych, technicznych wskazówek, które pomogą Ci wybrać bezpieczny i zgodny z wymogami kabel, rozwiewając wszelkie wątpliwości przed podjęciem decyzji zakupowej i instalacyjnej.
Kluczowe informacje o doborze przewodu do płyty indukcyjnej
- Wybór przewodu zależy od mocy płyty oraz rodzaju instalacji elektrycznej (230V lub 400V)
- Dla 230V zalecane są przewody 3x4 mm² lub 3x6 mm², dla 400V 5x2,5 mm² lub 5x4 mm²
- Podłączenia musi dokonać elektryk z uprawnieniami SEP G1, co jest warunkiem zachowania gwarancji
- Płyta indukcyjna wymaga osobnego obwodu elektrycznego z dedykowanym zabezpieczeniem
- Należy unikać zbyt małego przekroju, kabli aluminiowych i podłączania do zwykłego gniazdka
Dlaczego dobór przewodu do płyty indukcyjnej to decyzja kluczowa dla Twojego bezpieczeństwa
Płyta indukcyjna to urządzenie o dużej mocy, które podczas pracy pobiera znaczną ilość energii elektrycznej. To właśnie ta moc generuje specyficzne wymagania dotyczące instalacji elektrycznej, a w szczególności przewodu zasilającego. Nieprawidłowy dobór kabla może prowadzić do jego nadmiernego nagrzewania się, co stwarza realne zagrożenie. Z mojej perspektywy, traktowanie tego elementu jako „zwykłego kabla” jest błędem, który może mieć bardzo kosztowne konsekwencje.
Czym grozi podłączenie płyty złym kablem? Ryzyko pożaru i uszkodzenia sprzętu
Użycie nieodpowiedniego przewodu, na przykład o zbyt małym przekroju, jest jak proszenie się o kłopoty. Prąd płynący przez kabel generuje ciepło. Jeśli przekrój jest za mały w stosunku do pobieranego prądu, kabel zaczyna się przegrzewać. To może prowadzić do stopienia izolacji, co z kolei zwiększa ryzyko zwarcia. Zwarte obwody elektryczne to prosta droga do uszkodzenia nie tylko samej płyty indukcyjnej, ale także innych urządzeń podłączonych do tej samej instalacji, a w skrajnych przypadkach do pożaru. Pamiętajmy, że instalacja elektryczna to system naczyń połączonych, a każdy jej element musi być dopasowany do obciążenia.Utrata gwarancji kosztowny błąd, którego możesz uniknąć
Wielu producentów płyt indukcyjnych jasno określa w instrukcjach obsługi, że podłączenie urządzenia musi być wykonane przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Samodzielne podłączenie, nawet jeśli wydaje się proste, lub zlecenie tego zadania osobie bez wymaganych kwalifikacji, niemal zawsze skutkuje natychmiastową utratą gwarancji. To naprawdę kosztowny błąd, ponieważ w przypadku awarii, która mogłaby być objęta gwarancją, będziesz musiał pokryć wszystkie koszty naprawy lub zakupu nowego urządzenia z własnej kieszeni. Zawsze warto sprawdzić zapisy gwarancyjne przed podjęciem jakichkolwiek działań.
Zasilanie jedno- czy trójfazowe (230V vs 400V)? Sprawdź, co masz w kuchni
Zanim przejdziemy do konkretnych typów kabli i ich przekrojów, musimy zrozumieć, jakie zasilanie elektryczne jest dostępne w naszej kuchni. To fundamentalna kwestia, która determinuje dalsze wybory. Różnica między zasilaniem jednofazowym a trójfazowym jest znacząca i wpływa na możliwości podłączenia urządzeń o dużej mocy, takich jak płyta indukcyjna.
Jak rozpoznać rodzaj instalacji elektrycznej w swoim domu lub mieszkaniu?
Rozpoznanie rodzaju instalacji elektrycznej nie zawsze jest oczywiste, ale istnieje kilka sposobów, aby to ustalić. Najprostszym jest sprawdzenie tablicy rozdzielczej. Jeśli widzisz tam grubsze przewody i większą liczbę bezpieczników (często oznaczonych jako „trzyfazowe” lub z symbolem trzech linii), prawdopodobnie masz instalację trójfazową. Inną opcją jest skontaktowanie się z wykwalifikowanym elektrykiem, który podczas wizyty diagnostycznej oceni stan instalacji. W niektórych przypadkach pomocna może być również dokumentacja techniczna budynku.Płyta na 230V: kiedy to jedyne rozwiązanie i jakie ma ograniczenia?
Instalacja jednofazowa, czyli standardowe 230V, jest powszechna w wielu starszych budynkach mieszkalnych i niektórych nowszych mieszkaniach. W takich przypadkach, jeśli chcesz zainstalować płytę indukcyjną, często będziesz ograniczony do modeli o niższej mocy. Podłączenie płyty o bardzo wysokiej mocy do instalacji 230V może prowadzić do przeciążenia obwodu, zwłaszcza gdy jednocześnie korzystasz z innych energochłonnych urządzeń, takich jak czajnik elektryczny czy piekarnik. W skrajnych przypadkach może to skutkować wybijaniem bezpieczników lub nawet uszkodzeniem instalacji.Instalacja na "siłę" (400V): dlaczego jest zalecana i jakie daje korzyści?
Instalacja trójfazowa, potocznie nazywana „siłą”, jest zdecydowanie bardziej rekomendowana dla płyt indukcyjnych, szczególnie tych o większej mocy. Dzieje się tak, ponieważ moc jest rozłożona na trzy fazy, co znacznie zmniejsza obciążenie poszczególnych przewodów. Dzięki temu można bezpiecznie podłączyć płyty o wyższych parametrach, zapewniając stabilne zasilanie i mniejsze ryzyko przeciążenia. To po prostu bardziej wydajne i bezpieczniejsze rozwiązanie dla urządzeń o dużym zapotrzebowaniu na energię.
Jaki przekrój i typ przewodu wybrać? Konkretne liczby i oznaczenia
Teraz przejdźmy do sedna, czyli wyboru odpowiedniego przewodu. To kluczowy etap, który wymaga precyzji. Pamiętaj, że podane poniżej wytyczne są ogólne, a zawsze warto sprawdzić specyfikację techniczną swojej płyty indukcyjnej.
Przekrój w mm² co oznacza ta wartość i dlaczego jest tak ważna?
Przekrój przewodu, podawany w milimetrach kwadratowych (mm²), określa powierzchnię, przez którą przepływa prąd elektryczny. Im większa moc płyty, tym więcej prądu jest potrzebne do jej zasilania. Aby ten prąd mógł bezpiecznie przepłynąć bez nadmiernego nagrzewania, potrzebny jest kabel o odpowiednio dużym przekroju. Zbyt mały przekrój to jak próba przepuszczenia dużej rzeki przez wąski strumyk efekt jest łatwy do przewidzenia: zator i potencjalne problemy.
Przewód do instalacji 230V: Kiedy wystarczy 3x4mm², a kiedy potrzebujesz 3x6mm²?
Dla instalacji jednofazowej (230V) zazwyczaj zaleca się stosowanie przewodu 3-żyłowego. Minimalny rekomendowany przekrój to 3x4 mm². Jednakże, jeśli Twoja płyta indukcyjna ma moc przekraczającą 3,6 kW, niektórzy producenci zalecają już użycie przewodu o przekroju 3x6 mm². Zawsze upewnij się, co mówi instrukcja obsługi Twojego konkretnego modelu płyty. Dodatkowo, pamiętaj, że płyta indukcyjna powinna być podłączona do osobnego obwodu elektrycznego z dedykowanym zabezpieczeniem nadprądowym, na przykład bezpiecznikiem typu B20.
Przewód do instalacji 400V: Standard to 5x2, 5mm², ale czy zawsze? Kiedy wybrać 5x4mm²?
W przypadku instalacji trójfazowej (400V) standardem jest użycie przewodu 5-żyłowego. Dla płyt indukcyjnych o mocy do 7,4 kW zazwyczaj wystarczający jest przewód o przekroju 5x2,5 mm². Jeśli jednak Twoja płyta ma moc większą niż 7,4 kW, zdecydowanie zaleca się zastosowanie przewodu o większym przekroju, czyli 5x4 mm². Podobnie jak w przypadku instalacji 230V, płyta indukcyjna musi być podłączona do osobnego obwodu z własnym zabezpieczeniem, na przykład bezpiecznikiem typu B16.
Przewody YDYp, YDY, OWY rozszyfrowujemy oznaczenia i podpowiadamy, który wybrać
Oznaczenia typów przewodów mogą wydawać się skomplikowane, ale w rzeczywistości są dość logiczne:
- YDYp: Jest to przewód płaski, przeznaczony głównie do instalacji podtynkowych, np. w bruzdach w ścianach.
- YDY: To przewód okrągły, również stosowany w instalacjach podtynkowych.
- OWY: Jest to przewód elastyczny, który często wykorzystuje się do bezpośredniego podłączenia urządzenia do puszki instalacyjnej. Jego elastyczność ułatwia montaż, szczególnie w ciasnych zabudowach meblowych.
Wybór między YDYp a YDY często zależy od preferencji instalatora i warunków montażowych. Przewód OWY jest dobrym wyborem, gdy potrzebujemy większej elastyczności połączenia.
Kto może podłączyć płytę indukcyjną? Nie ryzykuj postaw na fachowca
Podłączenie płyty indukcyjnej to zadanie, które bezwzględnie powinno być powierzone specjaliście. Samodzielne próby mogą skończyć się nie tylko utratą gwarancji, ale przede wszystkim stworzyć realne zagrożenie dla Twojego bezpieczeństwa i Twojego domu.
Dlaczego pieczątka elektryka w karcie gwarancyjnej jest niezbędna?
Jak już wspomniałem, karta gwarancyjna jest kluczowym dokumentem. Podbicie jej przez wykwalifikowanego elektryka lub wystawienie przez niego osobnego zaświadczenia o prawidłowym montażu jest dowodem na to, że instalacja została wykonana zgodnie z zasadami sztuki i przepisami. W razie jakichkolwiek problemów z urządzeniem, które mogą być objęte gwarancją, ten dokument będzie niezbędny do zgłoszenia reklamacji. Bez niego, producent może odmówić uznania roszczeń.
Uprawnienia SEP G1 co to jest i dlaczego Twój instalator musi je posiadać?
Uprawnienia SEP (Stowarzyszenia Elektryków Polskich) w zakresie grupy G1, kategorii E, do 1 kV, to formalne potwierdzenie kwalifikacji elektryka. Oznacza to, że osoba je posiadająca posiada odpowiednią wiedzę teoretyczną i praktyczną do bezpiecznego wykonywania prac związanych z instalacjami elektrycznymi niskiego napięcia. Zlecenie prac elektrykowi bez tych uprawnień jest ryzykowne i może być podstawą do odmowy uznania gwarancji.

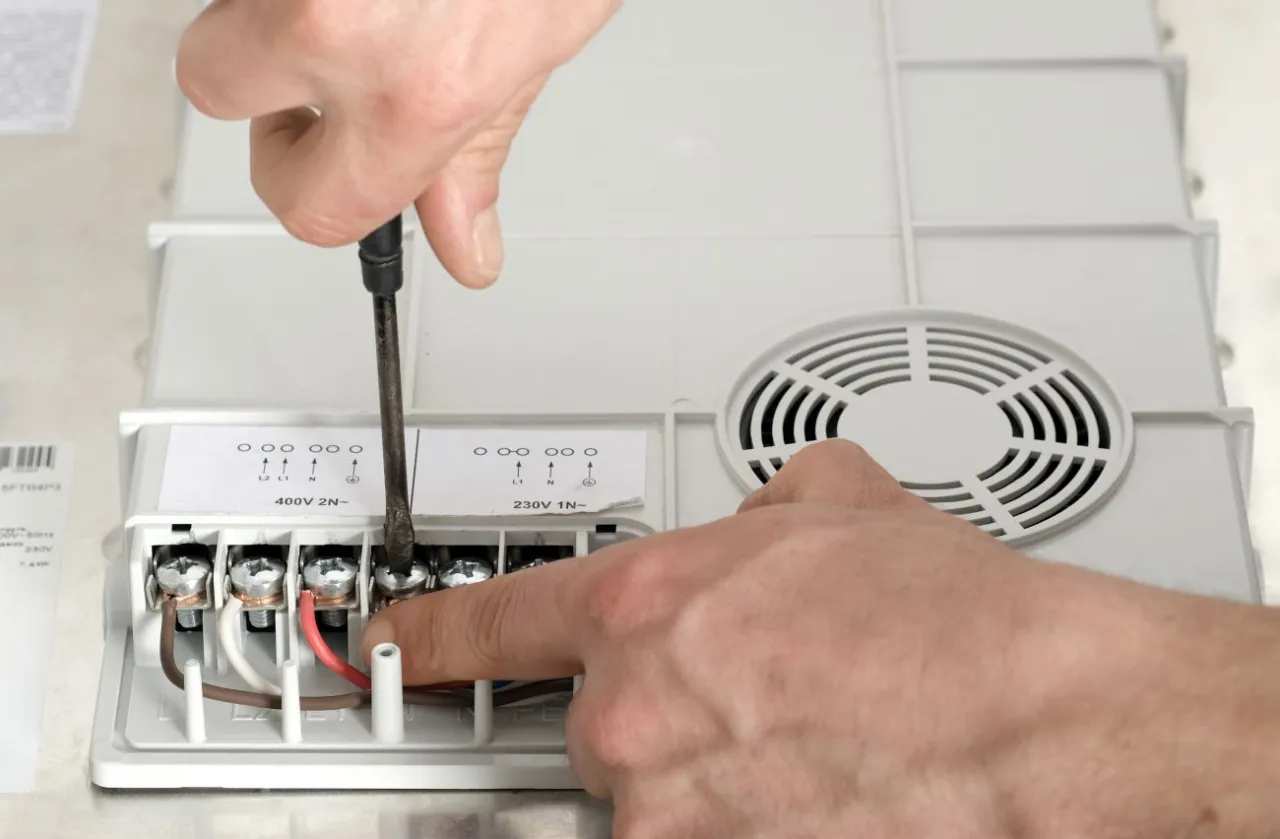

Jak wygląda prawidłowe podłączenie? Zrozum proces, by lepiej nadzorować pracę fachowca
Prawidłowe podłączenie płyty indukcyjnej przez elektryka powinno obejmować kilka kluczowych etapów. Najpierw fachowiec powinien sprawdzić stan istniejącej instalacji elektrycznej w kuchni, upewniając się, że jest ona w stanie sprostać wymaganiom płyty. Następnie podłącza płytę do dedykowanego, osobnego obwodu elektrycznego z odpowiednim zabezpieczeniem. Ważne jest również prawidłowe zarobienie końcówek przewodów i solidne połączenie ich ze sobą oraz z zaciskami płyty. Na koniec powinny zostać przeprowadzone testy bezpieczeństwa, potwierdzające prawidłowe działanie instalacji. Obserwacja tych etapów pozwoli Ci mieć pewność, że wszystko jest wykonane jak należy.
Najczęstsze błędy przy wyborze i montażu kabla tego musisz unikać!
Niestety, wciąż zdarzają się sytuacje, gdy przy podłączaniu płyt indukcyjnych popełniane są fundamentalne błędy. Ich świadomość pozwoli Ci ich uniknąć.
Błąd nr 1: Zbyt mały przekrój przewodu cichy zabójca Twojej instalacji
To chyba najczęściej spotykany i jednocześnie jeden z najgroźniejszych błędów. Jak już wspominałem, za mały przekrój przewodu prowadzi do jego przegrzewania. Problem polega na tym, że objawy mogą nie być od razu widoczne. Kabel może przez długi czas działać „na granicy”, a dopiero po jakimś czasie dojść do uszkodzenia izolacji, zwarcia lub, co gorsza, zapłonu. To prawdziwy „cichy zabójca”, który działa podstępnie.
Błąd nr 2: Wybór kabla aluminiowego zamiast miedzianego pozorna oszczędność
Kable aluminiowe są tańsze od miedzianych, ale ich zastosowanie do podłączania urządzeń o dużej mocy, takich jak płyty indukcyjne, jest absolutnie niewskazane. Aluminium ma gorszą przewodność elektryczną niż miedź i jest bardziej podatne na utlenianie oraz korozję w miejscach połączeń. Prowadzi to do zwiększenia rezystancji, a co za tym idzie do przegrzewania się połączeń. To pozorna oszczędność, która może skończyć się bardzo niebezpiecznie.
Błąd nr 3: Podłączenie płyty do zwykłego gniazdka dlaczego to niebezpieczne?
Podłączenie płyty indukcyjnej do standardowego gniazdka elektrycznego jest niedopuszczalne. Zwykłe gniazdka i obwody domowe są projektowane z myślą o mniejszych obciążeniach, takich jak lampy czy telewizory. Płyta indukcyjna pobiera moc wielokrotnie większą, co może doprowadzić do przeciążenia instalacji, uszkodzenia gniazdka, wybijania bezpieczników, a nawet do pożaru. Płyta indukcyjna wymaga dedykowanego, silnego obwodu.
Finalna checklista: 4 kroki do bezpiecznego podłączenia płyty indukcyjnej
Podsumujmy kluczowe kroki, które musisz podjąć, aby Twoja płyta indukcyjna została podłączona bezpiecznie i zgodnie z prawem.
Krok 1: Zweryfikuj moc płyty i typ instalacji w kuchni
Pierwszym krokiem jest sprawdzenie tabliczki znamionowej płyty indukcyjnej, aby poznać jej maksymalną moc. Następnie upewnij się, czy w Twojej kuchni dostępna jest instalacja jednofazowa (230V) czy trójfazowa (400V). Te informacje są kluczowe dla dalszych decyzji.
Krok 2: Dobierz przewód o odpowiednim przekroju i liczbie żył
Na podstawie mocy płyty i rodzaju instalacji, wybierz przewód o odpowiednim przekroju i liczbie żył. Pamiętaj o zaleceniach: dla 230V zazwyczaj 3x4mm² lub 3x6mm², a dla 400V 5x2,5mm² lub 5x4mm². Zawsze kieruj się specyfikacją producenta płyty.
Krok 3: Zleć montaż certyfikowanemu elektrykowi z uprawnieniami SEP
Absolutnie kluczowe jest zatrudnienie elektryka posiadającego aktualne uprawnienia SEP G1 do 1 kV. Tylko taki specjalista może zagwarantować bezpieczne i zgodne z przepisami podłączenie Twojej płyty indukcyjnej.
Przeczytaj również: Jaki kabel do licznika 3-fazowego? Wybierz mądrze!
Krok 4: Dopilnuj podbicia karty gwarancyjnej jako dowodu prawidłowej instalacji
Na koniec, upewnij się, że elektryk podbił Twoją kartę gwarancyjną lub wystawił osobne zaświadczenie o prawidłowości montażu. To Twój dowód i warunek zachowania gwarancji producenta.
