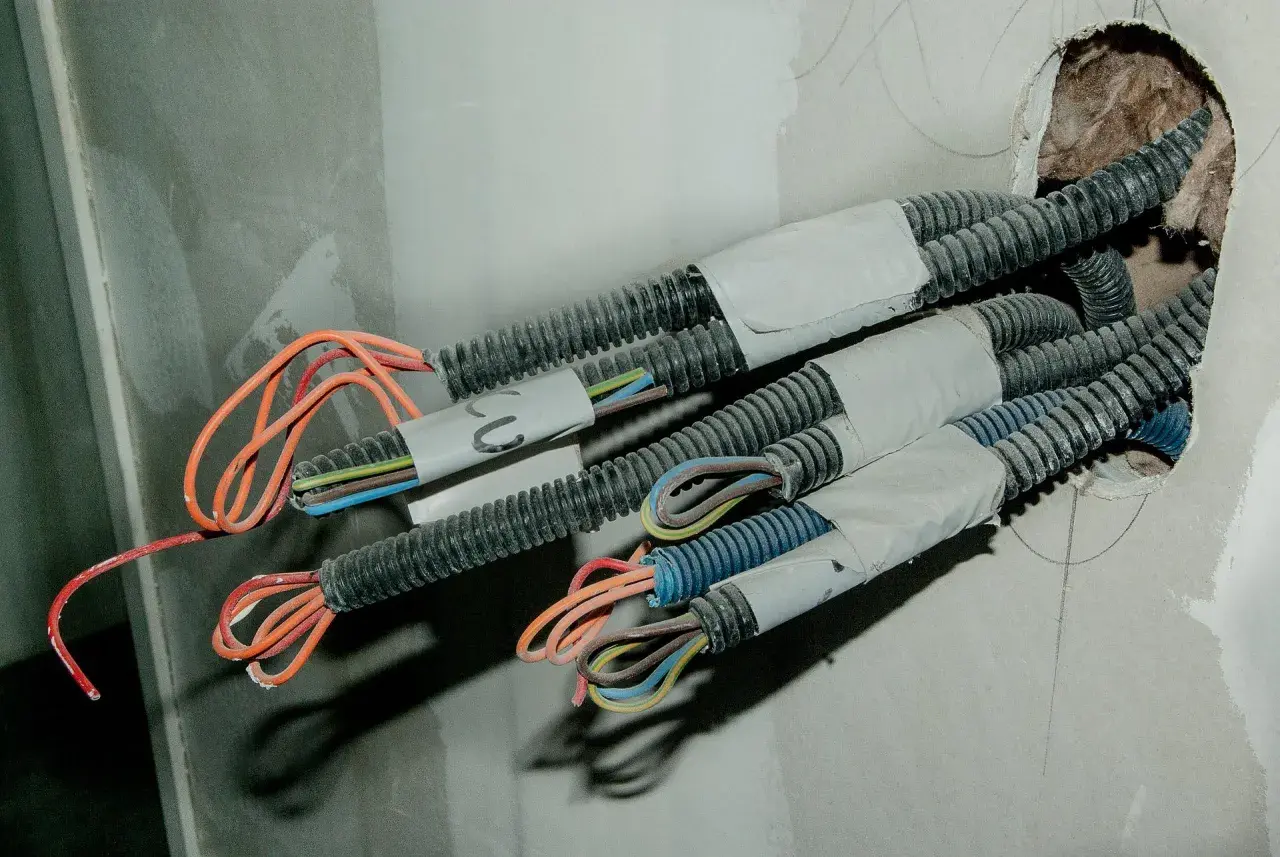

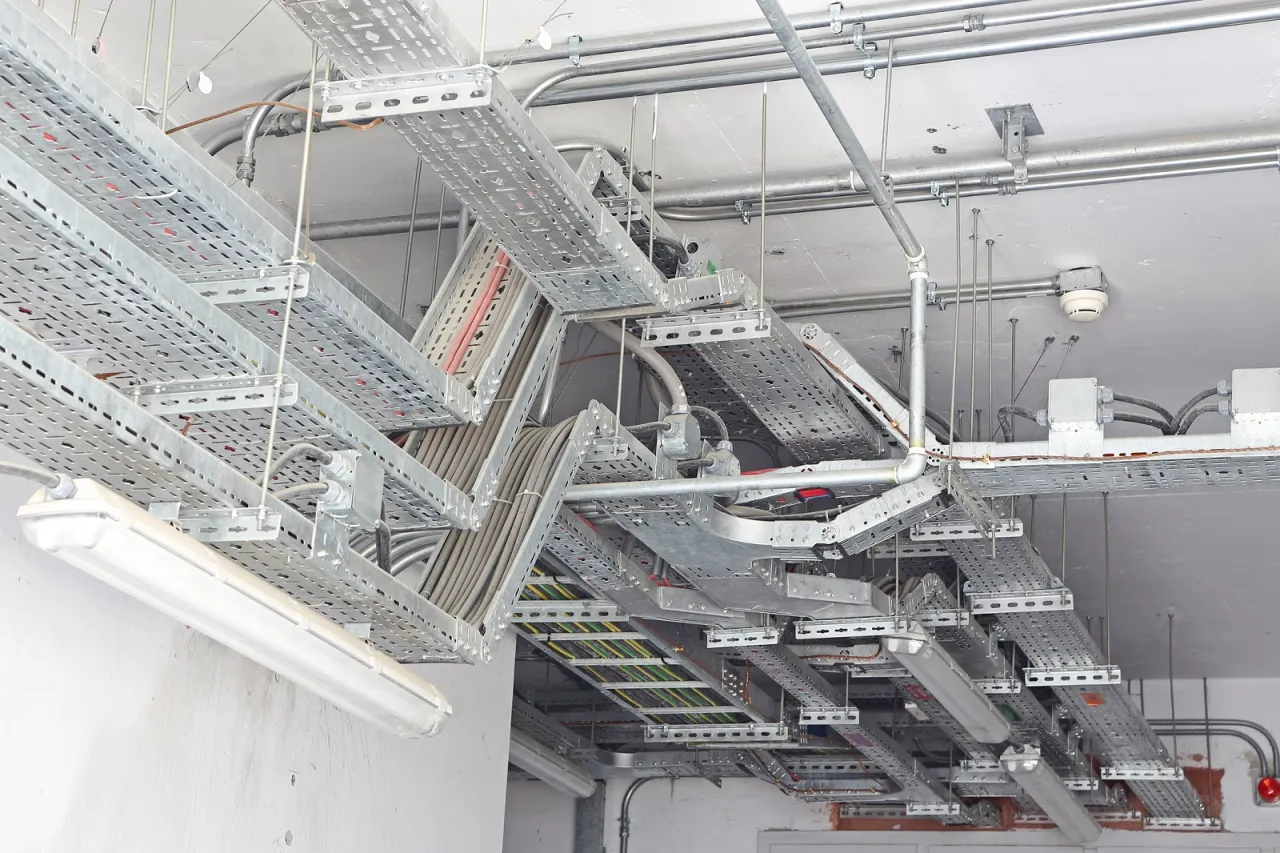

Układanie przewodów elektrycznych w korytkach kablowych to dzisiaj standard, który pozwala na tworzenie nowoczesnych, bezpiecznych i łatwych w modyfikacji instalacji. W obiektach komercyjnych i przemysłowych jest to wręcz norma, ale coraz częściej spotykamy się z tym rozwiązaniem również w budownictwie mieszkaniowym. Dlaczego? Ponieważ korytka kablowe oferują elastyczność, która jest nieoceniona w dynamicznie zmieniającym się świecie technologii i potrzeb. Prawidłowe wykonanie takich tras kablowych to nie tylko kwestia estetyki, ale przede wszystkim fundament bezpieczeństwa, niezawodności oraz możliwości przyszłej rozbudowy instalacji. Właśnie dlatego tak ważne jest przestrzeganie ścisłych zasad inżynierskich i norm, które mają na celu ochronę przewodów przed przegrzewaniem, uszkodzeniami mechanicznymi i zapewnienie stabilnego działania całej infrastruktury elektrycznej.
Dlaczego prawidłowy montaż w korytkach to fundament bezpiecznej i nowoczesnej instalacji?
Układanie przewodów w korytkach kablowych to powszechnie stosowana i nowoczesna metoda prowadzenia instalacji elektrycznych, teletechnicznych i światłowodowych. Jej kluczowe znaczenie dla bezpieczeństwa, niezawodności oraz możliwości modernizacji instalacji jest nie do przecenienia. Pozwala ona na uporządkowanie plątaniny kabli, ochronę przed czynnikami zewnętrznymi i ułatwia przyszłe prace serwisowe czy rozbudowę systemu.
Koniec z kuciem ścian: elastyczność i łatwość modernizacji jako główna zaleta
Jedną z największych zalet stosowania korytek kablowych jest eliminacja konieczności kucia ścian przy każdej zmianie w instalacji. To rozwiązanie znacząco ułatwia modernizację, rozbudowę czy konserwację systemu, co jest szczególnie ważne w obiektach komercyjnych, gdzie potrzeby mogą się szybko zmieniać. Nawet w nowoczesnym budownictwie mieszkaniowym, gdzie elastyczność instalacji jest coraz bardziej ceniona, korytka kablowe oferują wygodę i oszczędność czasu oraz pieniędzy w przyszłości. Jak podkreśla GTSYSTEM, układanie przewodów elektrycznych w korytkach kablowych to standardowa metoda prowadzenia instalacji, która właśnie ze względu na tę elastyczność zyskuje na popularności.
Bezpieczeństwo przede wszystkim: jak trasy kablowe chronią przewody przed przegrzaniem i uszkodzeniem
Prawidłowo zaprojektowane i zamontowane korytka kablowe stanowią skuteczną barierę ochronną dla przewodów. Chronią je przed uszkodzeniami mechanicznymi, takimi jak przetarcia czy zgniecenia, które mogłyby prowadzić do awarii lub zwarcia. Co równie istotne, odpowiednia konstrukcja korytek i przestrzeganie zasad ich wypełnienia zapewniają swobodny przepływ powietrza, co jest kluczowe dla efektywnego odprowadzania ciepła generowanego przez obciążone przewody. Zapobiega to przegrzewaniu się izolacji, które jest jedną z głównych przyczyn pożarów instalacji elektrycznych. Wszystkie te aspekty wpisują się w nadrzędny cel norm i zasad inżynierskich zapewnienie bezpieczeństwa użytkowników i niezawodności działania systemu.
Estetyka i porządek, którego nie widać – profesjonalny wygląd instalacji
Choć korytka kablowe często są ukryte za ścianami, pod podłogami czy w sufitach podwieszanych, ich prawidłowy montaż i uporządkowanie przewodów wewnątrz świadczą o profesjonalnym podejściu do instalacji. Schludnie ułożone kable ułatwiają identyfikację poszczególnych obwodów, co jest nieocenione podczas prac serwisowych, diagnostyki czy przyszłych modyfikacji. Estetyka instalacji, nawet tej niewidocznej na co dzień, jest odzwierciedleniem dbałości o szczegóły i standard wykonania.
Zasady i normy, których nie możesz zignorować – ABC instalatora
Przestrzeganie norm i zasad inżynierskich jest absolutnie kluczowe dla bezpieczeństwa i prawidłowego funkcjonowania każdej instalacji elektrycznej. Nie są to jedynie sugestie, ale zbiór wytycznych, które mają na celu zapobieganie potencjalnym zagrożeniom i zapewnienie długoterminowej niezawodności. Ignorowanie tych reguł może prowadzić do poważnych konsekwencji, od kosztownych awarii po realne zagrożenie życia i zdrowia.
Współczynnik wypełnienia 50%: dlaczego przeładowanie korytka jest niebezpieczne?
Jedna z fundamentalnych zasad mówi, że korytka kablowego nie należy wypełniać w więcej niż 50-60% jego objętości. Pozostawienie wolnej przestrzeni jest niezbędne dla prawidłowego odprowadzania ciepła generowanego przez obciążone przewody. Kable pod wpływem przepływającego prądu nagrzewają się, a brak odpowiedniej wentylacji prowadzi do ich przegrzewania. Może to skutkować uszkodzeniem izolacji, skróceniem żywotności instalacji, a w skrajnych przypadkach nawet do pożaru. Dlatego tak ważne jest, aby nie przeciążać korytka nadmierną liczbą przewodów.
Separacja to podstawa: jak bezpiecznie prowadzić kable 230V obok przewodów internetowych i TV?
Współistnienie różnych typów instalacji w jednym korytku wymaga szczególnej uwagi. Przewody energetyczne, przenoszące wysokie napięcia (np. 230V/400V), mogą generować zakłócenia elektromagnetyczne, które negatywnie wpływają na pracę kabli niskonapięciowych, takich jak skrętka komputerowa (LAN), kable antenowe czy alarmowe. Aby temu zapobiec, norma PN-EN 50174 określa minimalny odstęp, który powinien wynosić co najmniej 5 cm, o ile nie stosuje się specjalnych ekranowań. W sytuacjach, gdy zachowanie takiego dystansu jest niemożliwe, konieczne jest zastosowanie separatorów, czyli przegród, które fizycznie oddzielają poszczególne typy instalacji wewnątrz korytka.
Uziemienie metalowych koryt – jak uniknąć ryzyka porażenia prądem?
Metalowe korytka i drabinki kablowe, ze względu na swoją przewodność, są traktowane jako części przewodzące dostępne. Oznacza to, że w przypadku awarii, na przykład uszkodzenia izolacji przewodu znajdującego się wewnątrz, na ich powierzchni może pojawić się niebezpieczne napięcie. Aby zapobiec ryzyku porażenia prądem, wszystkie metalowe elementy trasy kablowej muszą być bezwzględnie połączone z systemem połączeń wyrównawczych i odpowiednio uziemione. Zapewnienie ciągłości elektrycznej na całej długości trasy jest kluczowe dla bezpieczeństwa.
Ciągłość elektryczna trasy kablowej – co mówi norma PN-EN 61537?
Norma PN-EN 61537:2007 precyzyjnie określa wymagania dotyczące ciągłości elektrycznej metalowych tras kablowych. Oznacza to, że wszystkie elementy składowe korytka segmenty, złączki, wsporniki muszą być ze sobą połączone w sposób zapewniający nieprzerwaną ścieżkę dla prądu upływu. W praktyce realizuje się to poprzez stosowanie odpowiednich złączek skręcanych, mostkowania przerw czy stosowania specjalnych przewodów wyrównawczych. Zapewnienie ciągłości elektrycznej jest kluczowe dla prawidłowego działania systemu ochrony przeciwporażeniowej.
Dobór materiałów – co musisz wiedzieć przed zakupem?
Właściwy dobór korytek i przewodów to jeden z fundamentów trwałej i bezpiecznej instalacji. Decyzje te powinny być podejmowane w oparciu o specyfikę projektu, warunki środowiskowe oraz wymagania techniczne, a nie tylko cenę czy estetykę. Odpowiedni materiał i typ konstrukcji zapewnią nie tylko długowieczność instalacji, ale także jej bezpieczeństwo i funkcjonalność przez lata.

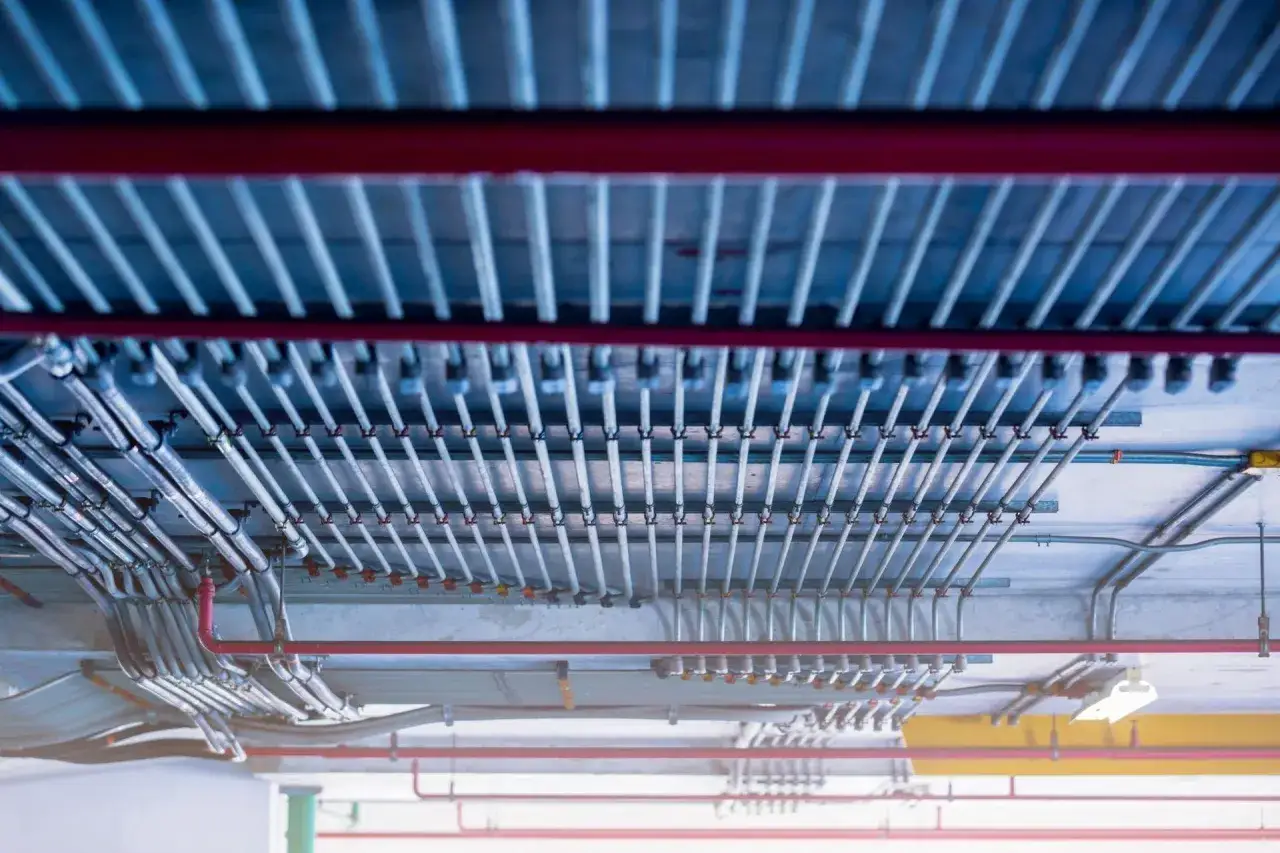

Korytko siatkowe, perforowane czy pełne? Które wybrać do swojego projektu?
Każdy typ korytka ma swoje specyficzne zastosowanie. Korytka siatkowe i perforowane, dzięki otworom, zapewniają doskonałą wentylację, co jest kluczowe dla odprowadzania ciepła, zwłaszcza przy dużych obciążeniach prądowych. Są lekkie i łatwe w montażu. Korytka pełne natomiast oferują lepszą ochronę przed kurzem, wilgocią, a także przed uszkodzeniami mechanicznymi. Są często stosowane w miejscach, gdzie wymagana jest podwyższona ochrona przewodów lub gdzie instalacja jest narażona na czynniki zewnętrzne. Jak podaje GTSYSTEM, korytka siatkowe i perforowane są szczególnie korzystne przy dużych obciążeniach prądowych ze względu na lepsze chłodzenie.
Stal ocynkowana czy PVC – porównanie właściwości, zalet i wad
Korytka wykonane ze stali ocynkowanej lub nierdzewnej charakteryzują się wysoką wytrzymałością mechaniczną i odpornością na korozję, co czyni je idealnym wyborem do trudnych warunków przemysłowych. Są jednak cięższe i mogą wymagać specjalistycznych narzędzi do cięcia i montażu. Korytka z tworzyw sztucznych (np. PVC) są lżejsze, łatwiejsze w obróbce i często tańsze. Są również odporne na wiele substancji chemicznych. Ich wytrzymałość mechaniczna może być jednak niższa niż w przypadku stali, a niektóre typy PVC mogą być mniej odporne na wysokie temperatury lub promieniowanie UV. Wybór zależy od specyfiki środowiska pracy instalacji, zgodnie z informacjami od GTSYSTEM.
Jakie przewody (YDY, YKY, skrętka) można układać w korytkach?
W korytkach kablowych można układać praktycznie każdy typ przewodów elektrycznych i teleinformatycznych. Najczęściej spotykane to przewody typu YDYp (z żyłami miedzianymi w izolacji i płaszczu z tworzywa sztucznego, przeznaczone do układania na stałe) oraz przewody linkowe, jak OWY, które są bardziej elastyczne. Oprócz tego, w korytkach prowadzi się kable teleinformatyczne (skrętki LAN), kable antenowe, kable alarmowe, a nawet światłowody. Kluczowe jest, aby każdy przewód posiadał odpowiednią klasę izolacji, był przeznaczony do danego zastosowania i spełniał wymagania norm. Informacje te są zgodne z wytycznymi GTSYSTEM.
Instalacja krok po kroku: od planowania trasy po finalne mocowanie
Prawidłowe wykonanie instalacji w korytkach kablowych wymaga systematycznego podejścia i staranności na każdym etapie. Od precyzyjnego zaplanowania przebiegu trasy, przez solidny montaż samych korytek, aż po staranne ułożenie i mocowanie przewodów każdy krok ma znaczenie dla ostatecznego efektu, bezpieczeństwa i niezawodności całej instalacji.
Krok 1: Planowanie przebiegu trasy i dobór szerokości korytka
Pierwszym i kluczowym etapem jest dokładne zaplanowanie przebiegu trasy kablowej. Należy uwzględnić nie tylko obecne potrzeby, ale także potencjalne przyszłe rozbudowy systemu. Ważne jest, aby trasa była możliwie prosta, unikała ostrych zakrętów i zapewniała łatwy dostęp do przewodów w razie potrzeby. Następnie dobieramy odpowiednią szerokość korytka, pamiętając o zasadzie 50-60% współczynnika wypełnienia. Należy oszacować liczbę i przekroje wszystkich przewodów, które będą prowadzone w danym odcinku, aby zapewnić wystarczającą przestrzeń.
Krok 2: Montaż wsporników i mocowanie korytek do ściany i sufitu (rozstaw podpór)
Solidne mocowanie korytek jest absolutnie kluczowe. Najpierw montujemy wsporniki, których rozstaw zależy od typu korytka, jego długości i przewidywanego obciążenia. Zbyt duży rozstaw podpór może spowodować ugięcie się korytka pod ciężarem kabli, co może prowadzić do uszkodzeń mechanicznych. Korytka mocujemy do ściany lub sufitu za pomocą odpowiednich kołków i wkrętów, upewniając się, że mocowanie jest stabilne i wytrzymałe. W przypadku tras pionowych, wymagane jest specjalne mocowanie uwzględniające obciążenie pionowe.
Krok 3: Sztuka układania przewodów – zasady organizacji i kolejność
Kolejność układania przewodów ma znaczenie. Zgodnie z zasadami, cięższe kable energetyczne powinny być układane na dnie korytka, a lżejsze, sygnałowe, na wierzchu. Zapobiega to uszkodzeniu delikatniejszych kabli przez nacisk cięższych. Przewody należy grupować logicznie, na przykład wszystkie kable zasilające razem, a wszystkie kable LAN razem. Utrzymanie porządku ułatwia późniejszą identyfikację i ewentualne prace serwisowe. Ważne jest również, aby nie układać kabli w sposób powodujący ich zginanie pod zbyt ostrym kątem.
Krok 4: Mocowanie przewodów opaskami kablowymi – jak i gdzie to robić?
Przewody w korytku nie mogą leżeć luźno. Należy je mocować za pomocą opasek kablowych, które zapobiegają ich przemieszczaniu się i utrzymują porządek. Szczególnie ważne jest to w odcinkach pionowych, gdzie własny ciężar kabli mógłby spowodować ich zsuwanie się i naprężenie izolacji. Opaski należy stosować w regularnych odstępach, na przykład co 1 metr, aby zapewnić stabilne podparcie. Należy unikać zbyt mocnego zaciskania opasek, aby nie uszkodzić izolacji przewodów.
Szczególne przypadki i zaawansowane techniki
Niektóre sytuacje instalacyjne wymagają zastosowania specjalistycznych rozwiązań i technik, aby zapewnić maksymalne bezpieczeństwo, optymalne działanie instalacji oraz zgodność z normami. Dotyczy to zwłaszcza tras pionowych, specyficznych wymagań dotyczących kabli teleinformatycznych oraz konieczności fizycznego oddzielenia różnych typów instalacji.
Trasy pionowe: jak prawidłowo zabezpieczyć kable przed ich własnym ciężarem?
W pionowych odcinkach tras kablowych własny ciężar przewodów stanowi poważne wyzwanie. Aby zapobiec zsuwaniu się kabli, naprężaniu izolacji i potencjalnym uszkodzeniom, konieczne jest ich regularne mocowanie. Zgodnie z zaleceniami, przewody powinny być podtrzymywane za pomocą opasek kablowych lub specjalnych uchwytów w odstępach nie większych niż 1 metr. Zapewnia to stabilność całej wiązki i chroni poszczególne kable przed nadmiernym obciążeniem, zgodnie z informacjami od GTSYSTEM.
Zachowanie promienia gięcia – klucz do zachowania parametrów skrętki i światłowodów
Każdy kabel, zwłaszcza te o delikatnej strukturze, jak skrętka komputerowa czy światłowody, posiada określony minimalny promień gięcia. Zgięcie kabla pod zbyt ostrym kątem może prowadzić do uszkodzenia jego wewnętrznej struktury, co skutkuje pogorszeniem parametrów transmisyjnych, a nawet całkowitą utratą sygnału. Informacje o dopuszczalnym promieniu gięcia są zawsze podawane przez producenta kabla i należy ich bezwzględnie przestrzegać podczas układania instalacji, aby zapewnić jej prawidłowe działanie. Jak podaje GTSYSTEM, jest to kluczowe dla zachowania parametrów transmisyjnych.

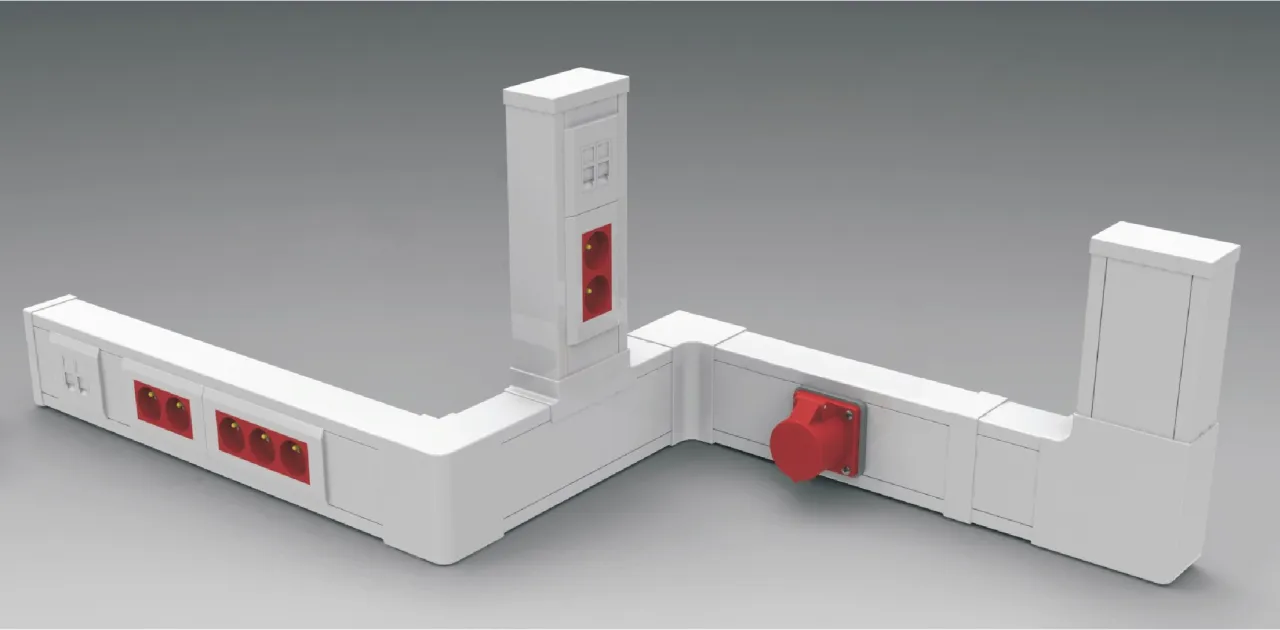

Stosowanie separatorów wewnątrz korytka – kiedy jest to absolutnie konieczne?
Separatory, czyli przegrody montowane wewnątrz korytka kablowego, są niezbędne w sytuacjach, gdy nie można zachować wymaganego przez normy odstępu 5 cm między przewodami energetycznymi a niskonapięciowymi. Fizyczne oddzielenie tych dwóch typów instalacji za pomocą separatorów zapobiega przenoszeniu się zakłóceń elektromagnetycznych i zapewnia bezpieczeństwo. Są one szczególnie przydatne w korytkach o dużej szerokości, gdzie prowadzimy wiele różnych typów kabli. Stosowanie separatorów jest zgodne z wytycznymi, które podaje GTSYSTEM.
7 najczęstszych błędów przy układaniu przewodów w korytkach – i jak ich uniknąć
Nawet przy najlepszych chęciach, podczas instalacji elektrycznych można popełnić błędy, które w przyszłości mogą generować problemy. Poniżej przedstawiamy siedem najczęściej występujących błędów przy układaniu przewodów w korytkach kablowych i podpowiadamy, jak ich uniknąć, opierając się na wcześniej przedstawionych zasadach.
Błąd #1: Zbyt ciasne upychanie przewodów i ignorowanie współczynnika wypełnienia
Opis błędu: Wpychanie do korytka maksymalnej liczby kabli, ignorując zasadę 50-60% wypełnienia.
Jak uniknąć: Zawsze przestrzegaj zasady pozostawiania wolnej przestrzeni dla wentylacji i odprowadzania ciepła. Lepiej zastosować szersze korytko lub podzielić trasę na kilka odcinków.
Błąd #2: Brak separacji instalacji elektrycznej od teletechnicznej
Opis błędu: Prowadzenie kabli energetycznych (230V/400V) tuż obok kabli LAN, antenowych czy alarmowych bez zachowania odstępu.
Jak uniknąć: Zachowaj minimalny odstęp 5 cm lub zastosuj separatory wewnątrz korytka, aby zapobiec zakłóceniom elektromagnetycznym.
Błąd #3: Pominięcie uziemienia metalowych elementów trasy
Opis błędu: Montaż metalowych korytek i drabinek bez zapewnienia ciągłości elektrycznej i uziemienia.
Jak uniknąć: Zawsze upewnij się, że wszystkie metalowe elementy trasy są prawidłowo połączone i uziemione, zgodnie z normą PN-EN 61537, aby zapobiec ryzyku porażenia prądem.
Błąd #4: Zbyt ostre zaginanie kabli, zwłaszcza sygnałowych
Opis błędu: Zginanie kabli, szczególnie teleinformatycznych i światłowodów, pod zbyt małym promieniem.
Jak uniknąć: Zawsze przestrzegaj minimalnego promienia gięcia określonego przez producenta, aby nie pogorszyć parametrów kabla i nie uszkodzić jego struktury.
Błąd #5: Stosowanie nieodpowiednich opasek lub ich całkowity brak
Opis błędu: Pozostawienie luźnych kabli w korytku, zwłaszcza w odcinkach pionowych, lub stosowanie zbyt luźnych/ciasnych opasek.
Jak uniknąć: Używaj odpowiednich opasek kablowych do mocowania wiązek przewodów, szczególnie w pionowych trasach, w regularnych odstępach, aby zapobiec ich zsuwaniu się.
Błąd #6: Niewłaściwy rozstaw podpór i uginanie się korytka pod ciężarem
Opis błędu: Zbyt duży rozstaw wsporników, co powoduje ugięcie korytka pod ciężarem kabli.
Jak uniknąć: Dobierz odpowiedni rozstaw podpór do typu korytka i jego obciążenia, zapewniając stabilność i estetykę całej konstrukcji.
Błąd #7: Układanie ciężkich kabli energetycznych na delikatnych przewodach sygnałowych
Opis błędu: Układanie kabli zasilających na wierzchu delikatniejszych kabli teleinformatycznych.
Jak uniknąć: Stosuj zasadę układania cięższych kabli na dnie korytka, a lżejszych na wierzchu, aby uniknąć uszkodzeń mechanicznych i zapewnić porządek.
Instalacja przyszłościowa: jak zaplanować trasy kablowe z myślą o rozbudowie?
Dobra instalacja to taka, która nie tylko działa poprawnie dzisiaj, ale jest również przygotowana na przyszłe zmiany i rozwój. Planowanie z wyprzedzeniem pozwala na oszczędność czasu, pieniędzy i uniknięcie kosztownych przeróbek w przyszłości. Myślenie o przyszłości podczas projektowania tras kablowych jest inwestycją, która zwraca się wielokrotnie.
Planowanie zapasu miejsca w korytku na dodatkowe przewody
Podczas planowania trasy kablowej, warto przewidzieć możliwość przyszłej rozbudowy systemu. Nawet jeśli aktualnie korytko jest wypełnione w dopuszczalnym stopniu (50-60%), warto pozostawić pewien zapas miejsca. Ułatwi to dodanie nowych kabli w przyszłości, na przykład w związku z modernizacją systemów, dodaniem nowych urządzeń czy rozbudową sieci. Pozostawienie dodatkowej przestrzeni pozwala na uniknięcie demontażu istniejącej instalacji i znacząco ułatwia prace modernizacyjne.
Przeczytaj również: Przewody elektryczne w wełnie - Jak uniknąć przegrzania i błędów?
Dokumentacja i oznaczanie kabli – dlaczego ułatwi Ci to życie za kilka lat?
Dokładna dokumentacja instalacji, zawierająca schematy przebiegu tras kablowych, lokalizację poszczególnych elementów oraz szczegółowe opisy, jest nieoceniona. Równie ważne jest precyzyjne oznaczanie poszczególnych kabli ich przeznaczenia, źródła i celu. Choć może się to wydawać czasochłonne na etapie wykonania, za kilka lat, podczas diagnozowania problemów, przeprowadzania konserwacji czy planowania kolejnych modyfikacji, taka dokumentacja i oznaczenia zaoszczędzą mnóstwo czasu i zminimalizują ryzyko popełnienia błędów. Ułatwia to identyfikację, diagnostykę i przyszłe prace serwisowe.
