Zasady prowadzenia tras kablowych - Fundament bezpieczeństwa instalacji

Prawidłowe projektowanie i wykonawstwo tras kablowych to kluczowy element każdej instalacji elektrycznej, decydujący o jej bezpieczeństwie, niezawodności i długowieczności. Ten artykuł stanowi praktyczny przewodnik dla instalatorów, projektantów i inżynierów, wyjaśniając najważniejsze normy, przepisy i najlepsze praktyki, które należy stosować w Polsce, aby zapewnić zgodność z prawem i najwyższe standardy techniczne.

Z drugiej strony, błędy na etapie projektowania i wykonawstwa tras kablowych mogą prowadzić do bardzo poważnych konsekwencji. Niewłaściwe prowadzenie kabli, brak zachowania odpowiednich odległości od innych instalacji czy stosowanie nieodpowiednich materiałów może skutkować pożarami, porażeniami prądem, a także nagłymi awariami całych systemów. Koszty napraw, wymiany uszkodzonych elementów, a co najgorsze potencjalne szkody na osobie lub mieniu, wielokrotnie przewyższają nakłady na staranne zaplanowanie i wykonanie instalacji zgodnie z obowiązującymi standardami.

Normy i przepisy, których musi przestrzegać każdy instalator w Polsce

Prawo Budowlane stanowi nadrzędny akt prawny, który określa ogólne zasady dotyczące bezpieczeństwa użytkowania obiektów budowlanych, w tym instalacji elektrycznych. Nakłada ono na inwestorów i wykonawców obowiązek zapewnienia, aby wszystkie instalacje, w tym te związane z przesyłem energii elektrycznej, były wykonane zgodnie z obowiązującymi normami technicznymi i zasadami wiedzy technicznej, gwarantując tym samym bezpieczeństwo ludzi i mienia.

Kluczową normą, która szczegółowo reguluje kwestie instalacji elektrycznych niskiego napięcia, jest wieloczęściowa norma PN-HD 60364. Określa ona szereg wymagań, w tym zasady ochrony przed porażeniem prądem, ochrony przeciwpożarowej, odpowiedniej obciążalności prądowej przewodów, a także precyzuje sposób prowadzenia przewodów. Zgodnie z tą normą, trasy przewodów powinny być prowadzone w liniach prostych, równoległych do krawędzi ścian i stropów, co ułatwia późniejszą identyfikację i ewentualne modyfikacje instalacji.

W praktyce instalacyjnej istotne jest również przestrzeganie zasady prowadzenia przewodów w strefach instalacyjnych, które są wyznaczane w ścianach, stropach i podłogach. Te strefy, choć nie zawsze ściśle zdefiniowane w przepisach, opierają się na ogólnie przyjętych praktykach branżowych i mają na celu minimalizację ryzyka uszkodzenia przewodów podczas późniejszych prac remontowych czy montażowych. Chodzi o to, aby kable układać w miejscach, gdzie ryzyko ich przewiercenia czy uszkodzenia jest najmniejsze.

Jak strategicznie zaplanować przebieg tras kablowych? Projektowanie krok po kroku

Pierwszym i fundamentalnym krokiem w projektowaniu tras kablowych jest dokładna analiza obciążenia oraz precyzyjny dobór przekroju kabli. To właśnie te parametry decydują o bezpieczeństwie instalacji, jej efektywności energetycznej i zdolności do przenoszenia wymaganego prądu bez ryzyka przegrzewania. Niewłaściwy dobór przekroju może prowadzić do strat energii, a w skrajnych przypadkach do uszkodzenia izolacji lub pożaru.

Kolejnym niezwykle ważnym aspektem jest koordynacja międzybranżowa. Podczas projektowania tras kablowych musimy pamiętać o istnieniu innych instalacji w budynku wodnych, gazowych, wentylacyjnych, a także konstrukcyjnych elementów budowli. Kluczowe jest unikanie kolizji, zachowanie wymaganych odległości separacyjnych i zapewnienie łatwego dostępu do wszystkich instalacji, co zapobiegnie wzajemnym negatywnym oddziaływaniom i ułatwi ewentualne prace serwisowe.

Nie można zapomnieć o znaczeniu tworzenia szczegółowej dokumentacji projektowej. Dobrze przygotowany projekt tras kablowych powinien zawierać schematy, rysunki techniczne, zestawienia materiałów oraz wszelkie niezbędne opisy. Taka dokumentacja jest nie tylko podstawą do prawidłowej realizacji instalacji, ale również niezbędnym narzędziem podczas jej eksploatacji, przeglądów i modernizacji, zapewniając pełną wiedzę o przebiegu i parametrach wszystkich elementów systemu.

Przegląd sprawdzonych metod prowadzenia kabli – co, gdzie i kiedy stosować?

Układanie kabli podtynkowe to metoda ceniona przede wszystkim za walory estetyczne. Pozwala ona na ukrycie całej infrastruktury kablowej w ścianach, dzięki czemu instalacja jest praktycznie niewidoczna. Wadą tego rozwiązania jest jednak ograniczona elastyczność wszelkie modyfikacje czy naprawy wymagają prac remontowych, a dostęp do przewodów jest utrudniony.

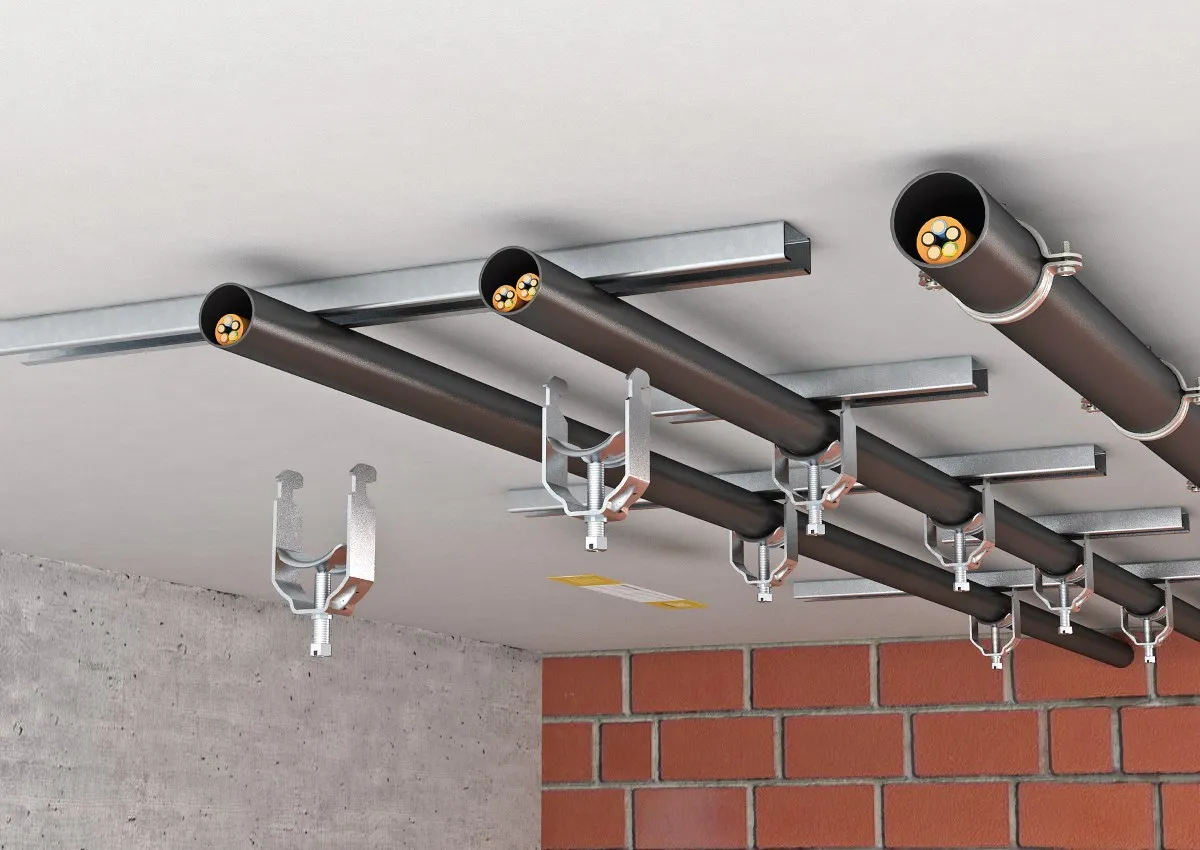

Systemy natynkowe, takie jak korytka, drabinki czy listwy instalacyjne, są często najlepszym wyborem w specyficznych warunkach. Doskonale sprawdzają się w obiektach przemysłowych, halach produkcyjnych, serwerowniach, a także w pomieszczeniach technicznych, gdzie wymagana jest łatwość dostępu do kabli i możliwość częstych modyfikacji układu. Zapewniają one również dobrą wentylację przewodów.

Instalacje prowadzone w podłogach i sufitach podwieszanych oferują dużą elastyczność i możliwość łatwej wymiany przewodów bez konieczności naruszania konstrukcji budynku. Specyfika tych rozwiązań wymaga jednak starannego doboru materiałów i odpowiedniego mocowania, aby zapewnić bezpieczeństwo i trwałość instalacji, a także zgodność z normami dotyczącymi ochrony przeciwpożarowej.

Prowadzenie kabli na zewnątrz budynków oraz w ziemi wymaga szczególnej uwagi w kwestii ochrony przed czynnikami zewnętrznymi. Należy stosować odpowiednie osłony, rury osłonowe i materiały odporne na warunki atmosferyczne, uszkodzenia mechaniczne, a także promieniowanie UV, aby zapewnić długotrwałą i bezpieczną pracę instalacji.

Zasada separacji – jakich odległości od innych instalacji bezwzględnie pilnować?

Bezpieczne sąsiedztwo z instalacją gazową jest priorytetem. Zgodnie z obowiązującymi przepisami, poziome odcinki instalacji gazowej powinny znajdować się co najmniej 10 cm powyżej przewodów elektrycznych. Należy również zachować odpowiednie odległości przy krzyżowaniu tras, aby uniknąć ryzyka zapłonu gazu w przypadku ewentualnego uszkodzenia kabla elektrycznego.

Trasy kablowe powinny być również odpowiednio separowane od instalacji wodno-kanalizacyjnych i centralnego ogrzewania. Chodzi tu przede wszystkim o ochronę przewodów elektrycznych przed wilgocią lub zalaniem, a także o zabezpieczenie przed uszkodzeniami mechanicznymi, które mogą wyniknąć z nieszczelności tych instalacji.

Ważna jest także separacja kabli energetycznych od teletechnicznych i antenowych. Prowadzenie ich zbyt blisko siebie może prowadzić do powstawania zakłóceń elektromagnetycznych, które negatywnie wpływają na jakość sygnału w sieciach komputerowych, telefonicznych czy telewizyjnych. Zachowanie odpowiednich odległości gwarantuje prawidłowe funkcjonowanie wszystkich systemów.

Ochrona przeciwpożarowa tras kablowych: kiedy systemy E30 i E90 są obowiązkowe?

W budynkach użyteczności publicznej oraz na drogach ewakuacyjnych zapewnienie ciągłości zasilania dla kluczowych urządzeń jest absolutnie krytyczne. Dotyczy to przede wszystkim oświetlenia awaryjnego, systemów oddymiania, alarmów pożarowych oraz pomp i wentylatorów. Systemy kablowe o odpowiedniej odporności ogniowej gwarantują, że te urządzenia będą działać nawet podczas pożaru, co jest kluczowe dla bezpieczeństwa ewakuacji i akcji ratowniczej.

Klasy odporności ogniowej, takie jak E30, E60 czy E90, określają czas, przez jaki dany system kablowy jest w stanie utrzymać swoje funkcje w warunkach pożaru. E30 oznacza 30 minut, E60 60 minut, a E90 90 minut. Wymagania dotyczące stosowania poszczególnych klas są określone w przepisach przeciwpożarowych i zależą od kategorii obiektu oraz jego przeznaczenia.

Aby zapewnić wymaganą odporność ogniową, stosuje się specjalistyczne rozwiązania. Mogą to być ogniochronne kanały kablowe, specjalne osłony kablowe, a także systemy zamocowań, które są zaprojektowane tak, aby wytrzymać wysokie temperatury i zapobiec uszkodzeniu kabli przez określony czas. Dobór odpowiedniej metody zabezpieczenia jest kluczowy dla spełnienia wymogów prawnych i zapewnienia bezpieczeństwa.

Najczęstsze błędy przy prowadzeniu kabli i praktyczne sposoby, by ich unikać

Jednym z częstszych błędów jest ignorowanie minimalnego promienia gięcia kabli. Zbyt ostre zgięcia mogą prowadzić do uszkodzenia izolacji, zmiany właściwości elektrycznych żył, a w konsekwencji do skrócenia żywotności kabla lub nawet jego awarii. Zawsze należy zapoznać się z zaleceniami producenta dotyczącymi dopuszczalnego promienia gięcia dla danego typu kabla.

Kolejnym problemem jest brak odpowiedniego mocowania i podparcia tras kablowych. Przeciążone koryta kablowe, zbyt rzadko rozmieszczone punkty podparcia drabinek kablowych czy luźno wiszące kable mogą prowadzić do uszkodzeń mechanicznych, a nawet zerwania kabli pod ich własnym ciężarem lub pod wpływem obciążeń zewnętrznych.

Niewłaściwy dobór osprzętu do warunków środowiskowych to błąd, który może mieć poważne konsekwencje. Wilgotność, wysoka temperatura, ekspozycja na chemikalia czy promieniowanie UV te czynniki wymagają zastosowania odpowiednich materiałów i zabezpieczeń. Według danych Onninen, w instalacjach o przekroju żył do 10 mm² należy stosować wyłącznie przewody miedziane, co podkreśla znaczenie doboru właściwych komponentów.

Prowadzenie instalacji "na skos", czyli niezgodnie z liniami prostymi i równolegle do elementów konstrukcyjnych, jest złym pomysłem. Utrudnia to lokalizację kabli w przyszłości, przyszłe modyfikacje instalacji są bardziej skomplikowane, a co najważniejsze jest to niezgodne z normą PN-HD 60364. Zawsze należy dążyć do prowadzenia tras kablowych w sposób uporządkowany i zgodny z zasadami.
