Prowadzenie instalacji elektrycznej w warstwie izolacji z wełny mineralnej, często spotykane na poddaszach czy w ścianach szkieletowych, jest tematem budzącym wiele pytań i wątpliwości. Choć wełna mineralna jest materiałem niepalnym, jej doskonałe właściwości izolacyjne stanowią wyzwanie dla przewodów elektrycznych. W tym artykule przeprowadzimy Was przez kluczowe zasady bezpieczeństwa, wymogi prawne oraz najlepsze praktyki, które pozwolą Wam uniknąć potencjalnych zagrożeń pożarowych i uszkodzeń instalacji.
Czy prowadzenie przewodów elektrycznych w wełnie to dobry pomysł? Kluczowe zasady bezpieczeństwa
Wełna mineralna a przewody elektryczne – co musisz wiedzieć na start?
Prowadzenie przewodów elektrycznych w wełnie mineralnej jest jak najbardziej dopuszczalne, pod warunkiem ścisłego przestrzegania zasad bezpieczeństwa. Wełna mineralna, ceniona za swoje właściwości izolacyjne, jest materiałem niepalnym, co jest jej niewątpliwą zaletą w kontekście bezpieczeństwa pożarowego. Jednakże, to właśnie jej główna cecha izolacyjność termiczna stanowi pewne wyzwanie dla instalacji elektrycznej. Otóż, wełna mineralna znacząco utrudnia odprowadzanie ciepła generowanego przez przepływający prąd w przewodach. Zrozumienie tego zjawiska jest kluczowe dla prawidłowego projektowania i wykonania instalacji, szczególnie w aspekcie jej obciążalności prądowej.
Główne zagrożenia, których należy unikać: przegrzanie i uszkodzenia mechaniczne
Podczas planowania i realizacji instalacji elektrycznej w wełnie mineralnej, musimy być świadomi dwóch głównych zagrożeń. Pierwszym z nich jest ryzyko przegrzewania się przewodów. Ponieważ wełna skutecznie izoluje termicznie, ciepło wytwarzane przez prąd elektryczny ma utrudnioną drogę ucieczki. Może to prowadzić do lokalnego wzrostu temperatury, który z czasem uszkadza izolację przewodu, a w skrajnych przypadkach może zainicjować pożar. Drugim istotnym zagrożeniem są uszkodzenia mechaniczne. Przewody, szczególnie te prowadzone w warstwie izolacji, mogą być narażone na uszkodzenia podczas prac budowlanych, remontowych, a także w wyniku późniejszej eksploatacji budynku, jeśli nie zostaną odpowiednio zabezpieczone. Niewłaściwie chronione kable mogą ulec przetarciu, zgnieceniu lub zerwaniu, co stwarza ryzyko zwarcia, porażenia prądem lub przerwania dopływu energii.
Przejdźmy teraz do tego, co mówią na ten temat obowiązujące przepisy i normy, ponieważ to one stanowią podstawę bezpiecznych rozwiązań.
Instalacja elektryczna w wełnie a polskie prawo – jakie normy Cię obowiązują?
Norma PN-HD 60364: fundament bezpiecznej instalacji w izolacji termicznej
Kluczowym dokumentem, który reguluje zasady wykonywania instalacji elektrycznych, w tym tych prowadzonych w materiałach termoizolacyjnych, jest norma PN-HD 60364-5-52. Norma ta szczegółowo określa metody układania przewodów i kabli, uwzględniając różne warunki ich pracy. W kontekście izolacji termicznej, norma ta kładzie nacisk na konieczność stosowania odpowiednich współczynników korekcyjnych przy obliczaniu dopuszczalnej obciążalności prądowej przewodów. Jest to fundamentalny element zapewniający bezpieczeństwo, ponieważ pozwala na uwzględnienie wpływu otoczenia na zdolność przewodu do odprowadzania ciepła. Ignorowanie tych zaleceń może prowadzić do wspomnianego już przegrzewania się instalacji.
Interpretacja przepisów: kiedy przepisy dopuszczają układanie kabli luzem?
Wiele wątpliwości dotyczy obowiązku stosowania rur osłonowych, potocznie zwanych peszlami, dla przewodów prowadzonych w wełnie mineralnej. Polskie normy, w tym PN-IEC 60364, nie nakładają bezwzględnego wymogu stosowania peszli w każdej sytuacji. Dotyczy to szczególnie przewodów prowadzonych na nieużytkowym poddaszu, pod warunkiem, że nie są one narażone na uszkodzenia mechaniczne. Oznacza to, że w pewnych specyficznych warunkach technicznych, dopuszczalne jest prowadzenie przewodów bezpośrednio w warstwie izolacji, bez dodatkowej osłony. Jednakże, jak pokażemy w dalszej części, nawet jeśli nie jest to bezwzględnie wymagane, często jest to rozwiązanie wysoce zalecane.
Skoro wiemy już, co mówią przepisy, przyjrzyjmy się bliżej praktycznym aspektom stosowania peszli.

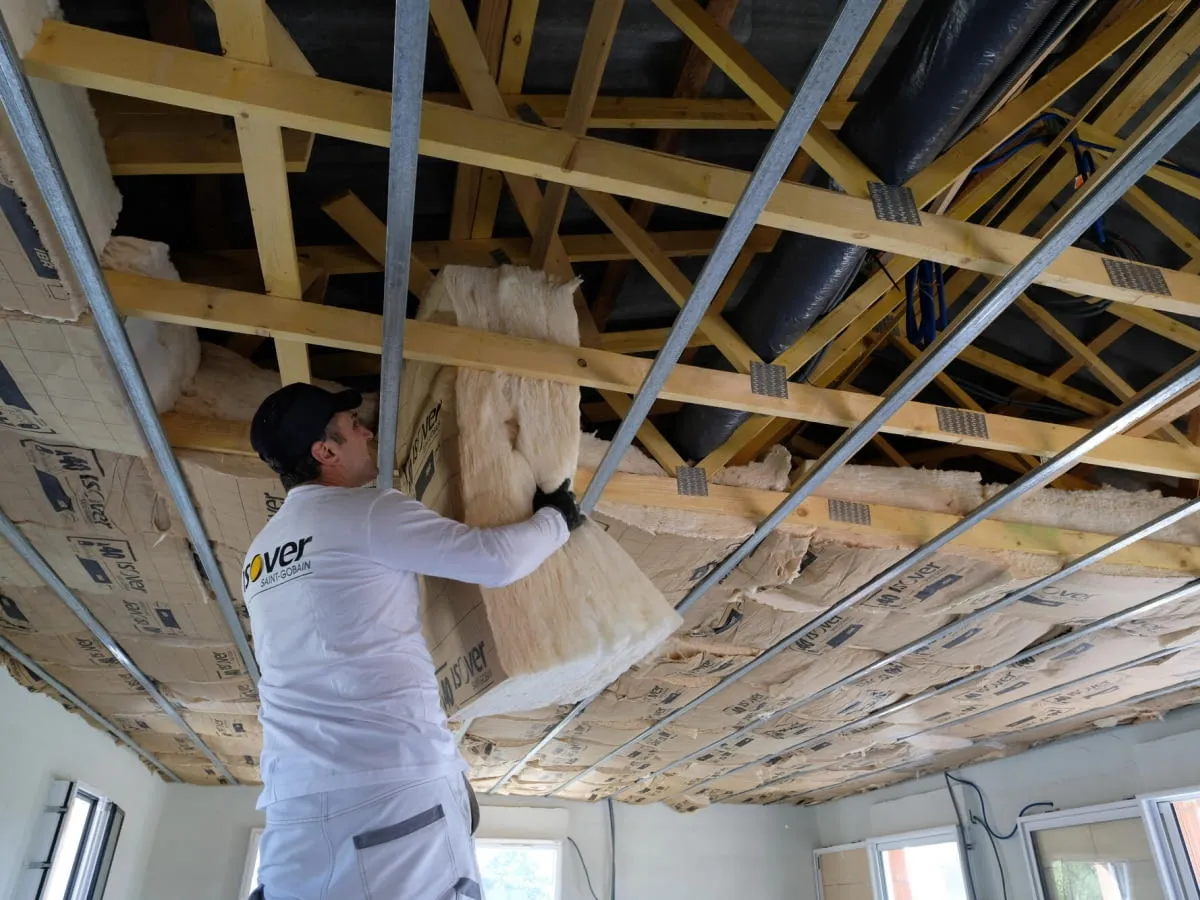

Przewody w peszlu czy bez? Rozwiewamy najważniejsze wątpliwości instalatorów
Dlaczego peszel to „polisa ubezpieczeniowa” dla Twojej instalacji?
Mimo że przepisy nie zawsze wymuszają stosowanie peszli, ich użycie jest powszechnie zalecaną praktyką przez doświadczonych instalatorów. Można powiedzieć, że peszel stanowi swego rodzaju „polisę ubezpieczeniową” dla Twojej instalacji. Dlaczego? Po pierwsze, peszel zapewnia mechaniczną ochronę przewodów. Chroni je przed przetarciem, zgnieceniem czy uszkodzeniem podczas prac budowlanych, a także przed przypadkowym uszkodzeniem w przyszłości. Po drugie, peszel tworzy wokół przewodu przestrzeń wypełnioną powietrzem. Ta niewielka, ale istotna pustka powietrzna może w pewnym stopniu wspomagać proces chłodzenia przewodu, ułatwiając odprowadzanie ciepła, co jest szczególnie ważne w przypadku izolacji z wełny mineralnej.
Kiedy stosowanie peszla jest absolutną koniecznością?
Istnieją sytuacje, w których stosowanie peszla nie jest tylko zalecane, ale wręcz niezbędne. Należą do nich między innymi:
- Miejsca, gdzie przewody są szczególnie narażone na uszkodzenia mechaniczne, np. w okolicach otworów, przejść przez elementy konstrukcyjne, czy w miejscach, gdzie istnieje ryzyko uderzenia.
- Sytuacje, gdy planowane są przyszłe modyfikacje instalacji. Peszel ułatwia wymianę lub dodawanie nowych przewodów w przyszłości bez konieczności naruszania izolacji czy konstrukcji budynku.
- Przewody prowadzone w miejscach dostępnych dla użytkowników lub w obszarach, gdzie mogą być narażone na działanie czynników zewnętrznych.
- Instalacje w budynkach wielorodzinnych lub użyteczności publicznej, gdzie wymagania bezpieczeństwa są często podwyższone.
Czy można układać przewody bezpośrednio w wełnie? Fakty i mity
Rozprawmy się z jednym z najczęściej pojawiających się mitów: czy można układać przewody elektryczne bezpośrednio w wełnie mineralnej? Faktem jest, że jest to dopuszczalne w pewnych warunkach, zwłaszcza na nieużytkowym poddaszu, o ile przewody nie są narażone na uszkodzenia mechaniczne. Jednakże, zawsze należy pamiętać o konieczności uwzględnienia obniżonej obciążalności prądowej przewodów w takim układzie. W porównaniu do układania przewodów w peszlu, bezpośrednie ułożenie w wełnie pozbawia nas korzyści płynących z dodatkowej ochrony mechanicznej i potencjalnie lepszego chłodzenia dzięki pustce powietrznej. Dlatego, nawet jeśli przepisy na to pozwalają, warto rozważyć użycie peszla dla zwiększenia bezpieczeństwa i trwałości instalacji.
Skoro wiemy już, kiedy i dlaczego stosować peszle, przejdźmy do największego wyzwania związanego z instalacją w wełnie kwestii obciążalności prądowej.
Problem nr 1: Obciążalność prądowa w izolacji termicznej. Jak uniknąć przegrzania kabli?
Dlaczego przewód w wełnie grzeje się bardziej? Zrozumienie zjawiska
Głównym powodem, dla którego przewód elektryczny umieszczony w wełnie mineralnej grzeje się bardziej niż ten sam przewód w warunkach swobodnego przepływu powietrza lub w tynku, jest jego ograniczone odprowadzanie ciepła. Przepływający przez przewód prąd generuje ciepło. W normalnych warunkach, to ciepło jest efektywnie rozpraszane do otoczenia. Wełna mineralna, będąc doskonałym izolatorem termicznym, działa jak koc, który zatrzymuje to ciepło blisko przewodu. Im grubsza warstwa wełny otulającej przewód, tym trudniej ciepłu znaleźć drogę ujścia. Prowadzi to do stopniowego wzrostu temperatury samego przewodu oraz jego izolacji, co z czasem może skutkować degradacją materiału izolacyjnego, a w najgorszym przypadku zapłonem.Jak prawidłowo dobierać przekrój przewodu? Współczynniki korekcyjne w praktyce
Aby skutecznie zaradzić problemowi spadku obciążalności prądowej, kluczowe jest prawidłowe dobieranie przekroju przewodów. Zgodnie z normą PN-HD 60364-5-52, przy układaniu przewodów w materiałach termoizolacyjnych, takich jak wełna mineralna, należy stosować współczynniki korekcyjne. Te współczynniki uwzględniają negatywny wpływ izolacji na zdolność przewodu do oddawania ciepła. Ogólna zasada ich stosowania polega na pomnożeniu nominalnej obciążalności prądowej przewodu (podanej w tabelach normatywnych dla określonych metod ułożenia) przez odpowiedni współczynnik korekcyjny. W praktyce oznacza to, że aby zapewnić bezpieczeństwo, często będziemy musieli zastosować przewód o większym przekroju niż wynikałoby to z obliczeń dla instalacji w tynku. Spadek nośności prądowej może być znaczący, sięgając od 20% do nawet 50%, w zależności od grubości warstwy izolacji i metody ułożenia kabla.Praktyczne przykłady: porównanie obciążalności tego samego przewodu w tynku i w wełnie
Wyobraźmy sobie sytuację: mamy przewód typu YDYp 3x1.5mm². W instalacji prowadzonej tradycyjnie w tynku, taki przewód może być bezpiecznie obciążony określoną wartością prądu. Jednakże, gdy ten sam przewód zostanie otulony warstwą wełny mineralnej, jego zdolność do odprowadzania ciepła drastycznie spada. W efekcie, aby zapewnić ten sam poziom bezpieczeństwa i uniknąć przegrzewania, ten sam przewód w wełnie będzie mógł być obciążony znacznie mniejszym prądem. Aby uzyskać porównywalną obciążalność prądową jak w przypadku instalacji w tynku, musielibyśmy zastosować przewód o większym przekroju, na przykład YDYp 3x2.5mm², a nawet i wtedy należałoby zastosować odpowiednie współczynniki korekcyjne. To porównanie jasno pokazuje, jak istotne jest uwzględnienie specyfiki wełny mineralnej przy projektowaniu instalacji elektrycznej.
Mając już świadomość teoretycznych aspektów, przejdźmy do praktycznych wskazówek dotyczących montażu instalacji na poddaszu.

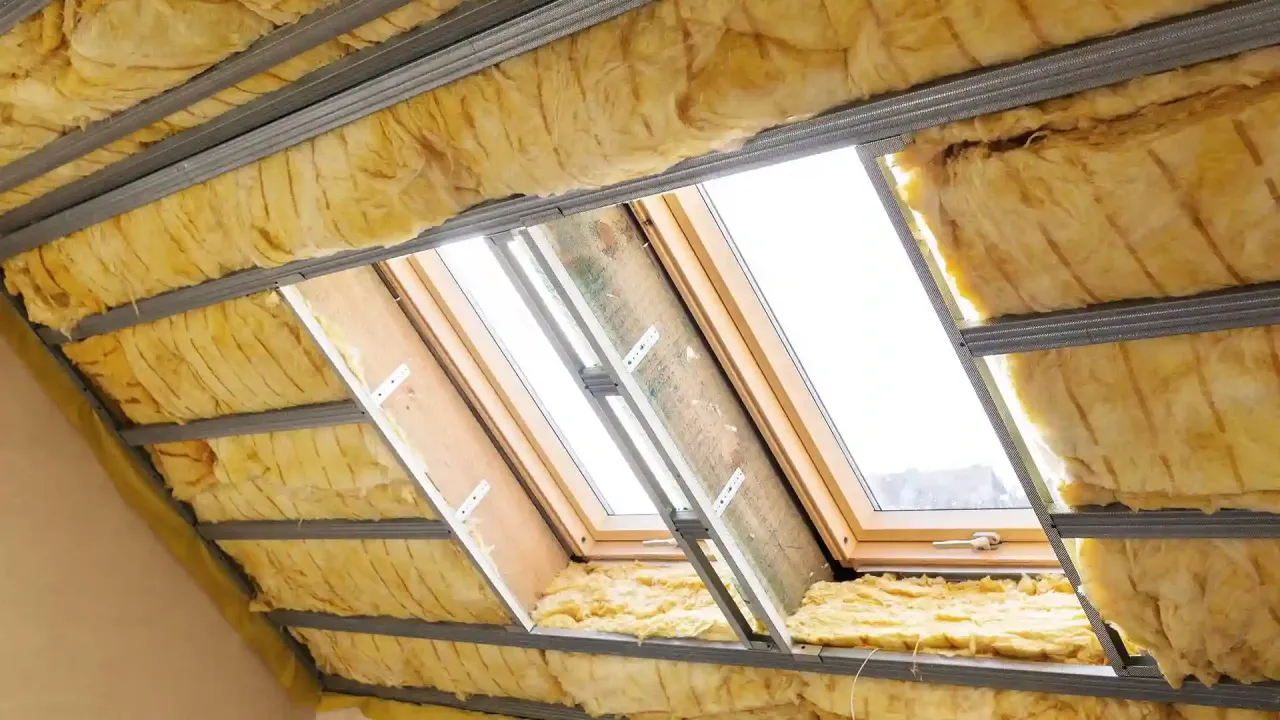

Krok po kroku: Jak prawidłowo poprowadzić instalację na poddaszu ocieplanym wełną?
Wybór odpowiednich przewodów: jakie typy kabli sprawdzą się najlepiej?
W warunkach poddasza, gdzie mogą występować zmienne temperatury i wilgotność, kluczowy jest wybór odpowiednich przewodów. Zdecydowanie zaleca się stosowanie przewodów miedzianych, które charakteryzują się dobrą przewodnością i elastycznością. Popularnym i sprawdzonym wyborem jest przewód typu YDYp. Ważne jest również, aby przewód posiadał odpowiednią klasę izolacji, odporną na ewentualne czynniki zewnętrzne i zapewniającą bezpieczeństwo użytkowania. Grubość izolacji również ma znaczenie w kontekście jej wytrzymałości termicznej.
Technika montażu: prowadzenie tras kablowych wzdłuż krokwi i profili

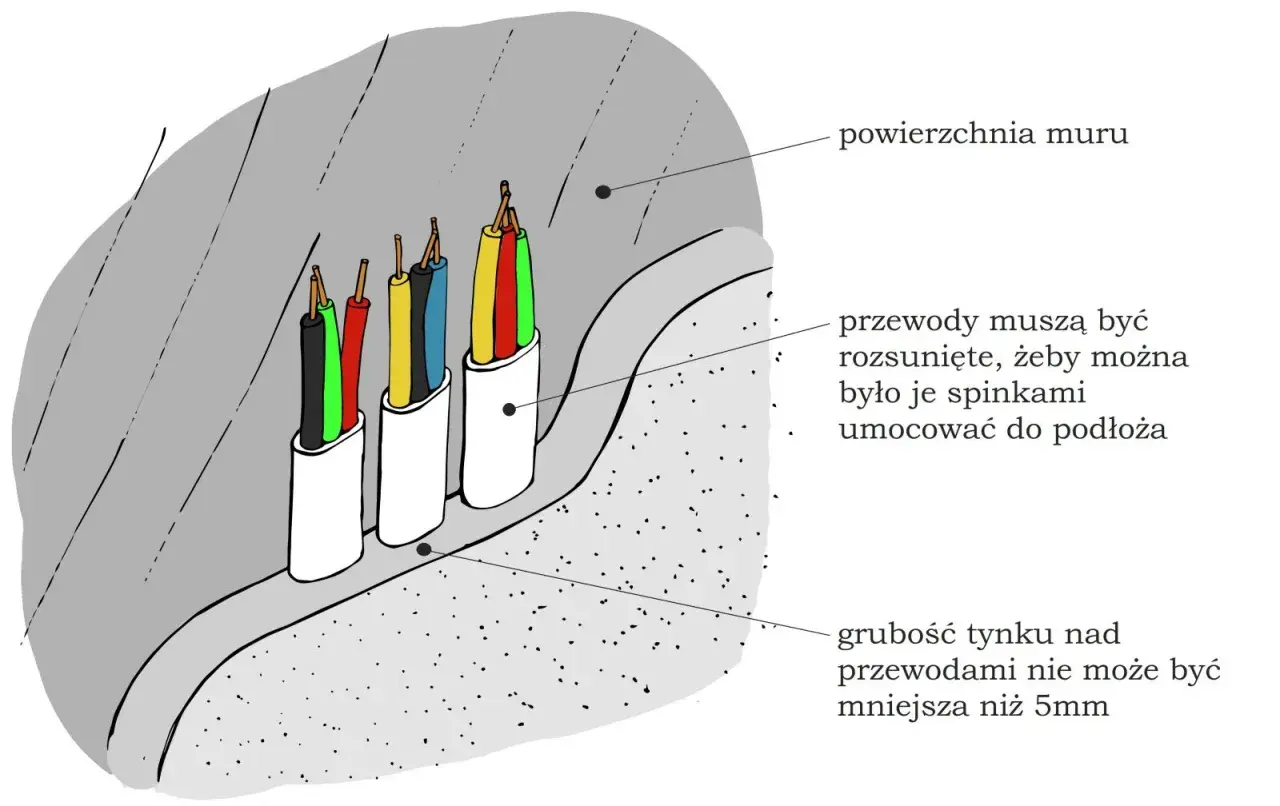

Aby zminimalizować ryzyko uszkodzeń mechanicznych i ułatwić ewentualne przyszłe prace, warto stosować sprawdzone techniki montażu. Prowadzenie tras kablowych wzdłuż elementów konstrukcyjnych, takich jak krokwie czy profile stalowe, jest rozwiązaniem rekomendowanym. Przewody powinny być mocowane do tych elementów w sposób stabilny, ale nie naruszający ich struktury. Dzięki temu kable są mniej narażone na przypadkowe uszkodzenia, a ich lokalizacja jest łatwiejsza do zidentyfikowania.
- Używaj dedykowanych uchwytów i opasek do mocowania przewodów.
- Unikaj napinania przewodów powinny one mieć lekki luz.
- Nie dopuszczaj do skręcania lub zaginania przewodów pod ostrym kątem.
- Zawsze pozostawiaj zapas długości przewodów w miejscach połączeń i montażu osprzętu.
Zimna vs. ciepła strona izolacji: gdzie układać kable, by uniknąć problemów z wilgocią?
Jedna z kluczowych zasad dotyczących montażu instalacji elektrycznej na poddaszu, szczególnie w kontekście izolacji z wełny mineralnej, to unikanie prowadzenia przewodów po zimnej stronie izolacji. Zimna strona to ta, która znajduje się na zewnątrz warstwy izolacji, np. nad folią dachową. Prowadzenie tam kabli, zwłaszcza w peszlach, może prowadzić do kondensacji pary wodnej wewnątrz osłon. Wilgoć ta może następnie spływać do puszek instalacyjnych, powodując korozję złączek, uszkodzenie izolacji przewodów, a nawet zwarcia. Dlatego też, zaleca się układanie kabli po ciepłej stronie izolacji, czyli w przestrzeni między folią paroizolacyjną a płytami gipsowo-kartonowymi lub innym materiałem wykończeniowym.
Montaż puszek i osprzętu – jak zachować szczelność paroizolacji?
Prawidłowy montaż puszek instalacyjnych i osprzętu jest równie ważny, jak samo prowadzenie przewodów. Należy pamiętać, że folia paroizolacyjna stanowi barierę dla wilgoci przenikającej z wnętrza budynku do warstwy izolacji. Każde jej naruszenie może prowadzić do problemów z zawilgoceniem wełny i konstrukcji dachu. Dlatego też, podczas montażu puszek, należy zadbać o ich szczelne połączenie z folią paroizolacyjną, często przy użyciu specjalnych taśm uszczelniających. Podobnie osprzęt, taki jak gniazdka czy włączniki, powinien być montowany w sposób zapewniający zachowanie ciągłości i szczelności folii.
Niestety, mimo najlepszych chęci, podczas montażu elektryki w wełnie mineralnej można popełnić kilka powszechnych błędów. Przyjrzyjmy się im bliżej.

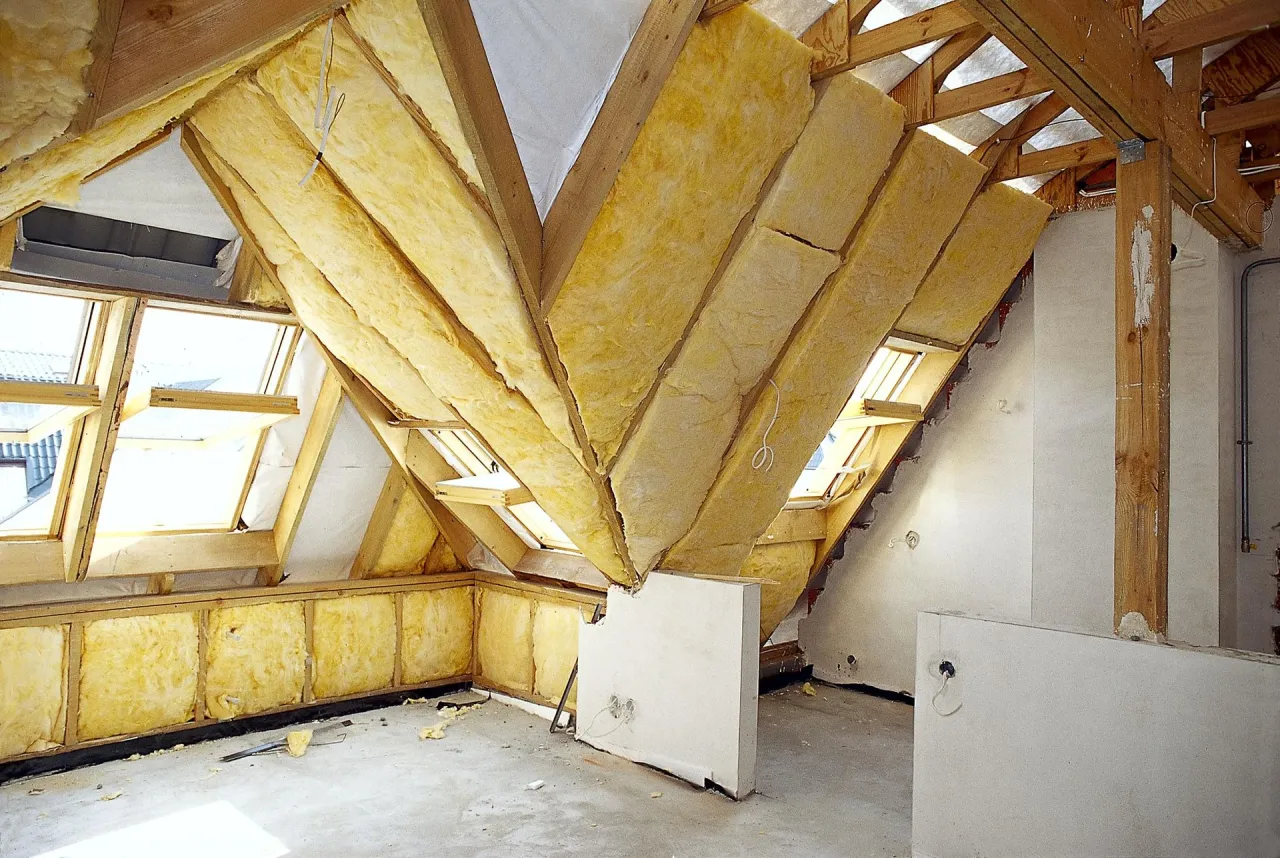

Najczęstsze błędy przy montażu elektryki w wełnie i jak się ich ustrzec
Błąd 1: Ignorowanie spadku obciążalności prądowej
Jednym z najpoważniejszych błędów jest ignorowanie spadku obciążalności prądowej przewodów w izolacji z wełny mineralnej. Instalatorzy, przyzwyczajeni do standardowych obliczeń dla instalacji w tynku, mogą nie uwzględnić faktu, że wełna znacząco ogranicza odprowadzanie ciepła. Konsekwencją tego jest niedoszacowanie przekroju przewodów, co prowadzi do ich nadmiernego nagrzewania się podczas pracy pod obciążeniem. Przegrzewanie uszkadza izolację, zwiększa ryzyko zwarcia, a w skrajnych przypadkach może doprowadzić do pożaru. Według danych Top-Poddasze.pl, jest to jedna z najczęstszych przyczyn problemów z elektryką na poddaszach.
Błąd 2: Uszkodzenie folii paroizolacyjnej i jego konsekwencje
Kolejnym częstym i brzemiennym w skutki błędem jest uszkodzenie folii paroizolacyjnej podczas montażu instalacji elektrycznej. Jak już wspomnieliśmy, folia ta chroni konstrukcję dachu i warstwę izolacji przed wilgocią pochodzącą z wnętrza budynku. Naruszenie jej ciągłości, na przykład podczas wycinania otworów pod puszki instalacyjne bez odpowiedniego uszczelnienia, pozwala na przenikanie wilgoci do wełny. Zawilgocona wełna traci swoje właściwości izolacyjne, a także staje się pożywką dla pleśni i grzybów. Dodatkowo, wilgoć w peszlach i puszkach stwarza ryzyko korozji elementów instalacji elektrycznej.
Przeczytaj również: Przewód 1.5mm2 - ile amper? Bezpieczeństwo i normy
Błąd 3: Nieprawidłowe mocowanie przewodów i ryzyko uszkodzeń
Ostatnim, ale równie istotnym błędem jest nieprawidłowe mocowanie przewodów. Luźno wiszące kable, ocierające się o elementy konstrukcyjne, lub te, które zostały zbyt mocno ściśnięte, są narażone na uszkodzenia mechaniczne. Przetarcie izolacji, zgniecenie przewodu, a nawet jego zerwanie to wszystko może prowadzić do zwarcia, porażenia prądem lub przerwania dopływu energii. Prawidłowe mocowanie przewodów zapewnia ich stabilność, chroni przed nadmiernym naprężeniem i zapobiega ich uszkodzeniu w trakcie eksploatacji budynku.
