Dobór kabli do domu - Jak wybrać bezpieczną i trwałą instalację?

Wybór odpowiedniego okablowania to fundament bezpiecznej i funkcjonalnej instalacji w każdym domu jednorodzinnym. Ten artykuł stanowi kompleksowy przewodnik, który pomoże Ci zrozumieć różnice między przewodami elektrycznymi i teletechnicznymi, dobrać właściwe przekroje do konkretnych zastosowań oraz uniknąć kosztownych błędów, zapewniając spokój na lata.

Fundament Twojego domu: Dlaczego dobór kabli jest kluczowy?

Wybór odpowiedniego okablowania to jedna z najważniejszych decyzji podczas budowy lub remontu domu jednorodzinnego. To właśnie od jakości i prawidłowego doboru przewodów zależy bezpieczeństwo, niezawodność oraz komfort użytkowania instalacji elektrycznej i teletechnicznej przez długie lata. Niewłaściwie dobrane kable mogą prowadzić do szeregu problemów, od drobnych niedogodności po poważne zagrożenia.

Błędy w doborze przewodów mogą skutkować spadkami napięcia, co negatywnie wpływa na pracę urządzeń elektrycznych, a w skrajnych przypadkach może prowadzić do ich uszkodzenia. Co gorsza, zbyt mały przekrój kabla w stosunku do obciążenia może spowodować przegrzewanie się instalacji, co jest bezpośrednią przyczyną pożarów. Dlatego tak istotne jest, aby od samego początku podejść do tematu z należytą starannością i wiedzą.

W nowoczesnym domu funkcjonują dwie główne sieci: instalacja elektryczna, która dostarcza prąd do wszystkich urządzeń, oraz instalacja teletechniczna, odpowiadająca za komunikację internet, telewizję, alarm czy domofon. Obie te sieci, choć pełnią różne funkcje, wymagają precyzyjnego planowania i doboru odpowiednich przewodów, aby działały efektywnie i bezpiecznie.

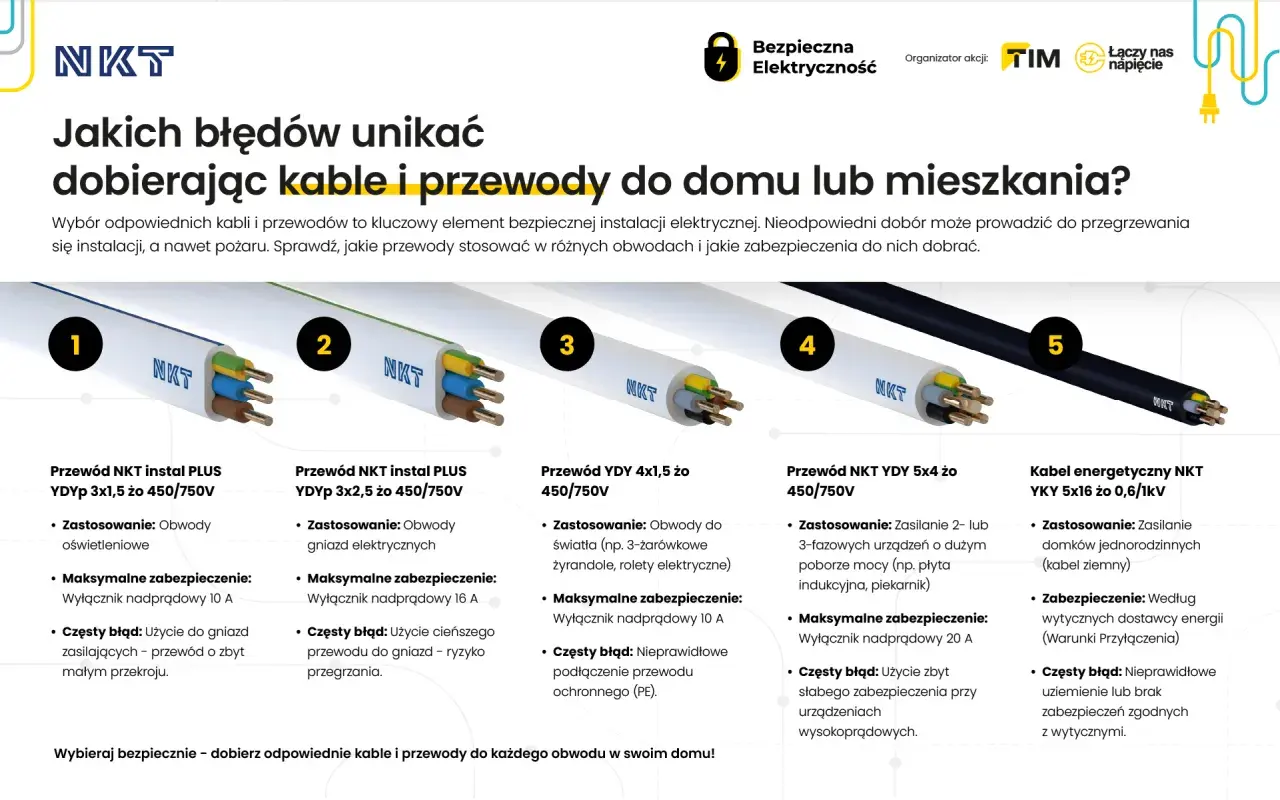

Instalacja elektryczna – Jakie kable zasilą Twój dom?

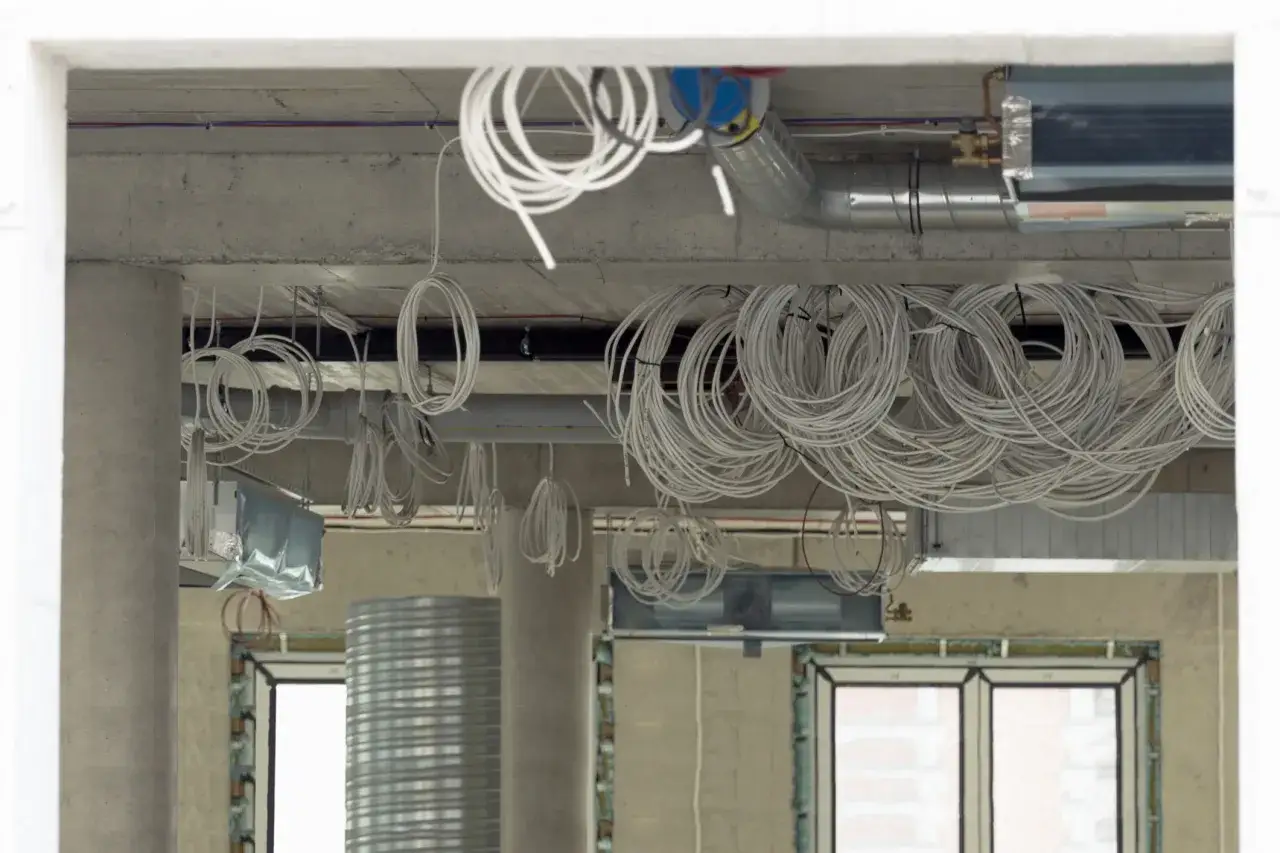

Serce każdej instalacji elektrycznej w domu jednorodzinnym stanowią przewody miedziane. W Polsce, do instalacji wewnętrznych o przekrojach do 10 mm², są one obowiązkowe. Najczęściej spotykanymi typami są przewody YDYp oraz YDY. YDYp to przewód płaski, idealny do układania pod tynkiem ze względu na łatwość montażu i mniejszą grubość warstwy tynku, jaką trzeba nałożyć. YDY to jego okrągły odpowiednik, również często stosowany.

Kluczowym aspektem jest dobór odpowiedniego przekroju kabla do planowanego obciążenia. Poniżej przedstawiamy standardowe zastosowania:

• Kabel 3x1,5 mm² (np. YDYp 3x1,5): Jest to standardowy przekrój dla obwodów oświetleniowych. Trzy żyły (faza, neutralny, ochronny) o przekroju 1,5 mm² są wystarczające do zasilania lamp i innych punktów świetlnych w całym domu.
• Kabel 3x2,5 mm² (np. YDYp 3x2,5): To absolutny standard dla obwodów gniazd wtykowych ogólnego przeznaczenia. Większy przekrój 2,5 mm² zapewnia bezpieczne zasilanie większości urządzeń domowych podłączanych do gniazdek.
• Kabel 5x4 mm² (i większe): Do zasilania urządzeń o dużej mocy, takich jak płyty indukcyjne, piekarniki elektryczne, przepływowe podgrzewacze wody czy inne "prądożerne" sprzęty, niezbędne są kable o większych przekrojach, np. 5x4 mm² lub nawet 5x6 mm². Pięć żył (trzy fazy, neutralny, ochronny) pozwala na podłączenie urządzeń trójfazowych, zapewniając ich stabilną i bezpieczną pracę. Według danych blog. dlaelektrykow. pl, odpowiedni dobór przekroju jest kluczowy dla uniknięcia przegrzewania się przewodów i zapewnienia bezpieczeństwa instalacji.

Przyłącze do budynku i zasilanie ogrodu – Jakie kable układać w ziemi?

Zasilanie główne domu oraz instalacje zewnętrzne, takie jak oświetlenie ogrodowe, zasilanie bramy czy garażu, wymagają zastosowania specjalnych kabli ziemnych, które są odporne na wilgoć, uszkodzenia mechaniczne i zmienne warunki atmosferyczne. Najczęściej stosowanym kablem do tych celów jest miedziany YKY (kabel o żyłach miedzianych, o izolacji i powłoce polwinitowej). Alternatywą, często tańszą, jest jego aluminiowy odpowiednik YAKY.

Wybór głównego kabla zasilającego, doprowadzającego prąd od skrzynki złączowej do rozdzielnicy w domu, zależy od mocy przyłączeniowej oraz odległości. Najczęściej stosuje się kable YKY 5x10 mm² lub YKY 5x16 mm². Większy przekrój (16 mm²) jest zalecany przy większej mocy przyłączeniowej lub dłuższych odcinkach, aby zminimalizować spadki napięcia.

Do zasilania bramy wjazdowej, oświetlenia ogrodowego czy garażu, w zależności od mocy urządzeń i odległości, zazwyczaj wystarczają kable ziemne o przekrojach YKY 3x1,5 mm² lub YKY 3x2,5 mm². W przypadku bardziej rozbudowanych instalacji ogrodowych lub zasilania dodatkowych budynków gospodarczych, warto rozważyć większe przekroje.

Niezwykle ważne jest prawidłowe ułożenie kabla w ziemi. Kable ziemne powinny być układane na odpowiedniej głębokości, zazwyczaj minimum 70 cm, aby zabezpieczyć je przed przypadkowymi uszkodzeniami (np. podczas prac ogrodowych). Dodatkowo, nad kablem należy ułożyć niebieską folię ostrzegawczą, która informuje o obecności instalacji elektrycznej pod ziemią i zapobiega jej uszkodzeniu w przyszłości.

Nowoczesny dom to nie tylko prąd – Przewodnik po kablach teletechnicznych

Współczesny dom to nie tylko sprawna instalacja elektryczna, ale także rozbudowana sieć teletechniczna, która zapewnia dostęp do internetu, telewizji, systemów alarmowych czy domofonów. Prawidłowe okablowanie teletechniczne to gwarancja szybkiej i niezawodnej komunikacji.

• Jaka skrętka do internetu? Do instalacji internetowej (LAN) w nowym budownictwie absolutnym minimum jest skrętka kategorii 6 (Cat. 6). Zapewnia ona przepustowość do 1 Gb/s, co jest wystarczające dla większości szybkich łącz internetowych i przyszłościowych rozwiązań. Kategoria 5e jest już przestarzała.
• Skrętka UTP czy FTP? W warunkach domowych zazwyczaj wystarczająca jest skrętka nieekranowana (UTP Unshielded Twisted Pair). Jeśli jednak kable internetowe będą prowadzone równolegle do przewodów zasilających na dłuższych odcinkach lub w miejscach o dużych zakłóceniach elektromagnetycznych, warto rozważyć wersję ekranowaną (FTP Foiled Twisted Pair lub STP/SFTP), która lepiej chroni sygnał przed interferencjami.
• Jaki kabel koncentryczny do telewizji? Do telewizji naziemnej i satelitarnej stosuje się kable koncentryczne, najczęściej o oznaczeniu RG-6. Przy jego wyborze należy zwrócić uwagę na jakość oplotu (ekranowania), który minimalizuje zakłócenia, oraz na tłumienność. Jeśli kabel będzie prowadzony na zewnątrz, musi być odporny na promieniowanie UV i warunki atmosferyczne (zazwyczaj ma czarną powłokę), natomiast kable wewnętrzne są bardziej elastyczne (zwykle w białej otulinie).
• Okablowanie pod alarm, domofon i kamery: Nie zapomnij o dedykowanym okablowaniu dla systemów bezpieczeństwa. Do systemów alarmowych powszechnie stosuje się przewody typu YTKSY, które są odporne na manipulacje i zapewniają stabilną pracę czujników. Do domofonów, wideodomofonów czy sterowania roletami również używa się dedykowanych przewodów wielożyłowych, które powinny być przewidziane już na etapie projektu.

Praktyczne wskazówki i najczęstsze błędy, których należy unikać

Prawidłowo wykonana instalacja to inwestycja na lata. Aby uniknąć problemów i zapewnić maksymalne bezpieczeństwo, warto pamiętać o kilku kluczowych zasadach:

Zasada nr 1: Podział instalacji na obwody dlaczego to tak ważne? Podział instalacji elektrycznej na mniejsze obwody (np. osobny obwód dla oświetlenia, osobny dla gniazdek w kuchni, osobny dla łazienki) jest fundamentalny. Zapewnia to większe bezpieczeństwo (w przypadku awarii jednego obwodu, reszta domu nadal ma prąd) i ułatwia lokalizowanie oraz usuwanie usterek. Każdy obwód powinien być zabezpieczony osobnym wyłącznikiem nadprądowym i różnicowoprądowym.

Prowadzenie kabli elektrycznych i teletechnicznych obok siebie jak to robić bezpiecznie? Kable elektryczne i teletechniczne powinny być prowadzone w oddzielnych peszlach lub korytkach, a jeśli muszą biec równolegle, należy zachować odpowiednią odległość (minimum 20-30 cm) lub zastosować kable teletechniczne ekranowane (FTP), aby zapobiec zakłóceniom elektromagnetycznym. Nigdy nie należy prowadzić ich w tym samym peszlu.

O czym pamiętać przed położeniem tynków? Lista kontrolna instalatora:

1. Sprawdź, czy wszystkie kable są prawidłowo ułożone i zabezpieczone.
2. Upewnij się, że puszki elektryczne i teletechniczne są zamocowane na odpowiedniej głębokości i wysokości.
3. Wykonaj pomiary rezystancji izolacji, aby wykryć ewentualne uszkodzenia przewodów przed zatynkowaniem.
4. Zrób dokumentację fotograficzną ułożenia kabli przyda się w przyszłości przy montażu mebli czy wieszaniu obrazów.
5. Oznacz wszystkie kable w puszkach i rozdzielnicy.

Dlaczego projekt i konsultacja z elektrykiem to podstawa, a nie zbędny wydatek? Finalny dobór przekrojów i typów kabli, a także cała koncepcja instalacji, zawsze powinny być oparte na profesjonalnym projekcie wykonanym przez uprawnionego elektryka. Konsultacja z fachowcem to nie zbędny wydatek, lecz inwestycja w bezpieczeństwo, funkcjonalność i przyszłościową adaptację Twojego domu. Elektryk z uprawnieniami jest w stanie uwzględnić specyfikę budynku, Twoje potrzeby oraz obowiązujące normy, zapewniając, że instalacja będzie działać bez zarzutu przez wiele lat.
