Dlaczego dobór przewodu do zabezpieczenia 40A jest absolutnie kluczowy dla bezpieczeństwa?
Obciążenie 40 Amperów w domowej instalacji elektrycznej oznacza prąd o znacznym natężeniu, typowy dla urządzeń o bardzo dużej mocy, takich jak profesjonalne płyty indukcyjne, potężne podgrzewacze wody czy nawet zasilanie warsztatowych maszyn. Prawidłowy dobór przewodu do takiego obciążenia jest absolutną podstawą bezpiecznego i niezawodnego działania całej instalacji. To nie jest element, na którym można oszczędzać ani którego można się domyślać.
Konsekwencje użycia zbyt cienkiego kabla w obwodzie 40A mogą być katastrofalne. Przewód o niewystarczającym przekroju będzie się nadmiernie przegrzewać, co prowadzi do niszczenia jego izolacji. To z kolei znacząco zwiększa ryzyko zwarcia, a w najgorszym scenariuszu pożaru. Taka pomyłka to nie tylko kwestia kosztów naprawy, ale przede wszystkim bezpośrednie zagrożenie dla mienia, a nawet życia ludzkiego. Jest to również rażące naruszenie obowiązujących norm, takich jak PN-HD 60364, które określają precyzyjne wymagania dotyczące bezpieczeństwa instalacji elektrycznych.
Jaki przewód do 40A? Konkretna odpowiedź dla instalacji 230V i 400V
W przypadku instalacji jednofazowej, czyli tej najczęściej spotykanej w domach i mieszkaniach, pracującej na napięciu 230V, dla obciążenia 40A wymagany jest przewód miedziany o przekroju co najmniej 10 mm². Często spotykane oznaczenia to np. YDYp 3x10. Dlaczego 10 mm²? Ponieważ przewód o mniejszym przekroju, na przykład 6 mm², nie jest w stanie bezpiecznie odprowadzić tak dużego prądu przez dłuższy czas. Jego obciążalność prądowa jest po prostu zbyt niska, co prowadzi do wspomnianego już przegrzewania i ryzyka uszkodzenia instalacji.
Sytuacja wygląda nieco inaczej w instalacjach trójfazowych (tzw. siłowych), które pracują na napięciu 400V. Tutaj obciążenie 40A rozkłada się na trzy fazy, co pozwala na zastosowanie nieco mniejszych przekrojów przewodów w porównaniu do instalacji jednofazowej przy tej samej mocy. Dla zabezpieczenia 40A i zasilania urządzeń o dużej mocy, zazwyczaj powyżej 7,5-8 kW, często stosuje się przewód miedziany o przekroju 5x6 mm². W niektórych przypadkach, zwłaszcza przy dłuższych odcinkach instalacji, bezpieczniejszym wyborem może być nawet przewód 5x10 mm². Warto jednak zaznaczyć, że dla urządzeń o mniejszej mocy, jak na przykład płyty indukcyjne o mocy do 7,4 kW, często wystarcza przewód 5x4 mm², ale jest on zazwyczaj zabezpieczany niższym prądem, np. 16A lub 20A na fazę.
Aby podsumować kluczowe informacje, przedstawiam tabelę z zalecanymi przekrojami przewodów dla obciążenia 40A:
| Rodzaj instalacji | Materiał przewodu | Zalecany przekrój dla 40A |
|---|---|---|
| Jednofazowa (230V) | Miedź | 10 mm² |
| Trójfazowa (400V) | Miedź | 5x6 mm² lub 5x10 mm² (w zależności od mocy i długości) |
| Jednofazowa (230V) | Aluminium | 16 mm² |
| Trójfazowa (400V) | Aluminium | 5x10 mm² lub 5x16 mm² (dla porównania, rzadziej stosowane w domach) |
To nie tylko przekrój! Co jeszcze musisz wiedzieć, wybierając kabel 40A?

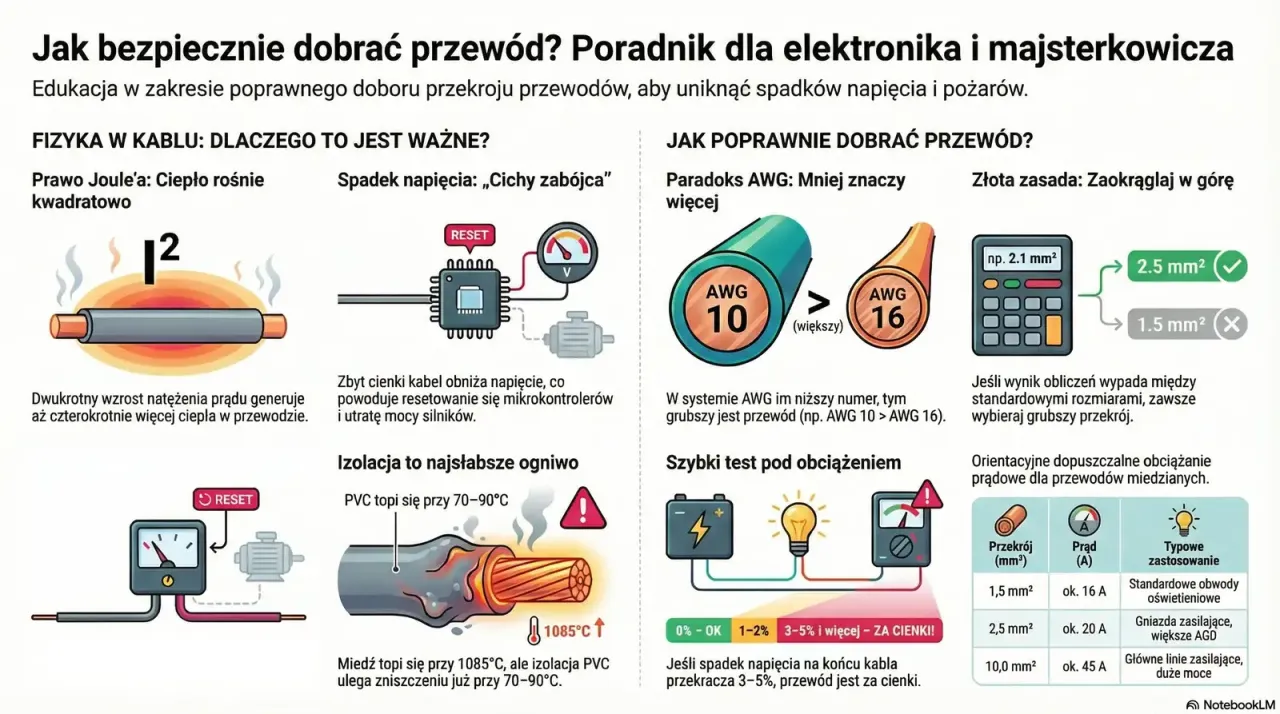

Wybór odpowiedniego przekroju przewodu to nie tylko kwestia samego przekroju geometrycznego. Bardzo ważnym czynnikiem, który często bywa pomijany, jest długość przewodu. Im dłuższy jest obwód elektryczny, tym większy jest spadek napięcia na jego długości. Przy dłuższych odcinkach, na przykład przekraczających 15-20 metrów, konieczne może być zastosowanie przewodu o większym przekroju, aby spadek napięcia nie przekroczył dopuszczalnych norm, które zazwyczaj wynoszą 3-4%. Niedostosowanie się do tego wymogu może skutkować nieprawidłowym działaniem podłączonych urządzeń.
Kolejnym istotnym aspektem jest materiał, z którego wykonany jest przewód. Najczęściej stosujemy przewody miedziane, które charakteryzują się doskonałą przewodnością elektryczną. Jednak w niektórych zastosowaniach można spotkać przewody aluminiowe. Należy pamiętać, że aluminium ma niższą przewodność niż miedź, co oznacza, że dla tego samego obciążenia prądowego, przewód aluminiowy musi mieć większy przekrój. Przykładowo, dla obciążenia 40A, gdzie w przypadku miedzi wystarczy 10 mm², dla aluminium będziemy potrzebować już 16 mm².
Nie można również zapominać o sposobie ułożenia kabla. Przewody ukryte w izolacji termicznej budynku, ułożone w wiązkach z innymi przewodami lub znajdujące się w miejscach o podwyższonej temperaturze otoczenia, mają znacznie gorsze warunki chłodzenia. W takich sytuacjach norma PN-HD 60364 nakazuje stosowanie specjalnych współczynników korekcyjnych, które obniżają dopuszczalną obciążalność prądową danego przewodu. Ignorowanie tych czynników może wymusić wybór przewodu o większym przekroju, niż wynikałoby to z samego obciążenia prądowego.
Najczęstsze zastosowania obwodu 40A w domu i warsztacie
Obwody zabezpieczone wyłącznikiem nadprądowym o wartości 40 Amperów najczęściej spotykamy tam, gdzie potrzebne jest zasilanie urządzeń o bardzo dużej mocy. Jednym z takich przykładów jest zasilanie nowoczesnej, dużej płyty indukcyjnej, szczególnie jeśli jest ona podłączona do instalacji jednofazowej. Urządzenia te potrafią pobierać znaczną moc, zwłaszcza podczas jednoczesnego użytkowania kilku pól grzewczych.
Innym częstym zastosowaniem jest zapewnienie bezpiecznego zasilania dla bardzo mocnych przepływowych podgrzewaczy wody. Te urządzenia, choć kompaktowe, potrzebują ogromnej ilości energii elektrycznej do szybkiego podgrzania wody, co często wymaga dedykowanego obwodu z zabezpieczeniem 40A.
Wreszcie, obwód 40A może być wykorzystywany jako zabezpieczenie przedlicznikowe dla małego mieszkania lub jako główne zasilanie dla podrozdzielnicy w większym domu jednorodzinnym. W warsztacie lub garażu, takie zabezpieczenie może być również konieczne do zasilania wymagających gniazd siłowych, które obsługują profesjonalne maszyny.
Najpoważniejsze błędy przy wyborze przewodu 40A i jak ich uniknąć
Jednym z najpoważniejszych błędów jest dobieranie zabezpieczenia (wyłącznika nadprądowego) do posiadanego już kabla, zamiast odwrotnej kolejności. Pamiętajmy, że to przewód musi być dobrany do przewidywanego obciążenia, a dopiero potem dobieramy do niego zabezpieczenie, które ma chronić ten przewód przed przegrzaniem. Użycie zbyt dużego zabezpieczenia do zbyt cienkiego kabla jest receptą na katastrofę, ponieważ wyłącznik nie zadziała w odpowiednim momencie, pozwalając na niebezpieczne przegrzanie.
Kolejnym częstym błędem jest ignorowanie warunków instalacji i współczynników korekcyjnych. Sposób ułożenia kabla (np. w izolacji, w peszlu, w wiązce), temperatura otoczenia, a także długość przewodu wszystko to ma kluczowe znaczenie dla jego obciążalności. Niewłaściwe uwzględnienie tych czynników prowadzi do niedoszacowania potrzebnego przekroju, co stwarza ryzyko przegrzania i uszkodzenia instalacji.
Na koniec, należy stanowczo ostrzec przed samodzielnym montażem instalacji elektrycznych bez odpowiednich uprawnień. Prace elektryczne, zwłaszcza te związane z obwodami o dużym natężeniu prądu, wymagają specjalistycznej wiedzy i umiejętności. Nieprawidłowo wykonana instalacja może prowadzić do poważnych konsekwencji prawnych, finansowych (koszty napraw, odszkodowania) oraz, co najgorsze, stanowić bezpośrednie zagrożenie dla zdrowia i życia. Zawsze zlecaj takie prace wykwalifikowanym elektrykom z uprawnieniami.
