Planujesz nową instalację, remontujesz dom albo zastanawiasz się, dlaczego przy większym obciążeniu spada napięcie? Dobierając główny przewód instalacji, trzeba uwzględnić nie tylko moc przyłączeniową, lecz także długość trasy, sposób ułożenia, materiał żył i rodzaj zabezpieczeń. Wyjaśniam, czym jest WLZ, jak ocenić przekrój kabla oraz których błędów lepiej nie popełniać.
O bezpieczeństwie zasilania decydują parametry całej trasy
- WLZ łączy złącze lub licznik z rozdzielnicą główną budynku.
- Przekrój dobiera się na podstawie mocy, długości, sposobu ułożenia i spadku napięcia.
- W domu jednorodzinnym często analizuje się kable 4- lub 5-żyłowe, ale liczba żył zależy od układu sieci.
- Popularne przekroje, takie jak 10 lub 16 mm², nie są uniwersalną receptą dla każdego obiektu.
- Po wykonaniu instalacji potrzebne są pomiary elektryczne i protokół potwierdzający bezpieczeństwo.
Od złącza do rozdzielnicy czyli czym naprawdę jest WLZ

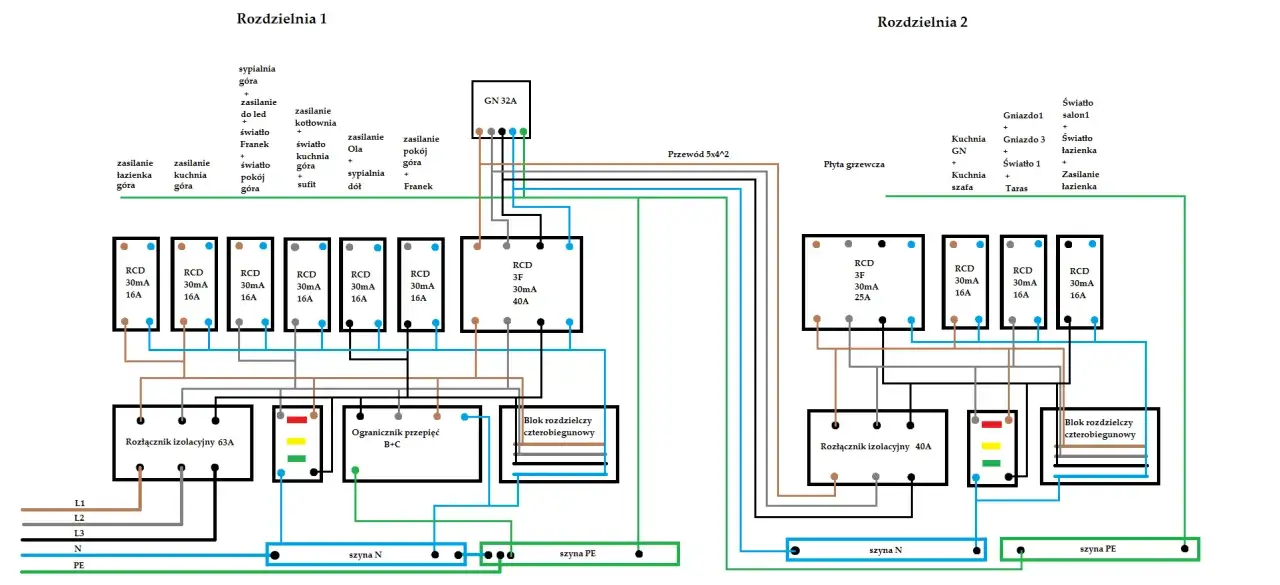

W dokumentacji elektrycznej główny odcinek zasilania budynku najczęściej opisuje się jako wewnętrzną linię zasilającą, czyli WLZ. Prowadzi ona energię od złącza kablowego, układu pomiarowego albo licznika do rozdzielnicy głównej, z której później rozchodzą się obwody gniazd, oświetlenia i urządzeń dużej mocy.
To ważne rozróżnienie, bo WLZ nie jest tym samym co przewód do pojedynczego gniazda. Jego awaria lub zbyt mały przekrój może ograniczyć działanie całego domu. Z mojego doświadczenia wynika, że inwestorzy często modernizują obwody wewnętrzne, ale pomijają właśnie ten odcinek, który decyduje o możliwościach całej instalacji.
Co obejmuje ten odcinek
W domu jednorodzinnym trasa zwykle zaczyna się w złączu na granicy działki albo w szafce licznikowej, a kończy w rozdzielnicy budynku. W mieszkaniu może prowadzić od pionu instalacyjnego lub licznika do rozdzielnicy lokalowej. W budynkach wielorodzinnych WLZ często zasila kilka lokali, więc jego modernizacja wymaga uzgodnień z administracją lub wspólnotą.
Nie można też mylić WLZ z przyłączem. Przyłącze doprowadza energię do punktu określonego przez operatora sieci, natomiast dalszy odcinek instalacji zwykle znajduje się po stronie właściciela obiektu. Granicę odpowiedzialności określają warunki przyłączenia i umowa z operatorem, a nie samo miejsce zamontowania kabla.
Jak dobrać przekrój kabla bez zgadywania
Najczęstszy błąd polega na pytaniu o jeden uniwersalny przekrój, na przykład 10 albo 16 mm². Taka odpowiedź może być orientacyjna, ale nie zastąpi obliczeń. Ja zaczynam dobór od czterech danych: mocy obliczeniowej, długości trasy, sposobu ułożenia i rodzaju żył.
| Parametr | Dlaczego ma znaczenie |
|---|---|
| Moc i prąd obciążenia | Określają, jak duży prąd kabel musi przenosić bez nadmiernego nagrzewania. |
| Długość przewodu | Wpływa na spadek napięcia oraz skuteczność ochrony przeciwporażeniowej. |
| Sposób ułożenia | Kabel w ziemi, rurze, ścianie lub wiązce ma inną obciążalność cieplną. |
| Materiał żył | Miedź i aluminium różnią się rezystancją, ciężarem, ceną oraz wymaganiami przy łączeniu. |
| Zabezpieczenie nadprądowe | Bezpiecznik musi chronić przewód przed przeciążeniem i zwarciem. |
W uproszczeniu dla zasilania trójfazowego prąd można oszacować ze wzoru I = P / √3 × U × cosφ. Dla obciążenia 15 kW przy napięciu 400 V i współczynniku mocy bliskim 1 otrzymujemy około 22 A, ale nie oznacza to automatycznie, że wystarczy dowolny kabel o określonym przekroju. Trzeba jeszcze sprawdzić warunki cieplne, spadek napięcia, prąd zwarciowy i koordynację z zabezpieczeniem.
W instalacjach domowych spotyka się przykładowo kable miedziane 5 × 10 mm² lub 5 × 16 mm², lecz są to tylko typowe warianty do dalszej analizy. Dłuższa trasa, planowana pompa ciepła, płyta indukcyjna, fotowoltaika albo ładowarka samochodu elektrycznego mogą uzasadniać większy przekrój i pozostawienie zapasu mocy.
Spadek napięcia ma praktyczne skutki
Za mały przekrój nie zawsze powoduje natychmiastowe zadziałanie zabezpieczenia. Częściej pojawiają się migotanie oświetlenia, gorsza praca silników, nagrzewanie zacisków lub problemy z urządzeniami elektronicznymi. Im dłuższa trasa, tym większy opór przewodu i tym bardziej rośnie znaczenie spadku napięcia.
Nie zwiększałbym przekroju wyłącznie „na wszelki wypadek” bez sprawdzenia zacisków aparatury i możliwości prowadzenia kabla. Większy przewód kosztuje więcej, jest trudniejszy do ułożenia i może wymagać odpowiednich końcówek, ale w nowym domu często opłaca się zaplanować rozsądny zapas już na etapie budowy.
Jeden kabel czy kilka żył i jaki materiał wybrać
Przy zasilaniu trójfazowym liczba żył zależy od układu sieci oraz miejsca, w którym rozdziela się przewód PEN na PE i N. W nowoczesnych instalacjach często prowadzi się pięć żył: trzy fazowe, neutralną N i ochronną PE. Układ czteroprzewodowy może występować tam, gdzie przewód PEN jest jeszcze wspólny, ale jego zastosowanie musi wynikać z projektu i warunków sieci.
| Rozwiązanie | Typowe zastosowanie | Najważniejsza uwaga |
|---|---|---|
| Kabel miedziany | Domy, krótkie i średnie trasy, rozdzielnice wewnętrzne | Łatwiejszy w obróbce, ale zwykle droższy i cięższy. |
| Kabel aluminiowy | Dłuższe trasy i większe przekroje, szczególnie poza budynkiem | Wymaga zacisków i końcówek przeznaczonych do aluminium. |
| Kabel 4-żyłowy | Układy z przewodem PEN | Nie należy samodzielnie zmieniać sposobu rozdziału PE i N. |
| Kabel 5-żyłowy | Instalacje z oddzielnymi przewodami PE i N | Daje czytelny układ ochronny, ale wymaga zgodności z siecią zasilającą. |
Do prowadzenia w ziemi często stosuje się kable typu YKY, czyli przewody z izolacją i powłoką przeznaczone do instalacji energetycznych, również w gruncie. Wewnątrz budynku wybór może wyglądać inaczej, zależnie od tego, czy przewód jest prowadzony w rurze, kanale, szachcie czy pod tynkiem. Sama nazwa kabla nie wystarcza, jeśli nie znamy warunków montażu.
Przy przejściu z aluminium na miedź trzeba użyć odpowiednich zacisków lub elementów pośrednich. Zwykłe połączenie przypadkowo dobranymi złączkami może z czasem zwiększyć rezystancję styku, a to oznacza lokalne grzanie i ryzyko uszkodzenia aparatury.
Jak zaplanować trasę i zabezpieczenia
Dobry projekt nie kończy się na wyborze kabla. Trzeba zaplanować ochronę mechaniczną, promienie gięcia, sposób wprowadzenia przewodu do rozdzielnicy oraz miejsce na aparaturę. Przy długiej trasie kablowej znaczenie ma również oznaczenie przewodu i dostęp do punktów kontrolnych.
Przeczytaj również: Kabel do silnika 4kW - 230V czy 400V? Bezpieczny wybór
Najważniejsze elementy do sprawdzenia
- Warunki przyłączenia określające moc, układ sieci i zabezpieczenie przedlicznikowe.
- Trasę kabla oraz jej długość, także z uwzględnieniem pionowych i poziomych odcinków.
- Możliwość odłączenia zasilania i dostęp do rozdzielnicy głównej.
- Ochronę przeciwprzepięciową, szczególnie przy zasilaniu napowietrznym lub instalacji odgromowej.
- Rezerwę miejsca w rozdzielnicy na dodatkowe obwody i aparaturę.
- Selektywność zabezpieczeń, czyli takie ich dobranie, aby awaria jednego obwodu nie wyłączała całego budynku.
Przy kablu ułożonym w ziemi ważne są między innymi głębokość, podsypka, ochrona przed uszkodzeniem i oznaczenie trasy. W dokumentacji technicznej spotyka się również wymaganie trwałego opisywania kabli, szczególnie przy większych rozdzielnicach i wielu odpływach.
Nie oszczędzałbym na samej rozdzielnicy. Wolne moduły, opisane obwody i logiczny układ aparatów ułatwiają późniejszy serwis, montaż fotowoltaiki czy dołożenie ochrony przepięciowej. Tania skrzynka bez miejsca na rozbudowę potrafi szybko stać się droższym problemem.
Typowe błędy przy głównym zasilaniu budynku
Najczęściej spotykam się z doborem kabla na podstawie samej mocy przyłączeniowej. To za mało, ponieważ moc wpisana w dokumentach nie pokazuje długości trasy ani realnych warunków chłodzenia przewodu. Drugi częsty błąd to wybór kabla przed ustaleniem, czy instalacja będzie jedno- czy trójfazowa.
- Zbyt mały przekrój powoduje nadmierny spadek napięcia i nagrzewanie.
- Zbyt duże zabezpieczenie może przestać prawidłowo chronić przewód.
- Brak zapasu utrudnia późniejsze podłączenie pompy ciepła, klimatyzacji lub ładowarki EV.
- Nieprawidłowe połączenie Al-Cu zwiększa ryzyko przegrzewania zacisku.
- Samowolny rozdział PEN może naruszyć zasady ochrony przeciwporażeniowej.
- Brak pomiarów sprawia, że instalacja nie ma potwierdzonego stanu technicznego.
Nie warto też kopiować rozwiązania od sąsiada. Dwa domy o podobnej powierzchni mogą mieć zupełnie inne obciążenie, długość przyłącza i sposób prowadzenia kabla. W przypadku starego budynku dochodzi jeszcze stan istniejących przewodów, połączeń oraz uziemienia.
Prace przy tym odcinku powinien wykonać elektryk z odpowiednimi kwalifikacjami. Po zakończeniu potrzebne są między innymi pomiary ciągłości przewodów ochronnych, rezystancji izolacji, impedancji pętli zwarcia, działania wyłączników różnicowoprądowych oraz kolejności faz, jeśli instalacja jest trójfazowa.
Co ustalić przed zamówieniem kabla
Zanim kupię przewód, przygotowuję krótką listę danych, które pozwalają uniknąć kosztownej pomyłki. Potrzebne są warunki przyłączenia, schemat układu sieci, długość trasy, moc obliczeniowa i planowane odbiorniki. Dopiero wtedy można sensownie porównać miedź z aluminium oraz różne przekroje.
Dobrze jest od razu uwzględnić urządzenia, które mogą pojawić się za kilka lat. Jeśli planujesz pompę ciepła, klimatyzację, kuchnię elektryczną, magazyn energii lub samochód elektryczny, powiedz o tym projektantowi przed wykonaniem WLZ. Późniejsza wymiana kabla bywa znacznie droższa niż rozsądne zwiększenie przekroju na początku.
Najbezpieczniejsza zasada brzmi prosto: nie wybieraj kabla wyłącznie po liczbie żył ani po cenie za metr. Liczy się cały układ, czyli przewód, sposób ułożenia, zabezpieczenia, rozdzielnica i pomiary końcowe. Właśnie ta spójność decyduje o tym, czy instalacja będzie działać stabilnie i bezpiecznie przez lata.
