W świecie elektryczności, gdzie nawet drobne zaniedbanie może mieć poważne konsekwencje, zrozumienie roli poszczególnych elementów jest absolutnie kluczowe. Szczególnie ważne jest rozpoznanie i prawidłowe wykorzystanie przewodów o specyficznej kolorystyce, takich jak żółto-zielony. Ten artykuł przybliży Ci znaczenie tego symbolu bezpieczeństwa, wyjaśni jego funkcję i podpowie, jak uniknąć niebezpiecznych błędów podczas prac z instalacją elektryczną.
Żółto-zielony kabel to przewód ochronny PE, kluczowy dla Twojego bezpieczeństwa
- Żółto-zielony przewód (PE) służy wyłącznie do ochrony przed porażeniem prądem elektrycznym.
- Łączy metalowe części urządzeń z uziemieniem, odprowadzając niebezpieczne napięcie.
- Jego kolorystyka jest ściśle regulowana normą PN-HD 308 S2: 2007 i zarezerwowana tylko dla funkcji ochronnej.
- Użycie go do innych celów (np. jako przewód fazowy L lub neutralny N) jest skrajnie niebezpieczne.
- Współczesne instalacje (TN-S) wymagają oddzielnych przewodów PE i N.
- Przewód neutralny (N) jest niebieski, fazowe (L) to brązowy, czarny lub szary.

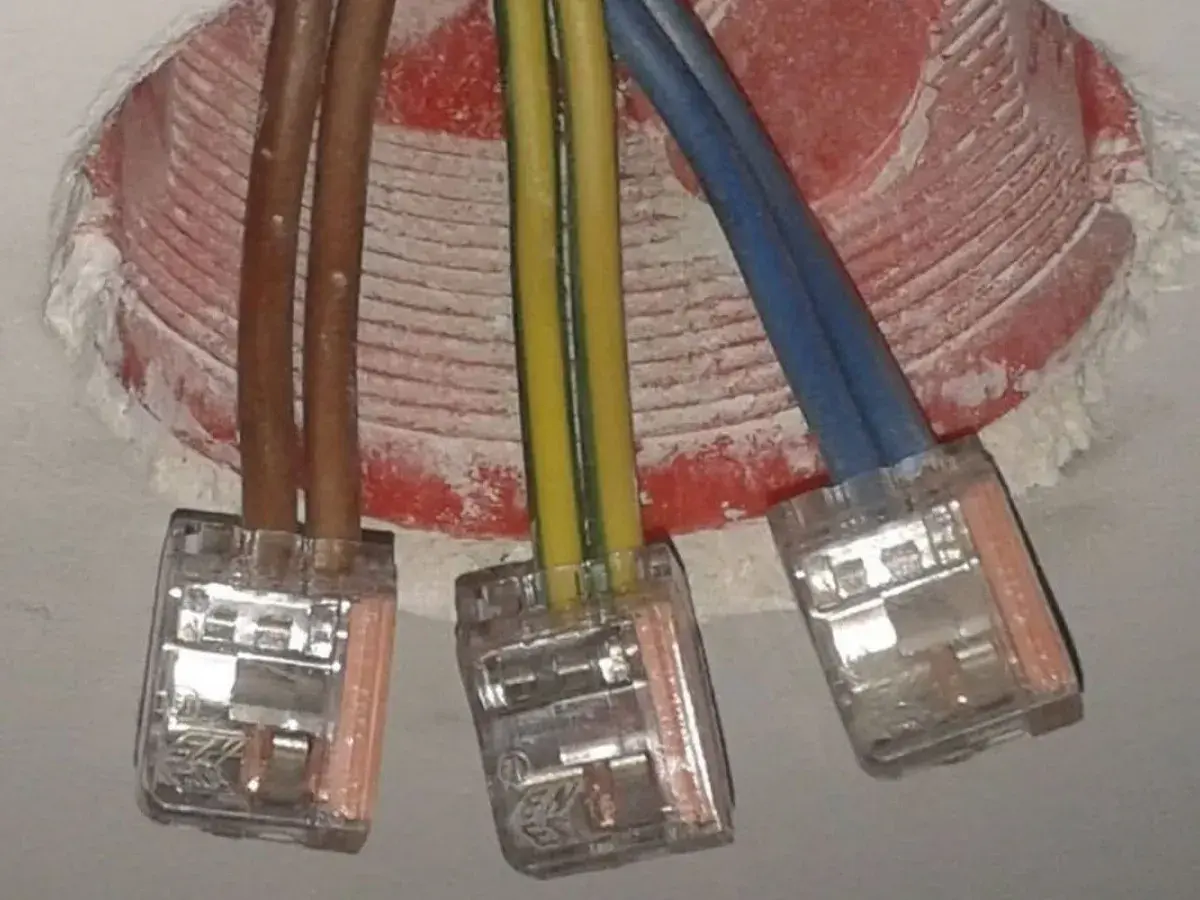

Żółto-zielony kabel w ścianie: Dlaczego jego rozpoznanie to absolutna podstawa Twojego bezpieczeństwa?
W każdej instalacji elektrycznej, niezależnie czy jest to dom, mieszkanie, czy miejsce pracy, bezpieczeństwo jest priorytetem. Żółto-zielony przewód odgrywa w tym procesie rolę absolutnie fundamentalną. Jego prawidłowe rozpoznanie i zrozumienie jego funkcji to nie tylko kwestia wiedzy technicznej, ale przede wszystkim świadomego podejścia do ochrony własnego życia i zdrowia. Ignorowanie jego znaczenia może prowadzić do sytuacji zagrażających życiu.
To nie dekoracja, a sygnał ratujący życie: Czym jest tajemniczy przewód w dwóch kolorach?
Kabel o charakterystycznym żółto-zielonym ubarwieniu to nic innego jak przewód ochronny, oznaczany symbolem PE (od angielskiego *Protective Earth*). Jego jedyną i nadrzędną funkcją jest zapewnienie bezpieczeństwa użytkownikom urządzeń elektrycznych. Jak to działa? Przewód ten jest kluczowym elementem systemu uziemienia. Łączy on metalowe, dostępne dla dotyku części urządzeń elektrycznych na przykład obudowy pralek, lodówek czy komputerów bezpośrednio z uziemieniem instalacji. W przypadku wystąpienia jakiejkolwiek awarii, na przykład uszkodzenia izolacji wewnętrznej, która spowodowałaby pojawienie się niebezpiecznego napięcia na obudowie, przewód PE natychmiast odprowadza to napięcie do ziemi. Zapobiega to sytuacji, w której dotknięcie obudowy mogłoby spowodować porażenie prądem.
Krótka definicja wprost z norm: Co oznacza skrót PE i dlaczego musisz go znać?
Skrót PE oznacza Protective Earth, czyli po polsku przewód ochronny. Jego kolorystyka połączenie żółtego i zielonego nie jest przypadkowa. Jest ona ściśle określona przez międzynarodowe i krajowe normy bezpieczeństwa. W Polsce kluczową normą jest PN-HD 308 S2:2007, która jest implementacją europejskiego dokumentu harmonizacyjnego. Norma ta jednoznacznie rezerwuje kombinację kolorów żółto-zielonego wyłącznie dla przewodów ochronnych. Oznacza to, że żaden z tych kolorów ani żółty, ani zielony nie może być użyty samodzielnie do oznaczenia innego typu przewodu, a ich połączenie jest zarezerwowane tylko i wyłącznie dla funkcji PE. Jest to niezwykle ważne dla natychmiastowej identyfikacji i zapobiegania pomyłkom.
Główny bohater instalacji elektrycznej: Jaką rolę odgrywa przewód ochronny?

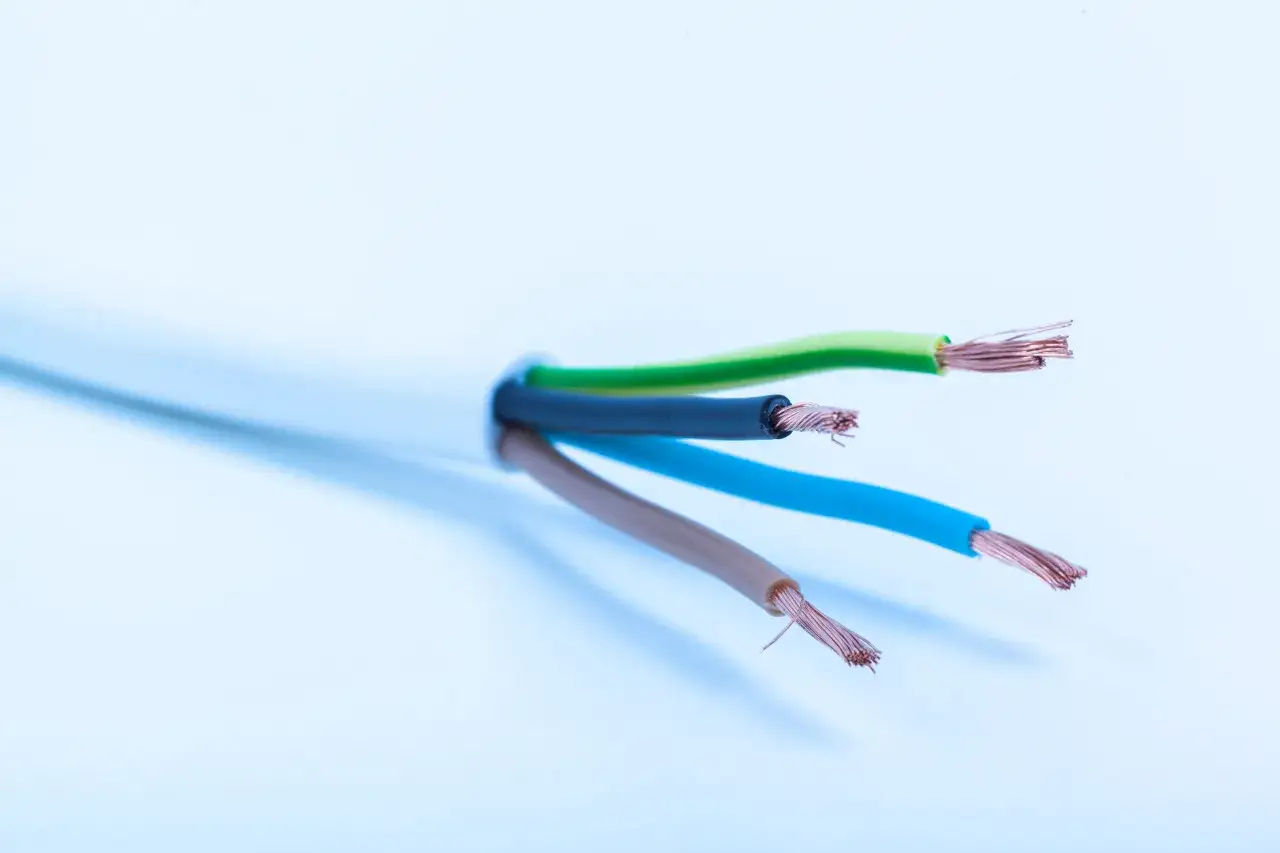

Przewód ochronny PE to cichy bohater każdej instalacji elektrycznej, który działa w tle, zapewniając nam bezpieczeństwo. Jego rola jest nieoceniona, zwłaszcza w sytuacjach awaryjnych, które mogą zdarzyć się w każdym domu czy miejscu pracy.Jak działa ochrona przed porażeniem? Proste wyjaśnienie na przykładzie awarii pralki
Wyobraźmy sobie sytuację awarii pralki. Uszkodzeniu uległa wewnętrzna izolacja jednego z przewodów zasilających, przez co prąd zaczyna płynąć po metalowej obudowie urządzenia. Bez sprawnego przewodu ochronnego, dotknięcie tej obudowy przez człowieka groziłoby śmiertelnym porażeniem prądem. Jednak w przypadku prawidłowo wykonanej instalacji z przewodem PE, sytuacja wygląda inaczej. Przewód ochronny, połączony z obudową pralki, natychmiast odprowadza niebezpieczne napięcie do ziemi. Ten gwałtowny przepływ prądu powoduje zadziałanie zabezpieczeń najczęściej wyłącznika różnicowoprądowego (tzw. różnicówki) lub bezpiecznika nadprądowego. Wyłącznik różnicowoprądowy jest szczególnie czuły na takie nieprawidłowości i w ułamku sekundy odcina zasilanie, zanim prąd zdąży wyrządzić krzywdę. W ten sposób przewód PE działa jak system ratunkowy, chroniąc nas przed skutkami awarii.
Skąd ten kolor? Krótka historia unifikacji oznaczeń w trosce o bezpieczeństwo
Standaryzacja kolorów przewodów elektrycznych nie jest dziełem przypadku. Jest to wynik ewolucji myślenia o bezpieczeństwie w elektryce na przestrzeni lat. W przeszłości różne kraje, a nawet różni producenci, stosowali własne, często niekonsekwentne oznaczenia kolorystyczne. Prowadziło to do licznych pomyłek, które miały tragiczne konsekwencje. Dlatego też podjęto globalne działania zmierzające do ujednolicenia tych oznaczeń. Celem było stworzenie uniwersalnego systemu, który pozwoli każdemu elektrykowi, niezależnie od kraju czy doświadczenia, na szybkie i bezbłędne rozpoznanie funkcji każdego przewodu. Kombinacja żółtego i zielonego została wybrana dla przewodu ochronnego ze względu na jej wyraźne odróżnienie od kolorów używanych dla przewodów fazowych i neutralnych, co minimalizuje ryzyko pomyłki.
Dlaczego kombinacja żółtego i zielonego jest zarezerwowana tylko dla PE?
Norma PN-HD 308 S2:2007, podobnie jak jej międzynarodowe odpowiedniki, jest bardzo restrykcyjna w kwestii użycia kolorów. Kombinacja żółto-zielona została wybrana jako unikalny identyfikator przewodu ochronnego, ponieważ jest ona łatwo rozpoznawalna i jednoznacznie kojarzona z funkcją bezpieczeństwa. Jej zastosowanie wyłącznie do celów uziemienia zapobiega sytuacji, w której ktoś mógłby przez pomyłkę podłączyć przewód fazowy lub neutralny do punktu, który powinien być uziemiony, lub odwrotnie. Jest to kluczowy element systemu zapobiegającego wypadkom i zapewniający spójność instalacji elektrycznych na całym świecie.
Kategoryczny zakaz! Najczęstsze i najbardziej niebezpieczne błędy związane z żółto-zielonym kablem
Niewłaściwe obchodzenie się z przewodem ochronnym to jeden z najpoważniejszych błędów, jakie można popełnić podczas prac elektrycznych. Konsekwencje mogą być nie tylko kosztowne, ale przede wszystkim śmiertelnie niebezpieczne.
Czy mogę go użyć "na chwilę" jako przewodu fazowego lub niebieskiego? Wyjaśniamy, dlaczego to tragiczny pomysł
Absolutnie nie wolno używać przewodu żółto-zielonego do jakichkolwiek innych celów niż funkcja ochronna. Podłączanie go jako przewodu fazowego (L) lub neutralnego (N) jest krytycznym błędem, który stwarza bezpośrednie zagrożenie życia. Jeśli taki przewód zostanie podłączony do obudowy urządzenia, a następnie zostanie użyty do zasilania, obudowa ta znajdzie się pod pełnym napięciem sieciowym. Dotknięcie jej w takiej sytuacji niemal na pewno doprowadzi do porażenia prądem. Pamiętaj: żółto-zielony oznacza PE i tylko PE!
Co grozi za pominięcie lub złe podłączenie przewodu PE? Scenariusze, których chcesz uniknąć
- Brak ochrony przed porażeniem: W przypadku awarii izolacji, urządzenie nie będzie uziemione, a jego obudowa znajdzie się pod niebezpiecznym napięciem.
- Uszkodzenie sprzętu: Nieprawidłowe podłączenie lub brak uziemienia może prowadzić do uszkodzenia wrażliwych podzespołów elektronicznych w urządzeniach.
- Niezadziałanie zabezpieczeń: Wyłącznik różnicowoprądowy lub bezpiecznik nadprądowy mogą nie zadziałać prawidłowo w sytuacji awaryjnej, jeśli obwód ochronny nie jest poprawnie wykonany.
- Ryzyko pożaru: W niektórych przypadkach nieprawidłowe połączenia mogą prowadzić do przegrzewania się przewodów i potencjalnego ryzyka pożaru.
Mit obalony: "W starej instalacji go nie było, więc nie jest potrzebny" - dlaczego to śmiertelnie groźny błąd myślowy?
Często można spotkać się z opinią, że w starszych instalacjach elektrycznych, które nie posiadały przewodu PE, nie jest on potrzebny. Jest to śmiertelnie groźny błąd myślowy. Starsze instalacje, często wykonane w układzie TN-C, wykorzystywały przewód PEN, który pełnił jednocześnie funkcję przewodu ochronnego i neutralnego. Współczesne urządzenia, zwłaszcza te klasy I ochrony (posiadające metalową obudowę), są projektowane z myślą o systemach z oddzielnym przewodem ochronnym PE (układ TN-S). Podłączanie takiego urządzenia do instalacji bez sprawnego przewodu PE lub z prowizorycznym "uziemieniem" jest skrajnie niebezpieczne. Nawet jeśli instalacja jest stara, każde nowe urządzenie z metalową obudową powinno być podłączone do uziemienia, jeśli jest to wymagane przez jego konstrukcję. W takich sytuacjach konieczna jest modernizacja instalacji lub konsultacja z elektrykiem.
Od teorii do praktyki: Jak prawidłowo podłączyć przewód żółto-zielony?
Prawidłowe podłączenie przewodu ochronnego jest równie ważne, jak jego rozpoznanie. Oto kilka praktycznych wskazówek, które pomogą Ci wykonać tę czynność bezpiecznie.
Podłączamy gniazdko krok po kroku: Gdzie jest miejsce dla styku ochronnego?
- Wyłącz zasilanie! Przed rozpoczęciem jakichkolwiek prac z instalacją elektryczną, bezwzględnie wyłącz zasilanie w odpowiednim obwodzie na tablicy rozdzielczej. Upewnij się, że napięcie nie dociera do miejsca pracy, sprawdzając to próbnikiem napięcia.
- Zlokalizuj przewód PE: W instalacji powinien znajdować się przewód żółto-zielony.
- Podłącz do gniazdka: W standardowym gniazdku elektrycznym znajdują się dwa otwory na przewody fazowy i neutralny oraz dwa metalowe styki po bokach. Przewód żółto-zielony należy podłączyć właśnie do tych styków ochronnych, które są połączone z bolcem uziemiającym gniazdka. Zazwyczaj są one oznaczone symbolem uziemienia (trzy poziome kreski o malejącej długości) lub są w kolorze żółto-zielonym.
- Sprawdź połączenie: Upewnij się, że przewód jest solidnie zamocowany w zacisku.
Montaż lampy sufitowej: Jak zidentyfikować i bezpiecznie podłączyć uziemienie?
Podczas montażu lampy sufitowej, zwłaszcza tej z metalową obudową, kluczowe jest podłączenie przewodu ochronnego. Zazwyczaj w oprawie lampy znajduje się dedykowane miejsce do podłączenia uziemienia. Może to być śrubka z symbolem uziemienia lub po prostu przewód wychodzący z lampy, który jest właśnie przewodem PE. Zidentyfikuj ten punkt i podłącz do niego żółto-zielony przewód z instalacji. Pamiętaj, aby również w tym przypadku najpierw wyłączyć zasilanie i upewnić się, że nie ma napięcia.
Problem: W puszce lub kostce brakuje żółto-zielonego przewodu. Co robić w takiej sytuacji?
Jeśli podczas prac instalacyjnych odkryjesz, że w puszce połączeniowej lub kostce brakuje przewodu żółto-zielonego, nie próbuj improwizować. Samodzielne próby "uziemienia" urządzenia w inny sposób, na przykład poprzez podłączenie go do rury wodociągowej czy gazowej, są skrajnie niebezpieczne i zabronione. W takiej sytuacji jedynym prawidłowym rozwiązaniem jest skontaktowanie się z wykwalifikowanym elektrykiem. Specjalista oceni stan instalacji i zaproponuje bezpieczne rozwiązanie, które może obejmować modernizację instalacji lub zastosowanie odpowiednich zabezpieczeń.

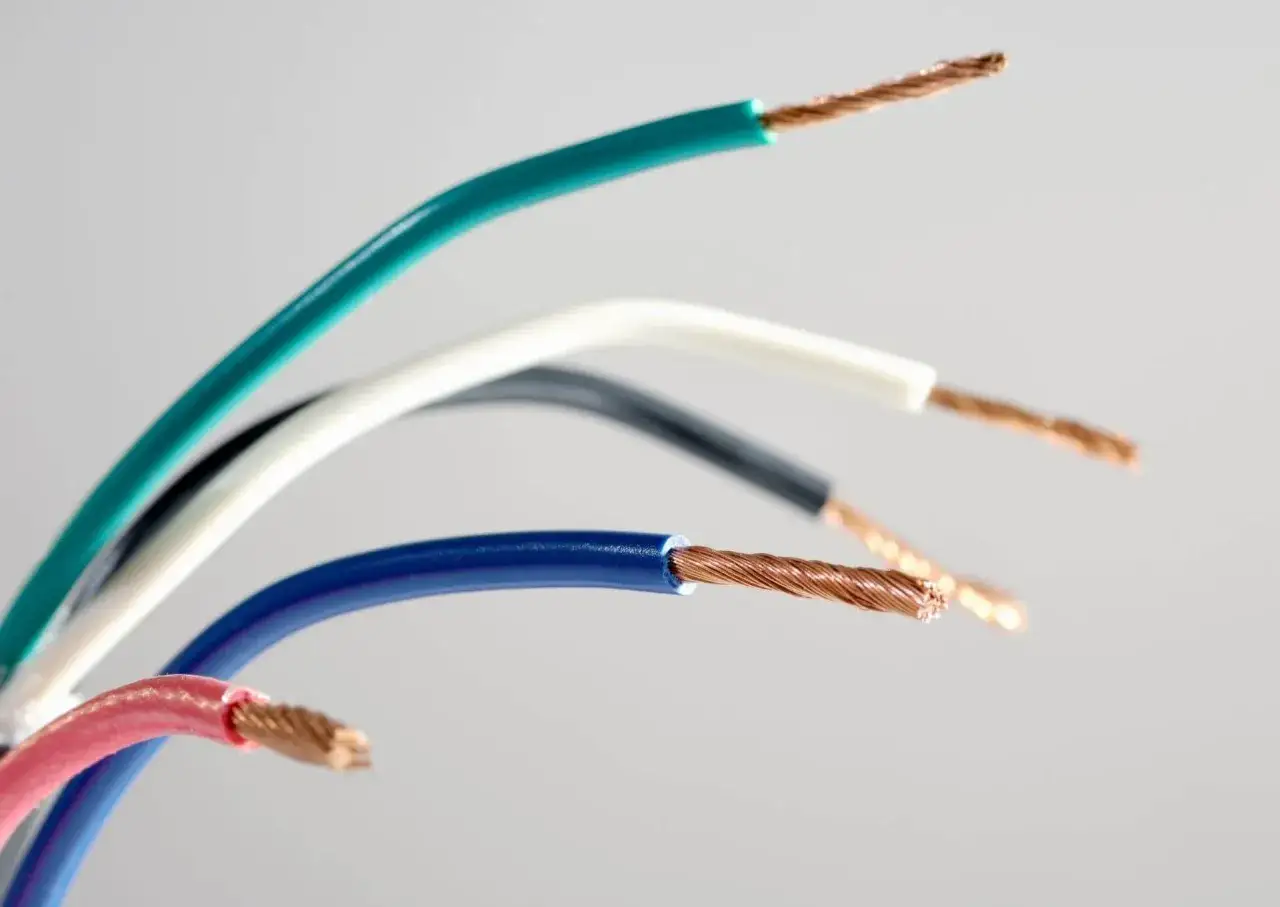

Poznaj całą paletę bezpieczeństwa: Szybka ściągawka z pozostałych kolorów kabli
Choć żółto-zielony przewód jest kluczowy dla bezpieczeństwa, warto znać również oznaczenia pozostałych przewodów, aby w pełni rozumieć działanie instalacji elektrycznej.
Niebieski (N): Do czego służy przewód neutralny i dlaczego nie wolno go mylić z ochronnym?
Przewód neutralny, oznaczony kolorem niebieskim, jest podstawowym elementem obwodu elektrycznego w systemach jednofazowych. Służy on jako "powrotna droga" dla prądu po przejściu przez urządzenie, prąd wraca do źródła właśnie tym przewodem. Choć w normalnych warunkach przewód neutralny nie powinien być pod napięciem, może się tak zdarzyć w przypadku awarii lub specyficznych konfiguracji sieci. Dlatego też nie wolno go mylić z przewodem ochronnym (PE). Przewód neutralny jest częścią roboczą obwodu, podczas gdy PE jest elementem bezpieczeństwa.
Przeczytaj również: Kable teleinformatyczne - klucz do wydajnej i bezpiecznej sieci
Brązowy, czarny, szary (L): Co oznaczają przewody fazowe i dlaczego może być ich kilka?
Przewody fazowe, najczęściej spotykane w kolorach brązowym, czarnym lub szarym, to te, które dostarczają napięcie do urządzenia. To właśnie one są pod napięciem sieciowym i to przez nie płynie prąd, który zasila nasze urządzenia. W instalacjach jednofazowych zazwyczaj mamy jeden przewód fazowy. Natomiast w instalacjach trójfazowych, które stosuje się do zasilania większych odbiorników (np. silników, pieców przemysłowych), występują trzy przewody fazowe, które mogą mieć różne kolory (jednak w obrębie jednej instalacji powinny być spójne). Zawsze pamiętaj, że przewody fazowe są potencjalnie niebezpieczne i należy obchodzić się z nimi z najwyższą ostrożnością.
