Przewód neutralny - Zrozum jego rolę, uniknij zagrożeń!

Przewód neutralny, choć często niedoceniany, jest absolutnie fundamentalnym elementem każdej instalacji elektrycznej. To on, niczym cichy bohater, zapewnia prawidłowe działanie wszystkich podłączonych urządzeń, zamykając obwód elektryczny i umożliwiając przepływ prądu. Jednak jego rola nie ogranicza się jedynie do zapewnienia funkcjonalności. Niewłaściwe funkcjonowanie lub uszkodzenie przewodu neutralnego może stać się źródłem poważnych zagrożeń, prowadząc do uszkodzenia sprzętu RTV i AGD, a w skrajnych przypadkach nawet do niebezpiecznych sytuacji. Zrozumienie, czym jest przewód neutralny, jaką funkcję pełni i jakie są potencjalne konsekwencje jego awarii, jest kluczowe dla każdego, kto dba o bezpieczeństwo swojej domowej sieci elektrycznej. Szczególnie niebezpieczne okazuje się zjawisko tak zwanego "upalonego zera", które może przynieść katastrofalne skutki dla naszego sprzętu.

Przewód neutralny – cichy bohater czy potencjalne zagrożenie w Twoim domu?

Wprowadzenie do tematu przewodu neutralnego musi zacząć się od podkreślenia jego podwójnej natury. Z jednej strony, jest on niezbędny do tego, by światło się zapaliło, a telewizor działał. Bez niego prąd nie miałby drogi powrotnej, a obwód elektryczny pozostałby otwarty. Z drugiej strony, jego ciągłość i prawidłowe parametry są warunkiem bezpieczeństwa. Gdy coś pójdzie nie tak z przewodem neutralnym, konsekwencje mogą być bardzo dotkliwe. Zjawisko "upalonego zera", o którym często mówi się w kontekście awarii instalacji, to nic innego jak przerwanie tego kluczowego połączenia. Może ono prowadzić do nagłego wzrostu napięcia w sieci, co w mgnieniu oka potrafi zniszczyć nawet najnowocześniejszy sprzęt elektroniczny. Dlatego tak ważne jest, abyśmy rozumieli jego rolę i potrafili rozpoznać potencjalne problemy.

Czym jest przewód neutralny i do czego tak naprawdę służy?

Przewód neutralny, oznaczany symbolem N, to jeden z podstawowych elementów każdej instalacji elektrycznej, zarówno tej jednofazowej, jak i trójfazowej. Jego główna i niepodważalna funkcja to zapewnienie odpowiedniej drogi powrotnej dla prądu elektrycznego. Mówiąc prościej, to dzięki niemu obwód elektryczny zostaje zamknięty, co umożliwia przepływ energii od źródła do odbiornika i z powrotem. W idealnych warunkach, potencjał elektryczny przewodu neutralnego względem ziemi powinien być bardzo niski, bliski zeru woltów. Stąd też wzięła się jego potoczna nazwa "przewód zerowy".

Czy w przewodzie neutralnym płynie prąd? To pytanie, które często budzi wątpliwości. Odpowiedź brzmi: tak, ale zależy to od rodzaju instalacji i jej obciążenia. W prostej instalacji jednofazowej, gdzie mamy jeden przewód fazowy (L) i jeden neutralny (N), prąd płynący przez przewód neutralny jest dokładnie taki sam, jak ten płynący przez fazowy. Oba tworzą zamkniętą pętlę. Sytuacja jest nieco bardziej złożona w instalacjach trójfazowych. W teorii, gdy obciążenie na wszystkich trzech fazach jest idealnie zrównoważone, prąd w przewodzie neutralnym powinien być bliski zeru. Jednak w rzeczywistości, w domowych instalacjach, obciążenie rzadko kiedy jest idealnie symetryczne. Różne urządzenia włączamy w różnych momentach, co powoduje przepływ tzw. prądu wyrównawczego przez przewód neutralny. Ten prąd również jest częścią normalnego funkcjonowania instalacji.

Napięcie bliskie zeru na przewodzie neutralnym jest kluczowe dla bezpieczeństwa i prawidłowego działania urządzeń. Oznacza to, że punkt odniesienia dla napięcia fazowego jest stabilny. Większość urządzeń domowych jest zaprojektowana do pracy przy napięciu około 230V między przewodem fazowym a neutralnym. Gdyby przewód neutralny miał wysoki potencjał, napięcie na odbiornikach byłoby inne, co mogłoby prowadzić do ich uszkodzenia lub nieprawidłowego działania.

Jak bezbłędnie zidentyfikować przewód neutralny w puszce lub gniazdku?

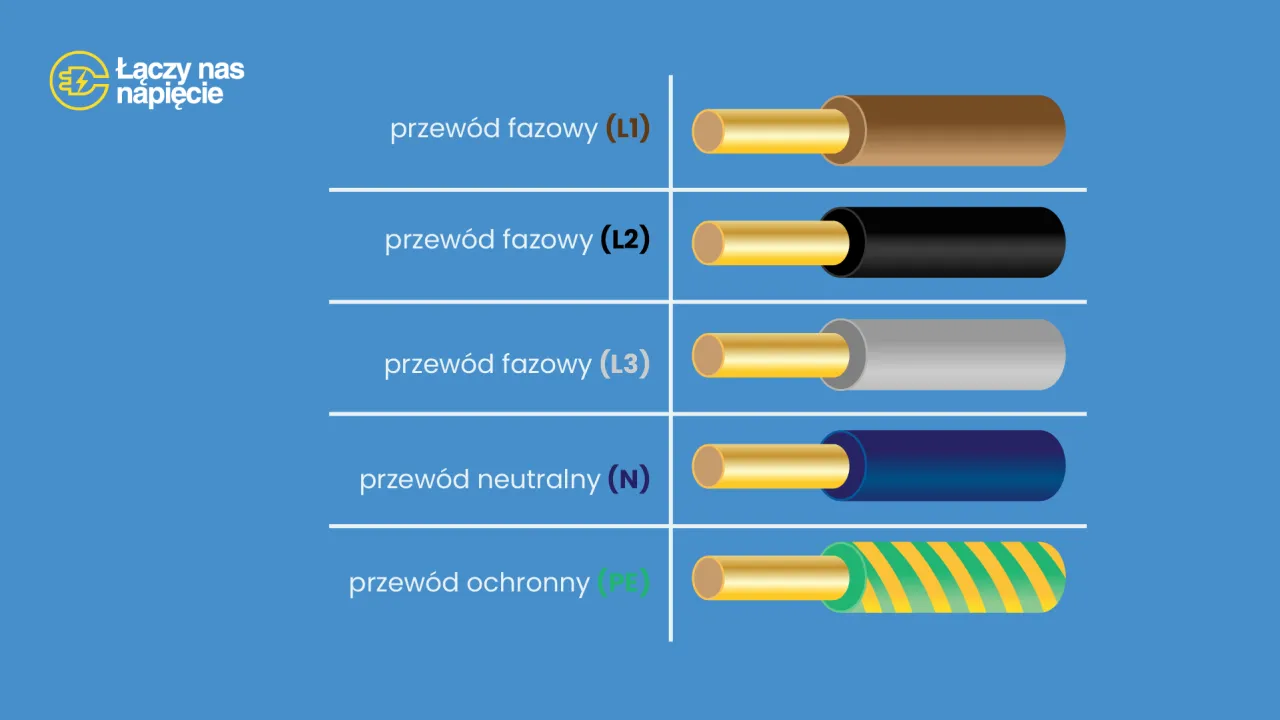

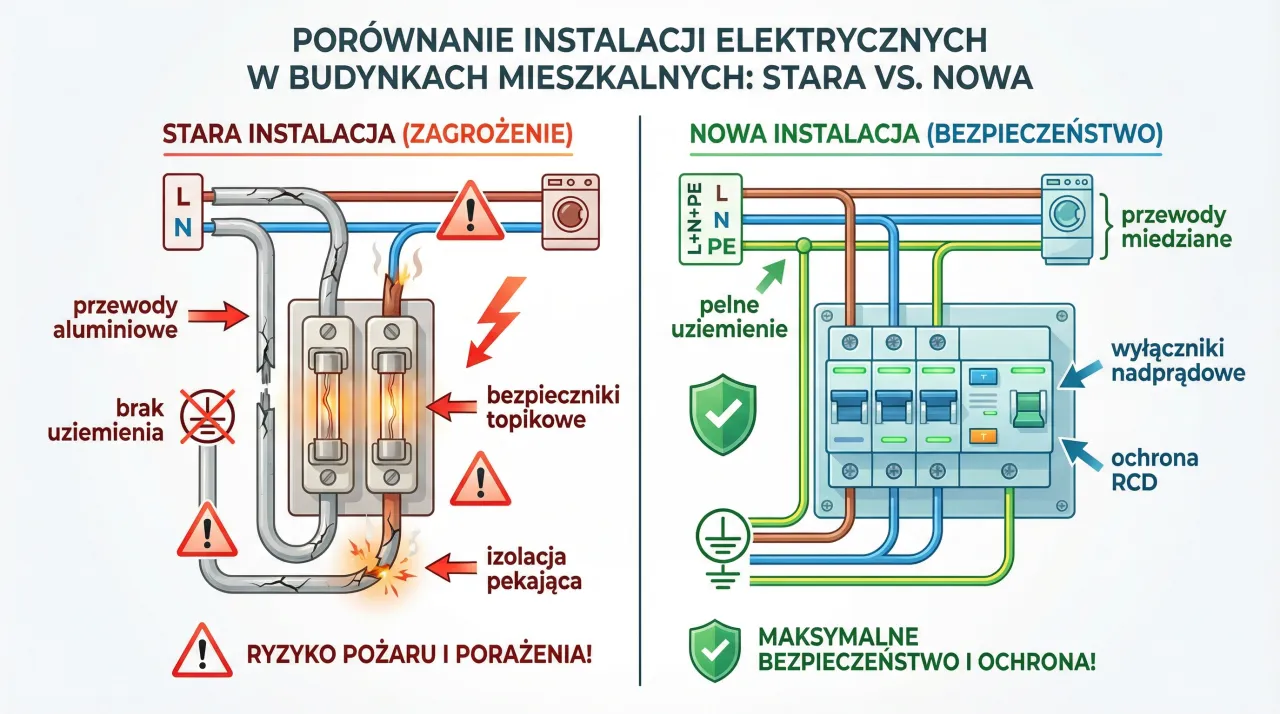

Identyfikacja przewodu neutralnego jest kluczowa, zwłaszcza podczas prac remontowych czy naprawczych. Na szczęście, obowiązujące normy znacznie ułatwiają to zadanie. Zgodnie z aktualną normą PN-HD 308 S2: 2007, która obowiązuje w Polsce, przewód neutralny (N) powinien mieć izolację w kolorze jasnoniebieskim. Jest to uniwersalny znak rozpoznawczy, który powinien być stosowany we wszystkich nowych instalacjach i przy modernizacjach.

Jednakże, musimy być świadomi, że w starszym budownictwie możemy natknąć się na instalacje, w których stosowano inne oznaczenia kolorystyczne. W takich przypadkach przewód neutralny mógł mieć inny kolor, na przykład czarny, szary, a nawet biały. Dlatego tak ważne jest, aby nigdy nie polegać wyłącznie na kolorze, zwłaszcza w starszych budynkach. Zawsze warto potwierdzić swoje przypuszczenia za pomocą odpowiednich narzędzi.

Jak więc sprawdzić, który przewód jest neutralny? Najlepszym narzędziem do tego celu jest miernik uniwersalny, potocznie zwany multimetrem. Oto jak można go użyć:

1. Upewnij się, że zasilanie jest włączone: Aby dokonać pomiaru napięcia, instalacja musi być pod napięciem. Pamiętaj o zachowaniu szczególnej ostrożności!
2. Ustaw miernik na pomiar napięcia stałego (AC): Wybierz zakres pomiarowy odpowiedni dla napięcia sieciowego, zazwyczaj 600V lub 1000V AC.
3. Zmierz napięcie między przewodem podejrzanym o bycie neutralnym a przewodem fazowym: Jeśli masz pewność, który przewód jest fazowy (np. brązowy lub czarny w nowszej instalacji), dotknij jednym biegunem miernika do niego, a drugim do przewodu, który podejrzewasz o bycie neutralnym. Prawidłowy pomiar powinien wskazać napięcie zbliżone do 230V.
4. Zmierz napięcie między przewodem podejrzanym o bycie neutralnym a przewodem ochronnym (PE): Następnie, dotknij jednym biegunem miernika do przewodu ochronnego (żółto-zielonego), a drugim do przewodu, który badasz. W sprawnie działającej instalacji napięcie między przewodem neutralnym a ochronnym powinno być bardzo niskie, bliskie zeru woltów.

Jeśli oba pomiary wskazują na prawidłowe wartości, możesz być niemal pewien, że masz do czynienia z przewodem neutralnym. Pamiętaj jednak, że wszelkie prace przy instalacji elektrycznej powinny być wykonywane z najwyższą ostrożnością, a w razie jakichkolwiek wątpliwości, najlepiej skonsultować się z wykwalifikowanym elektrykiem.

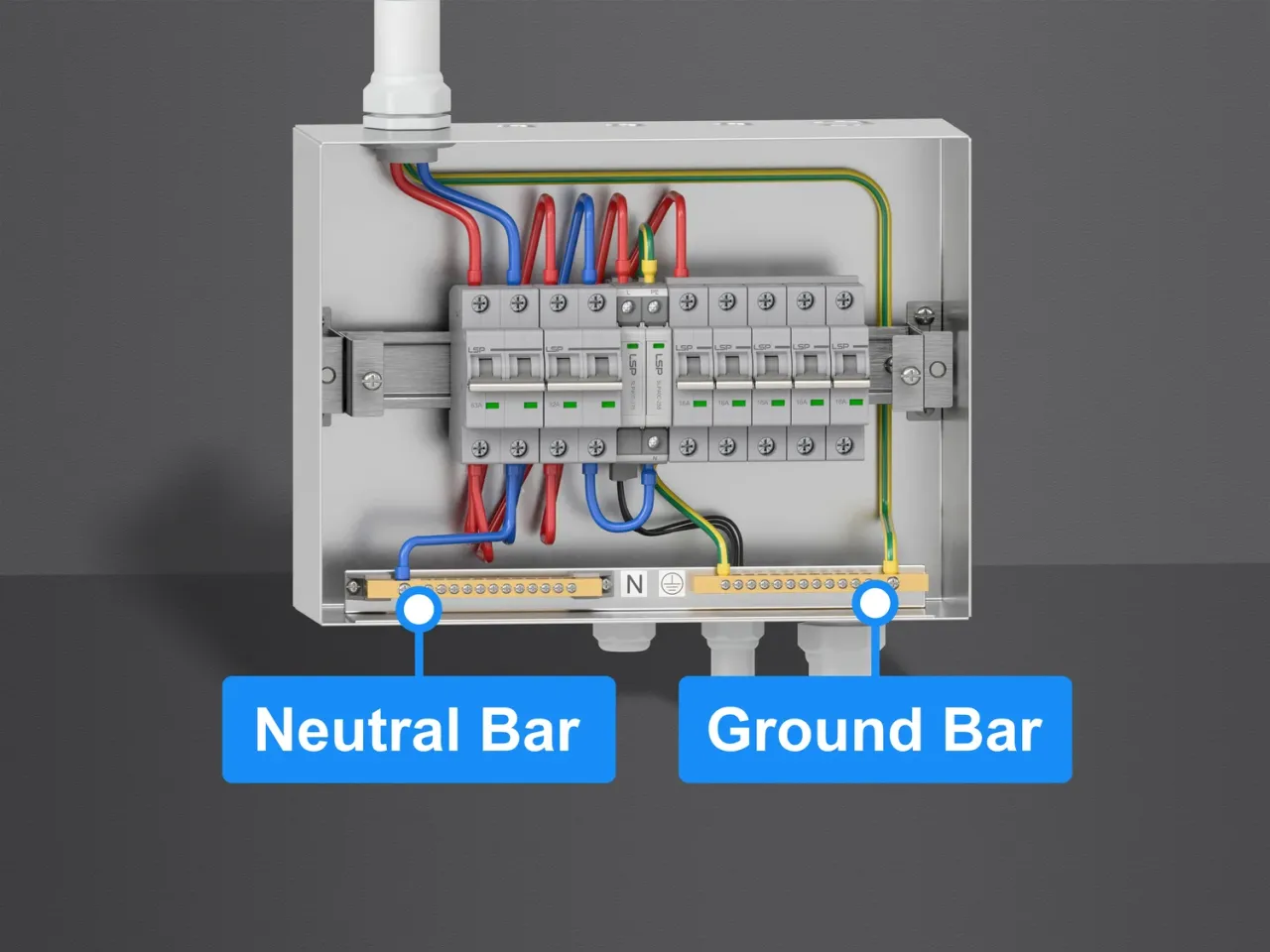

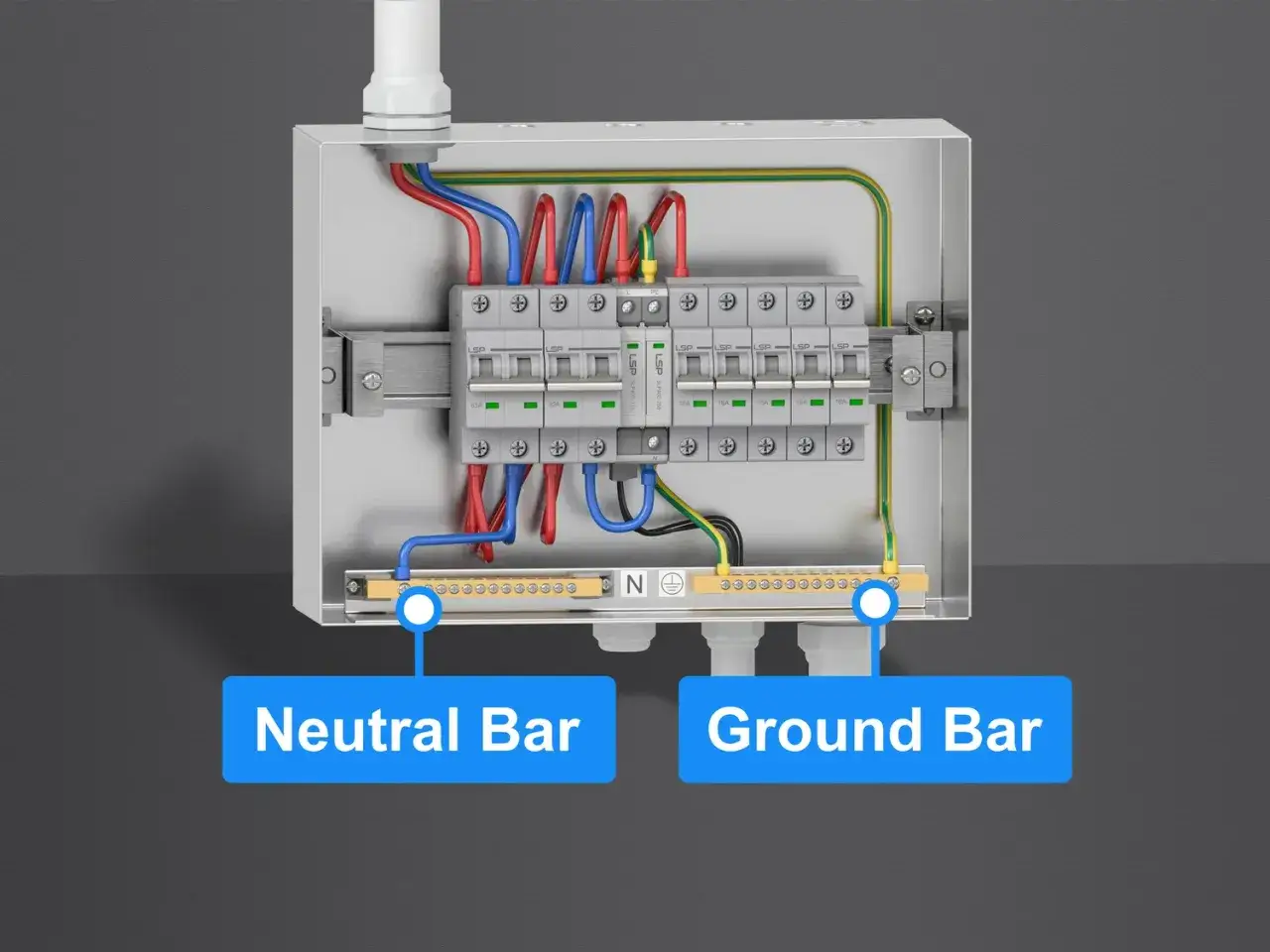

Neutralny (N), ochronny (PE), ochronno-neutralny (PEN) – poznaj kluczowe różnice, by uniknąć pomyłki

W świecie instalacji elektrycznych, trzy terminy neutralny (N), ochronny (PE) i ochronno-neutralny (PEN) często bywają mylone, co może prowadzić do niebezpiecznych sytuacji. Zrozumienie fundamentalnych różnic między nimi jest kluczowe dla bezpieczeństwa i prawidłowego działania naszej sieci elektrycznej.

• Przewód neutralny (N): Jak już wielokrotnie podkreślaliśmy, jego główną rolą jest zapewnienie drogi powrotnej dla prądu roboczego, zamykając obwód. W instalacjach jednofazowych i niesymetrycznie obciążonych instalacjach trójfazowych, płynie nim prąd. Zgodnie z normą, jego izolacja jest jasnoniebieska.
• Przewód ochronny (PE): Ten przewód pełni wyłącznie funkcję bezpieczeństwa. Jego zadaniem jest ochrona przeciwporażeniowa. W normalnych warunkach pracy instalacji, przez przewód PE nie płynie prąd. Służy on do połączenia metalowych obudów urządzeń elektrycznych z ziemią. W przypadku przebicia izolacji i pojawienia się napięcia na obudowie, prąd popłynie przez przewód PE do ziemi, powodując zadziałanie zabezpieczeń (np. bezpiecznika lub wyłącznika różnicowoprądowego). Przewód ochronny oznaczany jest kolorem żółto-zielonym.
• Przewód ochronno-neutralny (PEN): Jest to rozwiązanie stosowane głównie w starszych instalacjach typu TN-C (przewód wspólny dla funkcji neutralnej i ochronnej). Przewód PEN łączy w sobie obie funkcje jest drogą powrotną dla prądu roboczego i jednocześnie zapewnia ochronę przeciwporażeniową poprzez połączenie z ziemią. W takich instalacjach często spotyka się przewód PEN oznaczony jako żółto-zielony, ale z dodatkowym oznaczeniem koloru niebieskiego na jego końcach.

Współczesne instalacje elektryczne dążą do rozdziału funkcji PEN na osobne przewody N i PE. Jest to rozwiązanie bezpieczniejsze i bardziej elastyczne, zgodne z nowoczesnymi standardami. Jak podaje Wikipedia, przewód ochronno-neutralny (PEN) jest elementem systemu sieci, w którym przewody neutralny i ochronny są ze sobą połączone w pewnych punktach, zazwyczaj przy źródle zasilania.

Kluczowe jest, aby nigdy nie mylić tych przewodów. Podłączenie urządzenia jednofazowego do przewodu PE zamiast N spowoduje, że urządzenie nie będzie działać, a w przypadku awarii izolacji, jego obudowa stanie się niebezpiecznie naelektryzowana. Z kolei przerwanie przewodu N w instalacji, gdzie PEN jest rozdzielony, może prowadzić do bardzo poważnych konsekwencji, o których mowa w kolejnej sekcji.

Przerwanie przewodu neutralnego – największe zagrożenie dla Twojej elektroniki

Jednym z najbardziej niebezpiecznych zjawisk, jakie mogą wystąpić w instalacji elektrycznej, jest przerwanie ciągłości przewodu neutralnego. Potocznie nazywane jest to "upaleniem zera". Skutki tego zdarzenia mogą być katastrofalne, szczególnie w instalacjach trójfazowych, które są powszechne w wielu domach i mieszkaniach.

Co dokładnie dzieje się, gdy przewód neutralny zostanie przerwany? W instalacji trójfazowej, gdzie mamy trzy przewody fazowe (L1, L2, L3) i jeden neutralny (N), prąd płynie od źródła do odbiorników i wraca przez przewód N. Jeśli ten powrotny obieg zostanie przerwany, sytuacja staje się bardzo niestabilna. W przypadku idealnie symetrycznego obciążenia, prąd w przewodzie neutralnym byłby zerowy, więc jego przerwanie nie miałoby znaczenia. Jednak w rzeczywistości, obciążenie nigdy nie jest idealnie symetryczne. Różne urządzenia włączone do poszczególnych faz pobierają różną moc, co powoduje przepływ prądu wyrównawczego przez przewód neutralny.

Gdy przewód neutralny ulegnie przerwaniu, punkt odniesienia dla napięcia na poszczególnych fazach przestaje być stabilny. Zjawisko to nazywane jest "pływającym zerem". Napięcia na odbiornikach jednofazowych zaczynają się wahać w sposób nieprzewidywalny. W skrajnych przypadkach, gdy jedna faza jest mocno obciążona, a inne słabo, napięcie na odbiornikach podłączonych do słabiej obciążonych faz może gwałtownie wzrosnąć, osiągając nawet wartość napięcia międzyfazowego, czyli około 400V. Jest to napięcie wielokrotnie wyższe od tego, do którego przystosowane są nasze urządzenia.

Takie nagłe przepięcie jest zabójcze dla większości sprzętu elektronicznego. Wrażliwe układy scalone, zasilacze impulsowe, podzespoły komputerów i telewizorów nie są w stanie wytrzymać tak wysokiego napięcia. Efektem jest zazwyczaj natychmiastowe "spalenie" urządzenia, często z widocznym uszkodzeniem, dymem, a nawet ogniem. Naprawa takiego sprzętu jest zazwyczaj nieopłacalna lub wręcz niemożliwa.

Jakie są typowe objawy "upalonego zera"? Mogą one obejmować:

• Migotanie świateł: Żarówki, zwłaszcza te starszego typu, mogą przygasać lub świecić jaśniej niż zwykle.
• Dziwne zachowanie urządzeń: Sprzęt elektroniczny może działać niestabilnie, samoczynnie się wyłączać, restartować lub wykazywać inne nieprawidłowości w działaniu.
• Nagłe uszkodzenie sprzętu: Najbardziej dramatyczny objaw to nagłe zepsucie się jednego lub kilku urządzeń, często bez wyraźnej przyczyny.
• Zapach spalenizny: W skrajnych przypadkach może pojawić się charakterystyczny zapach spalonej elektroniki.

Jeśli zaobserwujesz którykolwiek z tych objawów, zwłaszcza w połączeniu z innymi, niezwłocznie odłącz zasilanie i wezwij elektryka. Ignorowanie tych sygnałów może prowadzić do dalszych zniszczeń i zagrożeń.

Twoja instalacja, Twoje bezpieczeństwo – o czym musisz pamiętać?

Bezpieczeństwo w domu to priorytet, a instalacja elektryczna odgrywa w nim kluczową rolę. Przewód neutralny, choć często pozostaje niewidoczny i zapomniany, jest jej nieodłącznym i niezwykle ważnym elementem. Dlatego tak istotne jest, abyśmy pamiętali o podstawowych zasadach bezpieczeństwa i wiedzieli, kiedy poprosić o pomoc profesjonalistę.

Przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej, nawet tych najprostszych, zawsze należy pamiętać o kilku fundamentalnych zasadach:

• Odłącz zasilanie: Zawsze, gdy to możliwe, przed dotknięciem jakichkolwiek przewodów lub elementów instalacji, wyłącz odpowiedni obwód w rozdzielnicy.
• Sprawdź brak napięcia: Po wyłączeniu zasilania, upewnij się za pomocą próbnika napięcia lub miernika, że w przewodach rzeczywiście nie ma napięcia.
• Pracuj w suchym otoczeniu: Wilgoć i prąd elektryczny to bardzo niebezpieczne połączenie. Upewnij się, że Ty i Twoje narzędzia jesteście suchy.
• Nie przeciążaj obwodów: Podłączanie zbyt wielu urządzeń do jednego obwodu może prowadzić do jego przegrzewania i awarii.
• Używaj sprawnego sprzętu: Narzędzia i materiały elektryczne powinny być atestowane i w dobrym stanie technicznym.

Szczególną ostrożność należy zachować w przypadku podejrzenia awarii przewodu neutralnego lub wystąpienia nietypowych objawów w instalacji, takich jak wspomniane migotanie świateł czy niestabilne działanie urządzeń. W takich sytuacjach, a także gdy nie masz pewności co do prawidłowości podłączeń lub diagnozy problemu, bezwzględnie wezwij profesjonalnego elektryka. Tylko wykwalifikowany specjalista dysponuje odpowiednią wiedzą, doświadczeniem i narzędziami, aby bezpiecznie zdiagnozować i naprawić problem. Pamiętaj, że oszczędności na bezpieczeństwie elektrycznym mogą okazać się niezwykle kosztowne, a nawet tragiczne w skutkach.
