Odpowiedź na pytanie, jaką maksymalną moc w kilowatach można podłączyć do przewodu elektrycznego o przekroju 4mm², nie jest jednoznaczna. Zależy ona od wielu czynników, które wspólnie determinują, jak bezpiecznie i efektywnie przewód ten będzie przenosił energię elektryczną. W tym artykule przyjrzymy się kluczowym elementom, które wpływają na tę wartość, i dostarczymy praktycznych wskazówek, które pomogą Ci zrozumieć, ile mocy faktycznie możesz wykorzystać.
Dlaczego nie ma jednej odpowiedzi na to pytanie?
Kiedy zastanawiamy się nad mocą, jaką może przenieść przewód o danym przekroju, musimy pamiętać, że nie jest to wartość stała. Głównym parametrem, który decyduje o możliwościach przewodu, jest jego obciążalność prądowa, wyrażana w amperach (A). To właśnie prąd jest "nośnikiem" energii elektrycznej. Moc, którą możemy bezpiecznie wykorzystać, jest ściśle powiązana z tym prądem i napięciem w naszej instalacji.
Na obciążalność prądową przewodu wpływa szereg czynników, które często są pomijane w prostych kalkulacjach. Należą do nich przede wszystkim:
- Sposób ułożenia przewodu: Czy jest on w izolowanej rurce, pod grubą warstwą tynku, czy może swobodnie leży na powietrzu? Każde z tych ułożeń inaczej wpływa na odprowadzanie ciepła, które jest generowane podczas przepływu prądu.
- Materiał żyły: Czy przewód wykonany jest z miedzi, czy z aluminium? Miedź ma znacznie lepsze właściwości przewodzące i jest preferowana w nowoczesnych instalacjach.
- Temperatura otoczenia: Wyższa temperatura otoczenia zmniejsza zdolność przewodu do rozpraszania ciepła, co obniża jego obciążalność.
Te zmienne sprawiają, że podanie jednej, uniwersalnej wartości mocy dla przewodu 4mm² jest niemożliwe.
Kluczowy parametr: obciążalność prądowa a moc w kilowatach
Aby zrozumieć, ile mocy może przenieść przewód, musimy najpierw poznać jego obciążalność prądową. Obciążalność prądowa to maksymalny prąd, jaki przewód może przewodzić w sposób ciągły, nie przegrzewając się do niebezpiecznych temperatur. Jest to parametr zdefiniowany przez normy i zależy od wielu czynników, w tym od przekroju przewodu, materiału, sposobu ułożenia i temperatury otoczenia.
Gdy już znamy obciążalność prądową (I) i napięcie (U) w naszej instalacji, możemy obliczyć moc (P). Wzory różnią się w zależności od rodzaju instalacji:
-
Instalacja jednofazowa (typowa domowa, 230V): Moc w watach (W) obliczamy ze wzoru
P = U × I. Aby uzyskać moc w kilowatach (kW), dzielimy wynik przez 1000:P [kW] = (U [V] × I [A]) / 1000. -
Instalacja trójfazowa (tzw. "siła", 400V): W tym przypadku wzór wygląda następująco:
P [kW] = (U [V] × I [A] × √3) / 1000, gdzie √3 (pierwiastek z trzech) wynosi w przybliżeniu 1,732.
Jak widać, napięcie ma kluczowe znaczenie. Instalacja trójfazowa, dzięki wyższemu napięciu i możliwości podziału obciążenia na trzy fazy, pozwala na przeniesienie znacznie większej mocy przy tym samym prądzie i przekroju przewodu.

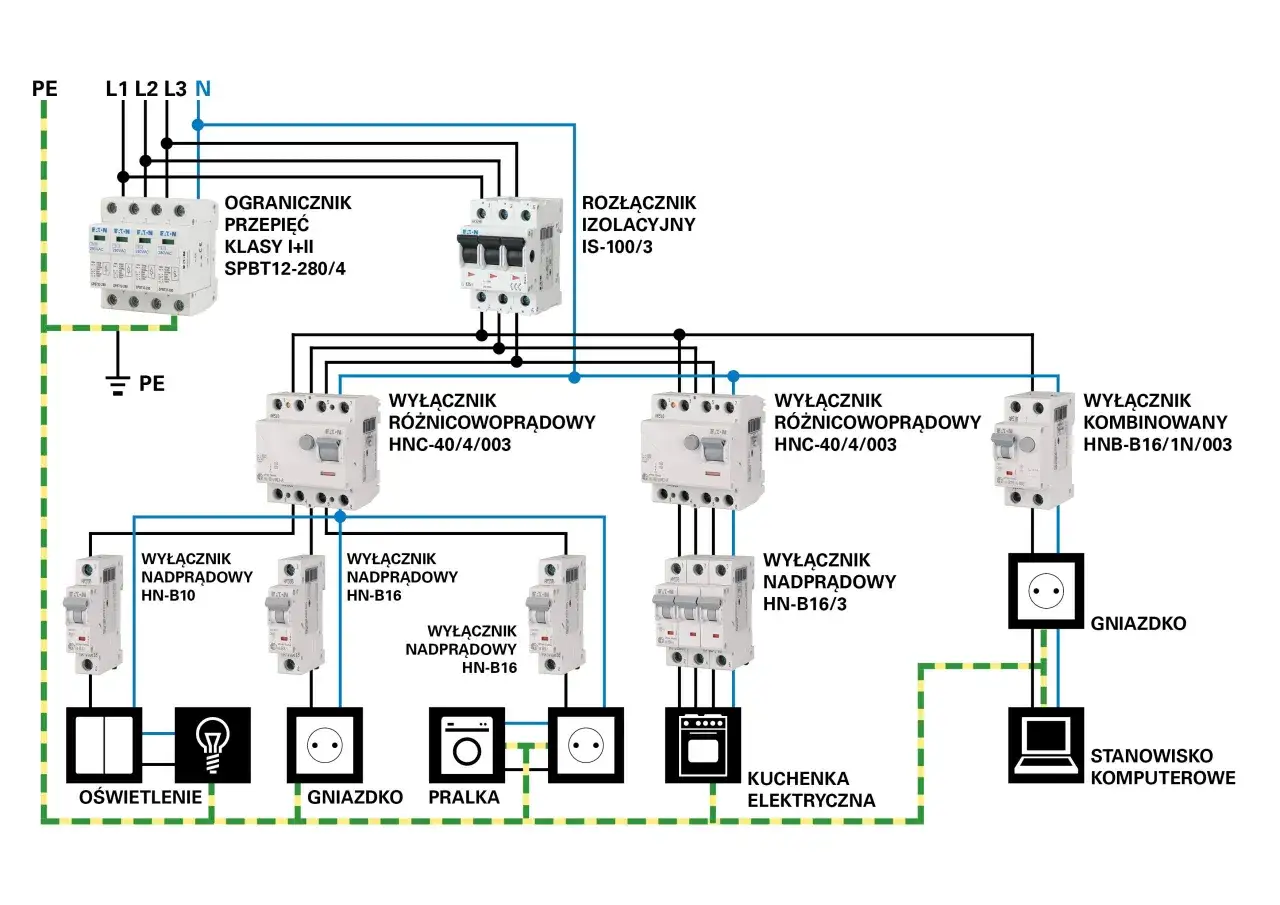

Moc dla przewodu 4mm² w instalacji jednofazowej (230V) – obliczenia i przykłady
Jak obliczyć moc w kW dla napięcia 230V?
W typowej domowej instalacji elektrycznej, gdzie napięcie wynosi 230V, obliczenie maksymalnej mocy, jaką może przenieść przewód 4mm², jest stosunkowo proste, jeśli znamy jego obciążalność prądową. Korzystamy ze wzoru: P [kW] = (230 V × I [A]) / 1000. Kluczowe jest tutaj ustalenie właściwej wartości prądu (I), która zależy od sposobu ułożenia przewodu.
Według danych f-elektryka.pl, obciążalność prądowa przewodu miedzianego 4mm² może się znacząco różnić. Przyjrzyjmy się temu bliżej w tabeli poniżej.
Tabela mocy dla przewodu miedzianego 4mm² (230V) w zależności od sposobu montażu
| Sposób montażu przewodu | Maksymalna obciążalność prądowa (I) | Moc maksymalna (P) dla 230V |
|---|---|---|
| W rurach lub pod tynkiem (częściowo osłonięte) | 25 A | 5,75 kW (230V × 25A / 1000) |
| Na wolnym powietrzu (odkryte) | 33 A | 7,59 kW (230V × 33A / 1000) |
Jak widać, nawet przy tym samym przekroju przewodu, różnica w mocy jest znacząca. Montaż na wolnym powietrzu, gdzie przewód może swobodnie oddawać ciepło, pozwala na przeniesienie większego prądu, a co za tym idzie, większej mocy.
Praktyczne zastosowania: kiedy 4mm² wystarczy dla piekarnika, a kiedy dla podgrzewacza wody?
Przewód o przekroju 4mm² w instalacji jednofazowej jest często stosowany do zasilania urządzeń o podwyższonym poborze mocy. Na przykład, typowy piekarnik elektryczny o mocy około 6-7 kW będzie wymagał przewodu 4mm² (zwłaszcza jeśli jest on ułożony na wolnym powietrzu lub w sposób umożliwiający dobre chłodzenie). Dla takiego urządzenia, obciążenie prądowe może wynosić ok. 26-30 A, co mieści się w granicach możliwości przewodu 4mm² w korzystniejszych warunkach montażu.
Jeśli chodzi o przepływowe podgrzewacze wody, sytuacja jest bardziej zróżnicowana. Mniejsze modele, o mocy do około 5-6 kW, mogą być zasilane z przewodu 4mm² w instalacji jednofazowej. Jednak większe, bardziej wydajne podgrzewacze, które mogą pobierać moc rzędu 10-15 kW, zdecydowanie wymagają grubszego przewodu lub instalacji trójfazowej. Zawsze należy sprawdzić specyfikację urządzenia i dostosować do niej instalację.

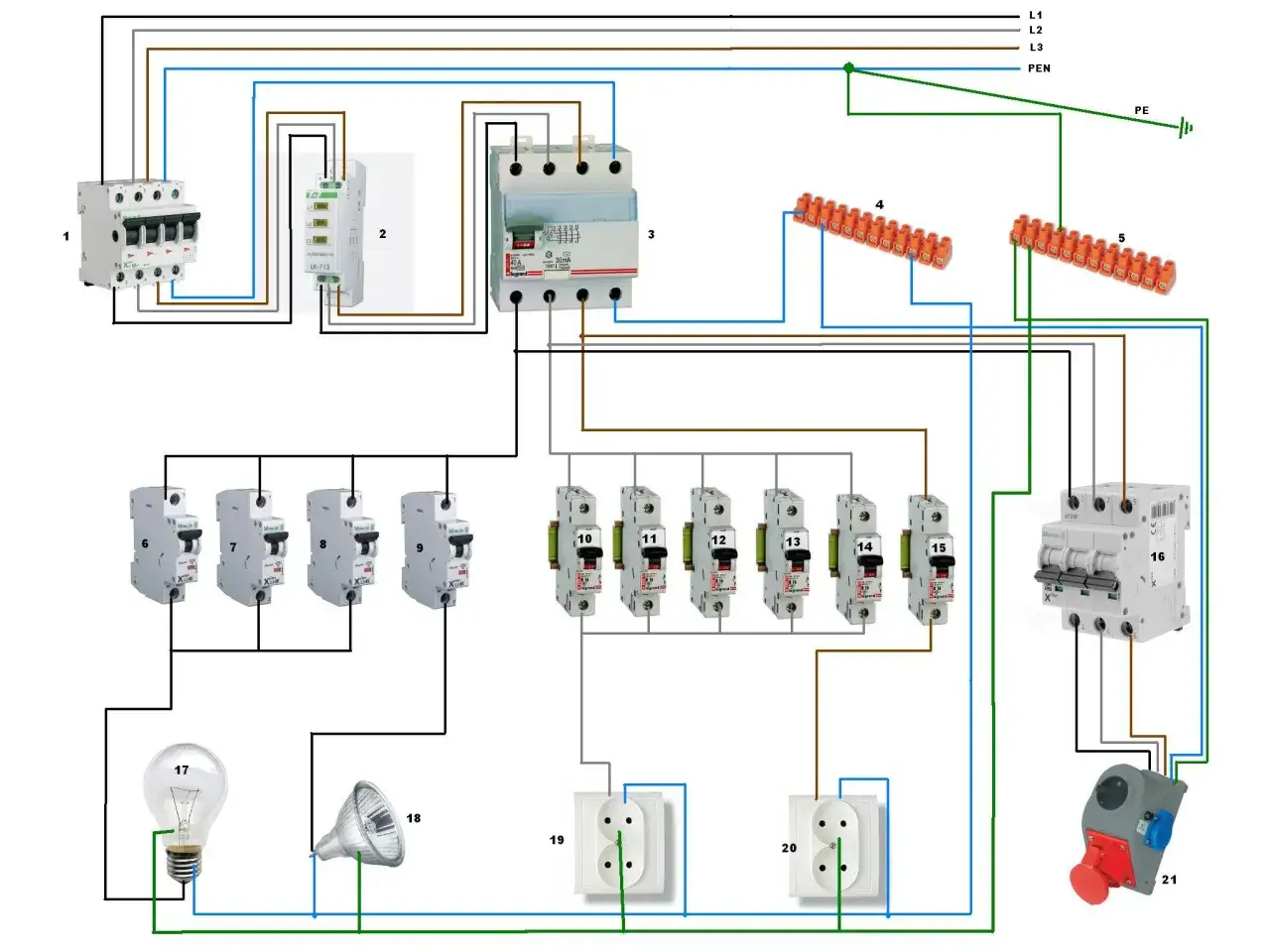

Moc dla przewodu 4mm² w instalacji trójfazowej (400V) – co musisz wiedzieć o "sile"?
Jak obliczyć moc dla instalacji "siłowej" 400V?
Instalacja trójfazowa, często nazywana "siłą", jest standardem w wielu domach jednorodzinnych i budynkach użyteczności publicznej. Umożliwia ona zasilanie urządzeń o znacznie większej mocy niż instalacja jednofazowa, przy zachowaniu tego samego przekroju przewodu. W tym przypadku, aby obliczyć moc, używamy wzoru: P [kW] = (400 V × I [A] × 1,732) / 1000.
Tabela mocy dla przewodu 4mm² (400V) – ile kW udźwignie Twoja płyta indukcyjna?
| Sposób montażu przewodu | Maksymalna obciążalność prądowa (I) | Moc maksymalna (P) dla 400V |
|---|---|---|
| W rurach lub pod tynkiem (częściowo osłonięte) | 25 A | 17,3 kW (400V × 25A × 1,732 / 1000) |
| Na wolnym powietrzu (odkryte) | 33 A | 22,8 kW (400V × 33A × 1,732 / 1000) |
| W ziemi (kabel 3x4mm²) | 28 A | 19,4 kW (400V × 28A × 1,732 / 1000) |
Tabela wyraźnie pokazuje, jak dużą moc można przenieść dzięki instalacji trójfazowej. Przewód 4mm² w układzie 400V może obsłużyć obciążenia rzędu kilkunastu, a nawet ponad 20 kilowatów, w zależności od warunków instalacyjnych.
Najczęstsze zastosowania: płyta indukcyjna, kocioł elektryczny, zasilanie garażu
W instalacjach trójfazowych przewód 4mm² jest często stosowany do zasilania urządzeń o wysokim zapotrzebowaniu na energię. Płyty indukcyjne, zwłaszcza te o dużej mocy (np. 11 kW, 15 kW, a nawet więcej), są idealnym przykładem. Przy odpowiednim zabezpieczeniu i sposobie ułożenia, przewód 4mm² może być wystarczający. Podobnie w przypadku większych kuchni elektrycznych czy kotłów elektrycznych.
Przewód 4mm² jest również często wykorzystywany do zasilania podrozdzielnic w garażach, warsztatach lub innych budynkach gospodarczych. Pozwala to na stworzenie niezależnego obwodu zasilającego, który może obsłużyć np. spawarkę, kompresor czy inne narzędzia elektryczne o znacznym poborze mocy. Warto pamiętać, że przy zasilaniu garażu, często mamy do czynienia z dłuższymi odcinkami kabla, co wymaga uwzględnienia spadku napięcia.
Bezpiecznik to nie wszystko! O czym jeszcze musisz pamiętać, dobierając przewód 4mm²?
Jak dobrać odpowiedni wyłącznik nadprądowy (bezpiecznik)? Zasada, której nie wolno złamać
Dobór odpowiedniego zabezpieczenia jest absolutnie kluczowy dla bezpieczeństwa instalacji elektrycznej. Wyłącznik nadprądowy (potocznie zwany bezpiecznikiem) chroni przewód przed przeciążeniem i zwarciem. Zasadą, której nie wolno złamać, jest to, że zabezpieczenie musi być dobrane do obciążalności prądowej przewodu, a nie odwrotnie. Oznacza to, że znamionowa wartość prądu wyłącznika nadprądowego powinna być równa lub mniejsza od obciążalności prądowej przewodu.
Dla przewodu miedzianego 4mm², w zależności od warunków instalacyjnych i zastosowania, najczęściej stosuje się wyłączniki nadprądowe o wartości znamionowej 20 A lub 25 A. Wybór konkretnego typu zabezpieczenia powinien być zawsze skonsultowany z elektrykiem, który oceni wszystkie aspekty instalacji. Zbyt wysokie zabezpieczenie może doprowadzić do przegrzania i pożaru przewodu, zanim bezpiecznik zadziała.
Miedź czy aluminium? Dlaczego materiał żyły ma fundamentalne znaczenie
Współczesne instalacje elektryczne w budynkach mieszkalnych wykonuje się niemal wyłącznie z przewodów miedzianych. Miedź ma znacznie lepszą przewodność elektryczną niż aluminium, co oznacza, że przy tym samym przekroju może przenieść większy prąd i generuje mniej ciepła. Jest również bardziej odporna na korozję i mechaniczne uszkodzenia.
Chociaż przewody aluminiowe są tańsze, ich stosowanie w domowych instalacjach jest ograniczone i wymaga specjalnych technik połączeń, aby zapobiec problemom związanym z utlenianiem i rozszerzalnością cieplną. Zawsze, gdy jest to możliwe, wybieraj przewody miedziane. W przypadku przewodu 4mm², mówimy zazwyczaj o miedzi.
Spadek napięcia – dlaczego długość kabla ma znaczenie przy dużych mocach?
Każdy przewód elektryczny, nawet wykonany z najlepszego materiału, stawia pewien opór przepływającemu prądowi. Im dłuższy jest przewód i im większy prąd przez niego płynie, tym większy jest tzw. spadek napięcia. Jest to różnica między napięciem na początku przewodu a napięciem na jego końcu.
Nadmierny spadek napięcia może prowadzić do nieprawidłowego działania podłączonych urządzeń (np. silniki mogą pracować wolniej, żarówki mogą świecić słabiej) i zmniejszenia ich efektywności. W skrajnych przypadkach, przy bardzo długich odcinkach i dużych obciążeniach, może nawet stanowić zagrożenie. Dlatego przy planowaniu instalacji zasilającej urządzenia o dużej mocy, zwłaszcza na dłuższych dystansach, należy uwzględnić spadek napięcia i, jeśli jest to konieczne, zastosować przewód o większym przekroju.
Przewód 4mm² – kiedy jest to optymalny wybór? Praktyczne podsumowanie
Przewód o przekroju 4mm² jest wszechstronnym rozwiązaniem, które znajduje zastosowanie w wielu sytuacjach, gdzie potrzebne jest zasilanie urządzeń o znacznym poborze mocy. Oto kilka praktycznych scenariuszy, w których ten przekrój jest często optymalnym wyborem:
Scenariusz 1: Zasilanie płyty indukcyjnej w nowym budownictwie
W nowoczesnym budownictwie, gdzie instalacje są projektowane z myślą o przyszłych potrzebach, przewód 4mm² jest często standardem przy zasilaniu płyt indukcyjnych. W przypadku instalacji trójfazowej (400V), przewód ten z odpowiednim zabezpieczeniem (np. 20A lub 25A) może bez problemu obsłużyć większość płyt indukcyjnych dostępnych na rynku, nawet tych o mocy szczytowej przekraczającej 10 kW. Jest to rozwiązanie bezpieczne i efektywne, zapewniające stabilne zasilanie.
Scenariusz 2: Podłączenie przepływowego podgrzewacza wody w mieszkaniu
Podłączenie przepływowego podgrzewacza wody to kolejny częsty przypadek. Tutaj kluczowe jest rozróżnienie między instalacją jednofazową a trójfazową. Małe podgrzewacze jednofazowe o mocy do około 6-7 kW mogą być zasilane z przewodu 4mm² w instalacji 230V, pod warunkiem zastosowania odpowiedniego zabezpieczenia (zwykle 25A). Jednak dla większych, trójfazowych podgrzewaczy wody, które mogą osiągać moc 18-24 kW, przewód 4mm² w instalacji 400V jest jak najbardziej właściwym wyborem. Pozwala to na szybkie i efektywne podgrzewanie wody dla całego domu.
Przeczytaj również: Przewód 2.5mm²: Jaka obciążalność prądowa i jak dobrać bezpiecznik?
Scenariusz 3: Modernizacja starej instalacji pod nowe, energochłonne urządzenia
W przypadku modernizacji starszych instalacji elektrycznych, które często były projektowane z myślą o mniejszych obciążeniach, przewód 4mm² może być potrzebny do zasilania nowych, energochłonnych urządzeń, takich jak wspomniane płyty indukcyjne, piekarniki czy klimatyzatory. W takiej sytuacji niezbędna jest dokładna ocena stanu całej instalacji przez wykwalifikowanego elektryka. Należy sprawdzić nie tylko stan istniejących przewodów, ale także możliwości rozdzielnicy głównej i zabezpieczeń. Czasami konieczna może być wymiana całego obwodu na grubszy przewód lub nawet modernizacja całej instalacji.
Pamiętaj, że praca z instalacją elektryczną wiąże się z ryzykiem. Zawsze, gdy masz jakiekolwiek wątpliwości dotyczące doboru przewodów, zabezpieczeń lub sposobu wykonania instalacji, skonsultuj się z wykwalifikowanym elektrykiem. Bezpieczeństwo Twoje i Twojej rodziny jest najważniejsze.
