Przewód 2.5mm²: Jaka jest faktyczna obciążalność prądowa i dlaczego nie ma jednej odpowiedzi?
Wielu z Was zapewne szuka odpowiedzi na pytanie: "Jaki jest maksymalny prąd, jaki może bezpiecznie popłynąć przez przewód 2,5 mm²?". Muszę od razu rozwiać pewne wątpliwości nie ma jednej, uniwersalnej odpowiedzi na to pytanie. Obciążalność prądowa przewodu miedzianego o tym popularnym przekroju nie jest wartością stałą. Jest to złożone zagadnienie, które zależy od wielu zmiennych, a ich prawidłowe uwzględnienie jest kluczowe dla bezpieczeństwa każdej instalacji elektrycznej. Orientacyjnie, dla przewodu z popularną izolacją PVC, możemy mówić o wartościach rzędu 20-25 A. Jednak ta liczba to dopiero punkt wyjścia, a nie ostateczna reguła. Podstawą do określania bezpiecznych parametrów instalacji jest norma PN-HD 60364-5-52:2011. Ta obszerna norma uwzględnia szereg czynników, które mają bezpośredni wpływ na to, jak przewód będzie się zachowywał pod obciążeniem. W dalszej części artykułu szczegółowo omówimy te czynniki, abyście mogli zrozumieć, dlaczego "jedna odpowiedź" nie istnieje i jak samodzielnie ocenić bezpieczeństwo Waszych instalacji.
Zrozumienie tych czynników pozwoli Wam nie tylko na prawidłowe zaprojektowanie instalacji, ale także na uniknięcie kosztownych błędów i potencjalnych zagrożeń. Norma PN-HD 60364-5-52:2011 jest dokumentem, który powinien być drogowskazem dla każdego, kto zajmuje się elektryką, zarówno profesjonalisty, jak i zaawansowanego amatora.
Kluczowe czynniki, od których zależy obciążalność – czyli dlaczego diabeł tkwi w szczegółach
Teraz przyjrzyjmy się bliżej tym kluczowym czynnikom, które decydują o tym, ile prądu może bezpiecznie przenieść nasz przewód 2,5 mm². To właśnie te detale sprawiają, że teoretyczna wartość obciążalności musi być korygowana w praktyce instalacyjnej. Ignorowanie ich to prosta droga do problemów.

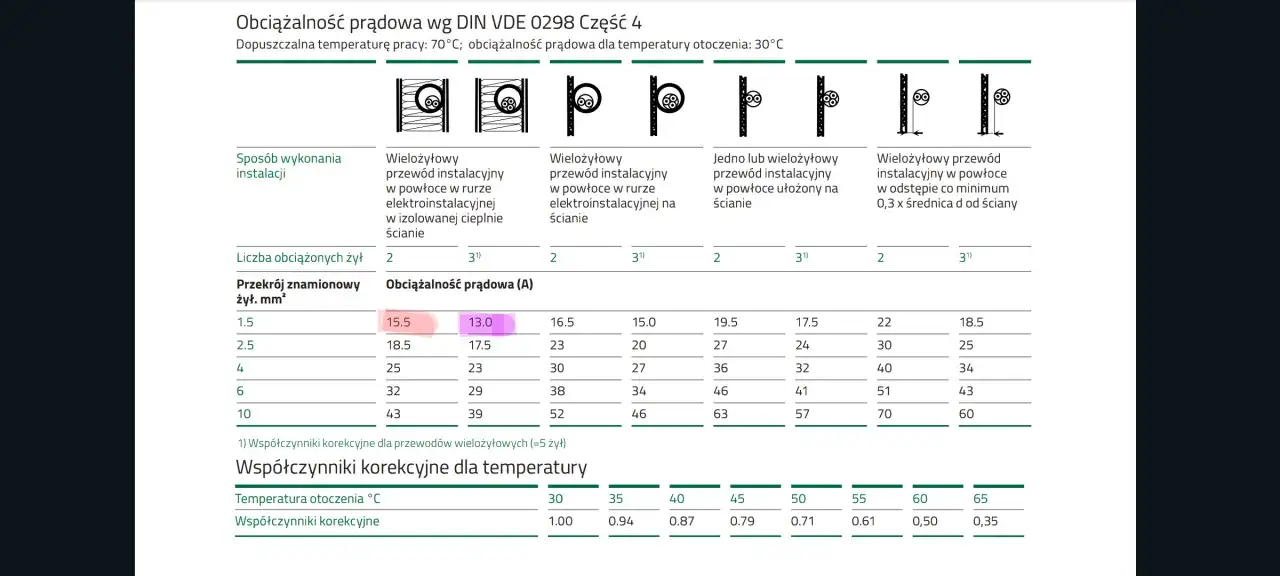

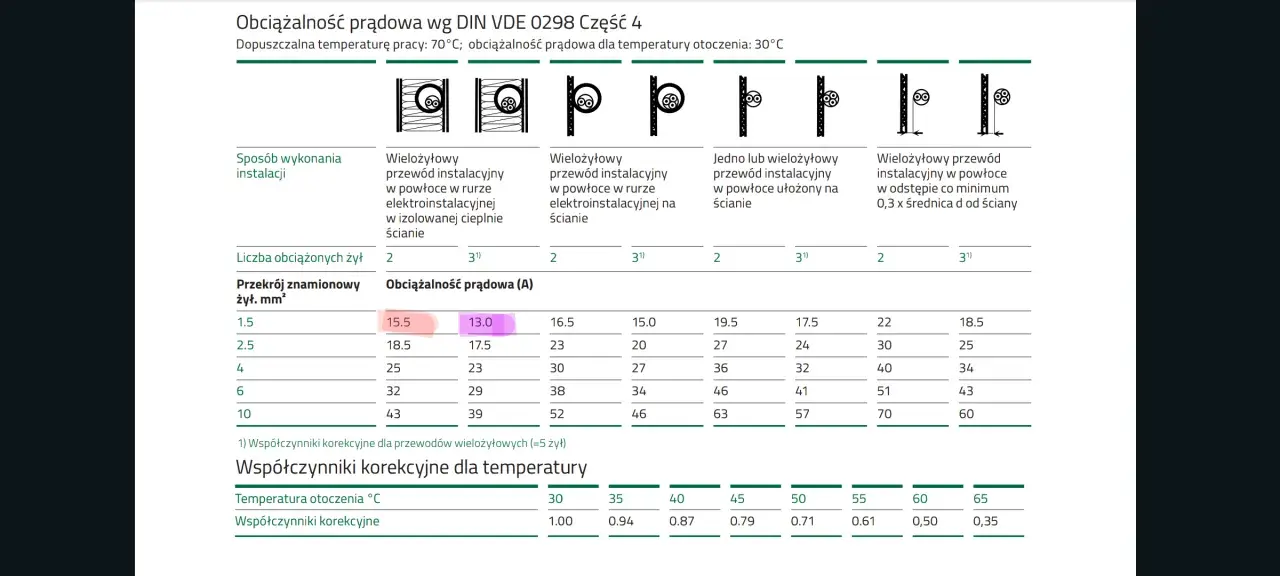

Sposób ułożenia przewodu: Czy kabel w tynku wytrzyma tyle samo co na ścianie?
Sposób, w jaki ułożymy przewód, ma fundamentalne znaczenie dla jego zdolności do odprowadzania ciepła. Przewody elektryczne, przepuszczając przez siebie prąd, naturalnie się nagrzewają. Jeśli przewód jest ułożony w izolującym materiale, takim jak tynk, lub w ciasnej rurce instalacyjnej, ciepło ma utrudnioną drogę ucieczki. W porównaniu do przewodu prowadzonego swobodnie na powietrzu, który ma znacznie lepsze warunki do chłodzenia, taki przewód w tynku będzie się nagrzewał bardziej. To oznacza, że jego dopuszczalna obciążalność prądowa musi być niższa, aby zapobiec przegrzaniu i uszkodzeniu izolacji.Temperatura otoczenia: Jak upał wpływa na bezpieczeństwo Twojej instalacji?
Kolejnym istotnym czynnikiem jest temperatura otoczenia, w którym pracuje instalacja. Wyobraźmy sobie, że przewód pracuje w standardowych warunkach, gdzie temperatura otoczenia wynosi około 30°C. Teraz przenieśmy tę samą instalację na przykład na nieużywane poddasze, gdzie latem temperatura może sięgać 50°C lub więcej. W takiej sytuacji przewód ma znacznie mniejszą zdolność do rozpraszania wytworzonego przez siebie ciepła. Im wyższa temperatura otoczenia, tym mniejszy prąd może bezpiecznie płynąć przez przewód, aby utrzymać jego temperaturę w bezpiecznych granicach. Dlatego w miejscach o podwyższonej temperaturze otoczenia (np. kotłownie, serwerownie, wspomniane poddasza) należy stosować odpowiednie współczynniki redukcyjne do obciążalności prądowej.
Wpływ liczby przewodów: Dlaczego wiązka kabli to nie tylko suma ich możliwości?
Często zdarza się, że w jednej rurce instalacyjnej lub korycie kablowym prowadzimy kilka przewodów jednocześnie. Może to być na przykład obwód oświetleniowy i gniazdowy biegnące razem. W takiej sytuacji przewody zaczynają się wzajemnie nagrzewać. Każdy z nich generuje ciepło, a ograniczona przestrzeń i brak swobodnego przepływu powietrza powodują, że temperatura każdego z przewodów jest wyższa, niż gdyby pracował samodzielnie. Z tego powodu norma PN-HD 60364-5-52:2011 wprowadza tzw. współczynniki korekcyjne dla grup przewodów. Oznacza to, że obciążalność każdego przewodu w wiązce musi zostać zredukowana. Ignorowanie tego zjawiska może prowadzić do sytuacji, w której poszczególne przewody, mimo że teoretycznie nie są przeciążone indywidualnie, wspólnie doprowadzają do przegrzania całej wiązki.
Jak dobrać bezpiecznik do przewodu 2.5mm², by spać spokojnie?
Dobór odpowiedniego zabezpieczenia nadprądowego, czyli potocznie mówiąc bezpiecznika, jest równie ważny, jak dobór samego przewodu. To właśnie bezpiecznik ma za zadanie chronić instalację przed skutkami przeciążenia i zwarcia. Jego prawidłowy dobór gwarantuje, że w razie niebezpiecznej sytuacji przerwie obwód, zanim przewód ulegnie uszkodzeniu.
Dlaczego wyłącznik B16 to najczęstszy i najbezpieczniejszy wybór dla gniazdek?

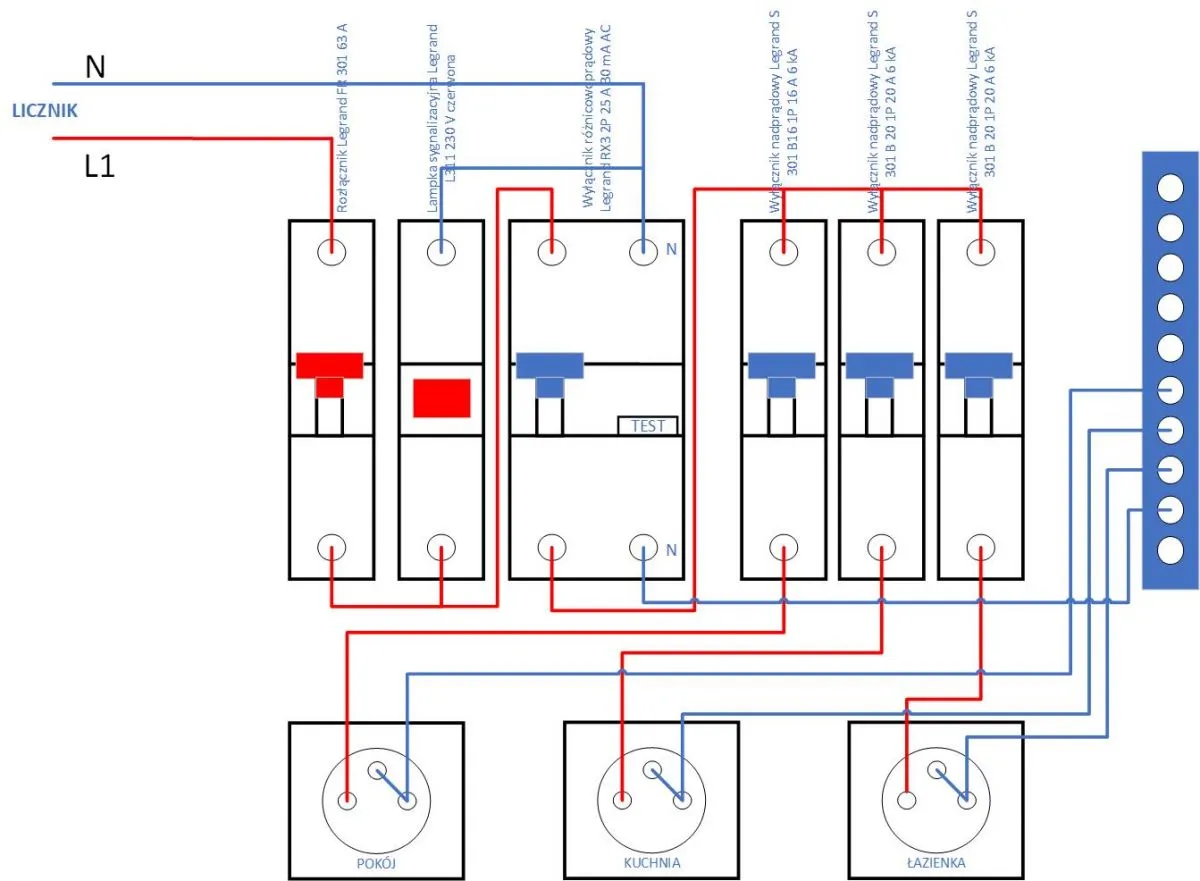

W polskim budownictwie mieszkaniowym, dla obwodów gniazd wtykowych wykonanych przy użyciu przewodu o przekroju 2,5 mm², najczęściej stosuje się zabezpieczenie nadprądowe o wartości znamionowej 16 A, czyli popularny wyłącznik typu B16. Dlaczego akurat ta wartość? Jest to rozwiązanie, które zapewnia wysoki margines bezpieczeństwa. Biorąc pod uwagę typowe warunki ułożenia przewodów w budownictwie mieszkaniowym (najczęściej pod tynkiem) i uwzględniając wspomniane wcześniej czynniki, wyłącznik B16 stanowi bezpieczny kompromis. Chroni on przewód przed przeciążeniem, jednocześnie pozwalając na swobodne użytkowanie standardowych urządzeń domowych. Jest to standardowa praktyka, która sprawdziła się przez lata.
Kiedy można rozważyć bezpiecznik 20A i jakie ryzyko się z tym wiąże?
Pojawia się pytanie: czy można zastosować bezpiecznik 20 A do przewodu 2,5 mm²? Teoretycznie, w specyficznych warunkach, może być to możliwe. Jednak zdecydowanie odradzam takie rozwiązanie bez dogłębnej analizy. Zastosowanie bezpiecznika 20 A do przewodu 2,5 mm² jest obarczone znacznie większym ryzykiem. Wymagałoby to idealnych warunków chłodzenia, bardzo krótkich odcinków instalacji oraz specyficznego charakteru obciążenia. W praktyce, jeśli nie mamy pewności co do wszystkich tych czynników, zastosowanie bezpiecznika 20 A może oznaczać, że przewód zacznie się przegrzewać i niszczyć, zanim bezpiecznik zareaguje. Jest to prosta droga do uszkodzenia izolacji, a w skrajnych przypadkach nawet do pożaru. Pamiętajmy, że bezpiecznik ma chronić przewód.
Zależność Ib ≤ In ≤ Iz: Tajemniczy wzór, który musi znać każdy instalator
W świecie instalacji elektrycznych często spotykamy się z różnymi symbolami i zależnościami. Jedną z kluczowych dla bezpieczeństwa jest nierówność: Ib ≤ In ≤ Iz. Rozłóżmy ją na czynniki pierwsze, aby każdy mógł zrozumieć jej znaczenie:
- Ib (prąd obliczeniowy): Jest to prąd, który faktycznie będzie płynął w danym obwodzie. Obliczamy go na podstawie sumy mocy wszystkich urządzeń, które mogą być jednocześnie podłączone i pracować.
- In (prąd znamionowy zabezpieczenia): Jest to wartość nominalna bezpiecznika lub wyłącznika nadprądowego, którą wybieramy (np. 16 A, 20 A).
- Iz (dopuszczalna długotrwała obciążalność prądowa przewodu): To maksymalny prąd, jaki dany przewód może bezpiecznie przewodzić w określonych warunkach instalacyjnych (uwzględniając sposób ułożenia, temperaturę otoczenia itp.). Tę wartość odczytujemy z tabel normowych lub obliczamy z uwzględnieniem odpowiednich współczynników.
Zachowanie tej nierówności jest absolutnie kluczowe dla bezpieczeństwa. Oznacza ona, że prąd płynący w obwodzie (Ib) nie powinien przekraczać prądu znamionowego zabezpieczenia (In), a zabezpieczenie (In) musi być dobrane tak, aby jego wartość była mniejsza lub równa dopuszczalnej obciążalności przewodu (Iz). Dzięki temu bezpiecznik zadziała zanim przewód ulegnie przegrzaniu, chroniąc zarówno instalację, jak i podłączone urządzenia.
Najczęstsze błędy i zagrożenia związane z przewodem 2.5mm²
Nawet najlepszy przewód i starannie wykonana instalacja mogą stać się źródłem problemów, jeśli popełnimy podstawowe błędy. Zrozumienie najczęstszych pułapek i wynikających z nich zagrożeń jest równie ważne, co znajomość teorii.
Przeciążenie obwodu: Czym grozi podłączenie zbyt wielu urządzeń?
Przeciążenie obwodu to sytuacja, w której suma prądów pobieranych przez podłączone urządzenia przekracza dopuszczalną obciążalność prądową przewodu. Wyobraźmy sobie, że do jednego obwodu gniazdkowego podłączamy jednocześnie czajnik elektryczny (ok. 2000 W), toster (ok. 1000 W) i suszarkę do włosów (ok. 1800 W). Łączna moc to prawie 5000 W, co przy napięciu 230 V daje prąd rzędu 22 A. Jeśli nasz przewód 2,5 mm² jest zabezpieczony bezpiecznikiem 16 A, to zadziała on i przerwie obwód. Ale co jeśli zabezpieczenie jest zbyt duże, lub przewód jest już lekko uszkodzony? Wówczas taki ciągły, wysoki prąd spowoduje nadmierne nagrzewanie się przewodu, uszkodzenie izolacji, a w skrajnych przypadkach może doprowadzić do zapłonu materiałów łatwopalnych znajdujących się w pobliżu. To jedno z najczęstszych i najbardziej niebezpiecznych zagrożeń.
Niewłaściwy dobór zabezpieczenia: Dlaczego zbyt duży bezpiecznik to prosta droga do pożaru?
Jak już wspomniałem, bezpiecznik jest jak strażnik chroniący przewód. Jeśli wybierzemy bezpiecznik o zbyt wysokiej wartości znamionowej (np. 20 A tam, gdzie powinien być 16 A), to ten "strażnik" zasypia. Przewód może się zacząć przegrzewać, jego izolacja może topić się i ulegać degradacji, a bezpiecznik nadal nie zadziała. W takiej sytuacji ryzyko pożaru drastycznie wzrasta. Należy pamiętać, że głównym zadaniem zabezpieczenia nadprądowego jest ochrona instalacji elektrycznej, a przede wszystkim przewodów, przed skutkami przeciążenia i zwarcia. Dopiero w drugiej kolejności chroni ono podłączone urządzenia.
