Dobór przewodu w monitoringu decyduje nie tylko o obrazie, ale też o stabilności zasilania, odporności na zakłócenia i tym, czy instalacja będzie gotowa na rozbudowę za dwa lata. Najkrótsza odpowiedź na pytanie, jaki kabel do monitoringu, jest prosta: do kamer IP zwykle wygrywa miedziana skrętka, do analogowych - koncentryk 75 omów, a przy długich trasach najlepszy staje się światłowód. Prawdziwy wybór zaczyna się jednak dopiero wtedy, gdy doliczy się długość odcinków, warunki montażu i to, czy kamera ma być zasilana PoE.
Najważniejsze decyzje przy wyborze kabla do kamer
- Do nowych instalacji IP najczęściej wybieram skrętkę Cat5e albo Cat6 wykonaną w 100% z miedzi.
- Do klasycznego CCTV analogowego lepiej pasuje RG59 75 omów, najlepiej z żyłami zasilającymi albo osobnym zasilaniem.
- Przy trasie powyżej 100 m nie zakładam, że PoE „jakoś da radę”, tylko planuję punkt pośredni lub światłowód.
- Na zewnątrz stosuję przewód outdoor z płaszczem PE odpornym na UV, a do gruntu kabel ziemny lub żelowany.
- CCA omijam szerokim łukiem, bo w monitoringu oszczędność na materiale bardzo szybko wraca jako problem z napięciem i stabilnością obrazu.
Jaki przewód pasuje do konkretnego systemu
Nie dobieram kabla „na oko”. Najpierw sprawdzam, czy instalacja ma działać jako IP, analog HD czy układ mieszany, bo od tego zależą złącza, zasilanie i tolerancja na długość trasy.
| Rodzaj systemu | Najlepszy przewód | Co jest ważne | Kiedy wybrać |
|---|---|---|---|
| Kamery IP z PoE | U/UTP Cat5e Cu lub Cat6 Cu | 100% miedzi, sensowny płaszcz zewnętrzny, brak CCA | Nowa instalacja, łatwa rozbudowa, prosty montaż |
| Analog AHD / TVI / CVI | RG59 75 ohm, często z żyłami zasilającymi | Złącza BNC, poprawne ekranowanie, krótki i stabilny tor sygnału | Gdy korzystasz z rejestratora analogowego albo starej infrastruktury |
| Połączenie między budynkami | Światłowód | Brak zakłóceń i brak problemu z różnicą potencjałów | Przy dużych odległościach i przejściach przez trudne środowisko |
| Budżetowa instalacja | Nie CCA, tylko pełna miedź | Oszczędność na materiale nie może podnosić rezystancji przewodu | Gdy chcesz uniknąć problemów z PoE i spadkami napięcia |
Jeśli instalacja ma być przyszłościowa, najbezpieczniej startować od miedzianej skrętki, nawet wtedy, gdy dziś planujesz tylko kilka kamer. To daje największą swobodę przy rozbudowie i najłatwiej współpracuje z PoE. Sam typ systemu to jednak dopiero pierwszy krok, bo równie ważne są zasięg i sposób zasilania.
Skrętka, koncentryk i światłowód w praktyce
W teorii wszystko wygląda podobnie, ale w terenie różnice są duże. Jednym przewodem można przesłać obraz, zasilanie i sieć, ale nie każdy kabel robi to równie dobrze.
Skrętka do kamer IP
Do kamer IP najczęściej wybieram skrętkę U/UTP Cat5e lub Cat6 w wersji instalacyjnej, czyli na stały montaż. W praktyce Cat5e wystarcza do większości domowych i małych firmowych systemów, a Cat6 daje zapas na przyszłość i zwykle lepiej znosi trudniejsze trasy. Dla porządku: najważniejsza jest pełna miedź, a nie sama naklejka z kategorią. Jeśli przewód ma iść w ścianie lub peszlu, biorę kabel na drucie, nie patchcord na lince.
Ekranowanie, czyli FTP, F/UTP albo STP, ma sens wtedy, gdy rzeczywiście walczysz z zakłóceniami: przy napędach bram, falownikach, dużych zasilaczach LED, aparaturze przemysłowej albo długich odcinkach prowadzonych blisko kabli energetycznych. W zwykłym domu ekran bywa zbędny, a źle uziemiony potrafi zrobić więcej szkody niż pożytku. Z mojego doświadczenia lepsza jest dobra skrętka U/UTP niż „kombinowana” wersja ekranowana zamontowana bez zasad.
Koncentryk do CCTV analogowego

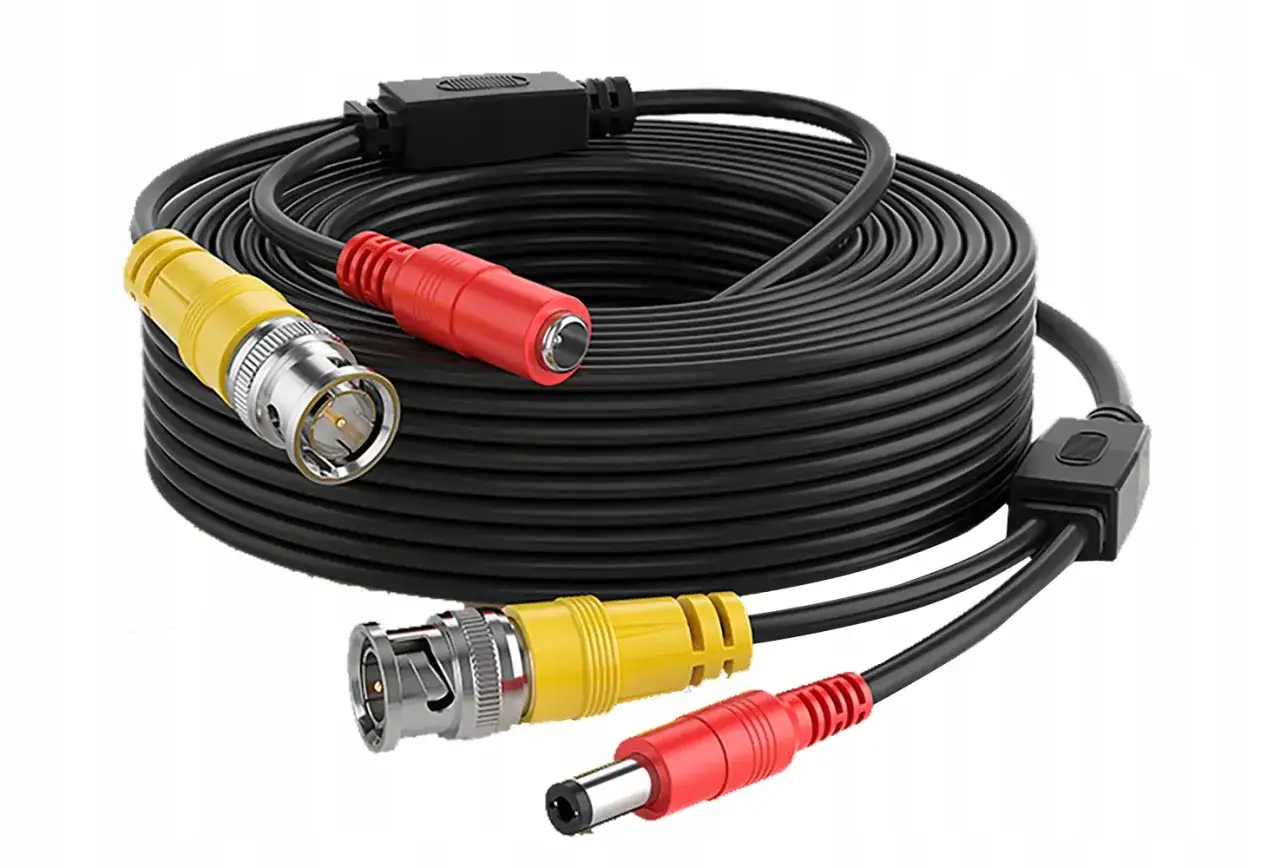

Jeśli system jest analogowy, nadal wygrywa kabel koncentryczny RG59 75 omów. To klasyczne rozwiązanie do transmisji obrazu przez BNC, a w wersji hybrydowej można od razu dołożyć żyły zasilające. Taki przewód dobrze sprawdza się tam, gdzie chcesz wykorzystać istniejącą instalację albo po prostu nie potrzebujesz sieci IP.
W analogu największe znaczenie ma jakość toru i zakłócenia na trasie. Jeżeli odcinki robią się długie, a otoczenie jest „brudne elektromagnetycznie”, obraz potrafi stracić stabilność szybciej niż w IP na dobrze wykonanej skrętce. Wtedy nie upierałbym się przy koncentryku za wszelką cenę, tylko rozważyłbym aktywne rozwiązanie albo przejście na światłowód.
Światłowód między budynkami
Światłowód nie jest pierwszym wyborem do jednego domu, ale przy połączeniu dwóch budynków, dużej odległości albo wymagającym środowisku robi świetną robotę. Nie zbiera zakłóceń, nie cierpi od różnic potencjałów i pozwala prowadzić tor transmisji bez typowych problemów miedzi. To już rozwiązanie bardziej techniczne, bo wymaga konwerterów lub switchy z odpowiednimi portami, ale przy dłuższej perspektywie często okazuje się najbezpieczniejsze.
Jeżeli kamera ma być zasilana tym samym przewodem, dochodzi jeszcze jedna rzecz: limity PoE. I tu nie ma miejsca na zgadywanie.
PoE i długość linii bez niespodzianek
W praktyce PoE jest wygodne, bo jednym kablem przesyłam dane i zasilanie. Standard ma jednak twardy limit: 100 metrów dla całego kanału Ethernet, czyli razem z patchcordami i zapasem po drodze. To nie jest wartość „orientacyjna”, tylko granica, od której zaczynają się kłopoty z napięciem, negocjacją linku i stabilnością urządzenia.
| Standard PoE | Moc na porcie | Praktyczne zastosowanie |
|---|---|---|
| 802.3af | do 15,4 W | zwykłe kamery stałe, prosty monitoring domu |
| 802.3at | do 30 W | mocniejszy IR, część kamer PTZ i obudowy z grzałką |
| 802.3bt | do 60-90 W | kamery wielosensorowe, PTZ z dodatkowymi funkcjami, urządzenia ciężkie energetycznie |
Gdy ktoś mówi mi, że ma 120 albo 150 metrów i „powinno działać”, pytam najpierw o klasę kabla, pobór mocy kamery i spadek napięcia. Przy kamerach z silnym podświetleniem IR, obrotowych albo z grzałką margines robi się ważniejszy niż sama kategoria przewodu. Dlatego do projektu przyjmuję zwykle bezpieczny zapas, a nie granicę z katalogu. Jeśli odcinek przekracza 100 m, planuję punkt pośredni, switch z PoE albo światłowód, zamiast liczyć na obejście standardu grubszą skrętką.
Kabel na zewnątrz, w ziemi i przy zakłóceniach
Najwięcej awarii widzę nie przez złą kategorię kabla, tylko przez zły płaszcz i złą trasę. Indoor PVC na elewacji po dwóch sezonach potrafi sparcieć, a przewód bez ochrony mechanicznej w ogrodzie kończy żywot przy pierwszych pracach ziemnych.
Na elewację i do peszla
Na zewnątrz wybieram kabel outdoor z płaszczem PE odpornym na UV. Taki przewód znosi słońce i warunki atmosferyczne znacznie lepiej niż wersja typowo wewnętrzna. Peszel pomaga mechanicznie, ale nie zastępuje właściwej powłoki. Jeśli przewód ma być wystawiony na pogodę, sam peszel nie wystarczy.
Do gruntu
Jeżeli kabel ma iść bezpośrednio w ziemi, biorę wersję ziemną albo żelowaną. Żel ogranicza wnikanie wilgoci, a grubsza osłona lepiej znosi nacisk i mikrouszkodzenia. W praktyce nie lubię zakopywać przewodów „na styk” bez zapasu. Zostawiam rezerwę w puszkach i przy słupkach, ale nie robię wielkich pętli pod ziemią, bo to tylko utrudnia późniejszy serwis.
Przeczytaj również: Monitoring na wspólnym podwórku - jak zrobić to dobrze?
W pobliżu zasilania i automatyki
Przy prowadzeniu obok 230 V zachowuję odstęp albo prowadzę osobną trasę. Jeśli przewody muszą się przeciąć, robię to pod kątem prostym, a nie równolegle na długim odcinku. W pobliżu napędów bram, falowników, central alarmowych i dużych zasilaczy LED ekranowanie może pomóc, ale tylko wtedy, gdy jest poprawnie wykonane i uziemione zgodnie z projektem. Tu nie ma magii, jest po prostu fizyka i porządny montaż.
Na tym etapie widać już, że zły wybór kabla często nie daje awarii od razu. Czasem problem wychodzi dopiero nocą albo przy większym obciążeniu, więc warto znać typowe pułapki.
Najczęstsze błędy, które psują instalację
- CCA zamiast miedzi. Taki przewód ma wyższą rezystancję i gorzej znosi PoE, więc kamera może działać „na granicy”, a potem zacząć gubić zasilanie.
- Zbyt długi odcinek PoE. Nawet jeśli obraz jeszcze idzie, napięcie może spaść na tyle, że kamera zacznie się restartować lub wyłączy IR w najgorszym momencie.
- Indoor cable na zewnątrz. Promieniowanie UV i wilgoć szybko niszczą płaszcz, a potem problem wraca jako przerwa albo zwarcie.
- Za cienkie żyły zasilające. W kamerach analogowych i hybrydowych spadek napięcia na długiej trasie potrafi być większym problemem niż sam sygnał wideo.
- Słabe zakończenia przewodu. Błędy na złączach RJ-45, BNC albo źle zarobione końcówki często dają objawy losowe, trudne do diagnozy i kosztowne w serwisie.
- Ekran bez sensownego uziemienia. Sam ekran nie rozwiązuje problemu zakłóceń, jeśli nie ma poprawnie zaprojektowanego odniesienia do ziemi.
Najgorsze jest to, że część z tych błędów nie wychodzi od razu. Kamera działa w dzień, a zaczyna gubić obraz nocą, kiedy zapala się IR albo spada napięcie na dłuższym odcinku. Właśnie dlatego na etapie zakupu myślę nie tylko o kablu, ale też o tym, ile naprawdę może zjeść cały tor transmisji.
Ile kosztuje rozsądny wybór
W 2026 roku sensowne okablowanie do monitoringu nie musi być drogie, ale nie jest też miejscem na najtańszy możliwy zakup. Orientacyjnie za dobre przewody w hurcie i detalu płaci się tyle, że różnica między poprawnym materiałem a słabym zamiennikiem zwykle jest mniejsza niż koszt jednego wyjazdu serwisowego.
| Rodzaj przewodu | Orientacyjna cena | Kiedy ma sens |
|---|---|---|
| U/UTP Cat5e Cu outdoor | ok. 2,5-4 zł/m | dom, większość kamer IP PoE |
| U/UTP lub F/UTP Cat6 Cu outdoor | ok. 3-4,5 zł/m | zapas na przyszłość, trudniejsza trasa, większy komfort projektowy |
| RG59 75 ohm + żyły zasilające | ok. 3-5 zł/m | analog i prostsze układy CCTV |
| Kabel ziemny lub żelowany | ok. 3-6 zł/m | grunty, bramy, odcinki narażone na wilgoć |
| Światłowód z osprzętem | wyraźnie więcej | duże odległości i połączenia między budynkami |
W praktyce różnica między tanim CCA a pełną miedzią bywa mniejsza niż koszt jednej awarii i dojazdu serwisu. Oszczędzać wolę na nadmiarze kategorii, nie na materiale i ochronie kabla. Często lepiej kupić dobry Cat5e Cu niż przeciętny Cat6 z gorszym wykonaniem i słabym płaszczem.
Co położyłbym dziś w domu i małej firmie
Jeśli miałbym dziś wskazać bezpieczny zestaw bez znajomości szczegółów obiektu, wybrałbym miedzianą skrętkę Cat5e outdoor do większości kamer IP, Cat6 tam, gdzie trasa jest trudniejsza albo ma zostać na lata, oraz RG59 tylko wtedy, gdy system jest już analogowy albo trzeba wykorzystać istniejącą infrastrukturę.
- Dom jednorodzinny - U/UTP Cat5e Cu, a przy większym zapasie na przyszłość Cat6.
- Brama, ogród, osobny budynek - światłowód między budynkami lub skrętka outdoor w osłonie, jeśli odcinek jest krótki i bezpieczny.
- Stary monitoring analogowy - RG59 75 omów z sensownym zasilaniem i możliwie krótkimi odcinkami.
- Obiekt z zakłóceniami i automatyką - ekranowanie albo światłowód, zależnie od projektu.
Jeżeli system ma iść razem z alarmem, domofonem albo automatyką bramy, zostawiam od razu dodatkowy peszel i rezerwę żył. To jedna z tych decyzji, które kosztują mało na starcie, a oszczędzają dużo, gdy za rok pojawi się potrzeba dołożenia czujki, sygnalizatora albo kolejnej kamery. Właśnie tak podchodzę do okablowania: najpierw stabilność i margines, dopiero potem cena za metr.
