Wyłącznik różnicowoprądowy to dziś jeden z najważniejszych elementów ochrony w instalacji, ale wokół jego stosowania wciąż krąży sporo półprawd. Obowiązek stosowania RCD w Polsce nie sprowadza się do prostego hasła „wszystko pod jedną różnicówkę” - liczy się miejsce montażu, dobór czułości, podział obwodów i to, czy instalacja ma być nowa, modernizowana czy tylko sprawdzana. W tym artykule rozkładam temat na konkretne decyzje: co mówi prawo, gdzie różnicówka jest praktycznie niezbędna, kiedy sama nie wystarczy i jak uniknąć błędów przy odbiorze.
Najkrótsza odpowiedź o ochronie różnicowoprądowej
- W przepisach budowlanych RCD jest wskazany jako element ochrony uzupełniającej, a nie przypadkowy dodatek do rozdzielnicy.
- W praktyce najczęściej chroni się nim obwody gniazd, łazienki, kuchnie, garaże, tarasy i instalacje zewnętrzne.
- RCD nie zastępuje wyłącznika nadprądowego ani ochronników przepięć; to inna rola w układzie bezpieczeństwa.
- Jedna różnicówka na cały dom zwykle jest gorszym pomysłem niż kilka aparatów lub osobne RCBO na wybrane obwody.
- Po montażu liczą się pomiary i protokół, a nie tylko naciśnięcie przycisku test.
Co naprawdę wynika z przepisów
W polskich warunkach technicznych kluczowy jest § 183 ust. 1 pkt 3 rozporządzenia dotyczącego budynków, gdzie wprost zapisano stosowanie urządzeń ochronnych różnicowoprądowych jako elementu ochrony uzupełniającej przed porażeniem i pożarem. To ważne, bo często ktoś traktuje różnicówkę jak opcjonalny „dodatek premium”, a to po prostu część poprawnie zaprojektowanej instalacji.

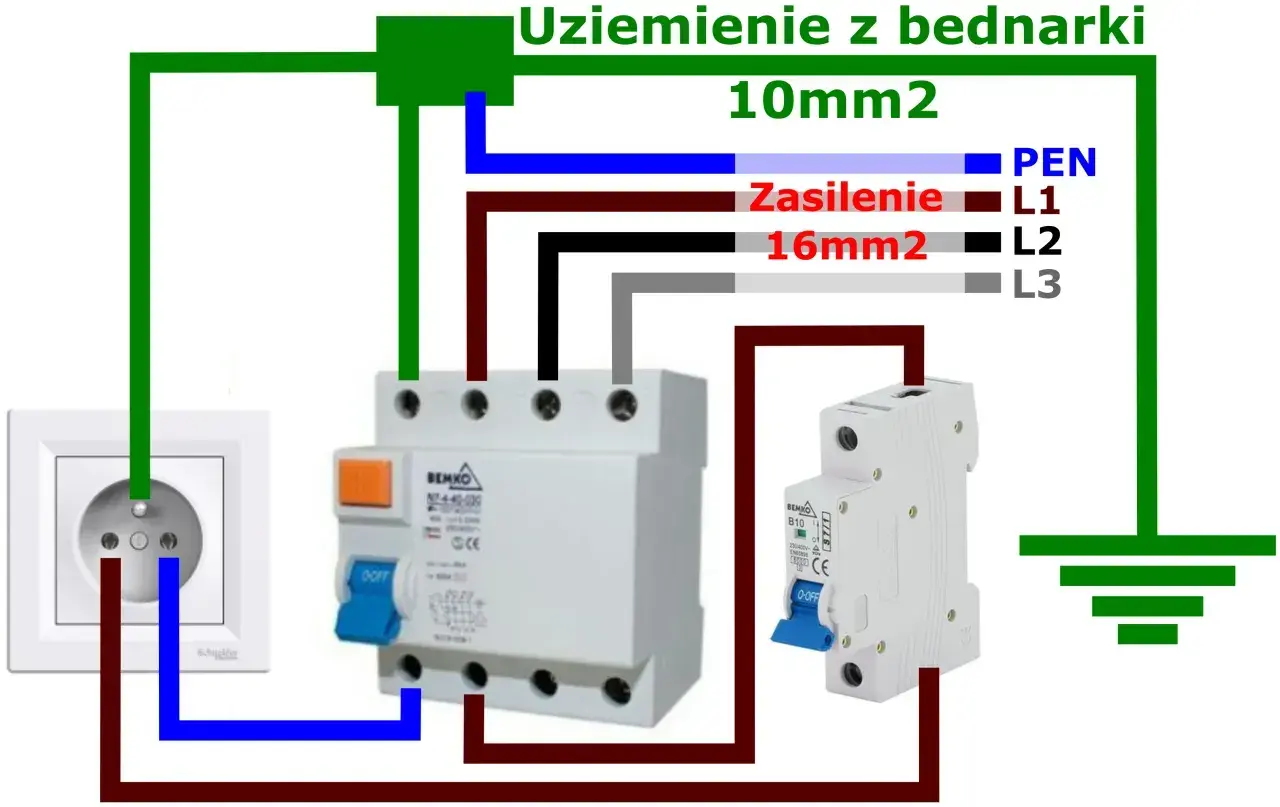

Ja czytam ten przepis tak: prawo nie wymaga przypadkowego wciśnięcia jednego aparatu do rozdzielnicy, tylko zbudowania układu ochrony, w którym RCD współpracuje z przewodem ochronnym, połączeniami wyrównawczymi, zabezpieczeniami nadprądowymi i właściwym uziemieniem. Sam wyłącznik różnicowoprądowy nie chroni przed przeciążeniem ani zwarciem, więc nie zastępuje „bezpiecznika”.
| Element ochrony | Co robi | Czego nie robi |
|---|---|---|
| RCD | Wykrywa prąd upływu i odłącza zasilanie | Nie zabezpiecza przed przeciążeniem i zwarciem |
| Wyłącznik nadprądowy | Chroni przewody przed przeciążeniem i zwarciem | Nie reaguje na każdy niebezpieczny upływ do ziemi |
| Ochronnik przepięć | Tłumi przepięcia łączeniowe i atmosferyczne | Nie odłącza obwodu przy upływie prądu |
| Połączenia wyrównawcze | Ujednolicają potencjały metalowych elementów | Nie są zamiennikiem dla RCD |
W wykazie Polskich Norm przywołanych do tego rozporządzenia znajdziesz między innymi PN-HD 60364-4-41 oraz PN-HD 60364-6, czyli odpowiednio ochronę przed porażeniem i sprawdzanie instalacji. To dobry sygnał, że temat nie kończy się na samym montażu aparatu. Dalej liczy się sposób wykonania całego układu, a z tego wynika już praktyka w konkretnych pomieszczeniach i obwodach.
Od tego punktu najważniejsze staje się pytanie: gdzie w rzeczywistej instalacji różnicówka powinna pojawić się w pierwszej kolejności, a gdzie projekt wymaga większej ostrożności.
Gdzie wyłącznik różnicowoprądowy jest dziś standardem
W nowych instalacjach nie patrzę już na RCD jak na wyjątek. W praktyce to standard wszędzie tam, gdzie ryzyko porażenia jest wyższe, a uszkodzenie przewodu lub urządzenia może wystąpić szybciej niż człowiek zdąży zareagować. Najczęściej chodzi o obwody gniazd, pomieszczenia wilgotne i zasilanie na zewnątrz.
W rozporządzeniu przywołano też normy dla specjalnych lokalizacji, takich jak pomieszczenia z wanną lub prysznicem, baseny, sauny, instalacje na terenie budowy czy oświetlenie zewnętrzne. To nie jest przypadkowy zestaw. Te miejsca mają po prostu większe znaczenie dla bezpieczeństwa i tam projekt musi być bardziej konsekwentny.
| Obszar | Co zwykle stosuję w praktyce | Dlaczego to ma znaczenie |
|---|---|---|
| Gniazda ogólne w mieszkaniu | RCD 30 mA albo RCBO na obwód | Chroni użytkownika przy uszkodzeniu izolacji lub dotyku pośrednim |
| Łazienka, pralnia, pomieszczenia wilgotne | Osobny obwód pod ochroną różnicowoprądową | Wilgoć przyspiesza pojawianie się prądów upływu |
| Kuchnia | Wydzielone zabezpieczenia dla gniazd i odbiorników | Duże obciążenia i elektronika zwiększają ryzyko awarii |
| Taras, balkon, ogród, garaż | Osobna ochrona różnicowoprądowa | Warunki zewnętrzne sprzyjają uszkodzeniom mechanicznym i wilgoci |
| Budowa i rozbiórka | RCD traktowany jako obowiązkowy element bezpieczeństwa robót | Przenośne odbiorniki i trudne warunki pracy wymagają szybkiego odłączenia |
| Strefy specjalne, np. basen lub sauna | Projekt pod konkretne wymagania normowe | Tu nie działa „zwykły” schemat z mieszkania |
W praktyce różnicówka w takich miejscach nie służy do podnoszenia komfortu projektu, tylko do ograniczenia skutków błędu, awarii albo uszkodzenia przewodu. Im bardziej „mokre” albo mobilne środowisko, tym bardziej sensowne jest rozdzielenie obwodów. To prowadzi prosto do kolejnej rzeczy, którą wielu inwestorów myli: starej instalacji i modernizacji.
Czy stara instalacja musi być przerabiana
Sam fakt, że instalacja ma już swoje lata, nie oznacza automatycznie, że trzeba dziś kuć cały dom. W praktyce jednak modernizacja rozdzielnicy, wymiana przewodów, zmiana układu pomieszczeń albo dołożenie nowych obwodów to moment, w którym temat ochrony różnicowoprądowej trzeba przejrzeć od nowa. Jeżeli ruszasz instalację, trudno bronić starego układu tylko dlatego, że „jeszcze działa”.
Tu najczęstszy błąd jest banalny: ktoś dokłada samą różnicówkę do starego, dwuprzewodowego układu i oczekuje, że problem bezpieczeństwa zniknie. Nie zniknie. RCD nie naprawia braku przewodu ochronnego, nie przywraca zużytej izolacji i nie zastępuje połączeń wyrównawczych. Może pomóc, ale tylko wtedy, gdy reszta instalacji jest sensownie zbudowana.
Ja patrzę na to tak: jeżeli po włączeniu urządzeń wyłącznik zaczyna wybijać, to nie jest powód, żeby go usuwać, tylko żeby znaleźć przyczynę. Najczęściej winne są uszkodzone przewody, zawilgocenie, błędne połączenia neutralnych przewodów między obwodami albo po prostu zbyt duża liczba odbiorników pod jednym aparatem.
- Jeżeli w rozdzielnicy wszystko jest podpięte pod jeden RCD, awaria jednego obwodu wyłącza cały dom.
- Jeżeli w instalacji brakuje PE lub połączeń wyrównawczych, sama różnicówka nie załatwi bezpieczeństwa.
- Jeżeli modernizujesz łazienkę, kuchnię albo ogród, warto od razu sprawdzić, czy nie trzeba wydzielić osobnych obwodów.
- Jeżeli instalacja ma częste zadziałania bez widocznej przyczyny, trzeba szukać prądu upływu, a nie „uciszać” układu obejściem zabezpieczenia.
Właśnie dlatego obowiązek montażu RCD nie powinien być czytany wyłącznie przez pryzmat samego przepisu. W praktyce chodzi o to, by instalacja była bezpieczna i przewidywalna również po kilku latach użytkowania. Gdy to jest już jasne, można przejść do doboru aparatu i układu rozdzielnicy.
Jak dobrać aparat i nie zrobić sobie fałszywego bezpieczeństwa
Dobór RCD zaczynam od pytania, co ma on chronić, a dopiero później od marki czy ceny. W domu jednorodzinnym i mieszkaniu najczęściej spotykam czułość 30 mA, bo to właśnie ona jest kojarzona z ochroną osób. Dalszy dobór zależy już od obciążenia, liczby obwodów i tego, czy chcemy ograniczyć wyłączenie całej instalacji przy pojedynczej awarii.
| Parametr | Typowy wybór | Na co zwracam uwagę |
|---|---|---|
| Czułość | 30 mA | Najczęściej dla ochrony osób |
| Prąd znamionowy | 25 A, 40 A lub 63 A | Musi pasować do obciążenia i zabezpieczenia przed nim |
| Liczba biegunów | 2P dla 1 fazy, 4P dla 3 faz | Dobór do układu zasilania |
| Układ w rozdzielnicy | Osobne RCD dla grup obwodów albo RCBO | Lepsza selektywność i mniej przypadkowych wyłączeń |
Warto też rozróżnić sam RCD od RCBO. RCBO to aparat łączący funkcję wyłącznika różnicowoprądowego i nadprądowego w jednym module. To rozwiązanie jest droższe, ale praktyczne, bo awaria jednego obwodu nie wyłącza wszystkiego naraz. Przy domach z wieloma odbiornikami elektronicznymi to bywa zwyczajnie rozsądniejsze.
Nie wybieram „różnicówki” tylko po tym, że jest najtańsza. Typ aparatu trzeba dopasować do charakteru obwodu i odbiorników. W nowoczesnych instalacjach z elektroniką, zasilaczami i urządzeniami sterującymi projektant powinien sprawdzić, czy wybrany aparat będzie współpracował z rzeczywistym obciążeniem, a nie tylko z opisem na opakowaniu.
Najważniejsze, czego unikam, to jeden wspólny aparat na cały dom bez podziału na strefy. To daje pozorne bezpieczeństwo, ale w praktyce zamienia drobną usterkę w awarię całego budynku. Po poprawnym doborze przychodzi czas na temat zwykle najbardziej przyziemny, czyli pieniądze i odbiór.
Ile kosztuje montaż i co powinien potwierdzić odbiór
Sam aparat nie jest dziś najdroższym elementem instalacji. Z rynku w 2026 r. widać, że prostsze wyłączniki różnicowoprądowe 2P 25A/30 mA można znaleźć już w okolicach 50-80 zł, a markowe modele 4P 40A/30 mA często kosztują około 100-230 zł. Ostateczna cena zależy od producenta, typu, liczby biegunów i tego, czy aparat ma obsługiwać prosty obwód, czy większą rozdzielnicę.
Robocizna to osobna historia. Jeśli chodzi tylko o podłączenie jednego modułu w gotowej rozdzielnicy, koszt bywa niewielki. Jeżeli jednak trzeba przebudować podział obwodów, uporządkować neutralne przewody, dołożyć kilka aparatów i wykonać pomiary, rachunek rośnie szybciej niż sam koszt części. W takich pracach taniej wychodzi porządne zaplanowanie wszystkiego na początku niż późniejsze „dłubanie” po fakcie.
| Zakres | Orientacyjny koszt | Komentarz |
|---|---|---|
| Aparat 2P 25A/30 mA | około 50-80 zł | Prostsze modele do podstawowych obwodów |
| Aparat 4P 40A/30 mA | około 100-230 zł | Wyższy koszt przy instalacji 3-fazowej i lepszych markach |
| Badanie i pomiar RCD | często ok. 15 zł za sztukę | W praktyce bywa wliczane w szersze pomiary instalacji |
| Przebudowa rozdzielnicy | zależna od zakresu prac | Tu koszt tworzą głównie robocizna i liczba przeróbek |
Przy odbiorze zwracam uwagę na cztery rzeczy: poprawne opisy obwodów w rozdzielnicy, sensowny podział instalacji, wynik pomiarów zadziałania i obecność protokołu. Sam przycisk TEST nie wystarcza, bo pokazuje tylko podstawową reakcję aparatu, a nie potwierdza całej skuteczności układu ochrony.
Jeżeli instalacja ma zostać oddana „na czysto”, to właśnie pomiary ochronne i dokumentacja zamykają temat formalnie. W praktyce to często ta część decyduje, czy instalacja będzie później bezproblemowa, czy zacznie irytować po pierwszym większym obciążeniu. I tu dochodzę do rzeczy, którą zawsze warto zapamiętać przed zamknięciem projektu.
Co zabrać z tego tematu do projektu lub remontu
Najrozsądniejsze podejście jest proste: nie pytam, czy da się wstawić RCD, tylko jak rozplanować ochronę, żeby instalacja była bezpieczna i wygodna w użytkowaniu. Jeśli projektujesz nowy dom, modernizujesz rozdzielnicę albo przerabiasz mieszkanie, zacznij od podziału obwodów i sprawdzenia, czy wszystkie metalowe elementy, przewód ochronny oraz połączenia wyrównawcze są zrobione tak, jak powinny.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to właśnie tę: nie oszczędzaj na logice układu. Dwie lub trzy dobrze rozmieszczone różnicówki albo kilka RCBO dają zwykle więcej spokoju niż jedna „wszystko wyłączająca” różnicówka na całą instalację. A jeśli instalacja zaczyna wybijać, traktuj to jako sygnał diagnostyczny, nie drobną niedogodność.
W dobrze zaprojektowanej instalacji RCD nie jest samotnym bohaterem. Działa razem z zabezpieczeniem nadprądowym, połączeniami wyrównawczymi, poprawnym uziemieniem i rzetelnymi pomiarami. Dopiero taki zestaw zamienia przepis w realne bezpieczeństwo, a nie tylko w moduł w rozdzielnicy.
