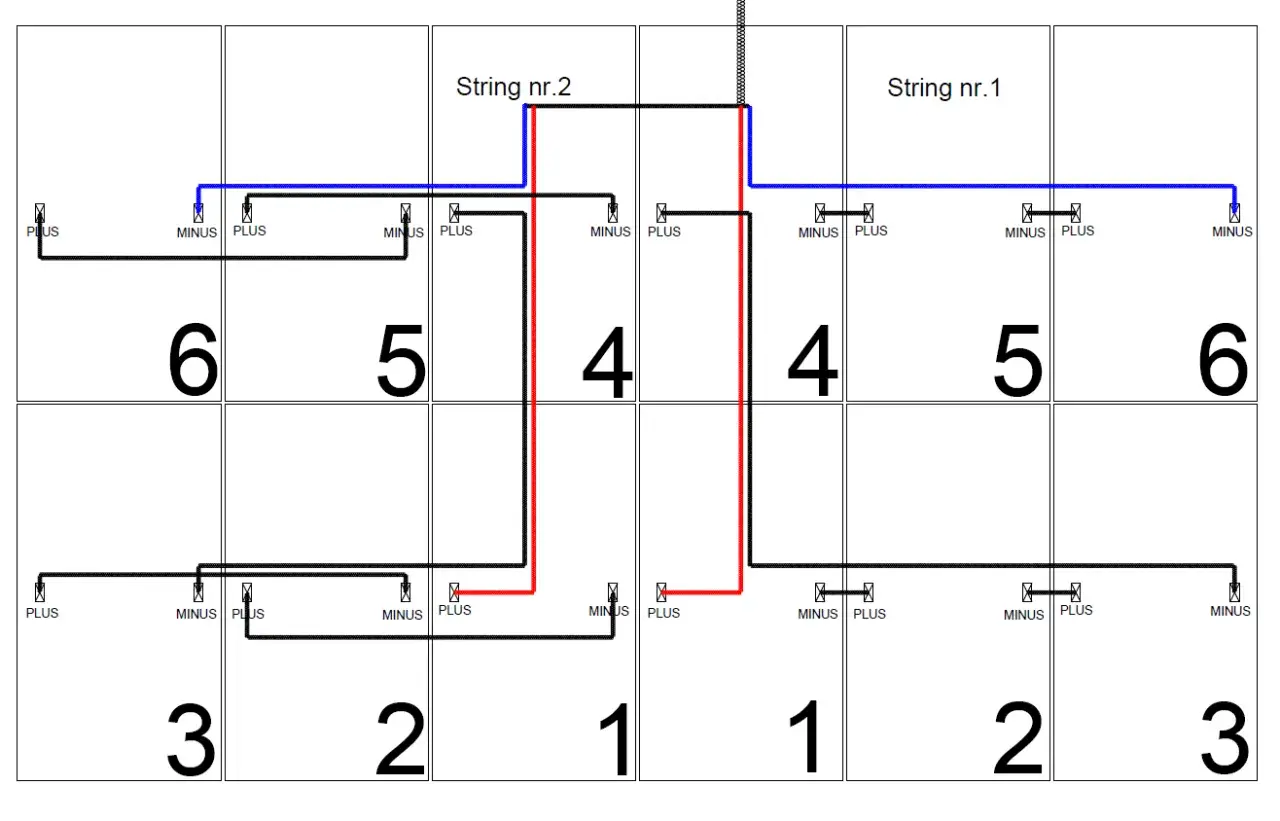

Dobry układ połączeń paneli decyduje nie tylko o tym, ile energii instalacja odda do falownika, ale też o tym, czy system będzie bezpieczny i odporny na zacienienie. W praktyce jeden błędny dobór stringu potrafi obniżyć uzysk bardziej niż sam wybór droższych modułów. Poniżej rozkładam schemat podłączenia paneli fotowoltaicznych na proste warianty, pokazuję różnice między szeregiem i połączeniem równoległym oraz wyjaśniam, na co zwrócić uwagę przy montażu.
Najważniejsze jest dopasowanie napięcia, prądu i warunków pracy do falownika
- W szeregu sumuje się napięcie, a prąd zostaje taki sam; w układzie równoległym jest odwrotnie.
- W jednym stringu najlepiej łączyć moduły o tym samym typie, mocy, kierunku i nachyleniu.
- Falownik trzeba dobrać do maksymalnego napięcia DC, zakresu MPPT i prądu wejściowego.
- Zacienienie, różne połacie i złe złącza potrafią obciąć produkcję szybciej niż sam spadek nasłonecznienia.
- Przy kilku stringach dochodzą bezpieczniki, ochronniki przepięć i poprawne prowadzenie przewodów DC.
Najpierw policz napięcie i prąd, bo od tego zależy cały układ
Ja zawsze zaczynam od dwóch pytań: czy panel ma pracować w szeregu, czy w układzie równoległym, oraz czy falownik ma odpowiedni zakres pracy po stronie DC. To nie jest detal montażowy, tylko fundament całej instalacji. Jeśli string będzie miał za niskie napięcie, falownik może w ogóle nie wejść w stabilną pracę. Jeśli przekroczysz dopuszczalne napięcie, ryzykujesz awarię albo trwałe uszkodzenie sprzętu.
W uproszczeniu działa to tak:
| Układ | Co się sumuje | Co to daje | Na co uważać |
|---|---|---|---|
| Szeregowy | Napięcie | Wyższe napięcie, prosty układ dla falownika stringowego | Jeden słabszy panel może ograniczyć cały łańcuch |
| Równoległy | Prąd | Większa elastyczność przy niższym napięciu | Szybciej rosną wymagania dla przewodów i zabezpieczeń |
| Szeregowo-równoległy | Napięcie w stringach i prąd między stringami | Łatwiej dopasować układ do dachu i falownika | Trzeba pilnować zgodności stringów i ochrony DC |
MPPT, czyli Maximum Power Point Tracking, to układ w falowniku, który szuka najlepszego punktu pracy paneli. Dla mnie to ważniejsze niż sama moc nominalna modułów, bo dwa identyczne zestawy paneli mogą produkować zupełnie inaczej, jeśli pracują w innym napięciu. Kiedy ta zasada jest dobrze policzona, wybór układu połączeń przestaje być zgadywaniem, a staje się normalną decyzją techniczną.
Najczęściej stosowane układy na dachu i kiedy ma sens każdy z nich
Na dachu jednorodzinnym najczęściej wygrywa prosty string szeregowy. To rozwiązanie dobrze współpracuje z falownikiem stringowym, jest czytelne w montażu i zwykle daje najlepszy kompromis między kosztem a uzyskiem. Gdy jednak połacie różnią się kierunkiem, nachyleniem albo stopniem zacienienia, prosty układ przestaje być optymalny i trzeba myśleć bardziej elastycznie.
| Układ | Kiedy go wybieram | Zalety | Ograniczenia |
|---|---|---|---|
| Jeden string szeregowy | Jedna połacie, podobne moduły, mało cienia | Prosty montaż, niskie straty na przewodach, dobra współpraca z MPPT | Zacienienie jednego modułu wpływa na cały ciąg |
| Dwa stringi na dwóch MPPT | Dwie połacie o różnym kierunku lub kącie | Każda połać pracuje w swoim punkcie, uzysk jest stabilniejszy | Wymaga falownika z dwoma niezależnymi wejściami |
| Układ równoległy stringów | Gdy trzeba połączyć kilka łańcuchów do jednego wejścia | Łatwiej obsłużyć większą instalację | Rosną prądy, zabezpieczenia i wymagania dla przekrojów przewodów |
| Mieszany | Różne połacie, częściowe zacienienie, nieregularny dach | Daje największą swobodę projektową | Najłatwiej o błąd przy doborze i uruchomieniu |
W praktyce nie łączy się wszystkich paneli po prostu równolegle, bo prądy szybko robią się zbyt duże, a instalacja traci na prostocie i bezpieczeństwie. Ja traktuję połączenie równoległe jako narzędzie do większych lub bardziej złożonych układów, a nie domyślny wybór do każdego dachu. Gdy to jest jasne, dużo łatwiej dobrać liczbę modułów do konkretnego falownika.
Jak dobrać liczbę modułów do falownika i MPPT
Tu nie ma miejsca na intuicję. Trzeba sprawdzić trzy rzeczy: maksymalne napięcie DC falownika, zakres pracy MPPT oraz maksymalny prąd wejściowy. Dopiero potem ustala się liczbę modułów w stringu. W nowoczesnych panelach o mocy 400-500 W napięcie obwodu otwartego Voc często mieści się mniej więcej w zakresie 40-50 V, a napięcie robocze Vmp zwykle jest niższe. To oznacza, że 10-12 modułów w jednym stringu bardzo często trafia w sensowny zakres dla domowego falownika, ale zawsze trzeba to policzyć dla konkretnego modelu.
Ja przy doborze idę zawsze tą samą kolejnością:
- Sprawdzam Voc jednego modułu z karty katalogowej.
- Przeliczam napięcie stringu na najzimniejsze warunki, bo na mrozie napięcie rośnie.
- Porównuję wynik z maksymalnym napięciem wejściowym falownika.
- Sprawdzam, czy napięcie robocze stringu mieści się w oknie MPPT.
- Na końcu weryfikuję prąd wejściowy i ewentualne połączenia równoległe.
Warto zapamiętać prostą zasadę: połączenie szeregowe zwiększa napięcie, a równoległe zwiększa prąd. To dlatego układ „na styk” bywa zdradliwy. Na papierze działa, ale w chłodny poranek potrafi już wyjść poza limit falownika. Zbyt krótki string też nie pomaga, bo falownik nie dostaje dość napięcia do pracy w optymalnym punkcie.
| Parametr modułu | Typowy zakres | Co z tego wynika |
|---|---|---|
| Voc | Około 40-50 V | Wyznacza maksymalne napięcie stringu |
| Vmp | Około 33-42 V | Pomaga ocenić, czy string trafi w MPPT |
| Imp | Około 10-14 A | Określa obciążenie po stronie prądowej |
Jeśli moduły mają różną moc, różny prąd albo byłyby ustawione pod innym kątem, nie mieszam ich bezrefleksyjnie w jednym stringu. Z mojego doświadczenia to jeden z najczęstszych powodów późniejszego zdziwienia, że instalacja „powinna działać lepiej”. Powinna, ale tylko wtedy, gdy warunki pracy są naprawdę spójne.
Co musi znaleźć się między panelami a falownikiem
Sama trasa od paneli do falownika to nie tylko przewód. To cały zestaw elementów, które odpowiadają za odłączenie, zabezpieczenie i poprawną eksploatację. W małej instalacji część z nich jest wręcz obowiązkowa z punktu widzenia bezpieczeństwa, a część staje się potrzebna dopiero wtedy, gdy układ robi się bardziej rozbudowany.
- Rozłącznik DC - pozwala bezpiecznie odłączyć string od falownika podczas serwisu lub awarii.
- Ochronniki przepięć SPD - ograniczają skutki wyładowań i przepięć, zwłaszcza gdy instalacja jest narażona na długie trasy kablowe albo dach z ekspozycją na burze.
- Bezpieczniki stringowe - mają sens przede wszystkim wtedy, gdy kilka stringów pracuje równolegle i istnieje ryzyko prądu wstecznego.
- Skrzynka łączeniowa - porządkuje połączenia, ułatwia serwis i rozdział wielu ciągów.
- Kable solarne i złącza - powinny być odporne na UV i dobrane prądowo; na krótszych odcinkach często spotyka się 4 mm², a przy dłuższych trasach lub wyższych prądach 6 mm² bywa rozsądniejszym wyborem.
- Uziemienie i połączenia wyrównawcze - stabilizują potencjał konstrukcji i zwiększają bezpieczeństwo całego systemu.
- Optymalizatory lub mikroinwertery - rozwiązanie dla trudnych dachów, gdy cień, różne połacie albo nieregularny układ paneli zbyt mocno ograniczają klasyczny string.
Ważny detal, o którym wielu inwestorów zapomina: złącza trzeba dobierać systemowo, a nie „bo pasują w ręku”. Wizualnie podobne wtyki nie zawsze są kompatybilne elektrycznie i termicznie. Jeśli do tego dorzucimy słaby zacisk albo źle dobrany przekrój przewodu, problem może ujawnić się dopiero po czasie, w postaci grzania, spadków napięcia albo przerywanej pracy. Dlatego osprzęt DC traktuję jako część projektu, a nie dodatki do montażu.
Najczęstsze błędy, które obniżają uzysk albo psują bezpieczeństwo
To są rzeczy, które z zewnątrz wyglądają niegroźnie, ale w praktyce robią największą różnicę. Najczęściej spotykam te błędy:
- łączenie w jednym stringu modułów o innej mocy, innym prądzie lub innym pochodzeniu technologicznym,
- mieszanie paneli z różnych połaci, gdy jedna pracuje rano, a druga dopiero po południu,
- brak zapasu na wzrost napięcia w niskiej temperaturze,
- zbyt wiele stringów równoległych bez odpowiednich zabezpieczeń,
- łączenie przypadkowych złączy zamiast kompletnego, kompatybilnego systemu,
- ignorowanie cienia od komina, lukarny, anteny albo drzewa,
- prowadzenie długich tras DC zbyt cienkim przewodem,
- niedokładne zarobienie końcówek i słaby moment dokręcenia połączeń.
Zacienienie jest tu szczególnie podstępne. Diody bypass w module ograniczają skutki lokalnego cienia i zmniejszają ryzyko hot-spotów, ale nie rozwiązują problemu spadku uzysku w całym stringu. Jeśli cień pojawia się regularnie, lepiej przesunąć podział stringów, niż liczyć na to, że elektronika sama „nadrobi” stratę. To zwykle nie działa tak dobrze, jak oczekują osoby zaczynające przygodę z PV.
Praktyczny układ dla domu jednorodzinnego
Jeżeli dach jest prosty, bez większych przeszkód i z jedną dominującą połacią, najczęściej wybieram jeden string na jeden MPPT. Taki układ jest czytelny, tani w wykonaniu i łatwy w diagnostyce. Gdy dach ma dwie różne połacie, lepiej rozdzielić je na dwa osobne stringi i podać na dwa niezależne MPPT, zamiast sztucznie wyrównywać wszystko jednym łańcuchem.
| Sytuacja na dachu | Rozsądny układ | Dlaczego to działa |
|---|---|---|
| Jedna połacie, brak cienia | Jeden string na jeden MPPT | Najprostsza konfiguracja i najmniej strat |
| Dwie połacie o różnym kierunku | Osobny string dla każdej połaci | Każda strona pracuje w swoim punkcie mocy |
| Komin, drzewo, cieniste fragmenty | Krótsze stringi, optymalizatory albo mikroinwertery | Ogranicza wpływ zacienienia na całą instalację |
| Większa instalacja z kilkoma łańcuchami | Układ szeregowo-równoległy z zabezpieczeniami | Ułatwia dopasowanie do falownika i ogranicza problemy prądowe |
Ja zwykle wolę prostszy schemat, jeśli daje podobny uzysk. Każdy dodatkowy element to nie tylko większa elastyczność, ale też więcej miejsc, w których można popełnić błąd. Dlatego przy montażu PV opłaca się myśleć nie tylko o samej mocy paneli, lecz także o logice pracy całego dachu, godzinach nasłonecznienia i realnym cieniu w ciągu roku.
Co sprawdzam przed uruchomieniem instalacji
Przed pierwszym podaniem napięcia nie ufam samemu projektowi na papierze. Zawsze weryfikuję to, co rzeczywiście trafiło na dach i do rozdzielnicy. To moment, w którym wychodzą drobne pomyłki: zamieniona polaryzacja, zbyt mocno dociśnięte lub zbyt luźne złącze, zły string na złym MPPT albo brak ciągłości połączeń wyrównawczych.
- sprawdzam polaryzację każdego stringu,
- mierzę napięcie jałowe i porównuję je z projektem,
- weryfikuję ciągłość uziemienia i połączeń wyrównawczych,
- kontroluję izolację po stronie DC,
- sprawdzam moment dokręcenia zacisków i stan złączy,
- oznaczam stringi, rozłączniki i wejścia falownika,
- na końcu uruchamiam system zgodnie z instrukcją producenta falownika.
Jeżeli mam zostawić jedną zasadę, to jest ona prosta: najpierw dopasowuję string do falownika i dachu, a dopiero potem decyduję o reszcie osprzętu. Taki porządek zwykle daje mniej poprawek, lepszy uzysk i spokojniejszą eksploatację przez lata.
