Schemat podłączenia kamery monitoringu - IP, analog, PoE

Kamil Dudek 30 czerwca 2026

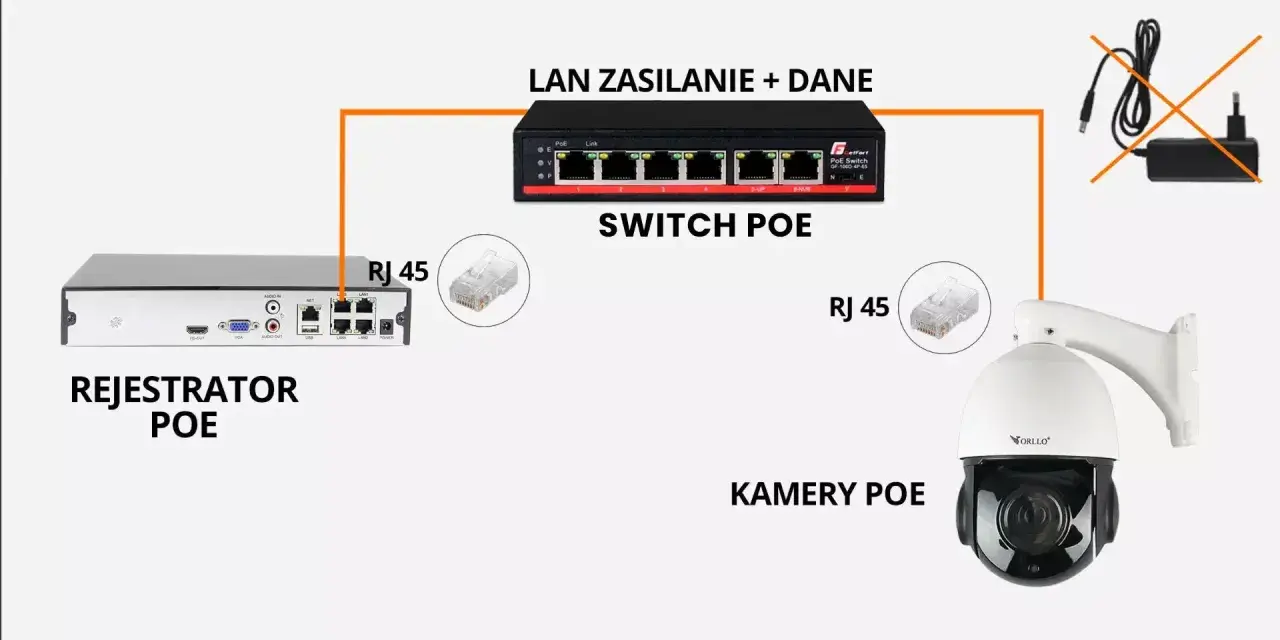

Schemat podłączenia kamery monitoringu: rejestrator PoE, switch PoE zasilany przez LAN, oraz kamery PoE połączone kablem RJ 45.

Spis treści

Dobry system monitoringu zaczyna się od prostego, ale dobrze przemyślanego połączenia: kamera, zasilanie, rejestrator i okablowanie muszą ze sobą współpracować. W praktyce liczy się nie tylko sam schemat podłączenia kamery monitoringu, ale też to, czy wybierasz wariant IP z PoE, klasyczny analog czy układ mieszany. Poniżej pokazuję, jak to rozplanować krok po kroku, gdzie najczęściej pojawiają się błędy i kiedy lepiej wybrać inny sposób zasilania.

Najpierw dopasuj typ kamery do rejestratora i okablowania

  • Kamera IP zwykle pracuje z rejestratorem NVR, a kamera analogowa z DVR.
  • PoE upraszcza montaż, bo jednym przewodem przesyła obraz i zasilanie.
  • UTP Cat5e lub Cat6 to dziś najpraktyczniejszy wybór dla kamer sieciowych.
  • Przy analogach potrzebujesz osobnego zasilania 12 V DC i przewodu wideo, najczęściej koncentrycznego.
  • Trasa kablowa nie powinna przekraczać 100 m na jednym odcinku Ethernetu.
  • Po pierwszym uruchomieniu trzeba ustawić hasła, czas, adresy IP i zapis nagrań, inaczej system będzie działał połowicznie.

Najpierw ustal, z jakim systemem masz do czynienia

Ja zwykle zaczynam od rozdzielenia instalacji na cztery podstawowe warianty, bo od tego zależy wszystko: kabel, rejestrator, zasilanie i sposób konfiguracji. Jeśli ten etap pominiesz, łatwo kupić sprzęt, który technicznie do siebie nie pasuje, mimo że na papierze wygląda podobnie.

Typ instalacji Co łączy kamerę z rejestratorem Jak jest zasilana Kiedy ma sens
Kamera IP z PoE Przewód UTP zakończony RJ45 Jednym kablem razem z danymi Najwygodniejszy wariant do domu i małej firmy
Kamera IP bez PoE UTP do sieci, osobno zasilanie Oddzielny zasilacz 12 V DC lub inny zgodny Gdy kamera nie obsługuje PoE albo instalacja już ma lokalne zasilanie
Kamera analogowa Kabel koncentryczny lub przewód wideo zgodny z systemem Osobne 12 V DC Przy starszych instalacjach albo modernizacji istniejącego monitoringu
Kamera Wi-Fi Łączność bezprzewodowa Najczęściej osobny zasilacz Gdy nie da się łatwo poprowadzić kabla, ale to nie jest mój pierwszy wybór do stałego monitoringu

Najważniejsza różnica jest prosta: NVR obsługuje kamery sieciowe IP, a DVR obsługuje zwykle kamery analogowe. Jeśli kamera i rejestrator mówią innym językiem technicznym, obraz się nie pojawi, nawet gdy wszystko wygląda na podłączone poprawnie. Gdy ten podział masz już jasny, można przejść do najwygodniejszego scenariusza, czyli kamer IP z PoE.

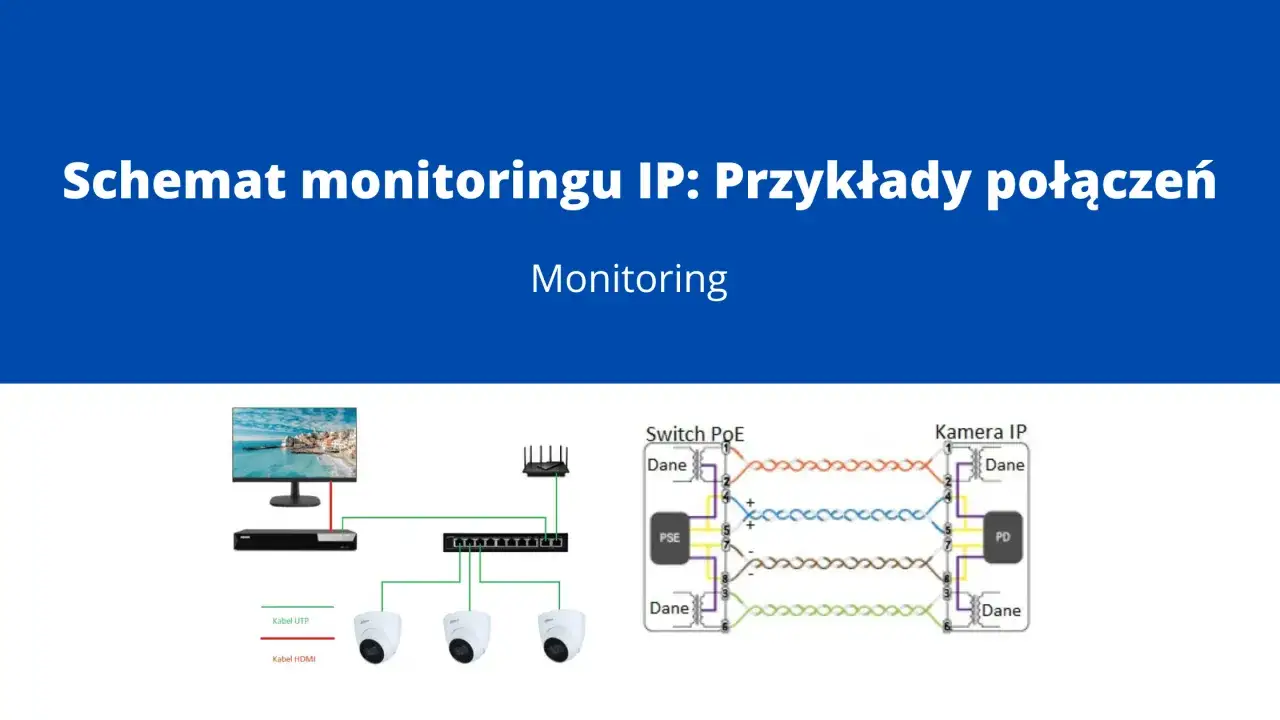

Schemat podłączenia kamery monitoringu IP: switch PoE zasila kamery, które wysyłają dane do rejestratora i monitora.

Najprostszy układ dla kamer IP z PoE

W nowoczesnych instalacjach to właśnie PoE najczęściej wygrywa. Z mojego doświadczenia wynika, że dla użytkownika liczy się tu głównie prostota: jeden przewód, mniej złączek, mniej punktów awarii i szybszy montaż.

Połączenie bezpośrednie z rejestratorem

To najprostszy układ: kamera IP trafia przewodem UTP do portu PoE w rejestratorze NVR. Rejestrator zasila kamerę i odbiera obraz tym samym kablem. Do tego NVR podłączasz monitor przez HDMI, a jeśli chcesz mieć podgląd z telefonu, rejestrator łączysz z internetem przez router.

  1. Montujesz kamerę w docelowym miejscu.
  2. Prowadzisz skrętkę UTP Cat5e lub Cat6 do rejestratora.
  3. Wkładasz przewód do portu PoE w NVR.
  4. Podłączasz NVR do monitora i sieci.
  5. Sprawdzasz, czy kamera została wykryta automatycznie.

Przeczytaj również: System monitoringu do domu i firmy - Wybierz mądrze!

Połączenie przez switch PoE

Ten wariant wybieram wtedy, gdy kamer jest więcej, trasy kablowe są dłuższe albo instalacja ma być rozbudowywana etapami. Kamera trafia wtedy do switcha PoE, a switch do rejestratora lub do sieci, w której pracuje NVR. To rozwiązanie daje większą elastyczność, ale wymaga lepszego planu sieci.

W praktyce najwygodniej działa układ: kamera - UTP - switch PoE - NVR - monitor / router. Jeśli kamera nie dodaje się automatycznie, zwykle trzeba nadać jej właściwy adres IP, sprawdzić hasło startowe albo dodać ją ręcznie przez ONVIF, czyli standard współpracy urządzeń różnych producentów. Jeśli masz starsze kamery albo hybrydowy rejestrator, schemat wygląda inaczej.

Jak spiąć kamerę analogową z rejestratorem DVR

Analogowy system monitoringu jest mniej elastyczny od IP, ale nadal ma sens w kilku sytuacjach: gdy wykorzystujesz stare okablowanie, gdy modernizujesz istniejącą instalację albo gdy zależy Ci na prostym i przewidywalnym układzie bez sieciowej konfiguracji każdego kanału.

  1. Podłączasz kamerę do rejestratora przewodem wideo, najczęściej przez złącze BNC.
  2. Dostarczasz kamerze zasilanie 12 V DC, osobno od sygnału obrazu.
  3. Łączysz DVR z monitorem przez HDMI albo VGA.
  4. Jeśli chcesz podgląd zdalny, podpinasz rejestrator do routera.
  5. Sprawdzasz, czy standard kamery zgadza się ze standardem obsługiwanym przez DVR.

Tu ważny jest detal, który początkujący często lekceważą: kamera AHD, CVI, TVI czy CVBS nie zawsze będzie działać z każdym rejestratorem. Hybrydowe DVR-y potrafią obsłużyć kilka standardów, ale tylko wtedy, gdy producent to przewidział. Jeśli obraz nie pojawia się mimo poprawnych wtyków, bardzo często winny jest właśnie mismatch standardu, a nie sama kamera. Kiedy ten element masz pod kontrolą, trzeba przejść do kabla i zasilania, bo to one najczęściej psują stabilność całego układu.

Okablowanie i zasilanie, które decydują o stabilności obrazu

W monitoringu nie wygrywa ten system, który „na chwilę działa”, tylko ten, który działa stabilnie po roku, zimą, przy większym obciążeniu i po kilku przepięciach w sieci. Dlatego dobór przewodów i zasilania traktuję jako równie ważny jak sam wybór kamery.

Element Co wybieram w praktyce Dlaczego to ma znaczenie
Przewód do kamer IP Cat5e minimum, najczęściej Cat6 Daje zapas jakości transmisji i lepiej znosi rozbudowę systemu
Długość odcinka Ethernet Do 100 m na jednym przebiegu Powyżej tego odcinka rośnie ryzyko spadku jakości i problemów z PoE
Zasilanie 12 V DC Zapas mocy 20-30% Zasilacz nie powinien pracować na granicy swoich możliwości
Instalacje z większą liczbą kamer Centralny switch PoE albo osobne punkty zasilania Łatwiej zapanować nad budżetem mocy i serwisem

Jeśli liczysz zasilacz do kamer 12 V, przyjmij prostą zasadę: suma poboru wszystkich kamer plus 20-30% zapasu. Przykład jest banalny, ale bardzo praktyczny: cztery kamery po 6 W to łącznie 24 W, więc bezpieczniej dobrać zasilanie na co najmniej 30-40 W, a nie na styk. W instalacjach PoE sprawa wygląda podobnie, tylko zamiast amperów i watów liczy się budżet mocy switcha lub rejestratora. Gdy zabraknie zapasu, nocą kamera z podświetlaniem IR potrafi zacząć się resetować, chociaż w dzień wszystko wyglądało poprawnie.

Warto też pamiętać o jednej rzeczy, która często wychodzi dopiero przy problemach: długi, cienki przewód zasilający przy 12 V powoduje spadek napięcia. To właśnie dlatego kamera oddalona o 30-40 m potrafi działać niestabilnie, mimo że zasilacz nominalnie ma „wystarczającą” moc. Po stronie PoE problem jest zwykle łagodniejszy, ale przy większych odcinkach i większym poborze energii też trzeba patrzeć na budżet całej instalacji. Kiedy warstwa fizyczna jest już poprawna, można przejść do konfiguracji logicznej.

Co ustawić po pierwszym uruchomieniu

Sam montaż to jeszcze nie pełny sukces. Kamera może już dawać obraz, ale dopiero konfiguracja sprawia, że system naprawdę nadaje się do codziennego używania, zwłaszcza jeśli monitoring ma współpracować z alarmem, być dostępny zdalnie albo nagrywać tylko wybrane zdarzenia.

  1. Ustaw hasła administratora i usuń fabryczne dane logowania, jeśli producent tego wymaga.
  2. Sprawdź adresację IP i uniknij konfliktu adresów między kamerami.
  3. Ustaw datę, godzinę i strefę czasową, najlepiej z synchronizacją NTP.
  4. Dobierz rozdzielczość i bitrate tak, żeby obraz był czytelny, ale archiwum nie kończyło się po dwóch dniach.
  5. Włącz strefy detekcji ruchu, jeśli nie chcesz nagrywać wszystkiego bez przerwy.
  6. Przetestuj podgląd zdalny, ale jeśli to możliwe, użyj VPN zamiast wystawiania portów na świat.
  7. Sprawdź zgodność ONVIF, gdy łączysz sprzęt różnych marek.

Na tym etapie lubię jeszcze zrobić prosty test praktyczny: przejść przed kamerą w dzień i po zmroku, sprawdzić odblaski od ścian, widoczność twarzy i to, czy nagranie rzeczywiście zapisuje się tam, gdzie powinno. Często właśnie wtedy wychodzą drobiazgi, które na ekranie montażowym były niewidoczne. Następny krok to już nie konfiguracja, tylko eliminowanie błędów, które najczęściej pojawiają się później.

Najczęstsze błędy, które wychodzą dopiero po kilku dniach

W monitoringu kłopot nie zawsze pojawia się od razu. Czasem system działa przez dwa dni bez zarzutu, a dopiero potem zaczynają się restarty, brak obrazu w nocy albo gubienie połączenia. W praktyce najczęściej winne są te same, powtarzalne błędy.

Objaw Najczęstsza przyczyna Co sprawdzić w pierwszej kolejności
Brak obrazu mimo zasilania Zły typ rejestratora albo zły standard wideo Zgodność IP/DVR, AHD/CVI/TVI/CVBS, ustawienia kamery
Kamera resetuje się nocą Za mały zapas mocy lub spadek napięcia Zasilacz, długość przewodu, budżet PoE
Obraz przerywa Uszkodzone złącze, słaby kabel, przekroczona długość trasy Końcówki RJ45/BNC i długość odcinka
Kamera nie dodaje się do NVR Konflikt IP, błędne hasło albo brak aktywacji urządzenia Adres IP, login, ONVIF, aktywację sprzętu
Zbyt ciemny lub prześwietlony obraz Zły kąt montażu i odbicia IR Pozycję kamery, wysokość i odbicia od ścian, szybki czy kopułki

Do tego dochodzi jeszcze jeden klasyk: brak UPS-a. Gdy zniknie zasilanie, rejestrator, switch PoE i router przestają pracować naraz, a monitoring zostaje ślepy dokładnie wtedy, kiedy bywa najbardziej potrzebny. Jeśli instalacja ma być wiarygodna, warto zapewnić jej choć podstawowe podtrzymanie pracy. To dobry moment, żeby pomyśleć nie tylko o tym, co działa dziś, ale też o tym, jak system rozwinie się za kilka miesięcy.

Jak zostawić sobie zapas na rozbudowę systemu

Jeśli miałbym wskazać jedną rzecz, którą najczęściej żałuje się po montażu, to byłby brak rezerwy. Ludzie zwykle planują system pod aktualną potrzebę, a potem dochodzi kolejna kamera przy bramie, wideodomofon albo strefa przy garażu i zaczyna się dokładanie sprzętu na siłę.

Dlatego zostawiam trzy rodzaje zapasu: moc, porty i trasę kablową. W praktyce dobrze jest mieć 20-30% wolnego budżetu PoE, przynajmniej jeden wolny port w rejestratorze albo switchu oraz zapas przewodu w centralnym punkcie instalacji. Jeśli monitoring ma współpracować z alarmem, zostaw też miejsce na integrację z wejściami alarmowymi, syreną lub automatyką bramy. Takie rzeczy są tanie na etapie projektu, a po wykończeniu domu potrafią kosztować dużo więcej.

Dobrze rozpisany schemat podłączenia kamery monitoringu nie powinien kończyć się na samym obrazie na ekranie. Ja zawsze zakładam też zapas mocy, miejsce na kolejną kamerę i prosty dostęp do rejestratora, bo to najtańszy sposób na uniknięcie przeróbek.

FAQ - Najczęstsze pytania

Najprostszy sposób to użycie kamery IP z PoE (Power over Ethernet). Wystarczy jeden przewód UTP (skrętka) do podłączenia kamery bezpośrednio do rejestratora NVR lub switcha PoE. Przewód ten przesyła zarówno obraz, jak i zasilanie, co znacznie upraszcza instalację i redukuje liczbę kabli.

Zazwyczaj nie. Rejestratory NVR są przeznaczone do kamer IP, natomiast kamery analogowe wymagają rejestratora DVR. Istnieją jednak hybrydowe rejestratory (HDVR), które potrafią obsługiwać oba typy kamer, ale zawsze należy sprawdzić kompatybilność standardów wideo (np. AHD, CVI, TVI, CVBS).

Do kamer IP zaleca się przewód UTP Cat5e lub Cat6. Cat6 oferuje lepszą jakość transmisji i większy zapas na przyszłą rozbudowę. Ważne jest, aby długość pojedynczego odcinka Ethernet nie przekraczała 100 metrów, aby uniknąć spadków jakości sygnału i problemów z zasilaniem PoE.

Najpierw sprawdź, czy kamera i rejestrator są w tej samej sieci i czy nie ma konfliktu adresów IP. Upewnij się, że hasło do kamery jest poprawne (często fabryczne). Czasem konieczne jest ręczne dodanie kamery przez protokół ONVIF lub aktywacja urządzenia w ustawieniach rejestratora.

Częstą przyczyną jest niewystarczający zapas mocy zasilacza lub spadek napięcia na długim przewodzie, zwłaszcza gdy kamera włącza podświetlenie IR. Sprawdź moc zasilacza (powinien mieć 20-30% zapasu) oraz długość i jakość przewodu zasilającego. W przypadku PoE, zweryfikuj budżet mocy switcha/rejestratora.
