Poprawne podłączenie pompy ciepła decyduje nie tylko o tym, czy urządzenie się uruchomi, ale też o stabilności pracy, hałasie, rachunkach i żywotności całej instalacji. W praktyce trzeba patrzeć jednocześnie na hydraulikę, elektrykę, automatykę i zabezpieczenia, bo pominięcie jednego elementu szybko wychodzi w eksploatacji. Poniżej rozkładam temat na konkretne schematy, warianty i błędy, które widuję najczęściej.
Najlepszy schemat to ten, który pasuje do typu pompy, układu grzewczego i sposobu sterowania
- Nie ma jednego uniwersalnego układu dla wszystkich pomp ciepła. Monoblok, split i instalacja z CWU wymagają innego podejścia.
- Prosty schemat bez bufora działa dobrze tylko wtedy, gdy instalacja ma stały przepływ i jedną strefę grzewczą.
- Bufor lub sprzęgło hydrauliczne pomaga przy dwóch obiegach, podłogówce z grzejnikami albo częstym zamykaniu pętli.
- Split dochodzi z dodatkowymi formalnościami, bo w grę wchodzą przepisy F-gazowe i obowiązki rejestracyjne.
- Elektryka musi być zaprojektowana pod model, a nie „na oko”. DTR urządzenia ma tu większe znaczenie niż ogólne przyzwyczajenia z kotłowni.
Co musi pokazywać poprawny schemat

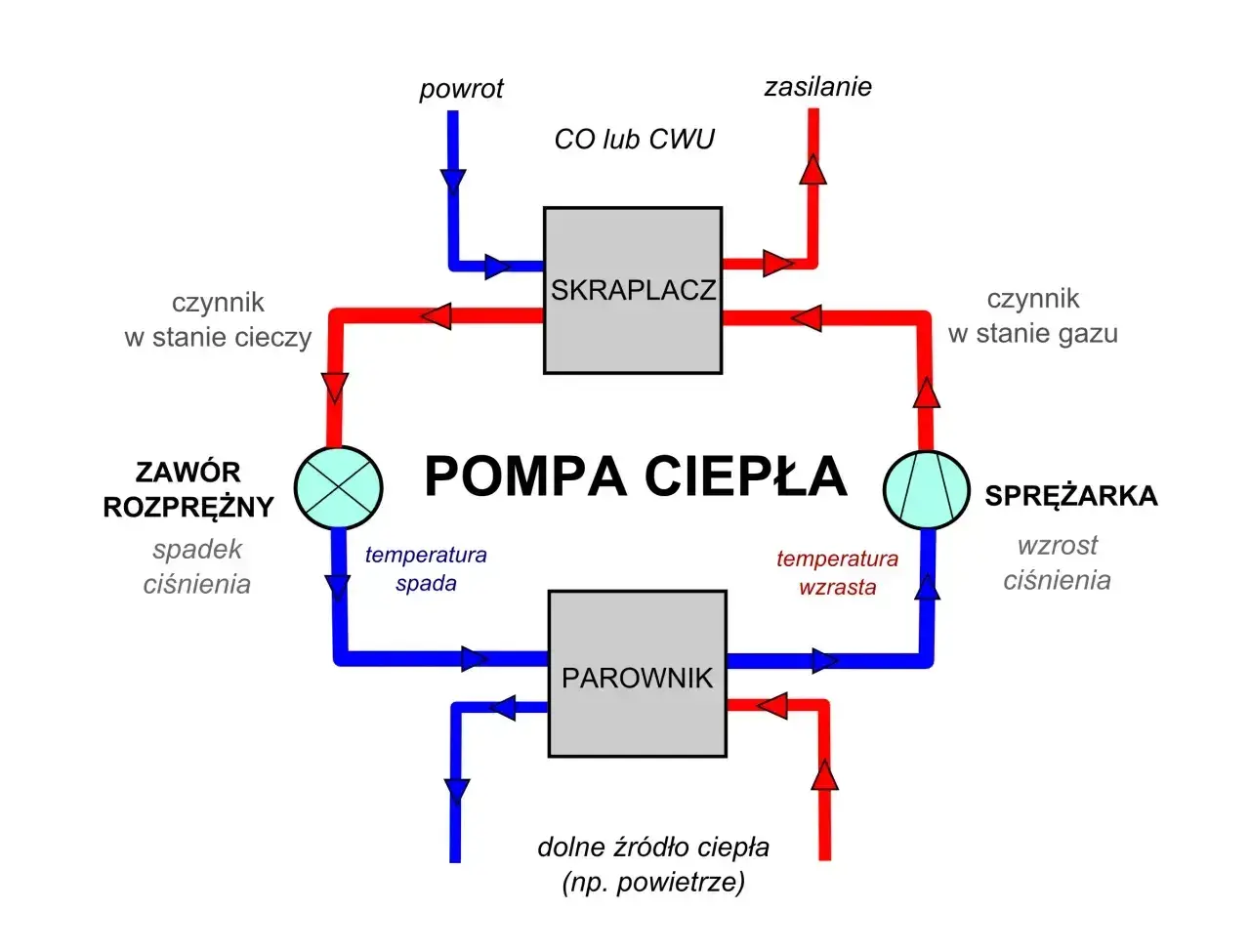

Jeżeli patrzę na schemat instalacji pompy ciepła, to szukam w nim trzech rzeczy: źródła ciepła, drogi jego oddania do budynku i elementów zabezpieczających. Dopiero po tym ma sens dobór średnic rur, pomp obiegowych, czujników i automatyki. W praktyce dobry schemat nie jest ozdobą projektu, tylko mapą całego układu.
| Element schematu | Po co jest | Kiedy staje się ważny |
|---|---|---|
| Jednostka zewnętrzna / wewnętrzna | Wytwarza ciepło i przekazuje je do instalacji | Zawsze, ale inaczej wygląda to w monobloku, a inaczej w splicie |
| Pompa obiegowa | Wymusza przepływ wody przez układ grzewczy | Gdy instalacja ma większy opór albo kilka obiegów |
| Filtr magnetyczny / separator zanieczyszczeń | Chroni wymiennik i armaturę przed szlamem oraz opiłkami | W nowych i modernizowanych instalacjach, szczególnie z grzejnikami stalowymi |
| Naczynie przeponowe | Przejmuje wzrost objętości wody przy grzaniu | W każdym układzie wodnym, tylko dobiera się je do pojemności instalacji |
| Zawór trójdrogowy | Przełącza przepływ między CO a zasobnikiem CWU | Gdy pompa ma również przygotowywać ciepłą wodę użytkową |
| Bufor lub sprzęgło hydrauliczne | Stabilizuje przepływ i rozdziela obieg źródła od obiegów odbiorczych | Przy kilku strefach, podłogówce i grzejnikach lub niestabilnym odbiorze ciepła |
| Regulator pokojowy i czujniki | Wysterowują temperaturę zasilania i priorytet CWU | Gdy instalacja ma działać automatycznie, a nie tylko „na stałej temperaturze” |
Warto też pamiętać o jednym praktycznym szczególe: schemat producenta jest punktem wyjścia, a nie dekoracją. Dobre instrukcje pokazują układ orientacyjny, ale końcowy projekt trzeba dopasować do budynku, długości tras, liczby obiegów i sposobu użytkowania. Z tego właśnie wynika różnica między instalacją, która działa poprawnie, a taką, która tylko „jakoś grzeje”.
Monoblok i split wymagają innego podejścia
Największy błąd na etapie planowania to wrzucenie monobloku i splitu do jednego worka. To są dwa różne układy, a różnica nie kończy się na nazwie handlowej. W praktyce zmienia się miejsce pracy z czynnikiem, ryzyko zamarznięcia oraz zakres formalności, które trzeba domknąć jeszcze przed uruchomieniem.
| Cecha | Monoblok | Split |
|---|---|---|
| Co biegnie na zewnątrz | Woda lub glikol w obiegu hydraulicznym | Czynnik chłodniczy między jednostką zewnętrzną a wewnętrzną |
| Najważniejsze ryzyko | Zamarznięcie wody w przypadku awarii zasilania lub błędnej ochrony przeciwzamrożeniowej | Nieszczelność układu chłodniczego i błędy wykonawcze przy połączeniach |
| Typowe zabezpieczenie | Glikol, zawory antyzamrożeniowe lub inne rozwiązanie przewidziane przez producenta | Prawidłowe wykonanie obiegu chłodniczego i kontrola szczelności |
| Formalności | Zależą od wielkości instalacji i ładunku czynnika | Dochodzi temat F-gaz i obowiązki związane z dokumentacją |
| Kto powinien to robić | Uprawniony instalator i elektryk, zgodnie z DTR | Certyfikowany instalator F-gaz oraz uprawniony elektryk |
W przypadku monobloku zwracam szczególną uwagę na ochronę przed zamarzaniem. W praktyce wiele instrukcji producentów zaleca glikol albo rozwiązania antyzamrożeniowe, bo sam układ potrafi się obronić tylko do pewnego momentu. Przy splicie ważniejsze staje się poprawne wykonanie części chłodniczej i zachowanie pełnej zgodności z uprawnieniami instalatora. Jeżeli ktoś rysuje identyczny schemat dla obu typów, to zwykle upraszcza temat za mocno.
Najczęstsze warianty układu i kiedy każdy ma sens
W praktyce spotykam kilka schematów, które przewijają się najczęściej. Nie ma sensu traktować każdego domu tak samo, bo inaczej pracuje czysta podłogówka w nowym budynku, a inaczej stary dom z grzejnikami i obiegiem mieszanym. Tu najwięcej daje prosty dobór wariantu, zamiast dokładania elementów „na zapas”.
| Wariant | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Bez bufora z obejściem automatycznym | Jedna strefa, stabilny przepływ, podłogówka lub dobrze dobrane grzejniki | Prosty układ, mniej elementów, niższy koszt | Wrażliwy na zamykanie pętli i spadki przepływu |
| Ze sprzęgłem hydraulicznym | Gdy obieg źródła i obieg budynku nie powinny się wzajemnie „przepychać” | Porządkuje przepływy, ułatwia pracę kilku pomp | Dodaje element pośredni, który trzeba dobrze wpiąć |

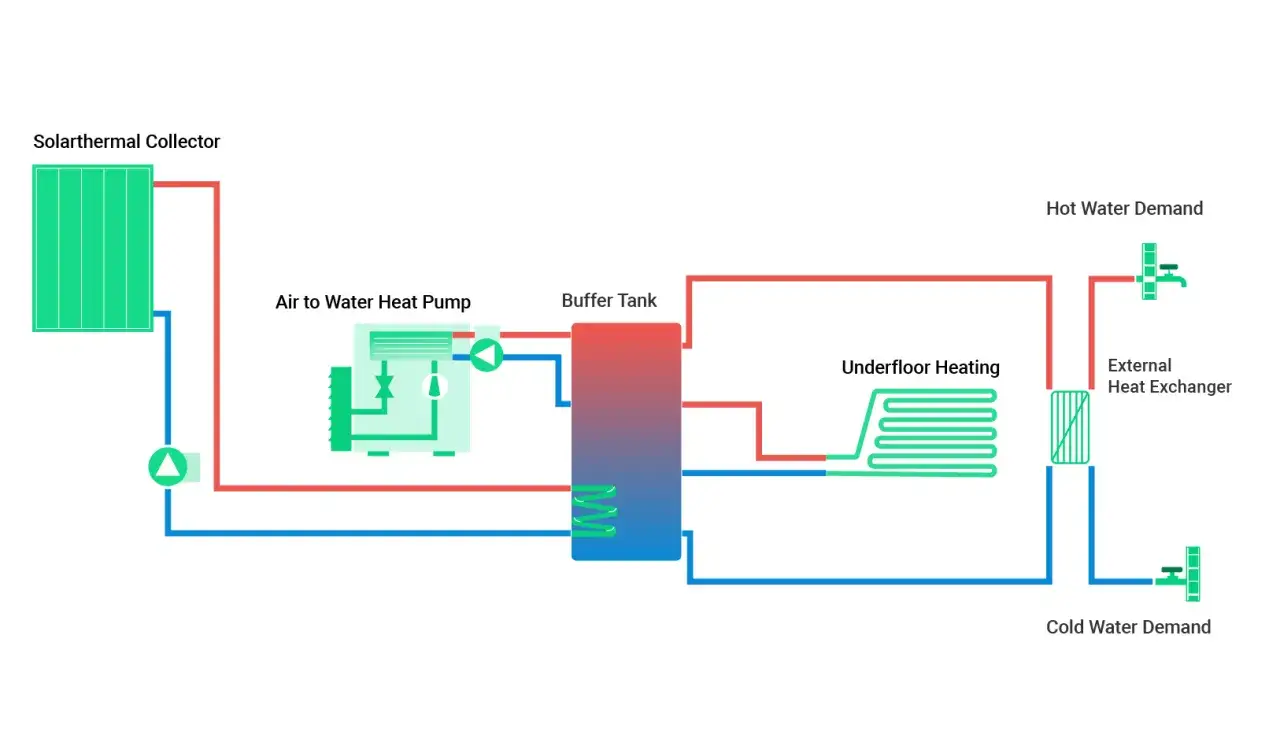

| Z buforem ciepła | Przy kilku strefach, częstych odcięciach odbioru lub większej pojemności instalacji | Stabilizuje pracę sprężarki i ogranicza taktowanie | Zajmuje miejsce i podnosi koszt inwestycji |
| Z dwoma obiegami | Gdy jedna strefa pracuje na podłogówkę, a druga na grzejniki albo klimakonwektory | Można różnicować temperaturę zasilania | Wymaga mieszaczy, czujników i lepszej automatyki |
| Biwalentny z kotłem | Przy modernizacji starszego budynku lub tam, gdzie źródło pomocnicze ma być wsparciem w mrozy | Większa elastyczność i odporność na skrajne warunki | Więcej elementów i bardziej złożone sterowanie |
Jeżeli mam wskazać jedną rzecz, która naprawdę robi różnicę, to jest nią zgodność wariantu z charakterem budynku. Schemat z buforem nie jest z definicji lepszy od prostego układu bez niego. Bywa po prostu potrzebny, kiedy instalacja ma zbyt małą bezwładność albo zbyt wiele stref. Właśnie dlatego kolejny krok to nie kupowanie kolejnych elementów, tylko logiczne przejście przez montaż.
Jak wygląda montaż krok po kroku
Najbezpieczniej patrzeć na montaż jak na sekwencję decyzji, a nie listę czynności do odhaczenia. Gdy każdy etap ma sens, instalacja jest stabilniejsza i łatwiejsza do uruchomienia. Gdy zaczyna się od przypadkowego dociągania rur, potem zwykle trzeba ratować już gotowy układ.
- Najpierw dobieram typ układu do budynku, mocy pompy i liczby obiegów.
- Potem ustalam miejsce jednostki, trasę rur, miejsce zasobnika CWU i dostęp serwisowy.
- Następnie wpinam hydraulikę: zasilanie, powrót, filtry, odpowietrzenie, naczynie przeponowe i zawory odcinające.
- Jeśli jest CWU, dodaję zawór trójdrogowy oraz zasobnik z odpowiednio dobraną wężownicą.
- W kolejnym kroku robię elektrykę: osobny obwód, zabezpieczenia, sterowanie i czujniki.
- Później instalację płuczę, odpowietrzam i sprawdzam szczelność oraz przepływy.
- Na końcu ustawiam sterownik, krzywą grzewczą, priorytet CWU i parametry pracy pomp.
W domowych instalacjach często startuje się z ciśnieniem w okolicach 1,2-1,8 bar na zimno, ale traktuję to wyłącznie jako punkt orientacyjny, a nie uniwersalną normę. Zawsze ważniejsze są zalecenia producenta, wysokość budynku i objętość całego układu. Dopiero po takim przygotowaniu warto przejść do części elektrycznej, bo właśnie tam wychodzą ukryte różnice między modelami.
Elektryka i sterowanie nie są dodatkiem
W dokumentacji producentów bardzo często pojawia się prosta zasada: prace elektryczne ma wykonać uprawniony elektryk, a wodne instalator z odpowiednimi kwalifikacjami. I słusznie, bo pompa ciepła nie powinna wisieć na przypadkowym gniazdku, przedłużaczu ani zabezpieczeniu dobranym „na oko”. W instalacjach inwerterowych szczególnie ważne są też poprawne zabezpieczenia różnicowoprądowe i osobny obwód zasilania.
| Element elektryczny | Co trzeba sprawdzić | Dlaczego to ważne |
|---|---|---|
| Osobny obwód zasilania | Czy pompa ma dedykowane zasilanie, bez innych odbiorników | Zmniejsza ryzyko przeciążeń i zakłóceń |
| Wyłącznik serwisowy | Czy jednostkę da się bezpiecznie odciąć przy pracy serwisowej | Ułatwia obsługę i poprawia bezpieczeństwo |
| Zabezpieczenie nadprądowe | Czy jest dobrane do modelu i przewodu | Chroni przewody i urządzenie przed przeciążeniem |
| RCD / różnicówka | Czy typ i czułość są zgodne z DTR | Chroni użytkownika i instalację przed skutkami uszkodzeń |
| Przewody sterujące | Czy poprawnie podłączono termostaty, czujniki i zawory | Bez tego pompa grzeje, ale nie pracuje logicznie |
| Priorytet CWU i logika obiegów | Czy sterownik wie, kiedy ma grzać wodę, a kiedy CO | Decyduje o komforcie i liczbie cykli pracy sprężarki |
W praktyce spotyka się też rozwiązania z RCD 30 mA typu A, ale traktuję to jako przykład z dokumentacji konkretnych modeli, a nie przepis na każdą pompę. Najważniejsza jest zgodność z DTR, długością trasy kablowej i rzeczywistym poborem mocy urządzenia. Na tym etapie dobrze wykonany schemat oszczędza później więcej nerwów niż jakikolwiek „sprytny” skrót montażowy.
Formalności, o których łatwo zapomnieć
Przy pompach ciepła formalności bywają traktowane po macoszemu, a potem potrafią wrócić przy odbiorze, serwisie albo sprzedaży domu. W przypadku splitów sprawa jest bardziej wrażliwa, bo dochodzi układ chłodniczy i przepisy F-gazowe. Jak podaje UDT, instalowanie i serwis urządzeń z fluorowanymi gazami cieplarnianymi wymaga odpowiednich certyfikatów przedsiębiorcy i personelu.
Według gov.pl, do Centralnego Rejestru Operatorów trzeba zgłaszać urządzenia po przekroczeniu określonego progu: dla splitów jest to 5 ton ekwiwalentu CO2, a dla monobloków 10 ton. Na założenie karty w CRO jest 15 dni od dostarczenia monobloku albo 15 dni od uruchomienia splitu. To nie jest detal biurokratyczny, tylko element porządkujący odpowiedzialność za urządzenie.
- Split bez certyfikowanego montażu to ryzyko techniczne i formalne.
- Monoblok zwykle upraszcza część chłodniczą, ale nadal wymaga poprawnej hydrauliki i zabezpieczenia przed zamarzaniem.
- Przy większych instalacjach warto od razu przygotować dokumentację uruchomienia i nastawy sterownika.
- Jeśli układ ma pracować w modernizowanym budynku, dobrze jest opisać wszystkie obiegi już na etapie projektu, a nie dopiero po montażu.
Ta część bywa lekceważona, dopóki wszystko działa. A potem okazuje się, że najwięcej czasu zajmuje nie sama pompa, tylko uporządkowanie dokumentów i korekta źle wykonanej instalacji. Dlatego po formalnościach zawsze patrzę jeszcze na osprzęt, bo to on często decyduje, czy system pracuje spokojnie przez lata.
Osprzęt, który realnie poprawia pracę układu
Nie każdy dodatkowy element jest potrzebny, ale są takie, które w praktyce bardzo często uzasadniają swój koszt. W 2026 r. orientacyjne ceny podstawowego osprzętu nadal są szerokie, bo zależą od marki, pojemności i jakości wykonania. Mimo to da się wskazać rozsądne widełki, które pomagają zaplanować budżet bez zgadywania.
| Osprzęt | Orientacyjny koszt | Po co go montuję |
|---|---|---|
| Filtr magnetyczny / separator zanieczyszczeń | 200-600 zł | Chroni wymiennik, zawory i pompę przed szlamem |
| Separator powietrza / odpowietrznik automatyczny | 100-300 zł | Ogranicza zapowietrzanie i hałas w instalacji |
| Bufor 50-100 l | 800-2500 zł | Stabilizuje przepływ i zmniejsza taktowanie |
| Zasobnik CWU 200 l | 2500-7000 zł | Zapewnia ciepłą wodę użytkową w układach z priorytetem CWU |
| Zawór trójdrogowy i armatura przełączająca | 300-1000 zł | Przełącza obieg między CO a CWU |
| Rozdzielacz / sprzęgło hydrauliczne | 400-2500 zł | Porządkuje przepływy przy kilku obiegach |
Jeżeli mam być szczery, to najwięcej pieniędzy nie przepala się na sam bufor, tylko na źle dobrany osprzęt do niewłaściwego układu. Bufor wpięty „bo wszyscy tak robią” może podnieść koszt bez realnej korzyści. Z drugiej strony brak filtra, odpowietrzenia czy sensownego rozdzielenia obiegów szybko kończy się gorszą pracą sprężarki i częstszym serwisem. Stąd prosty wniosek: osprzęt ma wynikać z funkcji, nie z przyzwyczajenia.
Najczęstsze błędy, które psują cały projekt
W błędach przy pompach ciepła najbardziej nie lubię tego, że są przewidywalne. Powtarzają się zaskakująco często i zwykle wynikają z pośpiechu albo próby uproszczenia schematu ponad miarę. Jeśli ich unikniesz, połowa problemów znika jeszcze przed pierwszym startem.
- Zbyt mały przepływ przez pompę, bo rury, zawory albo filtry zostały dobrane zbyt ciasno.
- Brak filtra magnetycznego w układzie, który ma już trochę osadu i szlamu.
- Wpięcie bufora bez sensu hydraulicznego, tylko po to, żeby „coś było”.
- Mieszanie grzejników i podłogówki bez właściwego zaworu mieszającego albo osobnej strefy.
- Brak ochrony przeciwzamrożeniowej w monobloku lub błędne zaufanie do samej automatyki.
- Podłączenie elektryczne do przypadkowego obwodu, bez dedykowanego zabezpieczenia i wyłącznika serwisowego.
- Złe ustawienie czujnika temperatury albo krzywej grzewczej, przez co urządzenie taktuję zamiast pracować płynnie.
Najgroźniejsze jest jednak coś jeszcze: zbyt skomplikowany układ. Im więcej niepotrzebnych obejść, mieszaczy i „dopasek”, tym trudniej potem ustawić sensowną pracę. Dobrze wykonany schemat nie musi być efektowny, ale musi być czytelny i przewidywalny. I właśnie to prowadzi mnie do ostatniego kroku, czyli finalnej kontroli przed uruchomieniem.
Jak zamknąć temat tak, żeby układ pracował spokojnie
Jeżeli mam zostawić jedną praktyczną zasadę, to brzmi ona tak: najpierw prostota zgodna z projektem, potem dopiero dodatki. Instalacja ma być dopasowana do rzeczywistego odbioru ciepła, a nie do wyobrażenia o „najlepszym schemacie”. W dobrze zrobionym układzie wszystko ma swoje miejsce: pompa, filtr, sterowanie, zabezpieczenia i ewentualny bufor.
- Sprawdź, czy wykonany układ zgadza się z DTR konkretnego modelu.
- Upewnij się, że hydraulika ma sens przy rzeczywistych obiegach w budynku.
- Nie oszczędzaj na filtracji, odpowietrzeniu i zabezpieczeniach elektrycznych.
- Przy splicie zamknij temat F-gaz i dokumentacji jeszcze przed uruchomieniem.
Jeżeli schemat jest logiczny, wykonany starannie i dobrany do budynku, pompa ciepła zwykle pracuje po prostu spokojnie. A właśnie o to chodzi najbardziej: o układ, który nie wymaga ciągłej walki ze sterownikiem, nie zaskakuje zimą i nie zmusza do przeróbek po pierwszym sezonie.
