Trójfazowe zasilanie awaryjne: Jak wybrać idealny system?

Zapewnienie awaryjnego zasilania trójfazowego w domu staje się standardem, zwłaszcza w budynkach wyposażonych w nowoczesne urządzenia o wysokim zapotrzebowaniu na moc. Rosnąca liczba domów wyposażonych w pompy ciepła, płyty indukcyjne, ładowarki do samochodów elektrycznych czy rozbudowane instalacje fotowoltaiczne sprawia, że tradycyjne zasilanie jednofazowe często okazuje się niewystarczające. Właściciele domów poszukują niezawodnych i coraz częściej zautomatyzowanych rozwiązań, które ochronią ich przed skutkami przerw w dostawie prądu. W tym artykule przyjrzymy się bliżej dostępnym opcjom, kluczowym parametrom wyboru oraz aspektom instalacji, które pomogą Ci podjąć świadomą decyzję.

Dlaczego zasilanie awaryjne 3-fazowe to już nie luksus, a konieczność?

W dzisiejszych czasach posiadanie trójfazowego zasilania awaryjnego przestało być opcją zarezerwowaną dla przemysłu czy specjalistycznych zastosowań. Stało się ono niezbędnym elementem wyposażenia nowoczesnego domu. Rosnące zapotrzebowanie na energię w gospodarstwach domowych, napędzane przez coraz bardziej zaawansowane technologicznie urządzenia, sprawia, że stabilność dostaw prądu jest kluczowa. Współczesne sprzęty, choć często energooszczędne w normalnej pracy, mogą być bardzo wrażliwe na nagłe przerwy w zasilaniu, a ich uszkodzenie może generować wysokie koszty naprawy lub wymiany. Dlatego inwestycja w niezawodne, trójfazowe zasilanie awaryjne to już nie fanaberia, a rozsądne zabezpieczenie.

Kiedy jedna faza to za mało? Urządzenia w Twoim domu, które wymagają "siły"

Istnieje szereg urządzeń domowych, które bezwzględnie wymagają zasilania trójfazowego lub działają na nim znacznie efektywniej. Do tej grupy należą przede wszystkim pompy ciepła, które są sercem nowoczesnych systemów ogrzewania. Ich silniki potrzebują stabilnego i mocnego zasilania, aby efektywnie pracować. Podobnie, niektóre silniki, na przykład te stosowane w pompach głębinowych do czerpania wody, wymagają zasilania trójfazowego. Duże płyty indukcyjne, które zrewolucjonizowały kuchnie, również często korzystają z dobrodziejstw prądu trójfazowego, aby zapewnić szybkie i równomierne gotowanie. Nie można zapomnieć o ładowarkach do samochodów elektrycznych o wyższej mocy, które potrafią znacząco obciążyć domową instalację. Te urządzenia potrzebują "siły" trójfazowej, aby działać poprawnie i bezpiecznie.

Pompa ciepła, fotowoltaika, auto elektryczne – jak nowoczesne technologie zmieniają zasady gry w zasilaniu domu

Rozwój technologii, takich jak pompy ciepła, instalacje fotowoltaiczne i samochody elektryczne, choć niewątpliwie przynosi korzyści ekologiczne i ekonomiczne, stawia również nowe wyzwania przed domową infrastrukturą energetyczną. Te innowacyjne rozwiązania często bazują na zasilaniu trójfazowym i wymagają stabilnego dopływu energii. Instalacje fotowoltaiczne, które produkują prąd, mogą współpracować z magazynami energii, ale ich prawidłowe działanie, zwłaszcza w kontekście zasilania awaryjnego, wymaga odpowiedniego systemu. Podobnie, samochody elektryczne potrzebują szybkiego ładowania, co często wiąże się z koniecznością posiadania trójfazowego przyłącza o odpowiedniej mocy. Te technologie sprawiają, że niezawodne i trójfazowe zasilanie awaryjne staje się nie tyle opcją, co koniecznością, aby w pełni wykorzystać ich potencjał i zapewnić ciągłość działania.

Bezpieczeństwo i komfort: co ryzykujesz, ignorując potrzebę stabilnego zasilania trójfazowego?

Ignorowanie potrzeby posiadania odpowiedniego zasilania awaryjnego, zwłaszcza trójfazowego, może prowadzić do szeregu nieprzyjemnych konsekwencji. Ryzykujesz nie tylko utratę komfortu, ale także potencjalne uszkodzenie drogich urządzeń. Przerwy w dostawie prądu mogą oznaczać brak ogrzewania i ciepłej wody z pompy ciepła, niemożność przygotowania posiłku na płycie indukcyjnej, a nawet problemy z działaniem systemów bezpieczeństwa, takich jak alarmy czy oświetlenie awaryjne. W skrajnych przypadkach, nagłe zaniki napięcia mogą spowodować uszkodzenie elektroniki, takiej jak komputery, telewizory czy systemy inteligentnego domu. Stabilne zasilanie trójfazowe to zatem inwestycja w spokój ducha, bezpieczeństwo domowników i niezakłóconą funkcjonalność Twojego domu.

Agregat prądotwórczy czy magazyn energii? Dwa główne scenariusze dla Twojego domu

Właściciele domów szukający rozwiązań w zakresie awaryjnego zasilania trójfazowego stają przed wyborem dwóch głównych scenariuszy: tradycyjnych agregatów prądotwórczych lub nowoczesnych magazynów energii. Oba rozwiązania mają swoje specyficzne zastosowania, zalety i wady, a wybór odpowiedniego zależy od indywidualnych potrzeb, budżetu i preferencji.

Scenariusz 1: Agregat prądotwórczy 3-fazowy – niezawodność oparta na paliwie

Agregaty prądotwórcze to sprawdzone i od lat stosowane rozwiązanie, które bazuje na silniku spalinowym. Dostępne są w wersjach zasilanych dieslem, benzyną lub gazem LPG, co daje pewną elastyczność w wyborze paliwa. Kluczowym elementem nowoczesnych instalacji z agregatem jest układ SZR (Samoczynne Załączanie Rezerwy), znany również jako ATS (Automatic Transfer Switch). Ten automatyczny system wykrywa zanik napięcia w sieci, uruchamia agregat i przełącza zasilanie domu na jego prąd. Po powrocie napięcia z sieci, SZR automatycznie przywraca zasilanie z sieci i wyłącza agregat. Moc agregatu musi być starannie dobrana do sumarycznego zapotrzebowania urządzeń, które mają być zasilane awaryjnie, aby zapewnić ich nieprzerwane działanie.

Scenariusz 2: Magazyn energii z falownikiem hybrydowym – cicha i ekologiczna alternatywa

Magazyny energii stanowią nowoczesną i coraz popularniejszą alternatywę dla agregatów, często integrowaną z instalacjami fotowoltaicznymi. Systemy te składają się z akumulatorów oraz falownika hybrydowego, który zarządza przepływem energii. Oferują one ciche i bezemisyjne podtrzymanie zasilania, co jest znaczącą zaletą w porównaniu do hałaśliwych agregatów spalinowych. Kluczowe jest, aby falownik hybrydowy obsługiwał tryb zasilania awaryjnego (off-grid) i był w stanie zasilać obwody trójfazowe. Niektóre zaawansowane systemy pozwalają na ładowanie akumulatorów z paneli fotowoltaicznych nawet w trakcie awarii sieci energetycznej, co znacząco zwiększa niezależność energetyczną użytkownika.

Tabela porównawcza: Wady i zalety obu rozwiązań (hałas, koszty eksploatacji, czas pracy, integracja z PV)

Jak mądrze wybrać agregat prądotwórczy 3-fazowy? Kluczowe parametry, na które musisz zwrócić uwagę

Wybór odpowiedniego agregatu prądotwórczego 3-fazowego wymaga zwrócenia uwagi na kilka kluczowych parametrów technicznych. Tylko staranne dopasowanie urządzenia do potrzeb domu zapewni jego niezawodne działanie w sytuacjach awaryjnych.

Jak obliczyć potrzebną moc agregatu? Praktyczny poradnik krok po kroku

Pierwszym i najważniejszym krokiem jest prawidłowe oszacowanie zapotrzebowania na moc. Moc agregatu musi być starannie dobrana do sumarycznego zapotrzebowania wszystkich urządzeń, które mają być zasilane awaryjnie. Zacznij od sporządzenia listy tych urządzeń. Następnie znajdź ich moc znamionową (podawaną zazwyczaj w watach lub kilowatach) na tabliczkach znamionowych lub w instrukcjach obsługi. Pamiętaj, że urządzenia wyposażone w silniki elektryczne (np. lodówki, pompy) mają znacznie wyższą moc rozruchową niż moc znamionową. Zazwyczaj jest ona od 2 do nawet 7 razy wyższa. Dlatego do sumy mocy znamionowej wszystkich odbiorników dodaj szacunkową moc rozruchową dla urządzeń z silnikami. Na koniec, dodaj margines bezpieczeństwa, zazwyczaj około 20-30%, aby agregat nie pracował na granicy swoich możliwości. To zapewni jego dłuższą żywotność i stabilną pracę.

Rodzaj paliwa ma znaczenie: Diesel, benzyna czy gaz (LPG)? Co sprawdzi się najlepiej?

Wybór rodzaju paliwa dla agregatu prądotwórczego ma istotne znaczenie dla kosztów eksploatacji, trwałości urządzenia i wygody użytkowania. Agregaty diesla są zazwyczaj najbardziej trwałe i paliwo-oszczędne, idealne do dłuższych okresów pracy, choć droższe w zakupie. Agregaty benzynowe są tańsze w zakupie, lżejsze i łatwiejsze w obsłudze, ale zużywają więcej paliwa i mają krótszą żywotność silnika. Agregaty na gaz LPG oferują niższe koszty paliwa (przy dostępie do taniego gazu) i czystszą pracę, ale ich moc może być nieco niższa, a przechowywanie butli wymaga odpowiednich warunków.

AVR, czyli stabilizacja napięcia – dlaczego jest absolutnie niezbędna dla Twojej elektroniki?

System AVR (Automatic Voltage Regulation), czyli automatyczna regulacja napięcia, jest absolutnie niezbędny dla bezpieczeństwa Twojej domowej elektroniki. Współczesne urządzenia, takie jak komputery, telewizory, systemy smart home czy nowoczesne kotły gazowe, są bardzo wrażliwe na wahania napięcia. Agregaty bez AVR mogą generować prąd o niestabilnym napięciu, co może prowadzić do ich uszkodzenia, błędnego działania, a nawet skrócenia żywotności. System AVR zapewnia stabilne napięcie wyjściowe, chroniąc Twoje cenne urządzenia przed niebezpiecznymi przepięciami lub spadkami napięcia.

Gdzie postawić agregat? Wymagania dotyczące wentylacji i poziomu hałasu

Lokalizacja agregatu prądotwórczego jest kwestią kluczową zarówno z punktu widzenia bezpieczeństwa, jak i komfortu użytkowania. Agregaty spalinowe generują spaliny, dlatego muszą być umieszczone na zewnątrz budynku, w dobrze wentylowanym miejscu, z dala od okien i nawiewów, aby uniknąć przedostawania się tlenku węgla do wnętrza domu. Należy również zapewnić odpowiednią przestrzeń do odprowadzania ciepła. Poziom hałasu to kolejny ważny aspekt agregaty mogą być bardzo głośne, dlatego warto rozważyć umieszczenie ich w pewnej odległości od domu lub zastosowanie dodatkowych elementów wyciszających, aby zminimalizować uciążliwość dla domowników i sąsiadów. Pamiętaj też o zabezpieczeniu agregatu przed warunkami atmosferycznymi.

Magazyn energii i fotowoltaika jako system zasilania awaryjnego – co musisz wiedzieć?

Systemy zasilania awaryjnego oparte na magazynach energii, często w połączeniu z instalacjami fotowoltaicznymi, zyskują na popularności jako nowoczesna i ekologiczna alternatywa. Zrozumienie ich specyfiki i kluczowych komponentów jest niezbędne do prawidłowego wyboru i konfiguracji.

Rola falownika hybrydowego: Serce Twojego systemu zasilania awaryjnego

Falownik hybrydowy jest kluczowym elementem systemu zasilania awaryjnego opartego na magazynie energii. Jego główną funkcją jest zarządzanie przepływem energii między panelami fotowoltaicznymi, magazynem energii, siecią energetyczną oraz odbiornikami w domu. Potrafi on konwertować prąd stały (DC) z paneli na prąd zmienny (AC) dla urządzeń domowych, a także ładować akumulatory. Co najważniejsze, falownik hybrydowy jest w stanie pracować zarówno w trybie on-grid (podłączony do sieci energetycznej), jak i off-grid (niezależny od sieci), co jest kluczowe dla funkcji zasilania awaryjnego.

Tryb off-grid i backup – upewnij się, że Twój system zadziała, gdy zabraknie prądu

W kontekście zasilania awaryjnego, kluczowe jest, aby falownik hybrydowy obsługiwał tryb zasilania awaryjnego, często określany jako tryb backupu lub off-grid. Oznacza to, że w przypadku zaniku napięcia w sieci energetycznej, falownik automatycznie odłączy dom od sieci i zacznie zasilać niezbędne obwody zmagazynowaną energią z akumulatorów. Zapewnia to ciągłość zasilania dla kluczowych urządzeń, takich jak lodówka, oświetlenie czy systemy grzewcze.

Czy Twój magazyn energii będzie ładowany z paneli podczas awarii sieci? To nie jest takie oczywiste!

Jedną z kluczowych cech, na którą warto zwrócić uwagę przy wyborze falownika hybrydowego, jest jego zdolność do ładowania magazynu energii z paneli fotowoltaicznych podczas awarii sieci. Nie wszystkie systemy to umożliwiają. W przypadku awarii, jeśli panele nadal produkują prąd, a falownik jest w stanie przetworzyć tę energię i naładować akumulatory, Twój system zasilania awaryjnego staje się znacznie bardziej niezawodny i niezależny. Jest to funkcja, która znacząco zwiększa wartość inwestycji w magazyn energii.

Dobór pojemności akumulatorów – jak oszacować zapotrzebowanie na energię?

Dobór odpowiedniej pojemności magazynu energii (akumulatorów) jest kluczowy dla zapewnienia wystarczającego czasu podtrzymania zasilania. Aby oszacować zapotrzebowanie, należy wziąć pod uwagę kilka czynników. Po pierwsze, dzienne zużycie energii w domu, które można odczytać z rachunków za prąd lub monitorować za pomocą inteligentnych liczników. Po drugie, czas, przez jaki system ma podtrzymywać zasilanie czy ma to być kilka godzin, czy np. cała noc. Po trzecie, moc urządzeń, które mają być zasilane. Zsumowanie tych parametrów pozwoli na wstępne oszacowanie minimalnej potrzebnej pojemności akumulatorów. Warto również skonsultować się ze specjalistą, który pomoże dobrać optymalne rozwiązanie, uwzględniając również głębokość rozładowania akumulatorów (DoD Depth of Discharge), która wpływa na ich żywotność.

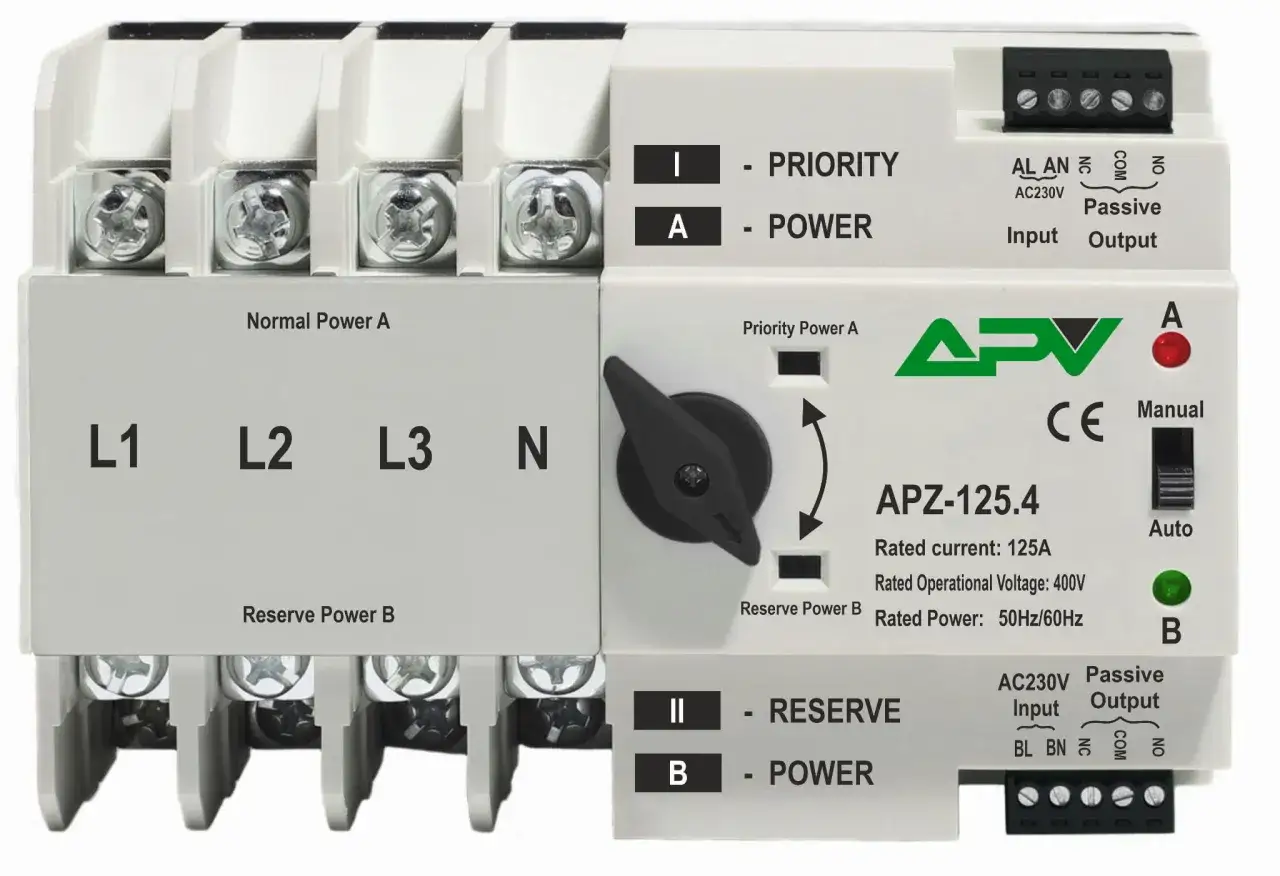

SZR (ATS), czyli mózg automatyki – jak działa i dlaczego jest niezbędny?

Układ Samoczynnego Załączania Rezerwy (SZR), znany również jako ATS (Automatic Transfer Switch), jest sercem każdego nowoczesnego systemu zasilania awaryjnego. Jego rola w zapewnieniu bezpieczeństwa i komfortu użytkowania jest nie do przecenienia.

Czym jest układ Samoczynnego Załączania Rezerwy (SZR)?

SZR to urządzenie automatyczne, które monitoruje napięcie w głównej sieci energetycznej. Gdy tylko wykryje zanik napięcia lub jego znaczący spadek poniżej bezpiecznego poziomu, natychmiast uruchamia zapasowe źródło zasilania może to być agregat prądotwórczy lub magazyn energii. Następnie, po upewnieniu się, że źródło awaryjne działa poprawnie i dostarcza stabilny prąd, SZR przełącza zasilanie domu na to nowe źródło. Proces ten odbywa się w ciągu kilku do kilkunastu sekund, minimalizując przerwę w dostawie prądu. Po powrocie napięcia w głównej sieci, SZR automatycznie przełącza zasilanie z powrotem na sieć energetyczną i wyłącza źródło awaryjne.

Różnica między automatycznym a ręcznym przełącznikiem sieć-agregat

Podstawowa różnica między automatycznym układem SZR a ręcznymi przełącznikami polega na braku konieczności interwencji użytkownika w przypadku awarii. Ręczne przełączniki wymagają od właściciela domu fizycznego uruchomienia agregatu i ręcznego przełączenia obwodów. Jest to nie tylko mniej wygodne, ale także potencjalnie niebezpieczne, zwłaszcza w stresującej sytuacji awaryjnej. Automatyczny SZR działa błyskawicznie i bezobsługowo, zapewniając bezpieczeństwo i ciągłość zasilania bez ryzyka błędnego podłączenia czy opóźnień. Szybkość przełączenia jest kluczowa dla ochrony wrażliwej elektroniki.

Bezpieczeństwo przede wszystkim: Dlaczego instalację SZR musi wykonać profesjonalista?

Instalacja układu SZR to zadanie wymagające specjalistycznej wiedzy i doświadczenia elektrycznego. Jest to skomplikowany proces, który musi być przeprowadzony zgodnie z obowiązującymi normami i przepisami bezpieczeństwa. Niewłaściwa instalacja może prowadzić do poważnych konsekwencji, w tym do zagrożenia życia domowników (np. ryzyko porażenia prądem) lub uszkodzenia zarówno instalacji domowej, jak i samego źródła zasilania awaryjnego. Dlatego tak ważne jest, aby powierzyć montaż SZR wyłącznie wykwalifikowanemu elektrykowi z odpowiednimi uprawnieniami.

Zasilanie awaryjne 3-fazowe w praktyce: Koszty i proces instalacji

Wdrożenie trójfazowego zasilania awaryjnego to inwestycja, która wymaga uwzględnienia zarówno kosztów zakupu sprzętu, jak i profesjonalnego montażu. Zrozumienie tych aspektów pozwoli na lepsze zaplanowanie całego przedsięwzięcia.

Ile kosztuje agregat prądotwórczy z montażem i układem SZR? Analiza cen

Koszt zakupu agregatu prądotwórczego trójfazowego o odpowiedniej mocy może wahać się od kilku do kilkunastu tysięcy złotych, w zależności od marki, mocy i zastosowanych technologii. Do tego należy doliczyć koszt instalacji układu SZR, który zazwyczaj wynosi dodatkowo kilka tysięcy złotych. Całkowity koszt takiej instalacji może więc sięgnąć od kilkunastu do nawet kilkudziesięciu tysięcy złotych. Ceny te mogą się różnić w zależności od regionu, złożoności montażu oraz indywidualnych wymagań instalacyjnych.

Ile kosztuje system oparty na magazynie energii i falowniku hybrydowym?

Systemy oparte na magazynach energii i falownikach hybrydowych są zazwyczaj droższą inwestycją początkową w porównaniu do tradycyjnych agregatów prądotwórczych. Koszt kompletnego systemu, obejmującego falownik hybrydowy, magazyn energii o odpowiedniej pojemności oraz profesjonalny montaż, może wynosić od kilkudziesięciu do nawet ponad stu tysięcy złotych. Jednakże, w dłuższej perspektywie, takie systemy mogą oferować korzyści w postaci niższych kosztów eksploatacji, możliwości wykorzystania darmowej energii słonecznej oraz wsparcia dla ekologicznych rozwiązań.

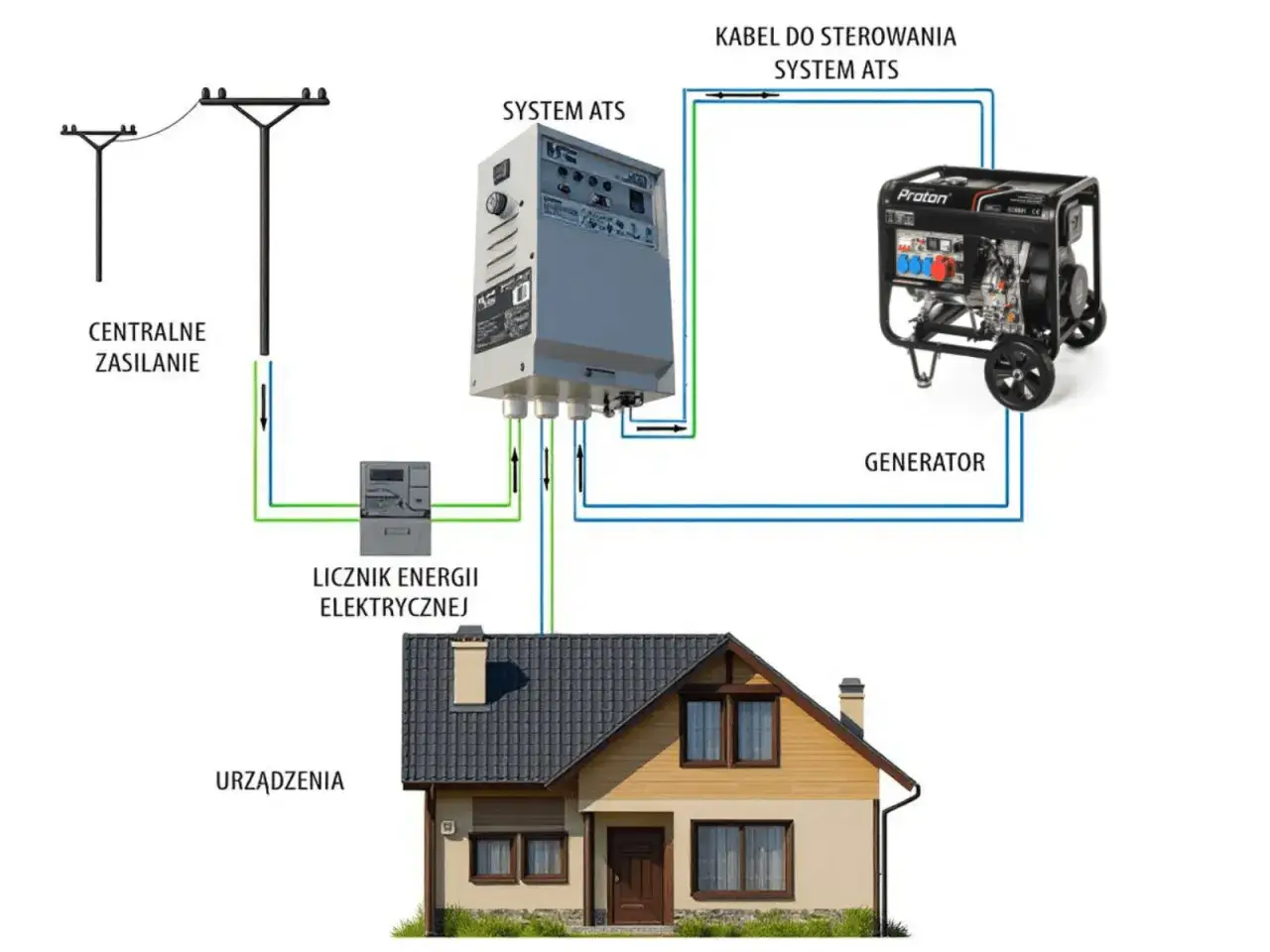

Jak wygląda przykładowy schemat podłączenia zasilania awaryjnego w domu jednorodzinnym?

Przykładowy schemat podłączenia zasilania awaryjnego w domu jednorodzinnym zazwyczaj obejmuje następujące elementy: główne przyłącze energetyczne, licznik energii, główną rozdzielnicę elektryczną, a następnie układ SZR. Układ SZR jest podłączony zarówno do sieci energetycznej, jak i do źródła zasilania awaryjnego (agregatu lub magazynu energii). Z SZR energia jest następnie dystrybuowana do wybranych obwodów w domu. W przypadku systemów z fotowoltaiką, falownik hybrydowy i magazyn energii są również zintegrowane z tym układem, zarządzając przepływem energii w zależności od dostępności i potrzeb. Jest to jednak uproszczony schemat, a rzeczywista instalacja wymaga szczegółowego projektu elektrycznego, uwzględniającego specyfikę budynku i potrzeby użytkownika.

Najczęstsze błędy przy wyborze i instalacji zasilania awaryjnego – jak ich uniknąć?

Wybór i instalacja systemu zasilania awaryjnego to proces, który może wiązać się z pułapkami. Uniknięcie najczęstszych błędów pozwoli na stworzenie niezawodnego i efektywnego rozwiązania, które spełni oczekiwania.

Błąd nr 1: Niedoszacowanie wymaganej mocy i kupno zbyt słabego urządzenia

Jednym z najczęstszych i najbardziej kosztownych błędów jest niedoszacowanie zapotrzebowania na moc. Kupno zbyt słabego agregatu lub magazynu energii oznacza, że urządzenie nie będzie w stanie zasilić wszystkich potrzebnych odbiorników podczas awarii. Może to prowadzić do przeciążeń, uszkodzeń sprzętu, a w konsekwencji do braku możliwości korzystania z kluczowych funkcji domu w najmniej oczekiwanym momencie. Zawsze należy dokładnie obliczyć zapotrzebowanie na moc, uwzględniając moc rozruchową silników i dodając odpowiedni margines bezpieczeństwa, zgodnie z zasadami opisanymi wcześniej.

Błąd nr 2: Ignorowanie jakości prądu i brak stabilizacji napięcia (AVR)

Kolejnym poważnym błędem jest ignorowanie jakości prądu generowanego przez źródło awaryjne, a w szczególności brak stabilizacji napięcia (AVR). W dobie wszechobecnej, wrażliwej elektroniki, prąd o niestabilnym napięciu może być bardziej szkodliwy niż jego brak. Wybór agregatu bez AVR, choć pozornie oszczędny, może okazać się bardzo kosztowny w skutkach, prowadząc do uszkodzenia drogich urządzeń. Zawsze upewnij się, że wybrane przez Ciebie rozwiązanie posiada funkcję stabilizacji napięcia.

Przeczytaj również: Kiedy pompa ciepła się wyłącza? Poznaj przyczyny i rozwiązania

Błąd nr 3: Amatorski montaż układu przełączającego sieć-agregat

Podobnie jak w przypadku wyboru mocy, tak i przy montażu układu SZR, amatorskie podejście może mieć katastrofalne skutki. Powierzanie instalacji układu przełączającego sieci osobom bez odpowiednich kwalifikacji lub próby samodzielnego montażu są skrajnie niebezpieczne. Niewłaściwe podłączenie może prowadzić do porażenia prądem, uszkodzenia instalacji elektrycznej, a nawet do sytuacji, w której system zasilania awaryjnego nie zadziała w momencie, gdy będzie najbardziej potrzebny. Pamiętaj, że instalacja SZR musi być wykonana przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa.
