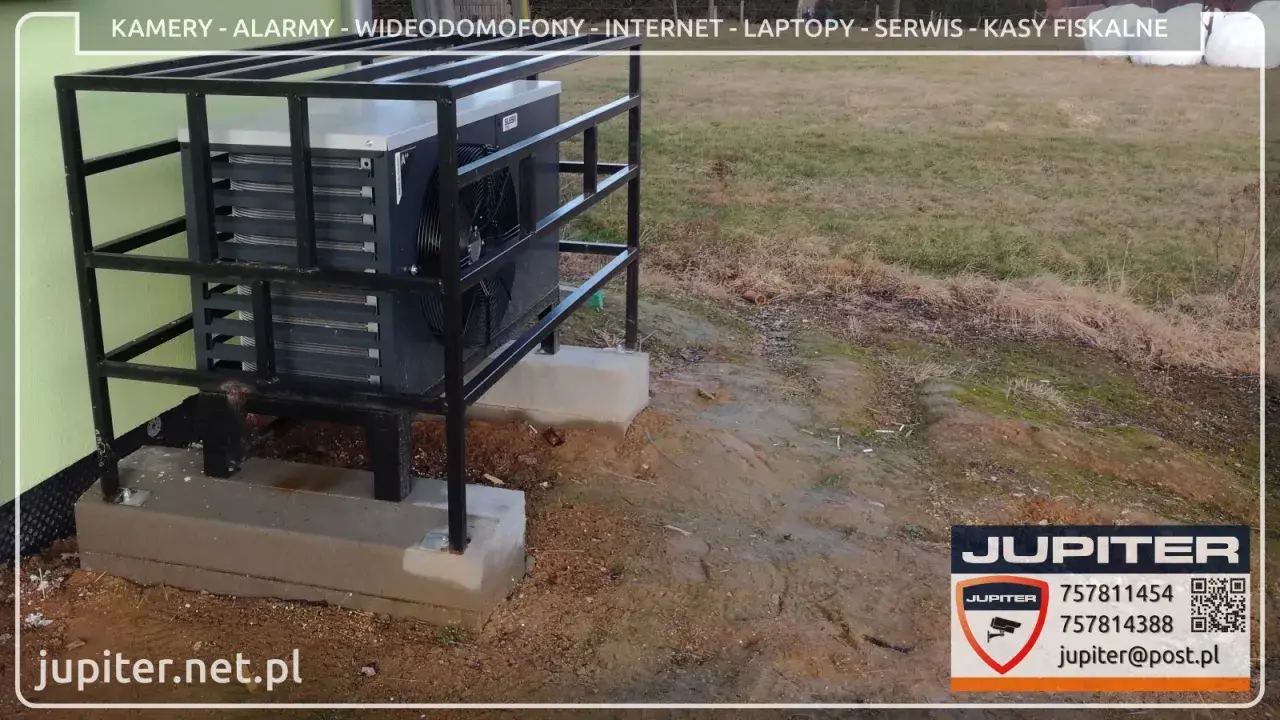

Zabezpieczenie pompy ciepła nie sprowadza się do jednego bezpiecznika. W praktyce chodzi o kilka warstw ochrony: poprawnie dobrane zasilanie, zabezpieczenia przeciwprzepięciowe, kontrolę faz, a w wielu instalacjach także ochronę przed zamarznięciem i skutkami zaniku prądu. Poniżej rozbijam temat na konkretne elementy, żeby od razu było widać, co ma sens, a co jest tylko dodatkiem.
Najpierw elektryka, potem przepływ i ochrona przed mrozem
- Pompa ciepła potrzebuje wydzielonego obwodu, wyłącznika nadprądowego i właściwie dobranego RCD.
- W trójfazowych urządzeniach dużą różnicę robi przekaźnik kontroli faz i ochrona przeciwprzepięciowa.
- Monoblok i hydrosplit są bardziej narażone na mróz niż split, bo woda lub zład instalacji pracują na zewnątrz.
- Najbardziej praktyczne zabezpieczenia przeciwzamarzaniowe to zawory antyzamrożeniowe, glikol, sensowny przepływ i awaryjne zasilanie.
- Najczęstszy błąd to dobór ochrony bez sprawdzenia DTR, mocy urządzenia i warunków pracy instalacji.
Co naprawdę trzeba chronić w pompie ciepła
Ja patrzę na ten temat w trzech warstwach. Pierwsza to elektryka, czyli wszystko to, co ma uchronić sprężarkę, elektronikę i użytkownika przed skutkami przeciążenia, zwarcia albo przepięcia. Druga to hydraulika, bo woda, glikol i przepływ potrafią sprawić więcej kłopotów niż sam mróz. Trzecia to eksploatacja, czyli to, czy urządzenie ma szansę przeżyć chwilowy zanik prądu, przerwę w grzaniu albo kilka dni bardzo niskiej temperatury bez szkody dla instalacji.
W praktyce nie ma jednego uniwersalnego zestawu dla wszystkich modeli. Inaczej zabezpiecza się mały split w dobrze ocieplonym domu, inaczej monoblok stojący na zewnątrz, a jeszcze inaczej trójfazową jednostkę w rozbudowanej kotłowni. Dlatego zaczynam od prostego pytania: co jest największym ryzykiem w tej konkretnej instalacji? Jeśli odpowiesz na nie uczciwie, łatwiej dobierzesz ochronę, która naprawdę pracuje, a nie tylko dobrze wygląda na schemacie. Tę różnicę najlepiej widać w rozdzielni, bo tam zwykle zaczyna się większość problemów.
Jak wygląda poprawny układ elektryczny
W elektryce najważniejsza zasada jest prosta: pompa ciepła powinna mieć wydzielony obwód bez innych odbiorników. To ogranicza spadki napięcia, upraszcza diagnostykę i zmniejsza ryzyko, że awaria innego urządzenia wyłączy cały system grzewczy. W materiałach branżowych F&F zwraca uwagę na przekaźnik kontroli faz, który chroni sprężarkę przed zanikiem fazy i asymetrią napięć. W trójfazowych pompach to nie jest dodatek „na wszelki wypadek”, tylko realna ochrona najdroższego elementu układu.
| Element | Co robi | Kiedy jest szczególnie ważny |
|---|---|---|
| Wyłącznik nadprądowy | Chroni obwód przed przeciążeniem i zwarciem | Zawsze, bo to podstawowe zabezpieczenie zasilania |
| RCD, czyli wyłącznik różnicowoprądowy | Wyłącza obwód przy upływie prądu i poprawia bezpieczeństwo użytkownika | Gdy wymaga tego DTR i w obwodach narażonych na wilgoć |
| Ogranicznik przepięć SPD | Ogranicza skutki przepięć z sieci i od wyładowań atmosferycznych | Przy długich liniach zasilających i większej ekspozycji na burze |
| Przekaźnik kontroli faz | Reaguje na zanik fazy i asymetrię napięcia | Przy pompach trójfazowych i sprężarkach o większej mocy |
| Dobór przekroju przewodu | Ogranicza grzanie przewodu i spadki napięcia | Zawsze, szczególnie przy dłuższych trasach |
Nie dobieram RCD „z przyzwyczajenia”, tylko według DTR, czyli dokumentacji techniczno-ruchowej konkretnego modelu. W pompach z elektroniką inwerterową to istotne, bo zły typ zabezpieczenia potrafi powodować niepotrzebne wyzwolenia albo problemy z pracą układu. W praktyce często spotyka się przewody 3x2,5 mm² przy mniejszych jednostkach jednofazowych i 5x4 mm² przy trójfazowych, ale traktuję to jako punkt wyjścia, a nie gotową odpowiedź. Długość trasy, sposób prowadzenia i prąd pracy mogą zmienić wynik bardziej, niż wielu inwestorów zakłada.
Ważna jest też kolejność myślenia: najpierw wyłącznik nadprądowy i poprawny obwód, potem RCD, a dopiero później dodatki w rodzaju liczników energii, modułów zdalnego nadzoru czy sterowania serwisowego. Kiedy elektryka jest uporządkowana, sensownie przechodzi się do ochrony przed mrozem i zanikiem zasilania.
Jak chronić układ przed zamarznięciem i skutkami braku prądu
Najbardziej narażone na mróz są monobloki i hydrosplity, bo w ich przypadku woda albo zład instalacji pracują na zewnątrz budynku. Split ma tu nieco łatwiej, ponieważ część wrażliwego obiegu jest przeniesiona do wnętrza, ale to nie znaczy, że można zlekceważyć przepływ, sterowanie i zasilanie. Vaillant przypomina, że przy układach z ograniczonym przepływem trzeba uważać na sterowanie strefowe, a w wielu przypadkach warto zastosować bufor z zaworem nadmiarowo-upustowym. To ważne, bo zimowe problemy często nie wynikają wyłącznie z mrozu, tylko z dławienia obiegu.
| Rozwiązanie | Co daje | Ograniczenie |
|---|---|---|
| Zawory antyzamrożeniowe | Pomagają utrzymać ruch medium, gdy temperatura spada w okolice 3°C | Muszą być dobrze zamontowane, pionowo i bez zasłaniania izolacją |
| Glikol w instalacji | Obniża ryzyko zamarznięcia w obiegu zewnętrznym | Trzeba sprawdzić zgodność z zaleceniami producenta i wpływ na parametry pracy |
| Bufor i wolny przepływ | Stabilizuje obieg i zmniejsza ryzyko zbyt małego przepływu | Nie zawsze jest potrzebny, ale przy strefówce bywa kluczowy |
| UPS lub zasilanie awaryjne | Podtrzymuje pracę sterownika, pompy obiegowej albo elektroniki przy krótkim zaniku prądu | Nie jest rezerwą na długą awarię, bo akumulator się rozładowuje |
Zawory antyzamrożeniowe działają sensownie tylko wtedy, gdy są poprawnie zamontowane. W praktyce montuje się je na zasilaniu i powrocie, w pozycji pionowej i tak, żeby izolacja nie zasłoniła elementu roboczego. Ich zadaniem nie jest „wyrzucenie” wody z instalacji, tylko wymuszenie przepływu zanim medium zacznie zamarzać. To prosty mechanizm, ale właśnie dlatego jest skuteczny. Jeśli dojdzie do dłuższej przerwy w dostawie energii, sam UPS nie uratuje całego układu. Może pomóc przetrwać krótki zanik, lecz nie zastąpi dobrze zaprojektowanej ochrony hydraulicznej.
W układach monoblokowych i hydrosplit coraz częściej stosuje się też gotowe mieszaniny wody z glikolem. To rozwiązanie rozsądne, ale nie uniwersalne: trzeba sprawdzić, czy producent dopuszcza taki płyn, jak wpływa on na wydajność i czy wymaga innej konserwacji. Gdy warunki są trudne, lepiej połączyć kilka mniejszych zabezpieczeń niż liczyć na jeden cudowny element. Z takiej perspektywy łatwiej dobrać ochronę do konkretnego domu i typu jednostki.
Jak dobrać ochronę do konkretnego domu i typu jednostki
Ja zawsze rozdzielam instalacje na kilka scenariuszy, bo to szybciej pokazuje, gdzie trzeba dołożyć zabezpieczenia, a gdzie wystarczy dobra baza. Inaczej wygląda mały split w mieście, inaczej monoblok wystawiony na wiatr i mróz, a jeszcze inaczej dom z ogrzewaniem strefowym i częstymi wyjazdami domowników. Właśnie taki podział pomaga uniknąć przepłacania za niepotrzebne dodatki.
| Scenariusz | Priorytet | Co zwykle dokładam |
|---|---|---|
| Split jednofazowy w nowym domu | Poprawny obwód, MCB, RCD i ochrona przeciwprzepięciowa | Monitoring pracy i dokładne ustawienie automatyki |
| Monoblok w polskich warunkach zimowych | Zabezpieczenie przed zamarznięciem i stabilny przepływ | Zawory antyzamrożeniowe, czasem glikol i sensowne zasilanie awaryjne |
| Pompa trójfazowa w większym domu | Kontrola faz, odpowiedni przekrój przewodów i selektywność zabezpieczeń | Lepsze SPD i porządna rozdzielnia techniczna |
| Dom ze sterowaniem strefowym | Utrzymanie przepływu i ochrona przed dławieniem obiegu | Bufor, zawór nadmiarowo-upustowy i ostrożne ustawienie stref |
| Obiekt sezonowy lub dom z długimi wyjazdami | Ochrona na czas nieobecności i krótkich zaników prądu | UPS dla automatyki, zdalny nadzór i procedura na zimę |
Jeśli miałbym wskazać jedną zasadę, byłaby prosta: najpierw stabilna hydraulika i poprawne zasilanie, dopiero potem dodatki. Dwa najtańsze elementy ochrony, czyli dobrze dobrany obwód i sensowny przekrój przewodów, potrafią dać więcej niż drogi moduł, który nie rozwiązuje podstawowego problemu. To właśnie w tym miejscu wychodzi różnica między instalacją zrobioną „na działanie” a instalacją zrobioną „na lata”.
Najczęstsze błędy, które kosztują najwięcej
W praktyce widzę ciągle te same potknięcia. Pierwsze to dobór zabezpieczeń bez sprawdzenia DTR i bez odniesienia do konkretnego modelu. Drugie to podłączanie pompy do obwodu, na którym wiszą jeszcze inne odbiorniki, bo „tak było wygodniej”. Trzecie to zbyt mały przekrój przewodu albo zbyt długa trasa bez sprawdzenia spadków napięcia. Każdy z tych błędów sam w sobie może wydawać się drobiazgiem, ale razem tworzą instalację, która jest podatna na awarie i niepotrzebne wyłączenia.
- Dobór „na oko” zamiast według dokumentacji producenta i pomiarów.
- Wspólny obwód dla pompy, grzałki i innych urządzeń w kotłowni.
- Brak kontroli faz przy trójfazowej sprężarce.
- Zasłonięte zawory antyzamrożeniowe albo montaż w złej pozycji.
- UPS traktowany jak pełne zasilanie awaryjne, choć realnie podtrzymuje tylko krótki czas pracy.
- Ograniczony przepływ przez zbyt agresywne sterowanie strefowe bez bufora.
- Brak testu RCD i diagnostyki po uruchomieniu oraz po większym serwisie.
Największą różnicę robi nie pojedynczy „sprytny” element, tylko spójny zestaw małych decyzji. Jeśli chociaż jeden z nich jest źle dobrany, cała ochrona przestaje być przewidywalna. Dlatego przed pierwszą zimą zawsze robię jeszcze krótką kontrolę, bo właśnie wtedy wychodzą detale.
Co sprawdzić przed pierwszą zimą i po każdym serwisie
Na koniec zostawiam krótką listę rzeczy, które moim zdaniem warto sprawdzić przed sezonem grzewczym. To nie jest skomplikowana procedura, ale bardzo skuteczna w wykrywaniu problemów, zanim zamienią się w kosztowną awarię. Wystarczy kilka minut kontroli, żeby wiedzieć, czy instalacja jest naprawdę gotowa.
- Czy obwód pompy jest wydzielony i czy rozdzielnia jest czytelnie opisana.
- Czy wyłącznik różnicowoprądowy działa poprawnie po teście.
- Czy w instalacji trójfazowej działa kontrola faz i nie ma objawów asymetrii.
- Czy zawory antyzamrożeniowe są dostępne, pionowe i niezasłonięte izolacją.
- Czy bufor, zawór nadmiarowo-upustowy albo inny element stabilizacji przepływu działa zgodnie z projektem.
- Czy awaryjne zasilanie ma realny czas podtrzymania wystarczający do bezpiecznego zejścia z pracy.
- Czy jednostka zewnętrzna ma drożny odpływ i nie stoi w miejscu, gdzie zbiera się woda lub śnieg.
Jeśli któryś punkt wymaga zgadywania, to nie jest dobry moment na eksperymenty. Przy pompach ciepła najwięcej kosztują nie same urządzenia ochronne, tylko skutki ich braku albo złego doboru. Dlatego ja zawsze stawiam na zestaw dopasowany do konkretnego modelu, warunków pracy i sposobu użytkowania domu.
