Maksymalna długość kabla do fotowoltaiki nie jest jedną stałą liczbą, bo w praktyce decydują przede wszystkim spadek napięcia, prąd roboczy i przekrój przewodu. Ja zawsze zaczynam od rozróżnienia, czy mówimy o odcinku DC między modułami a falownikiem, czy o kablu AC od falownika do rozdzielni, bo to są dwa różne światy projektowe. W dobrze zrobionej instalacji kabel ma nie tylko „dotrzeć”, ale jeszcze nie zabierać produkcji i nie grzać się niepotrzebnie.

Od czego naprawdę zależy długość kabla w instalacji PV

W instalacji fotowoltaicznej długość przewodu nie działa w oderwaniu od reszty układu. Im wyższe napięcie stringu, tym kabel może być dłuższy przy tym samym spadku napięcia. Im większy prąd, tym szybciej rosną straty i tym krótsza powinna być trasa albo większy przekrój.

Ja patrzę na to jeszcze szerzej. Liczy się też temperatura pracy, sposób prowadzenia kabla, liczba złącz i to, czy przewód idzie po dachu, w rurze, w korycie czy w ociepleniu. Na polskich dachach latem różnica między trasą dobrze wentylowaną a przewodem zamkniętym w gorącym miejscu potrafi być większa, niż wielu inwestorów zakłada.

• Strona DC - między modułami, stringiem a falownikiem. Tu zwykle pracuje kabel solarny H1Z2Z2-K.
• Strona AC - między falownikiem a rozdzielnią lub punktem przyłączenia. Tu ograniczeniem bywa nie tylko strata energii, ale też wzrost napięcia przy oddawaniu mocy do sieci.
• Temperatura otoczenia - kabel ułożony w gorącym miejscu ma gorsze warunki oddawania ciepła.
• Połączenia i zaciski - każdy dodatkowy styk dorzuca opór, więc słabe złącze potrafi zepsuć dobry projekt.
• Przekrój żyły - grubszy kabel obniża rezystancję, ale jest droższy i mniej wygodny w montażu.

Jeśli miałbym sprowadzić to do jednego zdania, powiedziałbym tak: kabel nie powinien być wyznacznikiem projektu, tylko konsekwencją dobrze policzonej instalacji. Skoro wiadomo już, co wpływa na wynik, można przejść do liczenia.

Jak policzyć dopuszczalny odcinek kabla

Najprościej zaczynam od dopuszczalnego spadku napięcia. Potem sprawdzam prąd, przekrój i pamiętam, że prąd płynie tam i z powrotem, więc w obliczeniu liczy się cały obwód, nie tylko jedna żyła. Dla miedzi przyjmuję zwykle wartość orientacyjną oporu właściwego na poziomie 0,0175 Ω·mm²/m i zostawiam zapas, bo rozgrzany przewód ma większą rezystancję niż ten liczony „na chłodno”.

Uproszczony wzór wygląda tak: dopuszczalna długość jednego odcinka = (dopuszczalny spadek napięcia × napięcie systemu × przekrój) / (200 × prąd × opór właściwy miedzi). To nie jest ozdobna formułka do raportu, tylko praktyczne narzędzie, które od razu pokazuje, dlaczego ten sam kabel zachowuje się zupełnie inaczej przy 230 V i przy 600 V DC.

To są wartości orientacyjne, liczone dla miedzi i prostego modelu obwodu. W praktyce wynik potrafi się pogorszyć przez temperaturę, sposób ułożenia, złącza i dławiki, więc nie traktuję takiej tabeli jako zielonego światła bez kontroli montażu. Zresztą w dokumentacji do okablowania DC Victron zaleca celować poniżej 2,5% spadku napięcia, a Fronius w analizie dużej instalacji przyjął nawet 1% dla odcinków AC i DC, więc ja czytam takie liczby jako zdrowy sygnał, by nie projektować „na styk”.

Wniosek z tej części jest prosty: kabel może być bardzo długi na papierze, ale w realnej instalacji szybciej ograniczy go temperatura, liczba połączeń albo sens montażowy. I właśnie dlatego sam przekrój przewodu trzeba dobrać rozsądnie, a nie tylko matematycznie.

Jakie przekroje sprawdzają się najczęściej

Na dachach i w typowych instalacjach domowych najczęściej widzę 4 mm² i 6 mm². To nie przypadek. Cztery milimetry kwadratowe dają dobry kompromis między ceną, elastycznością i stratami, a sześć milimetrów kwadratowych zaczyna mieć sens tam, gdzie trasa jest wyraźnie dłuższa, dach mocno się nagrzewa albo prąd w stringu jest już wysoki.

Ja zwykle nie podchodzę do tego w stylu „najgrubszy, jaki się da”. Jeśli trasa jest sensownie krótka, 4 mm² wystarcza bardzo często. Jeśli jednak przewód ma iść przez duży budynek, gorące poddasze albo do falownika ustawionego po przeciwnej stronie obiektu, wtedy 6 mm² potrafi być po prostu spokojniejszym wyborem. Właśnie tu najłatwiej przejść od dobrego projektu do niepotrzebnych strat, więc następna rzecz to błędy, które ten projekt psują.

Najczęstsze błędy przy prowadzeniu przewodów

Największy błąd, jaki widzę na montażach, to liczenie wyłącznie odległości „w jedną stronę”. W PV to za mało, bo prąd zamyka się w pętli i już sam ten szczegół potrafi zmienić wynik o kilkadziesiąt procent. Drugi klasyk to założenie, że złącza nic nie znaczą. Znaczą, i to bardziej, niż wielu osobom się wydaje.

• Liczenie tylko odległości na planie zamiast rzeczywistej trasy z powrotem przewodu.
• Pomijanie temperatury, zwłaszcza gdy kabel biegnie w ociepleniu, na ciemnym dachu albo w ciasnej bruździe.

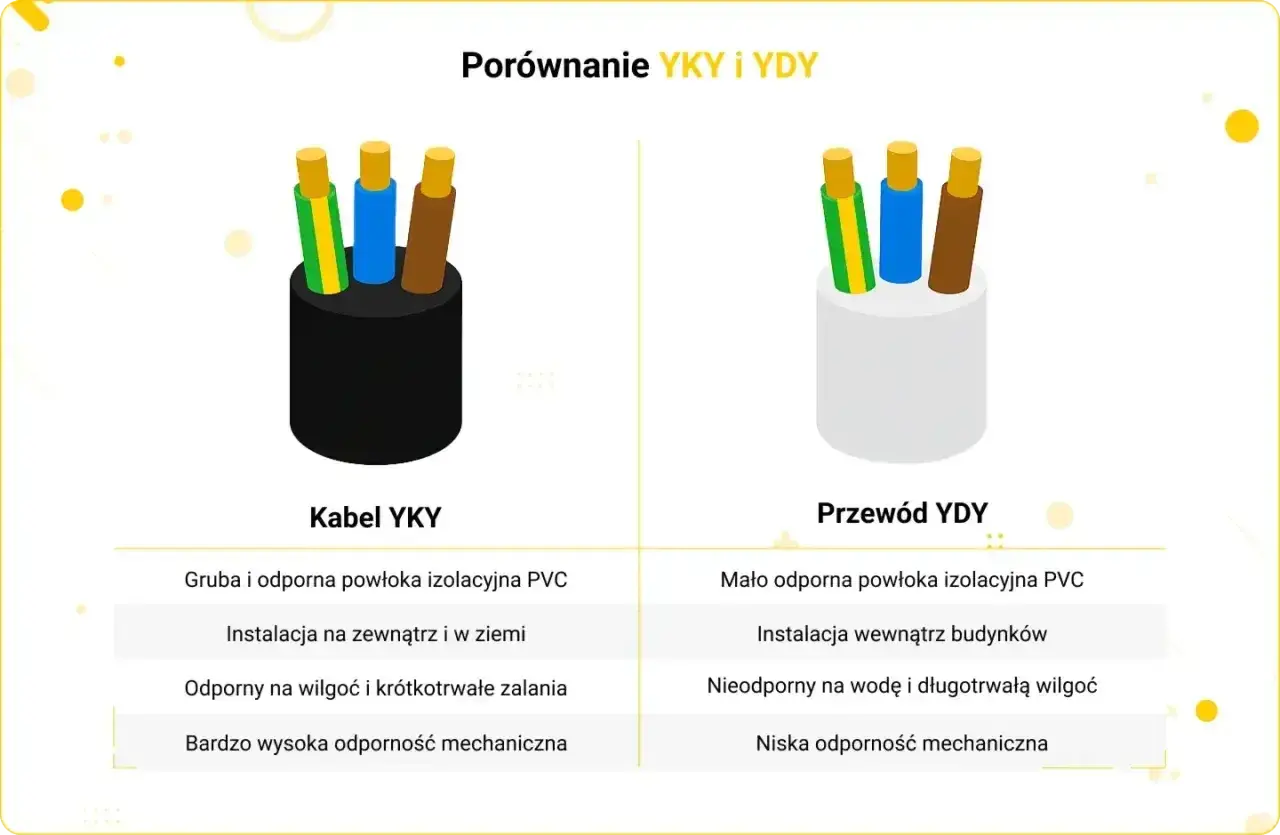

• Stosowanie zwykłego przewodu instalacyjnego w miejscu, gdzie potrzebny jest kabel solarny odporny na UV i warunki zewnętrzne.
• Zbyt duża liczba połączeń, rozgałęzień i przedłużeń bez realnej potrzeby.
• Słabe zarobienie końcówek, które powoduje lokalne grzanie się styku i spadek napięcia w jednym punkcie.
• Brak kontroli po stronie AC, gdzie zbyt długa trasa może podbić napięcie i utrudnić pracę falownika.

Przy dobrze policzonej instalacji to nie metr kabla robi różnicę, tylko suma drobiazgów: temperatura, długość, przekrój i jakość montażu. Kiedy te elementy zaczynają się kumulować, lepiej od razu zmienić układ, niż później szukać przyczyny spadków produkcji.

Kiedy lepiej zwiększyć przekrój albo zmienić układ montażu

Jeżeli w obliczeniach zostaje mi mały zapas, nie próbuję go ratować optymizmem. W praktyce najczęściej zwiększam przekrój albo koryguję przebieg trasy wtedy, gdy odcinek zaczyna robić się długi, temperatura miejsca montażu jest wysoka albo instalacja ma być w przyszłości rozbudowana. To zwykle tańsze niż późniejsze poprawki.

• Gdy spadek napięcia zbliża się do 2-2,5% i nie mam już komfortowego marginesu.
• Gdy kabel biegnie przez gorące poddasze, ciasny kanał albo długą trasę w cienkiej izolacji.
• Gdy planowana jest rozbudowa systemu i dzisiejszy przewód ma obsłużyć większą moc w przyszłości.
• Gdy falownik stoi zbyt daleko od pola modułów i łatwiej go przenieść niż nadmiernie obciążać trasę DC lub AC.
• Gdy można inaczej ułożyć stringi, żeby podnieść napięcie robocze i obniżyć prąd w przewodzie.

Ja szczególnie lubię tę ostatnią drogę, bo czasem zamiast walczyć z długim przewodem, lepiej poprawić architekturę stringów. Wyższe napięcie przy tej samej mocy oznacza niższy prąd, a niższy prąd to od razu mniejsze straty na kablu. Oczywiście wszystko musi zostać w granicach falownika i wymagań modułów, ale właśnie dlatego warto myśleć o kablu razem z całym układem, a nie osobno.

Co sprawdzam przed zamówieniem kabli do instalacji

Przed zamówieniem kabli robię krótką kontrolę i wolę ją mieć czarno na białym niż wracać do tematu po montażu. To kilka minut pracy, a oszczędza całe godziny poprawiania instalacji, która działa, ale nie tak dobrze, jak mogłaby.

• Oddzielam DC od AC i liczę je osobno, bo mają inne napięcia, prądy i ograniczenia.
• Mierzę realną trasę, a nie tylko odległość z rzutu budynku.
• Sprawdzam przekrój z zapasem, zamiast wybierać „na styk”.
• Kontroluję jakość połączeń, bo dobry kabel z kiepskim zarobieniem końcówek nie da dobrego efektu.
• Wybieram kabel solarny do pracy na zewnątrz, zwłaszcza tam, gdzie działa UV, temperatura i wilgoć.
• Myślę o serwisie, czyli o tym, czy później da się do przewodu bez problemu wrócić i go sprawdzić.

Jeśli mam dać jedną praktyczną radę na koniec, to jest nią ta: nie dobieraj kabla na podstawie samej odległości z projektu budynku. Najpierw policz spadek napięcia, potem sprawdź temperaturę i sposób ułożenia, a dopiero na końcu zamawiaj przekrój. W fotowoltaice to właśnie te trzy kroki decydują, czy instalacja pracuje spokojnie, czy po cichu traci energię przez lata.
