Instalacja elektryczna w domu - Jak zaplanować bez błędów?

Dobrze przygotowany schemat instalacji elektrycznej oszczędza późniejsze przeróbki, a przy tym porządkuje cały remont: od liczby obwodów, przez rozmieszczenie gniazd, po zabezpieczenia w rozdzielnicy. W domu albo mieszkaniu nie chodzi tylko o to, by „był prąd”, ale żeby instalacja była bezpieczna, wygodna i gotowa na sprzęty, które dołożysz za rok albo za pięć lat. W tym artykule pokazuję, jak taki plan czytać, jak go sensownie ułożyć i na co zwrócić uwagę, żeby nie przepłacić za błędy.

Co naprawdę powinien pokazywać dobry projekt instalacji

Ja zaczynam od prostej zasady: dobry projekt nie jest ładnym rysunkiem, tylko narzędziem do wykonania i późniejszej eksploatacji. W praktyce powinien pokazywać nie tylko punkty świetlne i gniazda, ale też podział na obwody, sposób zasilania, zabezpieczenia, rozdzielnicę oraz miejsca, w których instalacja przechodzi przez ściany, stropy i strefy mokre. W Polsce taki projekt musi iść w parze z wymaganiami prawa budowlanego i norm z rodziny PN-HD 60364.

W dobrze opracowanej dokumentacji szukam przede wszystkim trzech rzeczy. Po pierwsze, rzutu pomieszczeń z rozmieszczeniem punktów. Po drugie, schematu jednokreskowego, czyli uproszczonego opisu rozdzielnicy i obwodów. Po trzecie, krótkiego opisu technicznego, który mówi, jakie przewody, zabezpieczenia i rozwiązania przyjęto. Jeśli któregoś z tych elementów brakuje, później zwykle zaczyna się zgadywanie, a to w instalacji domowej jest ostatnia rzecz, której chcę.

Najważniejszy wniosek jest prosty: projekt ma odpowiadać na pytania „co zasila co”, „co będzie się wyłączało razem” i „gdzie zostaje rezerwa”. Kiedy te trzy rzeczy są jasne, łatwiej przejść do samego czytania rysunku i legendy.

Jak czytać rysunek bez technicznego chaosu

Na planie domowej instalacji najpierw patrzę na oznaczenia. L to przewód fazowy, N to neutralny, a PE to ochronny. Ten ostatni odpowiada za bezpieczeństwo i nie powinien być traktowany jak zwykły „dodatkowy kabel”. Jeśli w schemacie widzisz RCD, chodzi o wyłącznik różnicowoprądowy, czyli urządzenie, które odcina zasilanie przy wykryciu niebezpiecznego upływu prądu. Z kolei MCB, czyli wyłącznik nadprądowy, chroni przed przeciążeniem i zwarciem.

W praktyce przydaje się też znajomość kilku układów rysunkowych. Rzut instalacyjny pokazuje, gdzie są gniazda, łączniki i punkty świetlne. Schemat rozdzielnicy mówi, które obwody idą przez jakie zabezpieczenia. Jeśli projekt jest czytelny, da się bez trudu ustalić, które gniazda zasilają kuchnię, a które na przykład salon albo ogród. Jeśli nie jest czytelny, późniejsza naprawa bywa drogą przez mękę.

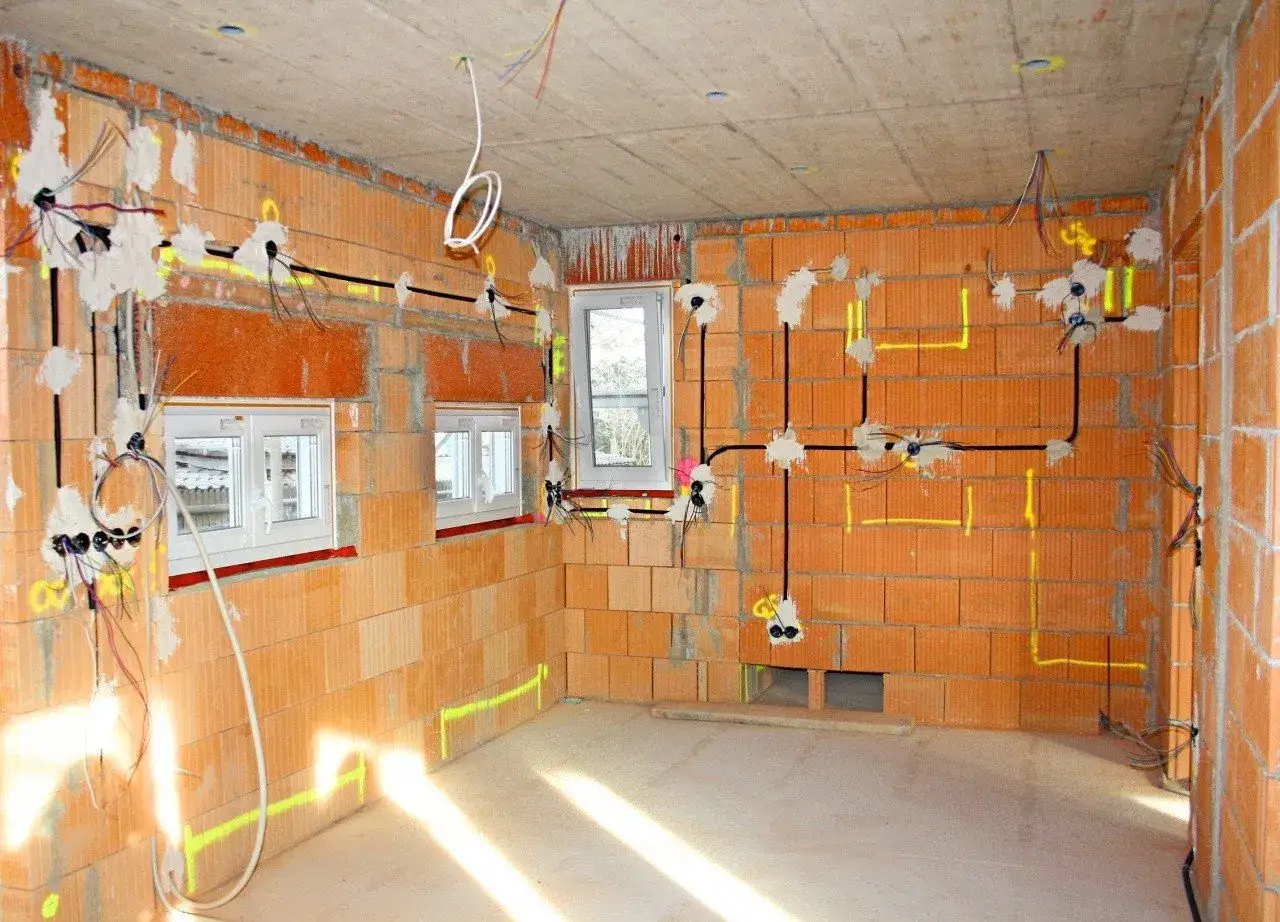

W nowych i dobrze prowadzonych instalacjach zwracam też uwagę na przebieg przewodów. Trasy powinny być prowadzone logicznie, zwykle w liniach prostych i równolegle do ścian lub stropów. To nie jest detal estetyczny. Przy kolejnych wierceniach, zmianie osprzętu albo remoncie ten porządek decyduje o tym, czy ktoś przypadkiem nie trafi w kabel.

Kiedy rysunek jest już zrozumiały, naturalnie pojawia się następne pytanie: czy wystarczy jedna faza, czy lepiej od razu przewidzieć trzy.

Jedna czy trzy fazy w domu

To jeden z punktów, na których ludzie najczęściej próbują oszczędzić, a potem wracają do tematu po zakupie płyty indukcyjnej, pompy ciepła albo ładowarki do auta. W praktyce napięcie 230 V wystarcza dla wielu mieszkań i mniejszych domów, ale przy większej liczbie odbiorników oraz sprzętach o wyższym poborze mocy zdecydowanie lepiej planować zasilanie trójfazowe, czyli 400/230 V.

Jeśli miałbym doradzić wprost, to w domu jednorodzinnym bardzo rzadko ograniczam się do jednej fazy. Nawet gdy dziś nie ma płyty indukcyjnej ani ładowarki EV, jutro ktoś może je dołożyć. Lepiej przewidzieć to na etapie projektu niż później walczyć z ograniczeniami zasilania. Gdy układ zasilania jest ustalony, można sensownie rozdzielić obwody bez zgadywania.

Jak rozdzielić obwody, żeby instalacja nie była wiecznie na granicy

To właśnie tu widać różnicę między instalacją „na styk” a instalacją, która działa bez nerwów przez lata. W mieszkaniach i domach trzeba myśleć o obwodach nie jako o formalności, ale jako o granicach odpowiedzialności. Jeśli jeden obwód zasila za dużo punktów, awaria gasi pół domu. Jeśli wszystko jest wrzucone do jednego worka, diagnostyka staje się niepotrzebnie trudna.

W wymaganiach dla mieszkań wyodrębnia się obwody oświetlenia, gniazd ogólnych, gniazd w łazience, gniazd w kuchni oraz odbiorników wymagających indywidualnego zabezpieczenia. To bardzo sensowne podejście i w praktyce warto je jeszcze doprecyzować pod rzeczywiste wyposażenie domu. Ja zwykle robię to tak:

W domu o powierzchni około 100-120 m² sensowny projekt często kończy się na kilkunastu obwodach, a przy większym standardzie i automatyce nawet na większej liczbie. To nie jest przesada. To jest sposób na to, by awaria jednego odbiornika nie zatrzymywała reszty życia w domu. Dopiero taki podział daje bazę do planowania rozmieszczenia punktów.

Jak zaplanować instalację krok po kroku

Ja zaczynam od spisu urządzeń, nie od rysowania gniazd. Najpierw zapisuję, co faktycznie będzie pracowało w domu: piekarnik, płyta, lodówka, zmywarka, pralka, suszarka, klimatyzacja, pompa ciepła, brama, internet, alarm, rekuperacja, oświetlenie zewnętrzne i ewentualne ładowanie auta. Dopiero później układam z tego obwody i punkty. To prostsze niż poprawianie ścian po zakończeniu tynków.

1. Zrób pełną listę odbiorników i zaznacz, które będą działały jednocześnie. To ważniejsze niż sama suma mocy.
2. Podziel dom na strefy - kuchnię, łazienkę, sypialnie, salon, garaż, ogród, poddasze. Każda strefa ma inne potrzeby.
3. Rozmieść punkty z myślą o meblach. Gniazdo za szafą albo za łóżkiem jest formalnie „na planie”, ale praktycznie bezużyteczne.
4. Zapewnij rezerwę w rozdzielnicy. Ja celuję w 20-30% wolnych miejsc, bo rozbudowa przychodzi szybciej niż się wydaje.
5. Przewiduj osobne zasilanie dla dużych odbiorników. Płyta, piekarnik, pralka, zmywarka, klimatyzacja i ładowarka EV nie powinny wisieć na przypadkowych liniach.
6. Zostaw kanały i peszle na przyszłość. Dodatkowa rura pod internet, monitoring, rolety albo fotowoltaikę kosztuje grosze na etapie budowy.
7. Poproś o opis powykonawczy. Po kilku latach nikt nie pamięta, co dokładnie zasilało dany bezpiecznik.

W kuchni zwykle planuję więcej punktów niż ktoś zakłada na początku, bo to pomieszczenie najszybciej pokazuje, czy projekt był rozsądny. W praktyce 4-6 gniazd nad blatem to dopiero punkt wyjścia, a nie luksus. Na papierze wszystko wygląda uporządkowanie, ale praktyka obnaża kilka powtarzalnych błędów.

Błędy, które później wychodzą najdrożej

Najczęstszy problem widzę tam, gdzie ktoś próbował „uprościć” instalację za wszelką cenę. Oszczędność na etapie projektu prawie zawsze wraca w formie dopłat, przeróbek albo niewygody. I to nie jest teoria, tylko codzienność z budów i remontów.

• Zbyt mało obwodów - jedno wyłączenie gasi zbyt duży fragment domu, a instalacja pracuje blisko granicy.
• Jeden RCD na wszystko - oszczędność jest pozorna, bo awaria odcina cały dom zamiast jednego segmentu.
• Za mała rozdzielnica - brak miejsca na ochronniki, automatykę, sterowanie roletami czy przyszłe moduły.
• Gniazda planowane bez mebli - punkt wypada tam, gdzie stoi szafa, zabudowa albo łóżko.
• Brak ochrony przeciwprzepięciowej - szczególnie ryzykowne przy elektronice, smart home, fotowoltaice i automatyce.
• Prowadzenie przewodów po skosie - utrudnia późniejsze wiercenie i serwis, a przy remoncie robi bałagan w strefach instalacyjnych.
• Brak opisu obwodów - po dwóch latach trudno ustalić, co dokładnie wyłącza dany bezpiecznik.

Do tego dochodzi jeszcze jeden błąd, który często widać dopiero po odbiorze. Chodzi o brak miejsca na zmiany. Dom żyje, a wraz z nim rosną potrzeby. Jeśli w projekcie nie ma zapasu, każda nowa funkcja staje się problemem technicznym. Skoro wiesz już, czego unikać, zostaje kwestia budżetu i formalnego odbioru.

Ile kosztuje projekt i wykonanie oraz co trzeba odebrać

Ceny w 2026 roku są mocno zależne od regionu, standardu i liczby punktów, ale widełki da się podać uczciwie. Dla domu jednorodzinnego o powierzchni 100-150 m² projekt instalacji zwykle zamyka się w okolicach 1500-4000 zł netto. Przy bardziej rozbudowanej automatyce, inteligentnym sterowaniu albo dodatkowych systemach koszt rośnie. Sama realizacja instalacji w standardowym domu 100 m² często mieści się w przedziale 20 000-40 000 zł, jeśli liczysz materiał i robociznę razem.

Ja przy odbiorze nie patrzę wyłącznie na to, czy światło świeci. Sprawdzam też protokół pomiarów ochronnych, opis obwodów, oznaczenia w rozdzielnicy i dokumentację powykonawczą. To są rzeczy, które później ratują czas i pieniądze. Bez nich nawet dobrze wykonana instalacja staje się trudna w serwisie.

W praktyce warto dopilnować jeszcze dwóch spraw. Po pierwsze, żeby wykonawca jasno rozdzielił materiał, robociznę i biały montaż. Po drugie, żeby nie zostawiać rozdzielnicy bez opisu. Jeżeli po latach trzeba będzie szukać usterki, właśnie te detale zdecydują, czy naprawa zajmie godzinę, czy pół dnia. Na koniec zostaje jeszcze zapas na przyszłość, czyli element, który zwykle najbardziej odróżnia dobry projekt od przeciętnego.

Co warto przewidzieć, zanim zasłonisz przewody tynkiem i zabudową

Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: planuj instalację tak, jakby część domu miała się zmienić w ciągu najbliższych lat. Dodatkowy peszel, wolne miejsca w rozdzielnicy i sensownie rozprowadzone trasy kablowe kosztują mało na etapie budowy, a bardzo dużo, gdy ściany są już gotowe.

• Zostaw 20-30% wolnych modułów w rozdzielnicy na przyszłe zabezpieczenia, automatyka i dodatkowe obwody.
• Przewiduj peszle i przepusty do garażu, ogrodu, poddasza, bramy, ładowarki EV i fotowoltaiki.
• Nie zapominaj o niskoprądówce - internet, alarm, wideodomofon, rolety i czujniki najlepiej planować razem z elektryką.
• Oddziel zasilanie dużych odbiorników od zwykłych gniazd, nawet jeśli dziś wydaje się to przesadą.
• Opisuj każdy obwód od razu po wykonaniu, bo po zabudowie pamięć inwestora szybko przestaje być wiarygodna.

Najlepszy projekt to taki, który nie zamyka domu w sztywnym układzie, tylko zostawia miejsce na rozwój. Jeśli instalacja ma działać długo i bezpiecznie, musi być trochę bardziej przewidująca niż obecna lista sprzętów. To właśnie ten margines robi największą różnicę po kilku latach użytkowania.
