W praktyce pytanie, jak rozdzielić prąd z jednego kabla, sprowadza się do sprawdzenia trzech rzeczy: czy da się zrobić bezpieczne odgałęzienie, czy istniejący obwód ma zapas obciążenia i czy całość będzie zgodna z zasadami instalacyjnymi. To nie jest tylko temat „dokładania drugiego gniazdka”, ale też oceny przekroju przewodu, zabezpieczenia i miejsca połączenia. Poniżej wyjaśniam to tak, jak podchodzi się do tego w domowej instalacji, bez zbędnej teorii, ale z naciskiem na bezpieczeństwo.
Najważniejsze rzeczy, które trzeba wiedzieć przed rozgałęzieniem instalacji
- Jednego kabla nie traktuje się jak „dodatkowego źródła mocy”. Rozgałęzienie nie zwiększa możliwości obwodu, tylko dzieli to samo zasilanie.
- W mieszkaniu obowiązują wyodrębnione obwody m.in. dla oświetlenia, gniazd ogólnego przeznaczenia, łazienki i kuchni.
- Połączenia wykonuje się w puszce lub osprzęcie do tego przeznaczonym, a nie pod tynkiem, taśmą czy skręcaniem przewodów.
- Jeśli obciążenie jest duże albo instalacja jest stara, zwykle lepszy jest nowy obwód niż „doklejanie” kolejnego punktu.
- Do typowych domowych obwodów najczęściej spotyka się przewody 3×1,5 mm² dla oświetlenia i 3×2,5 mm² dla gniazd, ale dobór zawsze zależy od warunków.
- Jeśli masz wątpliwość co do stanu instalacji, najrozsądniej przerwać prace i wezwać elektryka z uprawnieniami.
Co naprawdę oznacza rozdzielenie zasilania z jednego przewodu
Ja patrzę na to tak: rozgałęzienie instalacji to nie „podzielenie prądu”, tylko wykonanie odgałęzienia obwodu. Prąd nadal płynie tym samym zabezpieczonym torem, a nowe gniazdo, lampa albo punkt zasilania korzysta z tej samej ochrony nadprądowej i przeciwporażeniowej co reszta obwodu. Jeśli więc kabel wejściowy ma za mały przekrój albo obwód już pracuje blisko granicy, samo dołożenie kolejnego punktu niczego nie naprawi.
W polskich warunkach technicznych mieszkanie powinno mieć wyodrębnione obwody dla oświetlenia, gniazd ogólnego przeznaczenia, gniazd w łazience, gniazd kuchennych oraz odbiorników wymagających indywidualnego zabezpieczenia. To ważne, bo od razu ustawia właściwe oczekiwania: w wielu sytuacjach nie chodzi o „wpięcie się w pierwszy lepszy kabel”, tylko o sensowny podział instalacji.
W skrócie: jeśli chcesz zasilić kolejny punkt w tym samym obwodzie, mówimy o rozgałęzieniu. Jeśli chcesz obsłużyć urządzenie o dużej mocy albo poprawić cały układ zasilania w pomieszczeniu, zwykle mówimy już o nowym obwodzie. To prowadzi do następnego pytania: kiedy taki zabieg ma sens, a kiedy lepiej go w ogóle nie robić.
Kiedy można dołożyć punkt, a kiedy trzeba nowego obwodu
Najczęstszy błąd polega na tym, że ktoś patrzy tylko na to, czy kabel jest „wolny”, a nie na to, co ten kabel już zasila. Tymczasem liczy się suma obciążeń, przekrój przewodu, rodzaj zabezpieczenia i charakter odbiorników. Przy 230 V obwód zabezpieczony na 10 A daje teoretycznie około 2300 W, a 16 A około 3680 W, ale w praktyce nie warto zbliżać się do tych wartości na stałe.
| Sytuacja | Czy rozgałęzienie ma sens? | Co zrobiłbym na miejscu |
|---|---|---|
| Druga lampa, kinkiet albo dodatkowy punkt światła w tym samym pokoju | Tak, zwykle tak | Sprawdziłbym, czy to obwód oświetleniowy i czy łączna moc jest niewielka |
| Dodatkowe gniazdo w salonie do telewizora, ładowarek lub lampki | Czasem tak | Oceniłbym przekrój przewodu i zabezpieczenie, zwykle potrzebny jest obwód gniazdowy |
| Czajnik, piekarnik, pralka, zmywarka, grzejnik elektryczny | Zazwyczaj nie | Zaprojektowałbym osobny obwód lub przynajmniej osobne zabezpieczenie, jeśli instalacja na to pozwala |
| Stara instalacja aluminiowa, układ TN-C, brak pewności co do stanu przewodów | Raczej nie | Najpierw ocena elektryka, często wymiana fragmentu instalacji jest bezpieczniejsza niż przeróbka |
W praktyce dobrze działa prosta zasada: lekki odbiór można czasem dołożyć do istniejącego obwodu, ciężki odbiór powinien dostać własną drogę zasilania. Szczególnie ostrożnie podchodzę do kuchni i łazienki, bo tam urządzenia grzeją, pracują długo i potrafią szybko ujawnić każdą słabość instalacji. Skoro już wiadomo, kiedy warto w ogóle rozważać taki ruch, czas przejść do samego wykonania.
Jak wykonać bezpieczne odgałęzienie w puszce

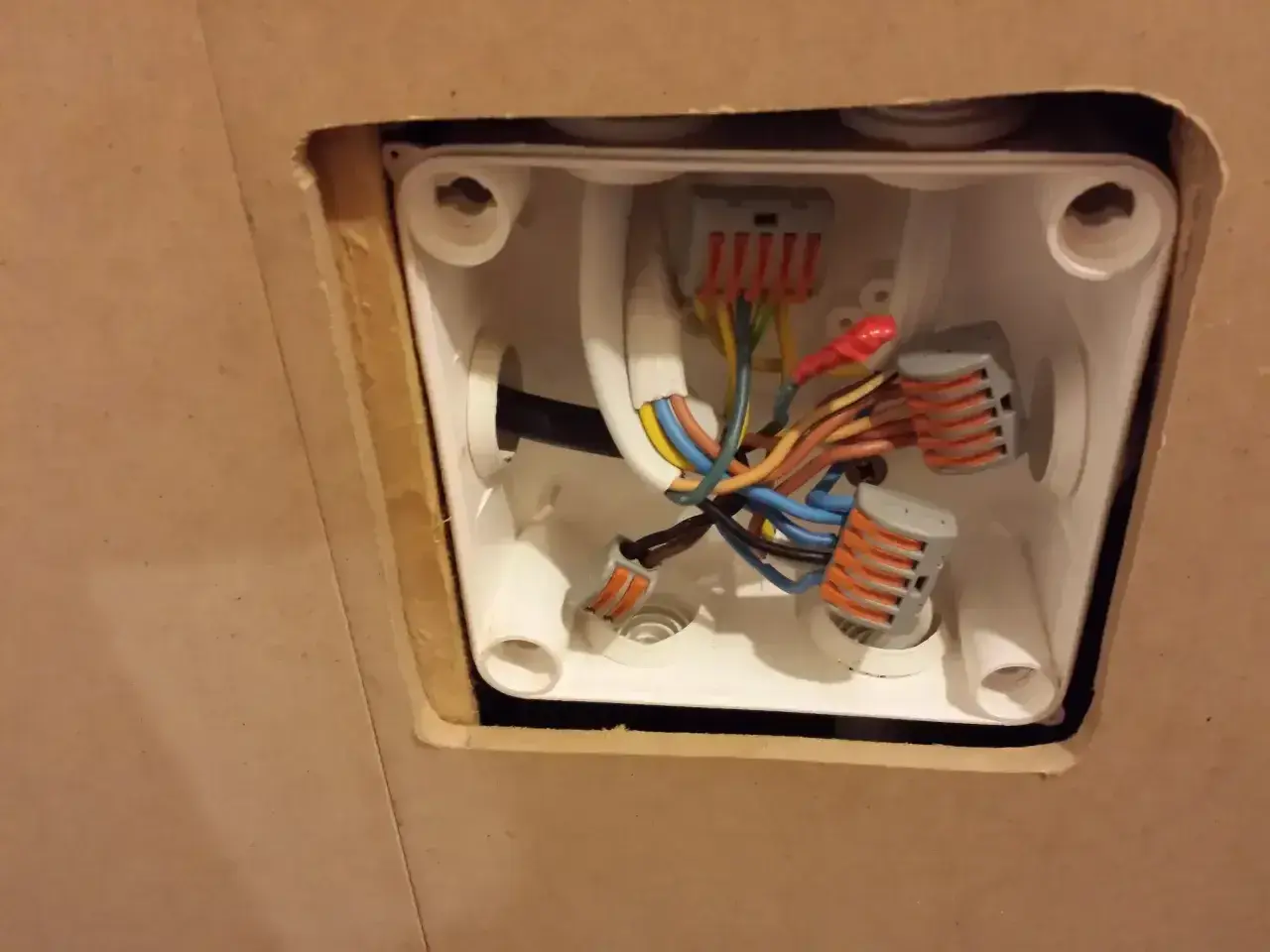

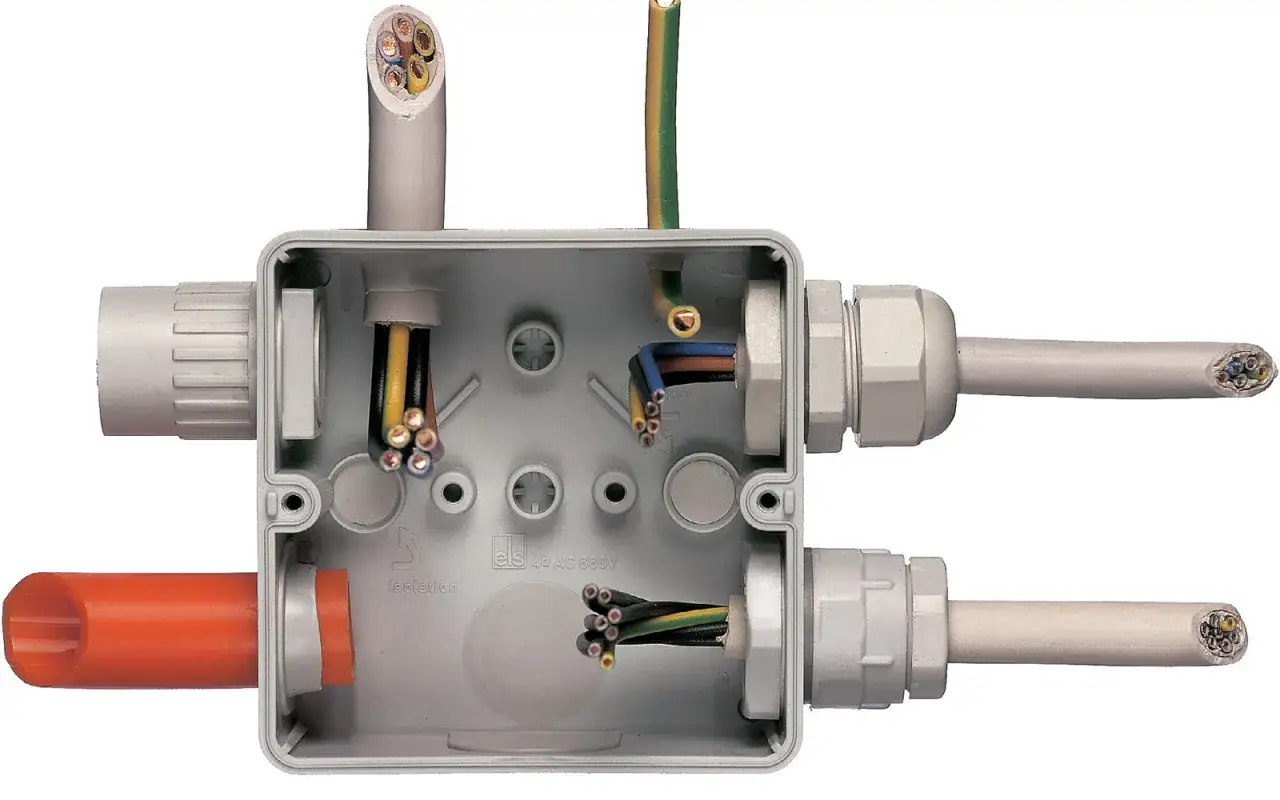

Jeśli decyzja zapada na „rozgałęzić istniejący obwód”, to jedynym rozsądnym miejscem jest puszka instalacyjna albo osprzęt przewidziany do łączenia przewodów. W projektach technicznych i specyfikacjach montażowych przewody prowadzi się tak, by połączenia były dostępne, a trasy szły poziomo lub pionowo, nie po skosie. To nie jest detal estetyczny. Tak się po prostu ogranicza ryzyko uszkodzenia przewodów i ułatwia późniejszy serwis.
Co przygotować
- puszkę rozgałęźną lub miejsce na połączenie przewodów dostępne po zdjęciu pokrywy,
- złączki dobrane do przekroju i liczby żył,
- próbnik lub najlepiej dwubiegunowy tester napięcia,
- narzędzia z izolacją,
- oznaczenie obwodu po zakończeniu prac.
Przeczytaj również: Jak łączyć kable w puszkach? Schematy krok po kroku i bezpieczeństwo
Kolejność pracy
- Wyłącz zasilanie w rozdzielnicy i upewnij się, że obwód jest bez napięcia.
- Otwórz puszkę lub przygotuj nową, jeśli połączenia nie da się wykonać w istniejącym miejscu.
- Rozdziel przewody zgodnie z funkcją: faza, neutralny i ochronny nie mogą być łączone „na oko”.
- Wykonaj połączenie złączką dopuszczoną do danego przekroju przewodu.
- Ułóż przewody bez naprężeń, zamknij puszkę i opisz obwód, jeśli to potrzebne.
- Po uruchomieniu sprawdź działanie punktów i reakcję zabezpieczenia.
Jedna rzecz jest dla mnie absolutnie niepodlegająca dyskusji: nie robi się połączeń skręcanych i nie chowa ich pod taśmą. W instalacji domowej to proszenie się o grzanie, luzowanie styku i późniejsze awarie. Jeśli połączenie ma zostać w ścianie na lata, musi być wykonane porządnie, w odpowiednim osprzęcie, z zachowaniem dostępu serwisowego. To właśnie ten moment decyduje, czy instalacja będzie bezproblemowa, czy zacznie sprawiać kłopoty po pierwszym większym obciążeniu.
Jak dobrać przekrój przewodu i zabezpieczenie
W domowych instalacjach najczęściej spotyka się dwa podstawowe warianty: oświetlenie na przewodzie 3×1,5 mm² i gniazda na przewodzie 3×2,5 mm². To nie jest sztywna reguła dla każdego domu, ale bardzo typowy układ projektowy. Ostateczny dobór zależy od długości trasy, sposobu prowadzenia przewodu, temperatury otoczenia, liczby przewodów w wiązce i planowanego obciążenia.
| Przekrój przewodu | Typowe zastosowanie | Co to daje w praktyce |
|---|---|---|
| 3×1,5 mm² | Obwody oświetleniowe | Mniejsze obciążenie, zwykle zabezpieczenie 10 A, dobre do lamp i kinkietów |
| 3×2,5 mm² | Gniazda ogólnego przeznaczenia | Najczęstszy wybór w domu, zwykle zabezpieczenie 16 A i lepsza tolerancja obciążenia |
| 3×4 mm² i więcej | Większe odbiorniki lub dłuższe trasy | Większy zapas, ale wymaga obliczeń i dopasowania zabezpieczenia |
Ja zawsze patrzę nie tylko na sam kabel, ale też na zabezpieczenie nadprądowe w rozdzielnicy. Jeśli obwód jest chroniony wyłącznikiem 10 A, to nie ma sensu „dokładać” do niego odbiorników, które razem zaczną pracować jak mała kuchnia. Jeśli jest 16 A, masz większy margines, ale nadal nie jest to zaproszenie do podpinania wszystkiego do jednego punktu. Dla czytelnika najważniejszy wniosek jest prosty: kabel i bezpiecznik muszą tworzyć spójny zestaw, a nie przypadkową kombinację.
To właśnie przy doborze przekroju i zabezpieczenia najłatwiej przesadzić albo wręcz przeciwnie, zostawić instalację zbyt słabą. Dlatego warto znać też najczęstsze błędy, które widzę przy takich przeróbkach.
Najczęstsze błędy, które kończą się awarią
- Ukrycie połączenia bez dostępu - jeśli coś później zacznie grzać albo iskrzyć, nie będzie jak tego sprawdzić bez kucia ściany.
- Łączenie obwodu gniazdowego z oświetleniem bez analizy obciążenia - to oszczędność tylko na chwilę, bo potem pojawiają się wybijania zabezpieczeń.
- Stosowanie przypadkowych złączek - złączka musi pasować do przekroju i rodzaju przewodu, inaczej styk nie będzie pewny.
- Mieszanie starej aluminium z nową miedzią bez odpowiedniego osprzętu - taki styk wymaga szczególnej ostrożności, bo różne materiały pracują inaczej.
- Brak rozdziału żyły ochronnej i neutralnej - to jeden z najgroźniejszych błędów w starszych instalacjach.
- Dokładanie odbiorników dużej mocy do zwykłego obwodu - czajnik, grzejnik czy piekarnik nie powinny być „przy okazji” dopinane do pierwszego lepszego kabla.
- Brak sprawdzenia po zakończeniu prac - po montażu warto sprawdzić działanie ochrony różnicowoprądowej i zachowanie obwodu pod obciążeniem.
Objawy ostrzegawcze też są czytelne: ciepła osłona kabla, przygasanie świateł, swąd plastiku przy gnieździe albo częste wyzwalanie zabezpieczenia. Jeśli pojawia się którykolwiek z tych sygnałów, nie uznaję instalacji za „w miarę działającą”. To jest moment na korektę, nie na dalsze dokładanie odbiorników. A skoro o korektach mowa, pojawia się jeszcze kwestia kosztu i opłacalności.
Ile to kosztuje i kiedy wezwać elektryka
Przy prostym odgałęzieniu, jeśli puszka jest dostępna i nie trzeba kuć ściany, materiały zwykle zamykają się w kwocie około 30-120 zł. To koszt puszki, złączek i drobnego osprzętu, bez robocizny. Jeśli wchodzi w grę przeróbka wykonana przez elektryka, mały punkt z pomiarem i uporządkowaniem połączeń to najczęściej rząd 150-400 zł, zależnie od miasta i stopnia trudności.
Nowy obwód w mieszkaniu albo domu to już inna skala. W prostych warunkach można spotkać wyceny około 400-1200 zł, ale przy gotowych ścianach, długich trasach, dodatkowych zabezpieczeniach albo konieczności odtworzenia tynków koszty rosną wyraźnie. Jeżeli do tego dochodzą pomiary i odbiór, dobrze jest doliczyć kolejne 100-300 zł w zależności od zakresu.
Ja wzywam elektryka bez dyskusji, gdy w grę wchodzi stara instalacja aluminiowa, niepewny stan przewodu, kuchnia, łazienka, większy odbiornik albo potrzeba ingerencji w rozdzielnicę. Tak samo wtedy, gdy nie mam pewności, czy obwód jest nadal zgodny z przeznaczeniem i czy jego zabezpieczenie nie jest zbyt słabe. W takich sytuacjach oszczędność na robociźnie zwykle kończy się dużo droższą poprawką.
Jedna zasada, która oszczędza najwięcej problemów
Jeśli miałbym zostawić tylko jedną praktyczną regułę, brzmiałaby tak: z jednego kabla można zrobić bezpieczne odgałęzienie, ale nie wolno udawać, że przez to staje się on mocniejszy. Rozgałęzienie ma sens wtedy, gdy istnieje zapas obciążenia, połączenie da się wykonać w dostępnym miejscu i cały układ pasuje do przeznaczenia obwodu.
W domu najwięcej zyskuje się nie na „kombinowaniu”, tylko na prostym, logicznym podziale instalacji: światło osobno, gniazda osobno, odbiorniki dużej mocy osobno. Taki układ jest łatwiejszy w serwisie, mniej się grzeje i rzadziej wybija zabezpieczenia. Jeśli więc masz wątpliwość, czy istniejący przewód nadaje się do rozgałęzienia, lepiej potraktować to jako sygnał do oceny całego obwodu, a nie tylko pojedynczego kabla.
