W instalacjach solarnych najwięcej zamieszania robi nie sama technologia, lecz wybór konkretnej konstrukcji. Gdy porządkuję rodzaje kolektorów słonecznych, zaczynam od prostego pytania: czy system ma przede wszystkim podgrzewać ciepłą wodę użytkową, czy pracować także wtedy, gdy warunki są słabsze i dach nie jest idealnie ustawiony. W praktyce od tego zależy nie tylko sprawność, ale też koszt montażu, serwis i sens całej inwestycji.
Najważniejsze jest dopasowanie kolektora do temperatury pracy, dachu i rocznego zużycia ciepłej wody
- Kolektor słoneczny zamienia promieniowanie na ciepło, a nie na prąd, więc działa inaczej niż fotowoltaika.
- W domach jednorodzinnych najczęściej wybiera się kolektory płaskie albo próżniowe rurowe.
- Rozwiązania powietrzne i skupiające są użyteczne, ale zwykle tylko w bardziej niszowych zastosowaniach.
- Dobrze dobrana instalacja może pokryć znaczną część zapotrzebowania na c.w.u., szczególnie od wiosny do jesieni.
- Przy montażu liczą się nie tylko same moduły, ale też kąt dachu, zacienienie, długość rur i serwis.
Kolektor a fotowoltaika to nie to samo
To rozróżnienie jest kluczowe, bo od razu ustawia dalszy wybór. Kolektor słoneczny produkuje ciepło i przekazuje je do instalacji grzewczej albo zasobnika ciepłej wody, a fotowoltaika produkuje energię elektryczną. W praktyce oznacza to inne okablowanie, inne osprzętowanie i inną logikę montażu na dachu.
Ja patrzę na to tak: jeśli celem jest bezpośrednie podgrzewanie wody użytkowej, kolektor ma bardzo konkretne uzasadnienie. Jeśli jednak dach jest już zajęty przez moduły PV albo inwestor chce zasilać grzałkę, pompę ciepła czy automatykę domu, czasem prostszy i bardziej elastyczny okazuje się układ oparty o prąd. To właśnie dlatego przy planowaniu instalacji nie wolno oceniać samego panelu w oderwaniu od całego systemu.
W dobrze dobranym układzie solarnym ciepła woda nie jest dodatkiem, tylko realnym celem projektu. Z tego wynika kolejny krok: trzeba wiedzieć, czym różnią się poszczególne konstrukcje kolektorów.

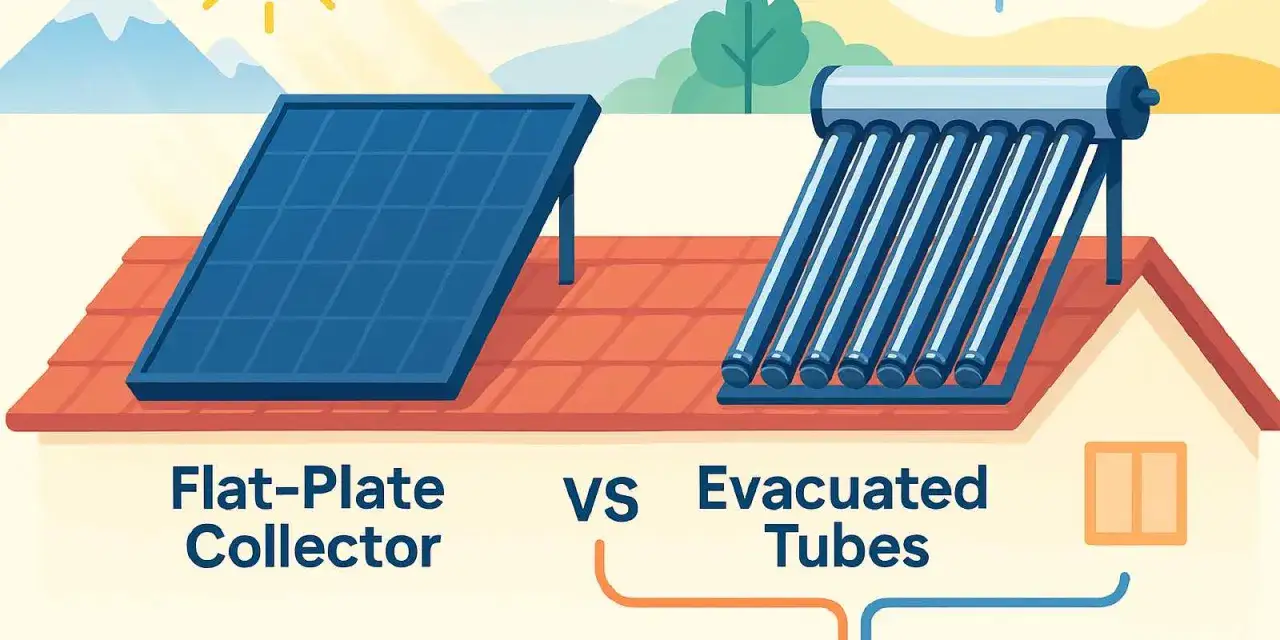

Kolektory płaskie są najprostsze i najczęściej spotykane
Kolektor płaski to najbliższy codziennemu montażowi wariant. W środku znajduje się absorber, czyli metalowa powierzchnia, która pochłania promieniowanie słoneczne, a następnie oddaje ciepło do czynnika roboczego. Od frontu jest szyba solarna, a z tyłu i po bokach izolacja, która ogranicza straty. Taka konstrukcja jest prosta, przewidywalna i zwykle najłatwiejsza do serwisowania.
W praktyce kolektor płaski najlepiej czuje się przy umiarkowanych temperaturach pracy. Dla domu jednorodzinnego to często rozsądny kompromis między ceną zakupu, kosztem montażu i realnym uzyskiem. Jeśli instalacja ma głównie podgrzewać c.w.u. od wiosny do jesieni, ten typ bardzo często wystarcza.
Co przemawia za kolektorem płaskim
- Ma prostą konstrukcję, więc łatwiej go zamontować i później utrzymać w dobrym stanie.
- Zwykle kosztuje mniej niż rozwiązanie próżniowe o podobnej powierzchni.
- Dobrze współpracuje z domowym zasobnikiem ciepłej wody.
- Jest rozsądnym wyborem, gdy dach ma dobre nasłonecznienie i nie ma dużych strat montażowych.
Gdzie widać jego ograniczenia
- Przy dużym mrozie i silnym wietrze traci więcej ciepła niż kolektor próżniowy.
- Przy większej różnicy temperatur względem otoczenia sprawność spada szybciej.
- Nie jest najlepszym wyborem tam, gdzie oczekuje się wyższych temperatur pracy przez większą część roku.
Jeśli ktoś szuka rozwiązania „do codziennej ciepłej wody” i nie potrzebuje ekstremalnych parametrów, płaski kolektor zwykle wygrywa prostotą. Gdy jednak instalacja ma pracować dłużej w trudniejszych warunkach, warto spojrzeć na konstrukcję próżniową.
Kolektory próżniowe rurowe lepiej znoszą chłód i wyższe temperatury
W kolektorze próżniowym kluczowa jest sama próżnia wokół elementów roboczych. Ogranicza ona przewodzenie i konwekcję, czyli dwa główne mechanizmy ucieczki ciepła. Dlatego taki kolektor utrzymuje lepszą sprawność, gdy na zewnątrz jest zimniej albo gdy instalacja ma pracować przy wyższej temperaturze czynnika.
To właśnie ten typ częściej wybiera się wtedy, gdy liczy się praca całoroczna, ograniczona powierzchnia dachu albo większa odporność na gorsze warunki pogodowe. W praktyce próżniowe rurowe kolektory są też sensowne tam, gdzie instalacja ma zasilać system wymagający wyższej temperatury niż klasyczne podgrzewanie wody użytkowej.
Jak działa rurka cieplna
W wielu modelach stosuje się heat-pipe, czyli rurkę cieplną. To element, który przenosi ciepło z rury do kolektora lub wymiennika bez klasycznego przepływu całego czynnika przez każdy moduł. Dla użytkownika brzmi to technicznie, ale praktyczny efekt jest prosty: lepsze odprowadzanie ciepła i mniejsze straty przy chłodnej aurze.
Kiedy próżnia ma realną przewagę
- Gdy dach jest narażony na częste spadki temperatury i wiatr.
- Gdy instalacja ma pracować także zimą, a nie tylko w sezonie letnim.
- Gdy potrzebna jest większa temperatura robocza po stronie użytkowej.
- Gdy miejsce montażu jest ograniczone i trzeba mocniej „wycisnąć” uzysk z mniejszej powierzchni.
Na co trzeba uważać
- Wyższa cena zakupu zwykle idzie w parze z wyższą ceną całej instalacji.
- Montaż musi być staranny, bo jakość osprzętu i połączeń ma większe znaczenie niż w prostszych układach.
- W codziennym użytkowaniu nie zawsze dają wyraźnie lepszy efekt niż dobrze dobrany kolektor płaski.
W skrócie: próżnia pomaga, ale nie jest magicznym ulepszaczem wszystkiego. Jeśli jednak kolektor ma pracować ambitniej, w chłodniejszym klimacie albo przy większych wymaganiach temperaturowych, jego przewaga staje się bardzo konkretna.
Kolektory powietrzne i skupiające mają sens, ale w konkretnych zastosowaniach
Poza najpopularniejszymi układami cieczowymi istnieją jeszcze rozwiązania bardziej wyspecjalizowane. Kolektory powietrzne ogrzewają powietrze, a nie czynnik ciekły, dlatego częściej stosuje się je do dogrzewania pomieszczeń, suszenia albo w warsztatach i obiektach gospodarczych. W typowej instalacji c.w.u. nie są pierwszym wyborem.
Kolektory skupiające działają inaczej: wykorzystują lustra lub układ optyczny do skupienia promieniowania na absorberze. To pozwala osiągać bardzo wysokie temperatury, nawet rzędu kilkuset stopni, ale właśnie dlatego takie systemy trafiają głównie do przemysłu, procesów technologicznych albo instalacji specjalnych. Na zwykłym dachu domu jednorodzinnego to zazwyczaj przerost formy nad potrzebą.
Przeczytaj również: Fotowoltaika na gruncie - kiedy warto i jak ją zamontować?
Gdzie każdy z tych typów ma swoje miejsce
- Powietrzne - tam, gdzie potrzebne jest ogrzewanie powietrza albo suszenie, a nie klasyczne c.w.u.
- Skupiające - w zastosowaniach wymagających bardzo wysokiej temperatury i dobrych warunków nasłonecznienia.
- Dom jednorodzinny - najczęściej wygrywają układy płaskie albo próżniowe rurowe.
To ważne rozróżnienie, bo wiele opisów handlowych wrzuca wszystkie rozwiązania do jednego worka, a później inwestor oczekuje od nich tego samego. W praktyce każdy typ ma swój zakres sensownego użycia i warto go trzymać się bez marketingowych uproszczeń.
Jak wybrać typ do domu, dachu i instalacji PV
Jeśli projekt dotyczy budynku mieszkalnego, ja zaczynam od czterech pytań: ile ciepłej wody zużywa dom, ile miejsca jest na dachu, jakie są warunki nasłonecznienia i czy system ma współpracować z istniejącą fotowoltaiką. Dopiero potem patrzę na sam kolektor. Bez tego łatwo kupić urządzenie, które dobrze wygląda w katalogu, ale średnio pasuje do dachu i codziennego użytkowania.
| Typ kolektora | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Płaski | Domowa c.w.u., prosty dach, sezon wiosna-jesień | Prosta konstrukcja, niższy koszt, łatwy montaż | Słabszy przy dużej różnicy temperatur i w trudniejszych warunkach pogodowych |
| Próżniowy rurowy | Praca całoroczna, chłodniejszy klimat, wyższa temperatura pracy | Mniejsze straty ciepła, lepsza odporność na chłód, dobra sprawność zimą | Wyższy koszt, większa wrażliwość na jakość projektu i montażu |
| Powietrzny | Dogrzewanie pomieszczeń, suszenie, zastosowania gospodarcze | Brak glikolu, prosta idea działania, niski próg wejścia w niszy | Mało praktyczny do klasycznej c.w.u. |
| Skupiający | Przemysł i procesy wymagające bardzo wysokiej temperatury | Bardzo wysoka temperatura robocza | Zwykle nieopłacalny i niepotrzebny w domu |
Na dachu, gdzie pracuje już fotowoltaika, sprawdzam jeszcze jedną rzecz: czy system ma dostarczać ciepło bezpośrednio, czy lepiej zasilić elektryczne źródło ciepła energią z PV. Jeśli celem jest szybki i prosty montaż, przewagę często ma fotowoltaika z grzałką albo pompą ciepła. Jeśli jednak priorytetem jest bezpośrednie przygotowanie c.w.u., kolektor nadal bywa bardzo sensowny.
To prowadzi nas do ostatniego, a w praktyce często najważniejszego elementu: montażu i serwisu.
Montaż i serwis decydują o tym, ile system naprawdę odda

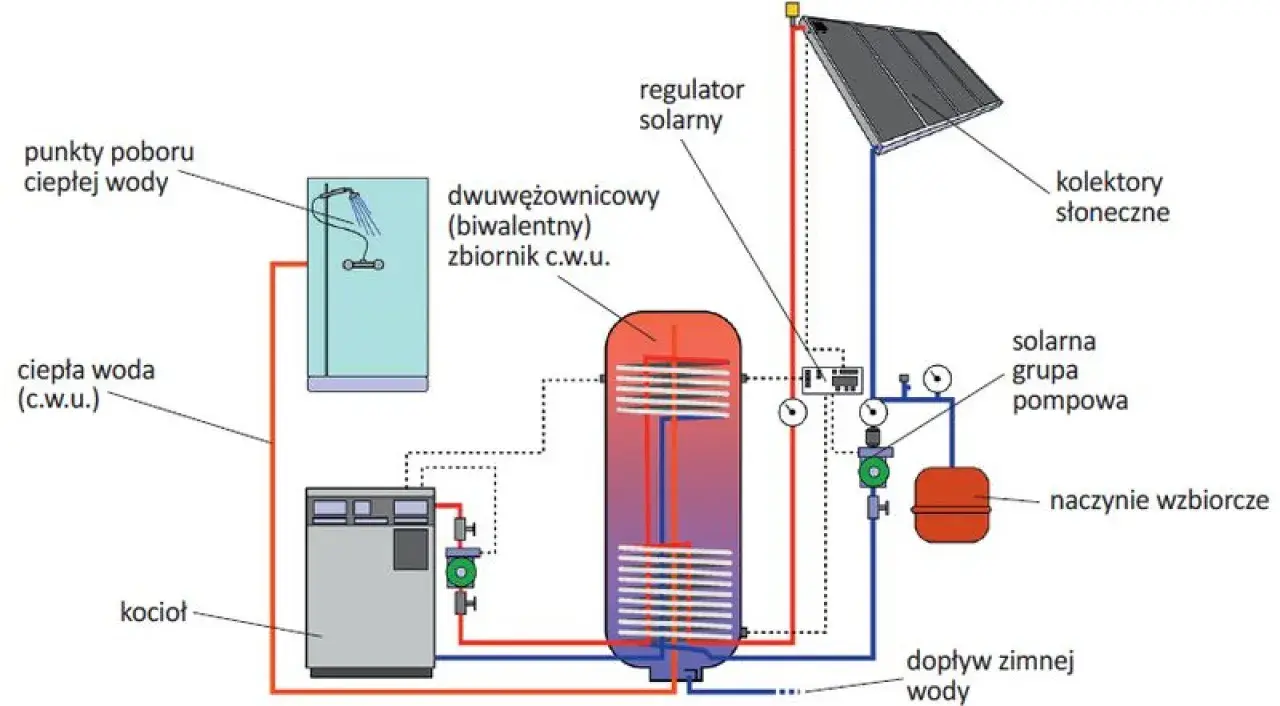

Nawet dobry kolektor można zepsuć przeciętnym montażem. W instalacjach solarnych liczą się rzeczy, które z daleka wyglądają mało efektownie: kąt nachylenia, zacienienie, długość rur, izolacja przewodów, prawidłowo dobrany zasobnik i sterownik. Dla mnie to właśnie ten etap odróżnia instalację „na papierze” od instalacji, która realnie pracuje przez lata.
- Kąt montażu zwykle ustawia się w przedziale około 30-45 stopni, ale ostatecznie decyduje profil zużycia i warunki na dachu.
- Zacienienie od komina, drzewa albo anteny potrafi obniżyć uzysk bardziej, niż wielu inwestorów przypuszcza.
- Obieg rurowy trzeba prowadzić możliwie krótko i bardzo dobrze zaizolować, bo każdy metr strat działa przeciw całemu systemowi.
- Sterownik różnicowy, czyli automat uruchamiający pompę wtedy, gdy kolektor jest cieplejszy od zasobnika, nie jest dodatkiem, tylko podstawą sensownej pracy układu.
- Płyn solarny najczęściej opiera się na glikolu propylenowym, a jego stan warto kontrolować regularnie; w praktyce wymiana co 3-5 lat jest bezpiecznym punktem odniesienia.
Warto też pamiętać o zjawisku stagnacji, czyli przegrzaniu kolektora wtedy, gdy nie ma odbioru ciepła. To nie jest sytuacja, którą można całkiem wyeliminować, ale dobrze zaprojektowany układ potrafi ją ograniczyć i bezpiecznie kontrolować. Ja zawsze sprawdzam, czy instalacja ma właściwie dobrane zabezpieczenia, naczynie przeponowe i miejsce na bezproblemowy serwis.
Na etapie montażu znaczenie ma także to samo, co przy fotowoltaice: nośność połaci, szczelność przejść przez dach, dostęp serwisowy i logika całej trasy prowadzenia instalacji. Jeśli te elementy są zrobione dobrze, kolektor ma szansę pracować cicho i bezproblemowo przez lata. Jeśli nie, nawet najlepszy model zacznie rozczarowywać już po pierwszym sezonie.
Przed zamówieniem instalacji sprawdzam jeszcze trzy rzeczy
- Czy system ma pracować głównie dla c.w.u., czy ma też wspierać ogrzewanie albo inne odbiory ciepła.
- Czy na dachu jest wystarczająco dużo miejsca bez walki z zacienieniem i bez kolizji z instalacją PV.
- Czy wybrany zestaw ma kompletną dokumentację, sensowną gwarancję i warunki serwisu, które da się realnie spełnić.
Jeśli po tej weryfikacji nadal wychodzi, że instalacja ma głównie ogrzewać wodę użytkową, a dach daje dobre warunki pracy, zwykle najrozsądniej wrócić do płaskiego albo próżniowego zestawu. Gdy przestrzeń jest ograniczona, a cały dom ma pracować w logice PV, automatyki i prostego serwisu, lepiej patrzeć na cały system, a nie tylko na sam kolektor. To właśnie w takim podejściu najłatwiej uniknąć wyboru, który dobrze wygląda w ofercie, a słabo działa w codziennym użytkowaniu.
